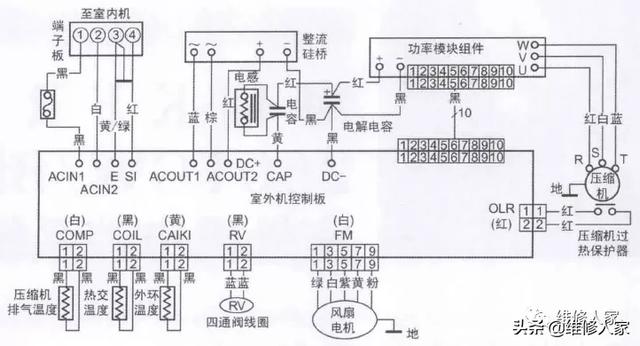

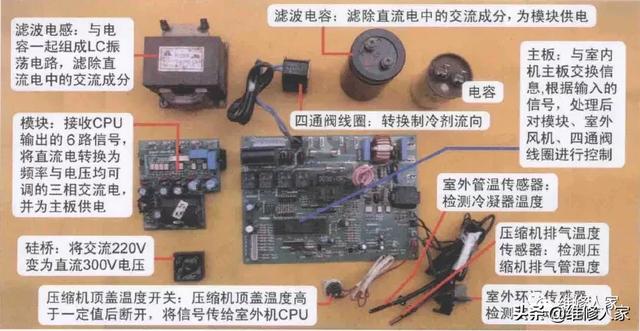

下图所示为海信KFR-2601GW/BP室外机电控系统电气接线图及实物图(不含压缩机、室外风机、端子排)。室外机电控系统由主板(室外机控制板)、硅桥、滤波电感、普通电容、滤波电容(电解电容)、模块(功率模块组件)、压缩机、压缩机顶盖温度幵关(压缩机过热保护器)、室外风机(风扇电机)、四通阀线圈、室外环温传感器(外环温度)、室外管温传感器(热交温度)、压缩机排气温度传感器(压缩机排气温度)、端子排组成。

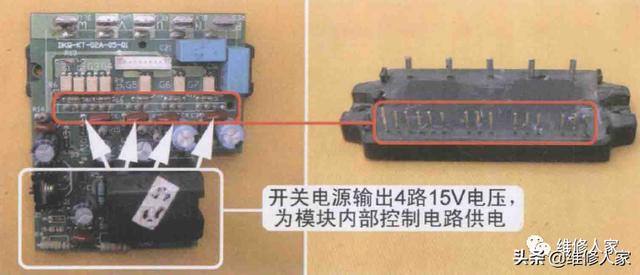

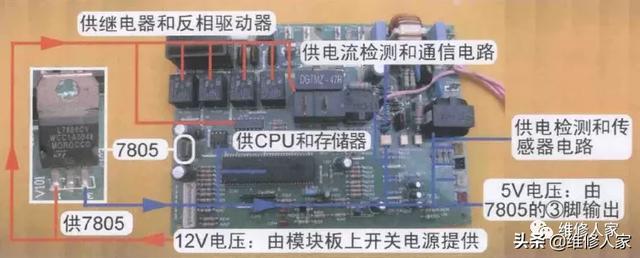

说明：本机开关电源与模块集成在一块电路板上，因此才能为室外机主板供电，其他型号的模块是否供电，由其电路板上电路决定。

—、交流输入电路

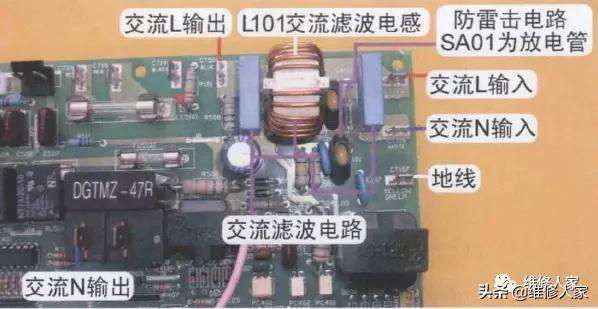

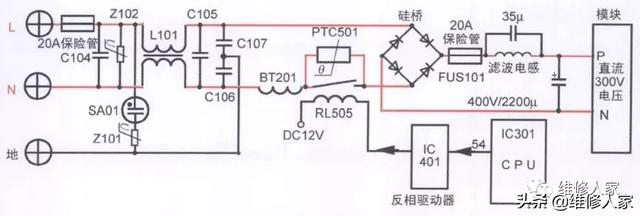

下图所示为交流输入电路和直流300V电压形成电路的原理图和交流输入电路实物图。

压敏电阻Z102为过电压保护元件，当输入的电网电压过高时击穿，使前端20A保险管熔断进行保护；SA01、Z101组成防雷击保护电路，SA01为放电管；C104、L101, C107、C106、C105组成交流滤波电路，具有双向作用，既能吸收电网中的谐波，防止对电控系统的干扰，又能防止电控系统的谐波进入电网。

常见故障为L101交流滤波电感焊点幵路，交流220V电压不能输送至后级，造成室外机上电无反应故障，室内机主板报出“通信故障”的故障代码。

二、直流300V电压形成电路

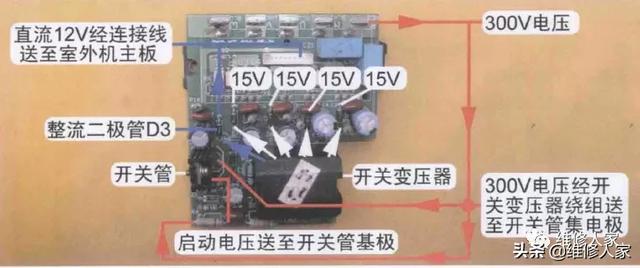

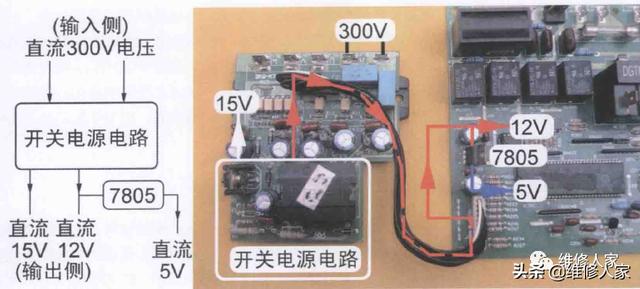

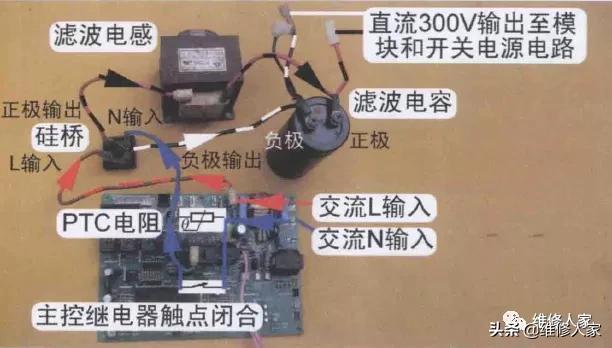

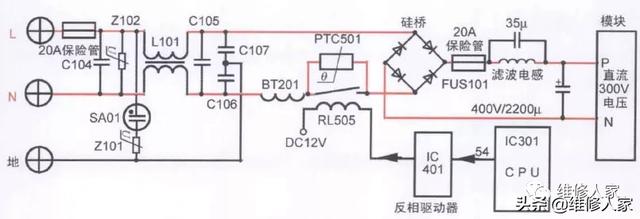

直流300V电压为幵关电源和模块供电，而模块的输出电压为压缩机供电，因而直流300V电压间接为压缩机供电，所以直流300V电压形成电路工作在大电流状态，电路原理图见下图。

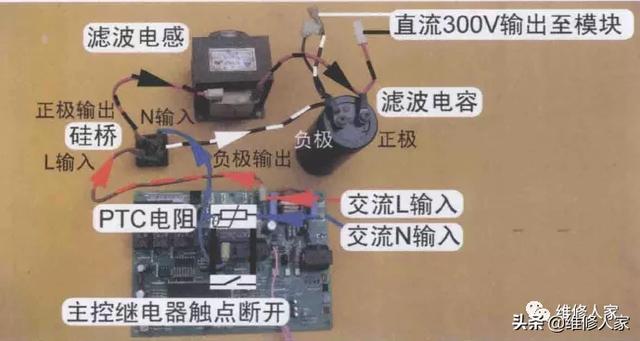

该电路的主要元器件为硅桥和滤波电容，硅桥将交流220V电压整流后变为脉动直流300V电压࿰
