背景：近期接到一个Case，客户采购了一批联想服务器希望验证是否可以安装H3C虚拟化平台，并测试平台兼容性及稳定性，将本次验证记录如下：

说明：此次测试仅作为TSE团队内部技术验证性测试，结果可作为基于SR650服务器上相关解决方案的技术参考，并不代表联想官方支持H3C CAS平台

一、环境信息

1.1   服务器硬件

服务器型号：Lenovo ThinkSystem SR650 机架式2U服务器

CPU：Intel(R)Xeon(R) Gold 5215 CPU @ 2.50GHz *2

内存：Samsung 32GB DDR4 ECC 2666MHz *8

网卡：板载Intel X722 LOM 双口万兆*1

          Intel X710 2x10GbE SFP+ Adapter 双口万兆*1

硬盘：240GB 6Gbps SATA 2.5" SSD*2

磁盘阵列控制器：ThinkSystem RAID 730-8i 2GB Flash

1.2  软件信息

虚拟化平台：H3C CAS V5.0(E0526)

E0526安装包：H3C_CAS-E0526.iso

E0526H11升级包：CAS-E0526H11-Upgrade.rar

1.3 环境组网

本次测试仅验证安装部署和基础功能，所以采用单节点部署，无对接共享存储，采用简单的组网方式：

 SR650服务器板载10Gb LOM网卡通过光纤直连万兆交换机

二、安装部署

2.1 组建RAID1，挂载E0526安装包

2.1.1 登录SR650，组建raid1，挂载E0526安装包：H3C_CAS-E0526.iso

2.2 图形化界面部署

语言选择界面：

浏览光驱文件：

加载组件：

选择需要安装的组件:

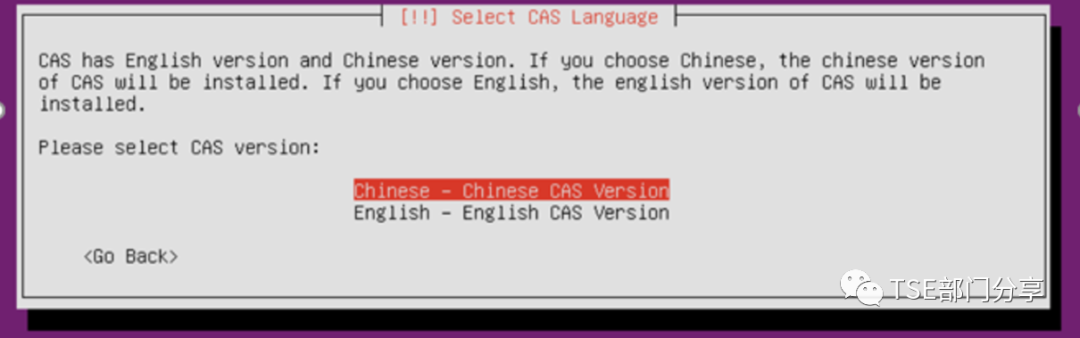

选择语言：

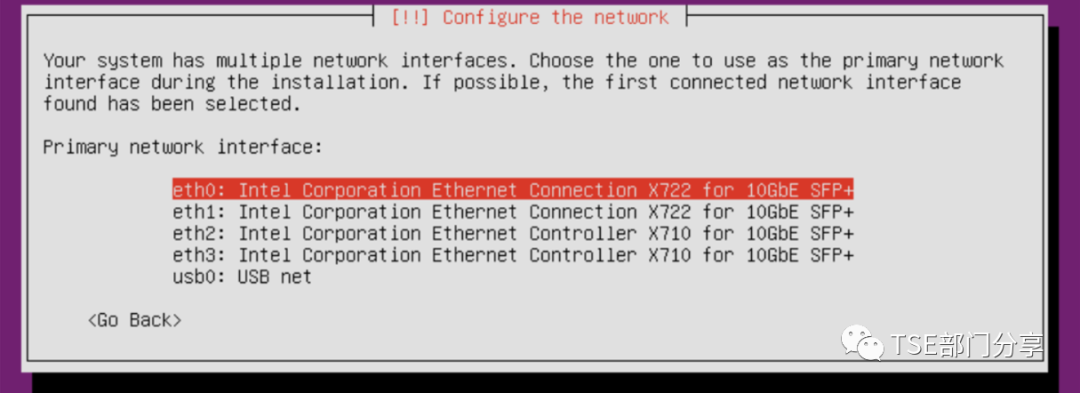

选择管理网口：

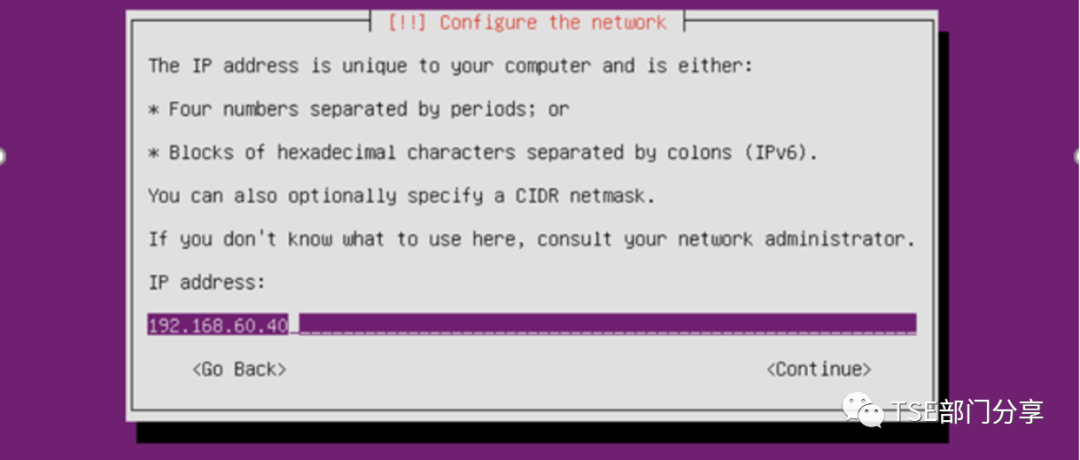

配置管理网络IP：

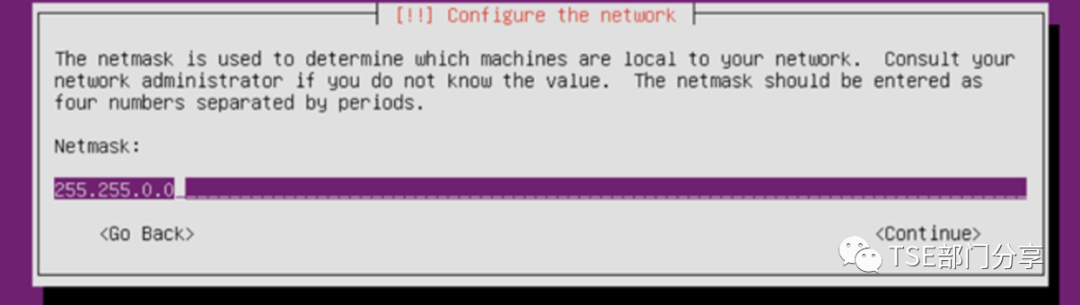

配置管理IP子网掩码：

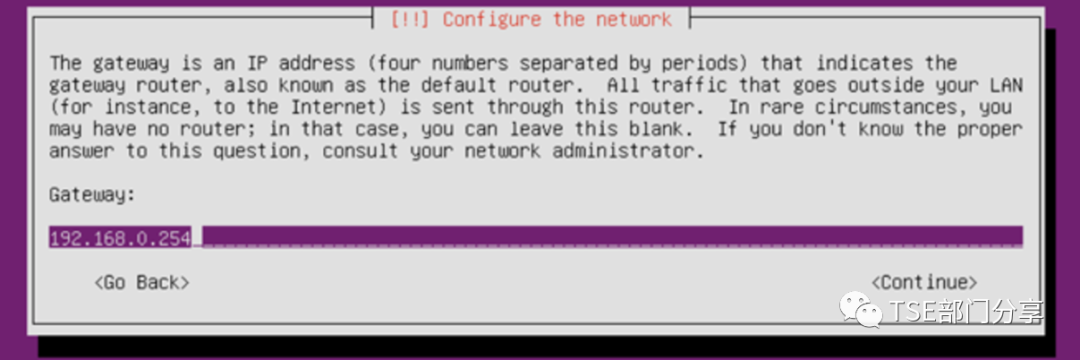

设置网关：

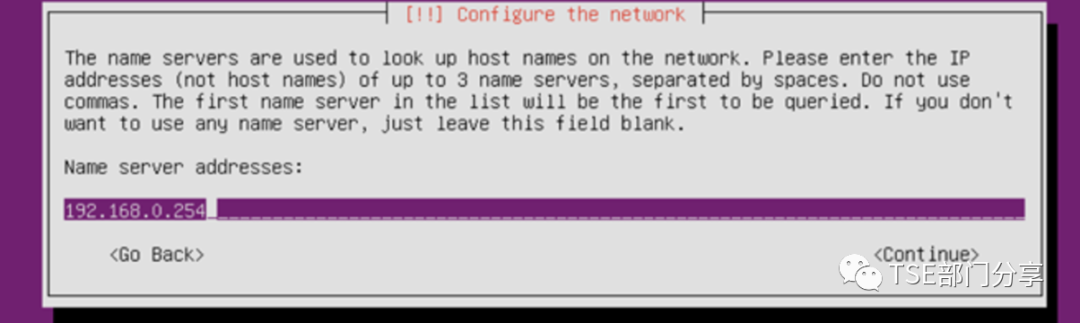

配置DNS：

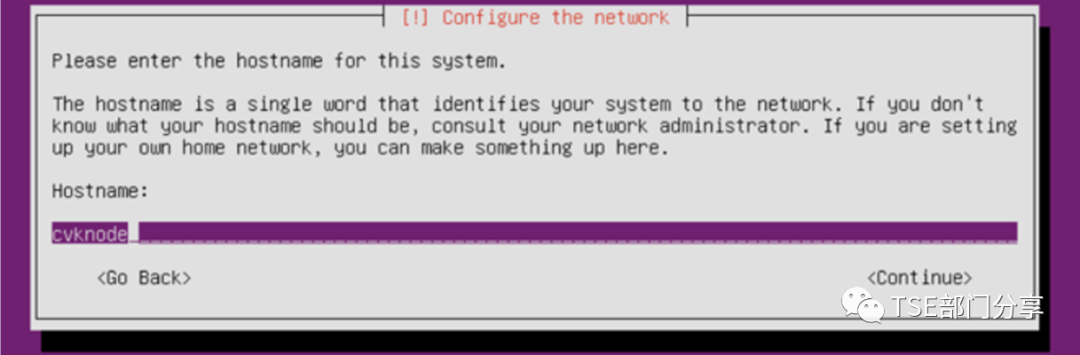

设置主机名：

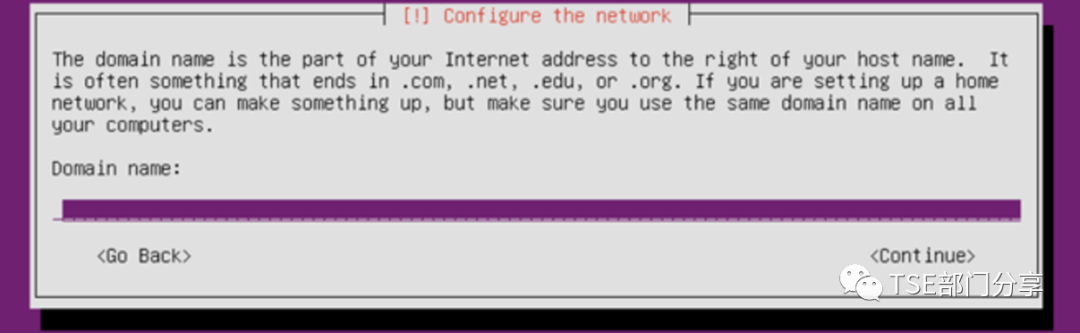

设置域名，无域名可留空：

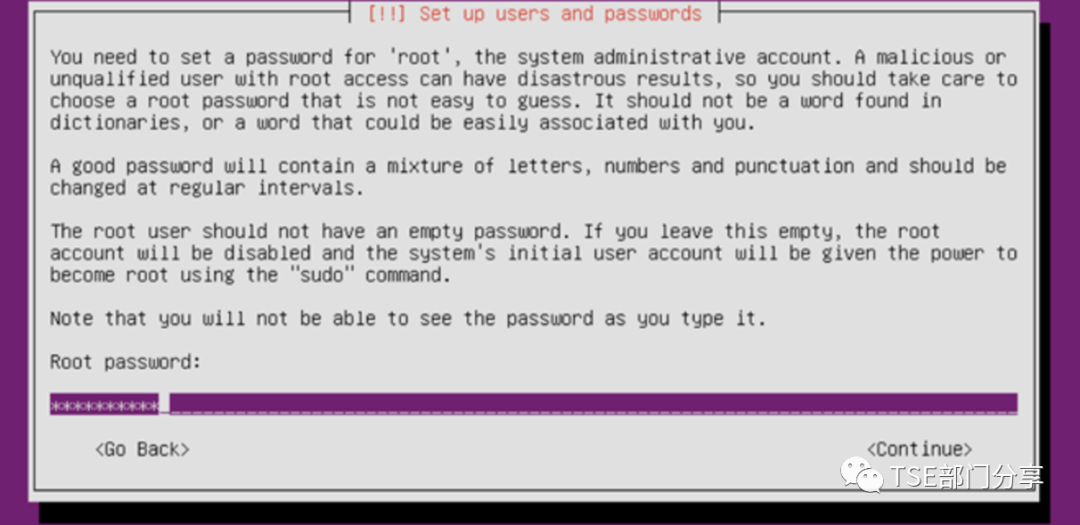

设置系统密码：

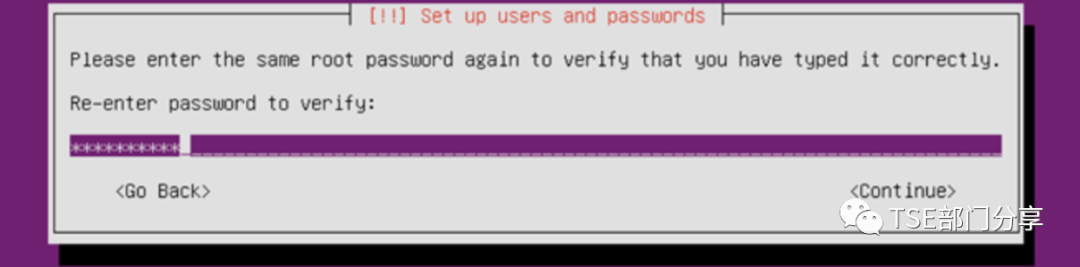

确认系统密码：

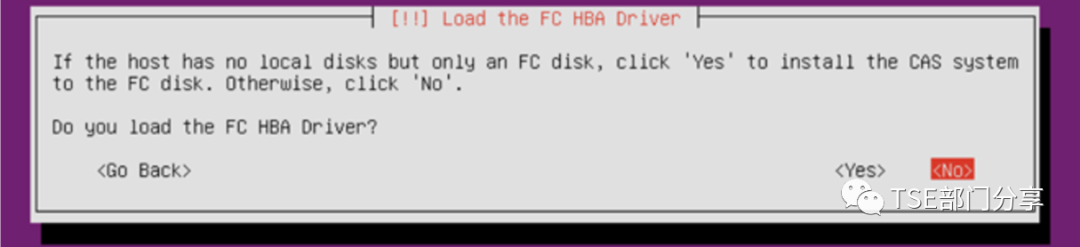

此次测试不使用FC disk，不需要加载FC HBA Driver：

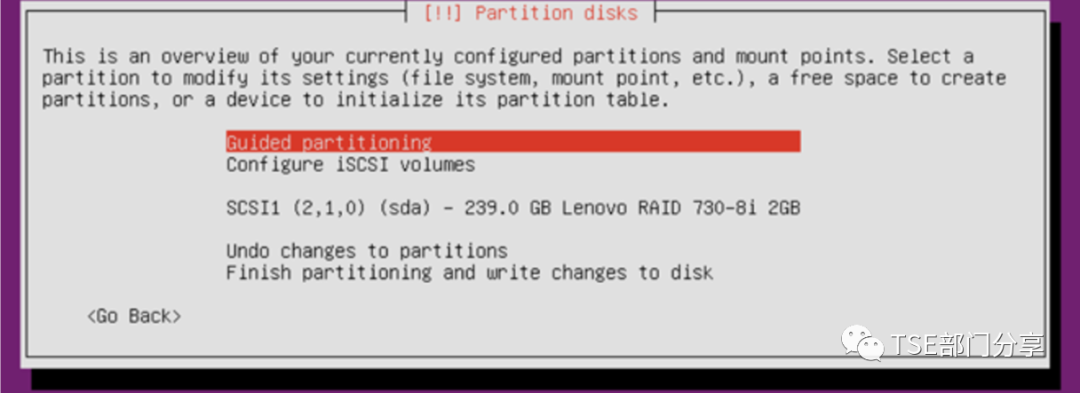

磁盘分区，选择Guided partitioning:

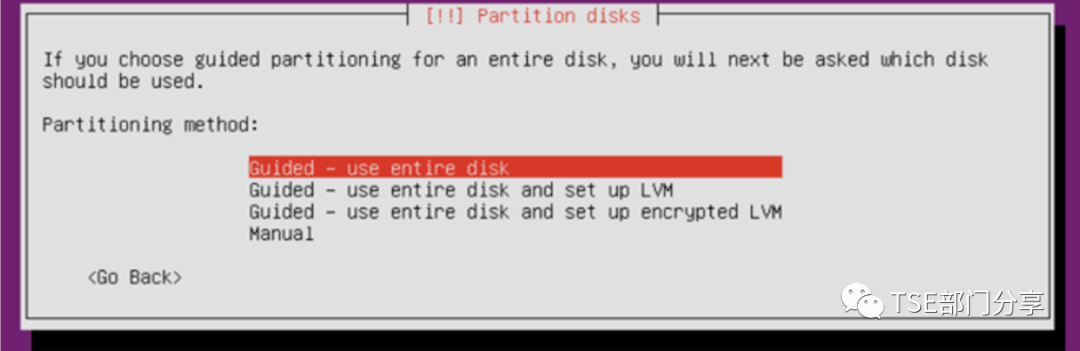

选择整个磁盘：

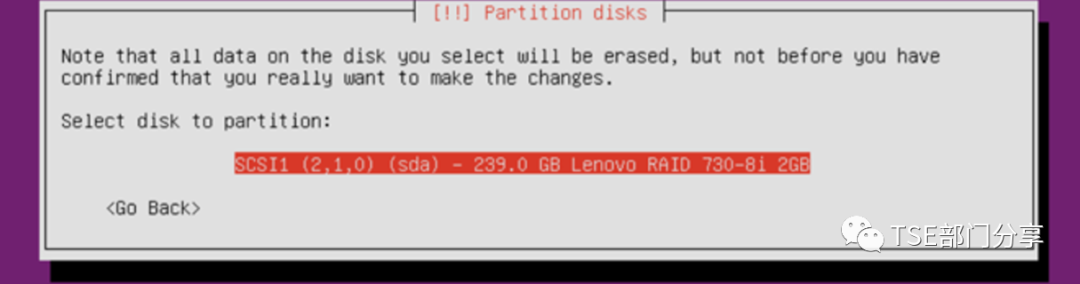

选择2.1中组建的raid设备(sda)

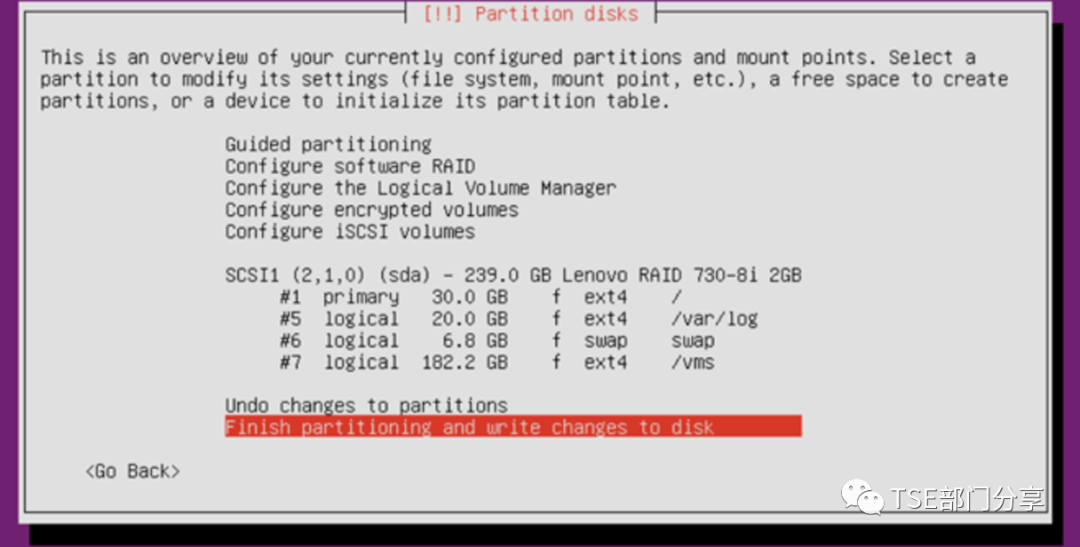

完成分区并将改变写入磁盘：

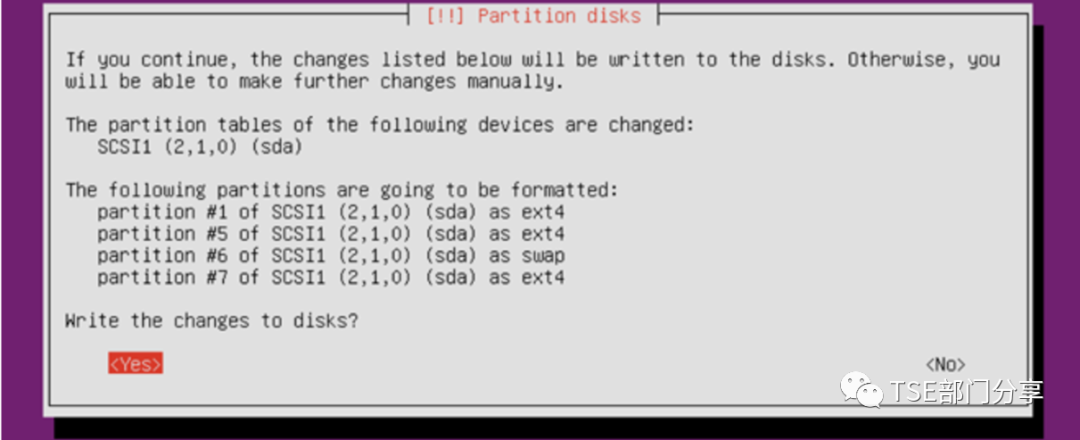

确认写入：

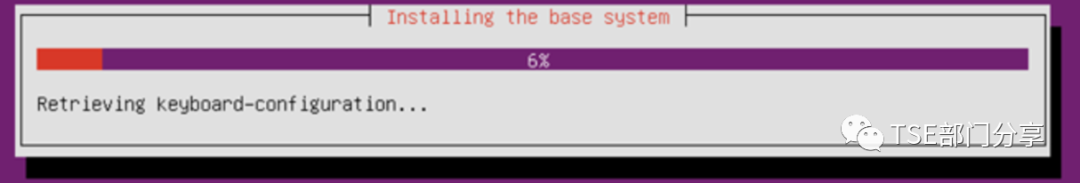

自动安装：

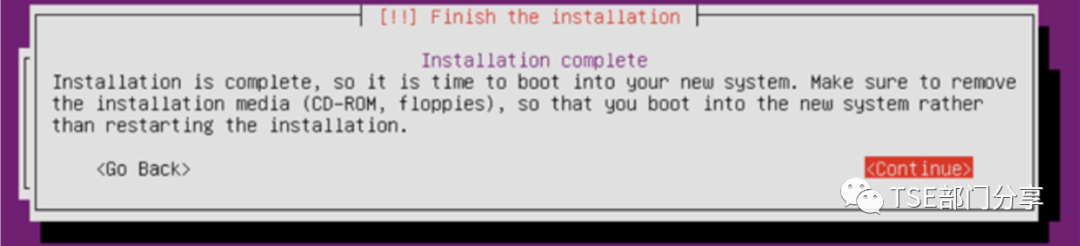

完成安装，重启：

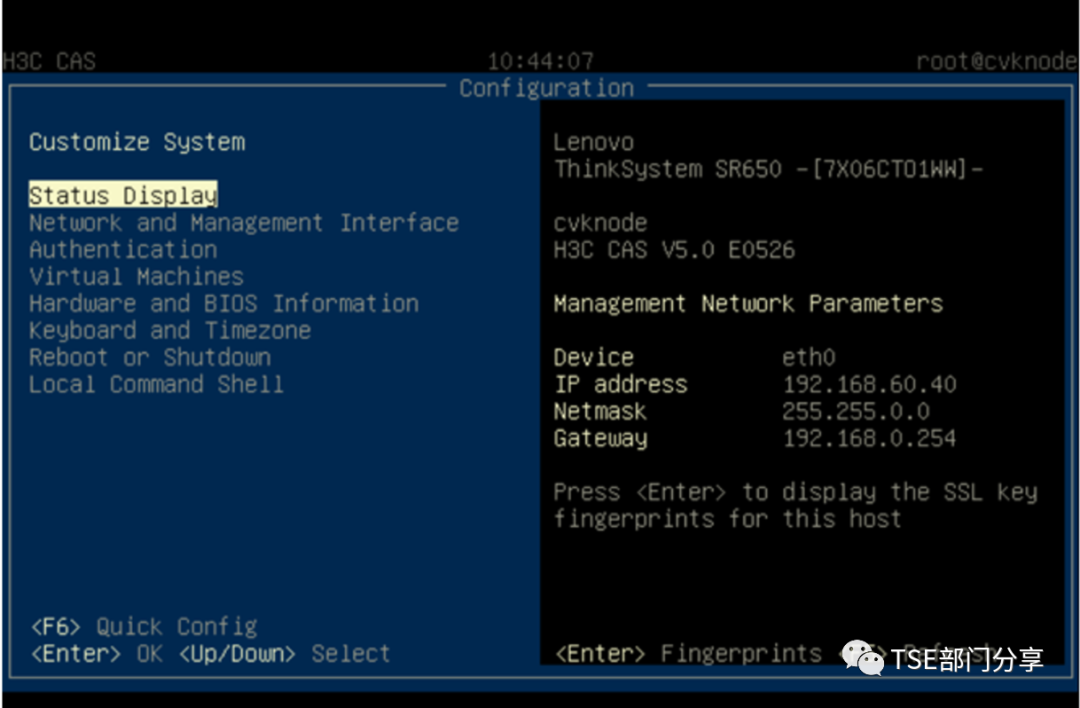

重启登录到节点系统，可查看配置信息：

2.3 登录H3C CAS Portal

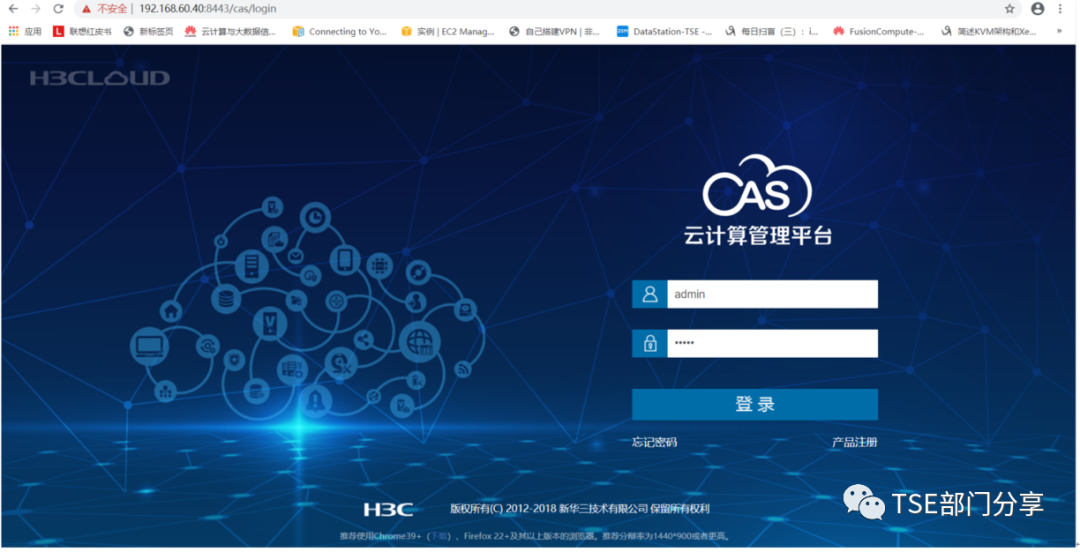

本地PC浏览器访问https://管理IP:8443/cas，即可访问CVM登录界面。初始用户名和密码均为admin，首次登录后可进行修改。

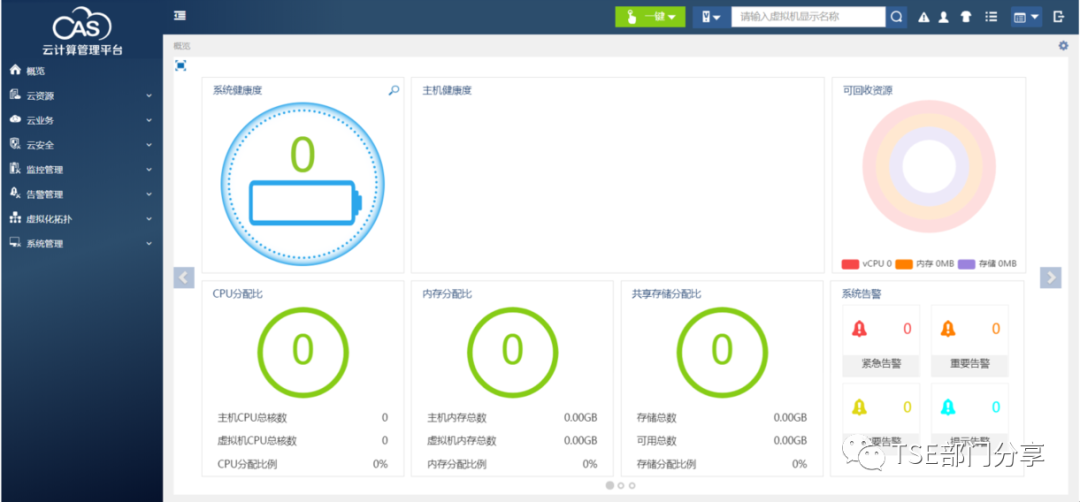

界面查看：

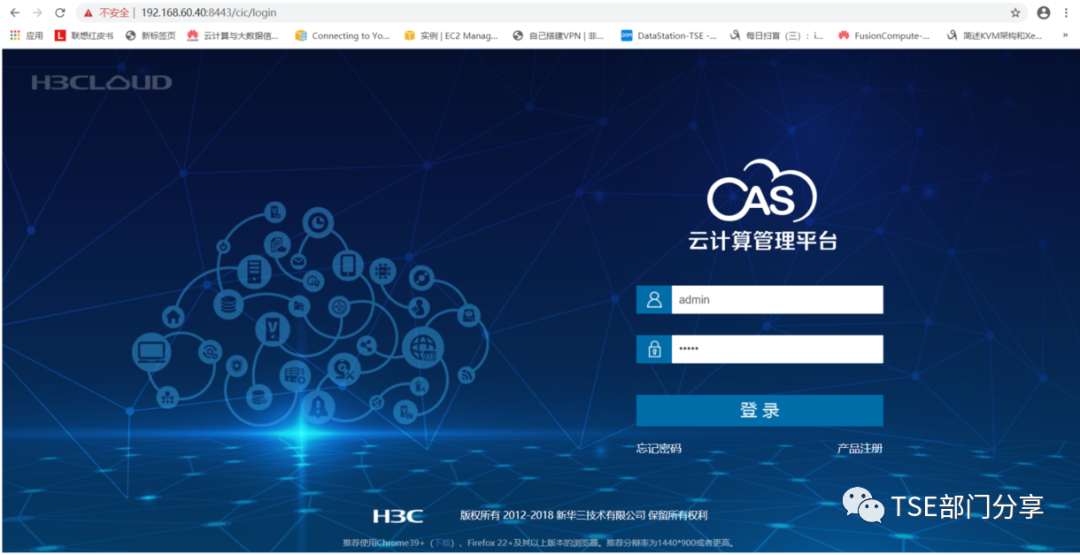

本地PC浏览器访问https://管理IP:8443/cic，即可访问CIC登录界面。初始用户名和密码均为admin，首次登录后可进行修改。

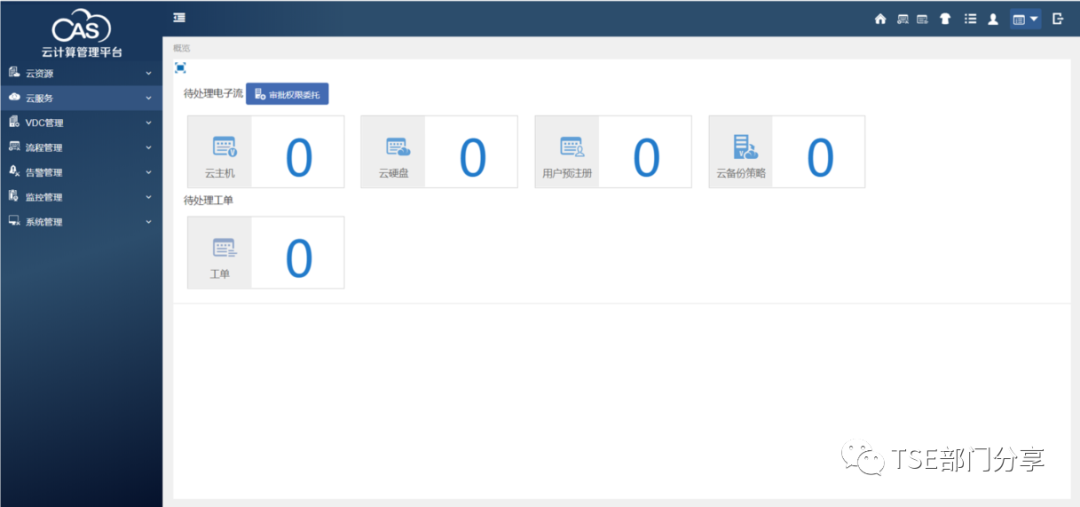

界面查看：

2.4 资源配置及信息查看

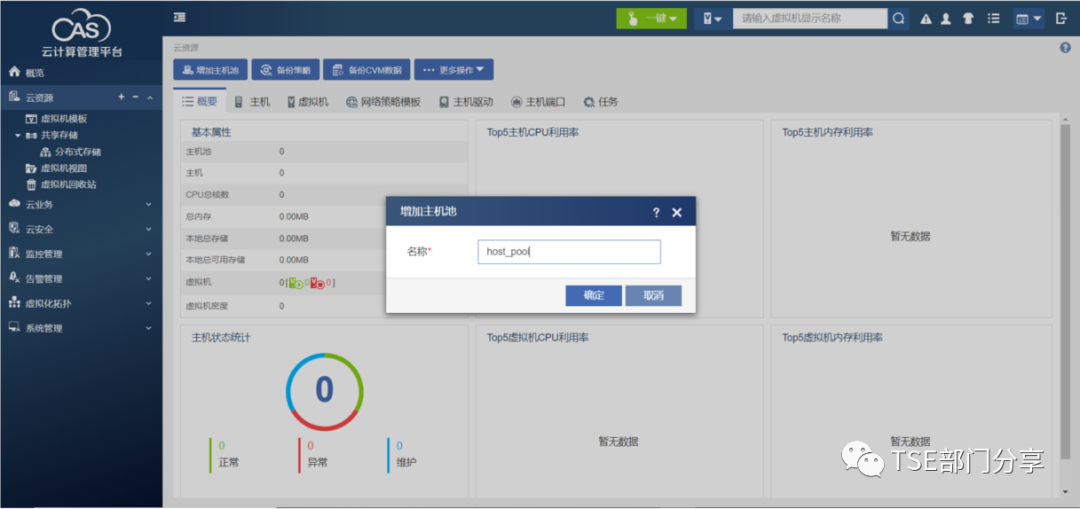

云资源à增加主机池，设置主机池名称：

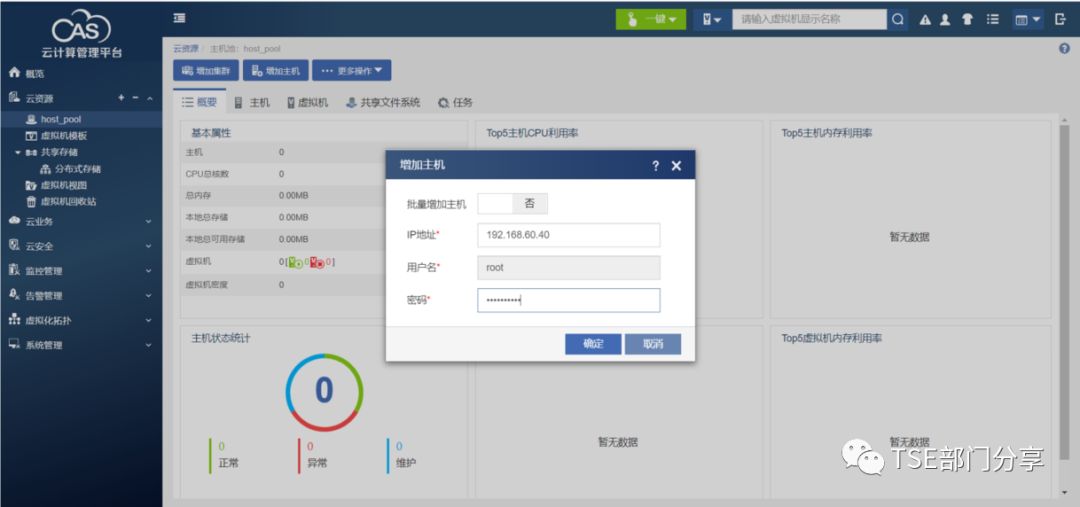

主机池à增加主机，填写主机节点管理IP和密码：

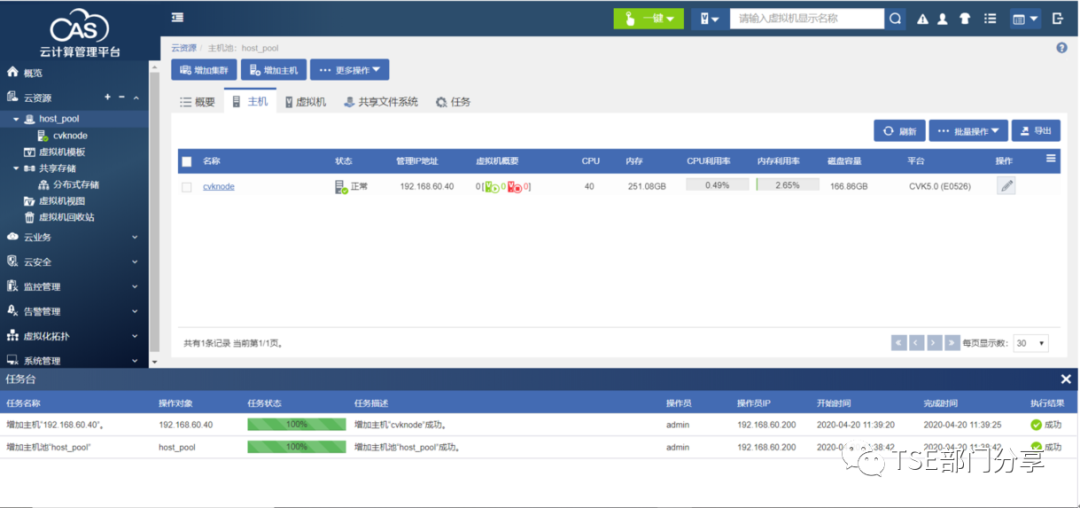

主机添加任务成功：

主机信息概览：

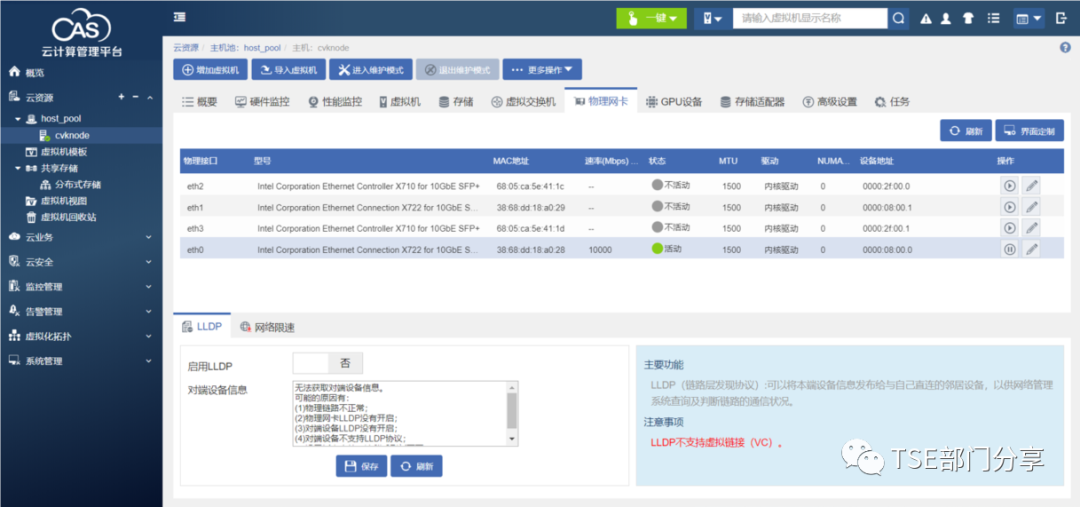

主机当前活动的网卡信息：

2.5 部署虚拟机并安装CASTools

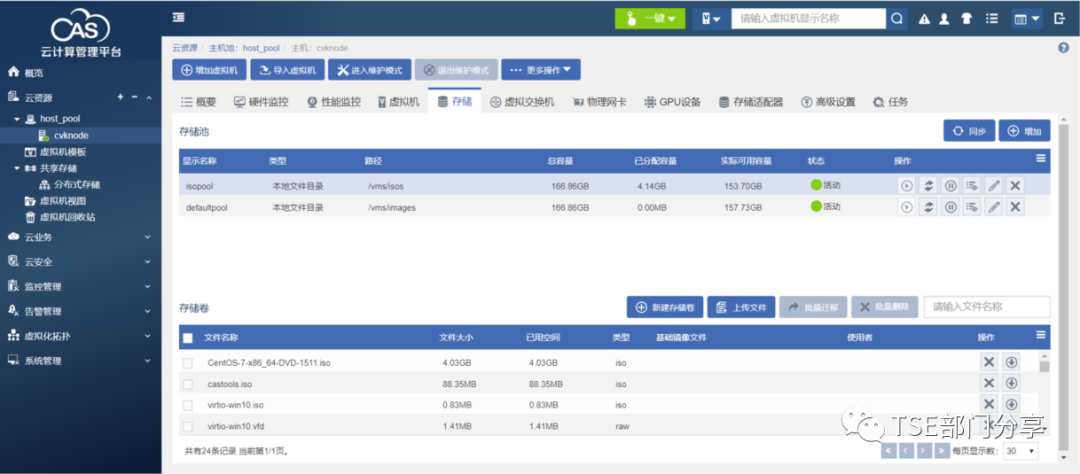

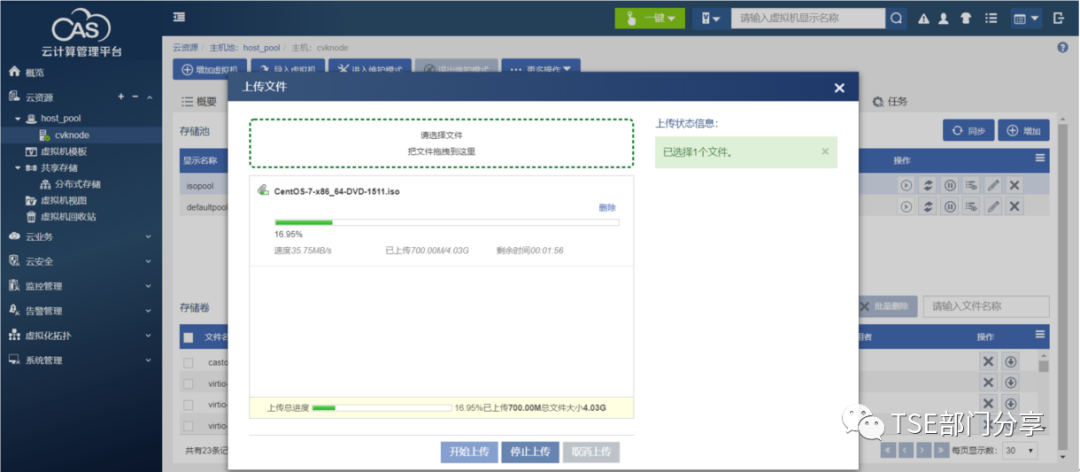

主机à存储à上传文件，拖动虚拟机操作安装包到选择区域：

上传成功：

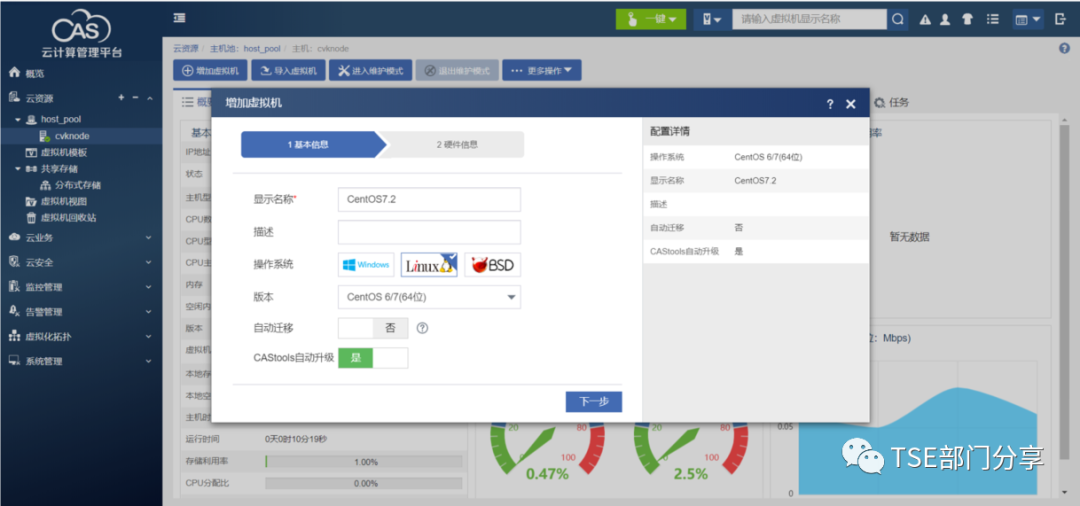

主机à增加虚拟机，设置名称，及操作系统版本：

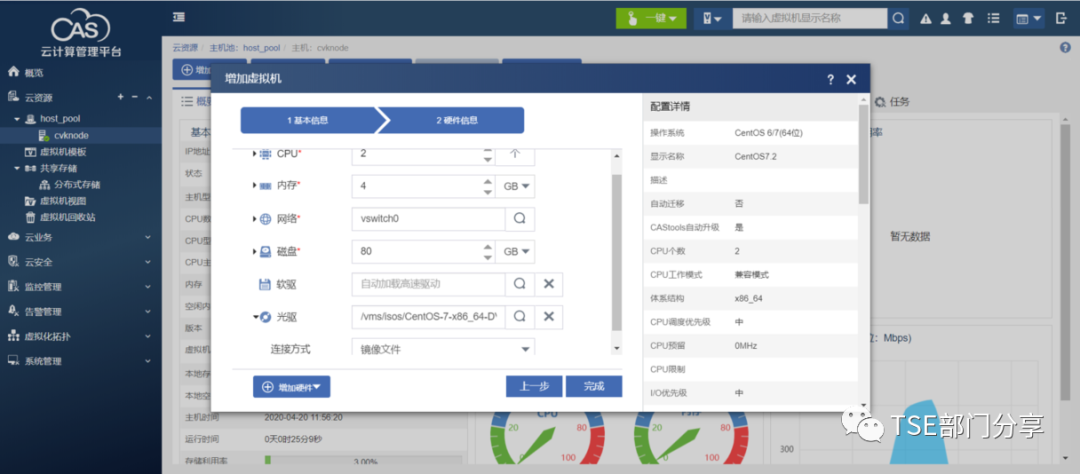

配置虚拟机硬件信息，光驱连接方式选择“镜像文件”，选择存储中上传好的ISO安装包：

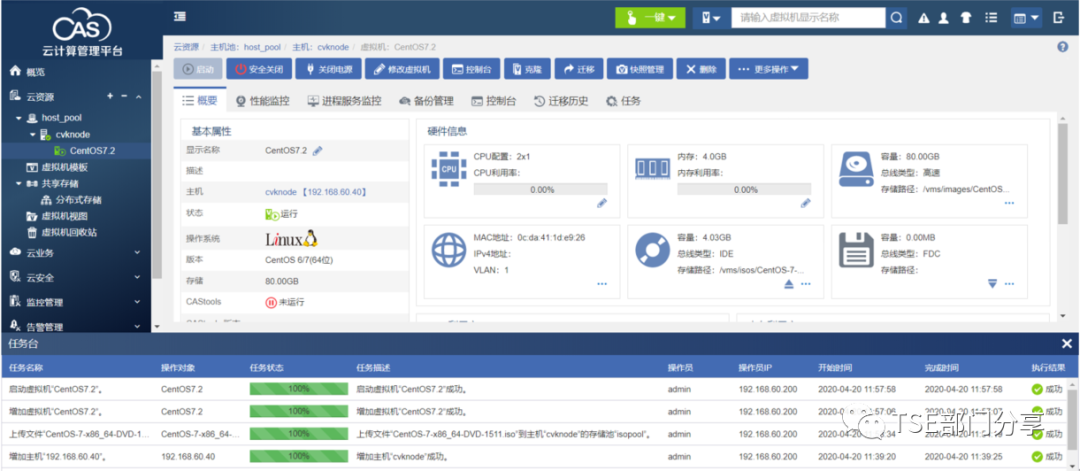

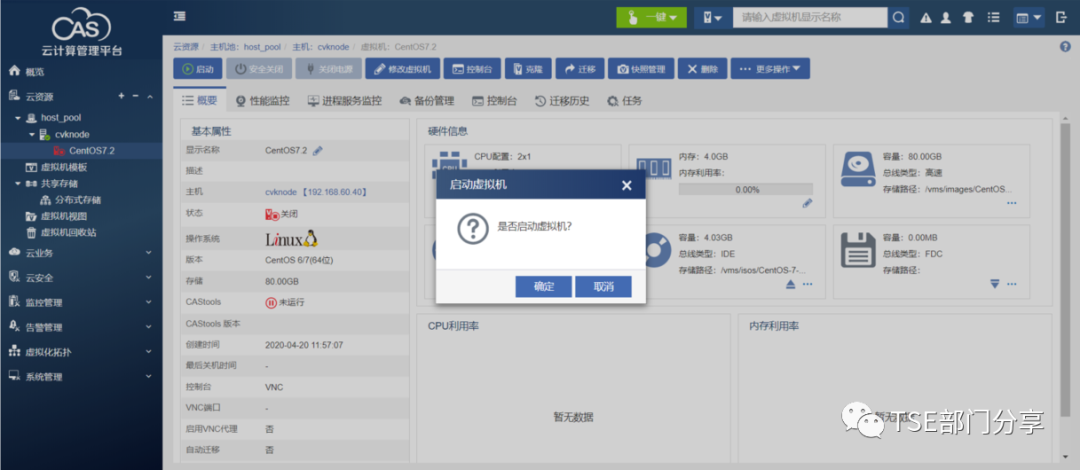

虚拟机创建完成，点击“启动”虚拟机：

启动虚拟机任务成功：

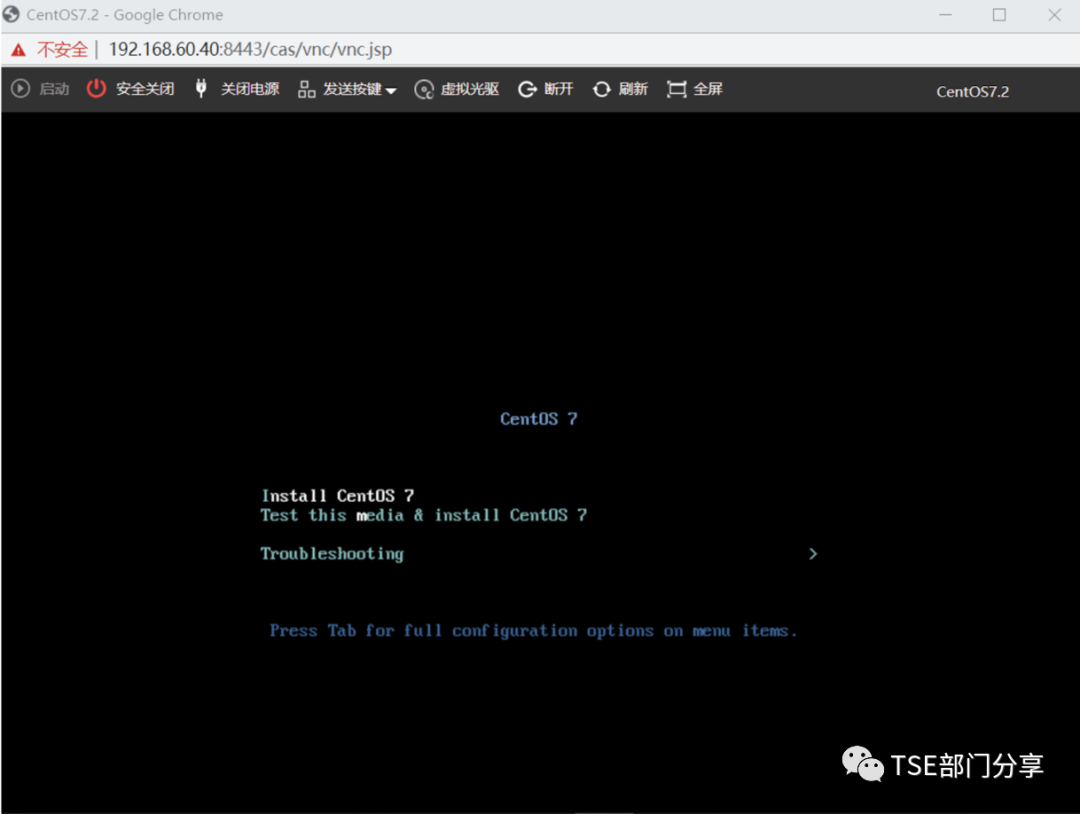

虚拟机à控制台，可以打开虚拟机控制台，完成操作系统安装：

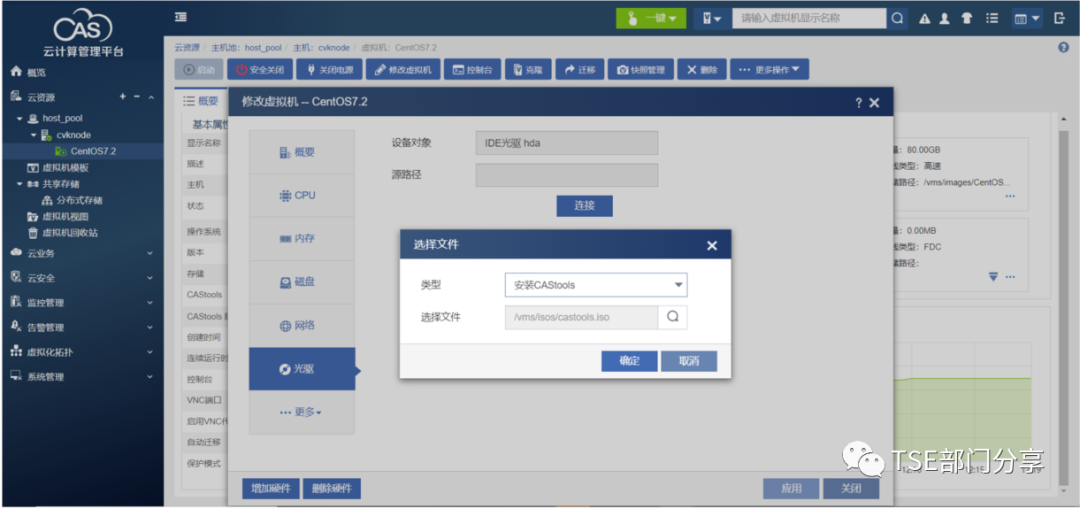

虚拟机à修改虚拟机à光驱，选择文件类型为“安装CAStools”, 自动选择tools安装包：

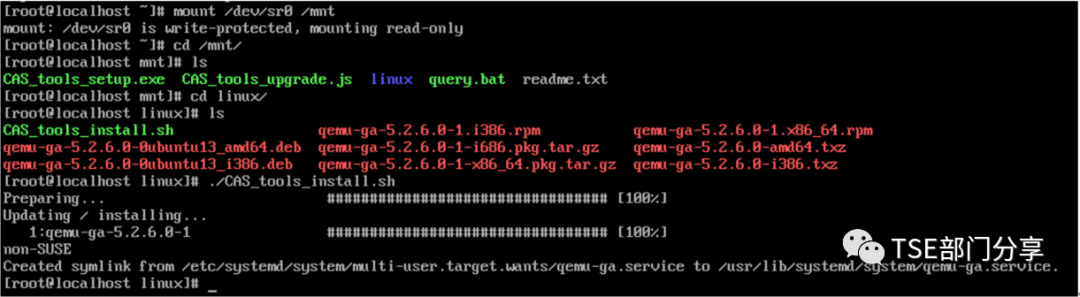

通过控制台或者远程登录工具登录到节点系统上，mount光驱文件，并执行命令安装tools：

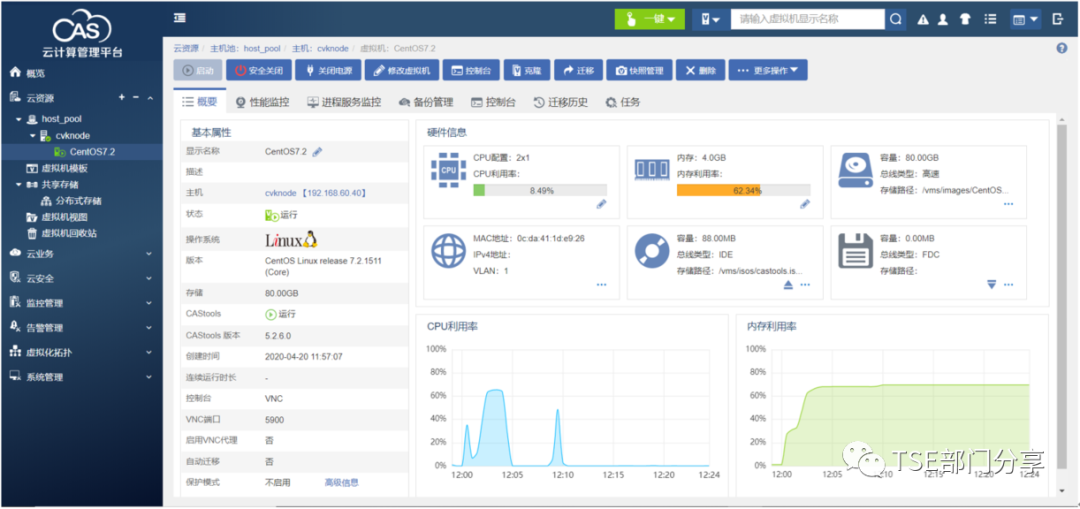

查看虚拟机界面，可发现CAStools处于运行状态：

三、版本升级

3.1 当前版本

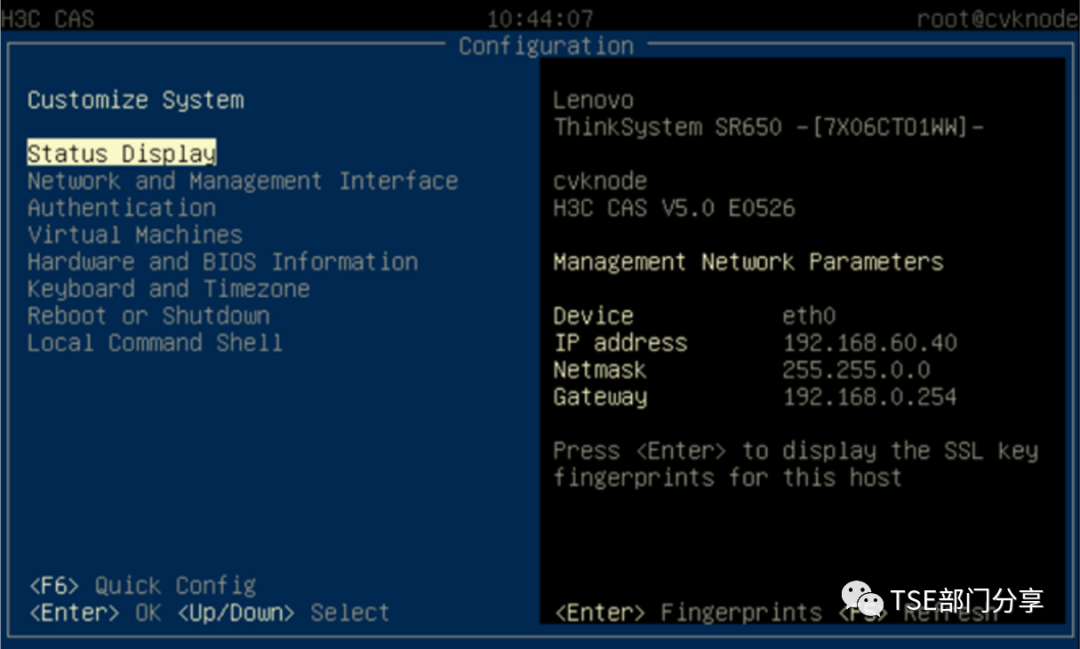

通过XCC登录节点，查看当前版本为H3CCAS V5.0 E0526

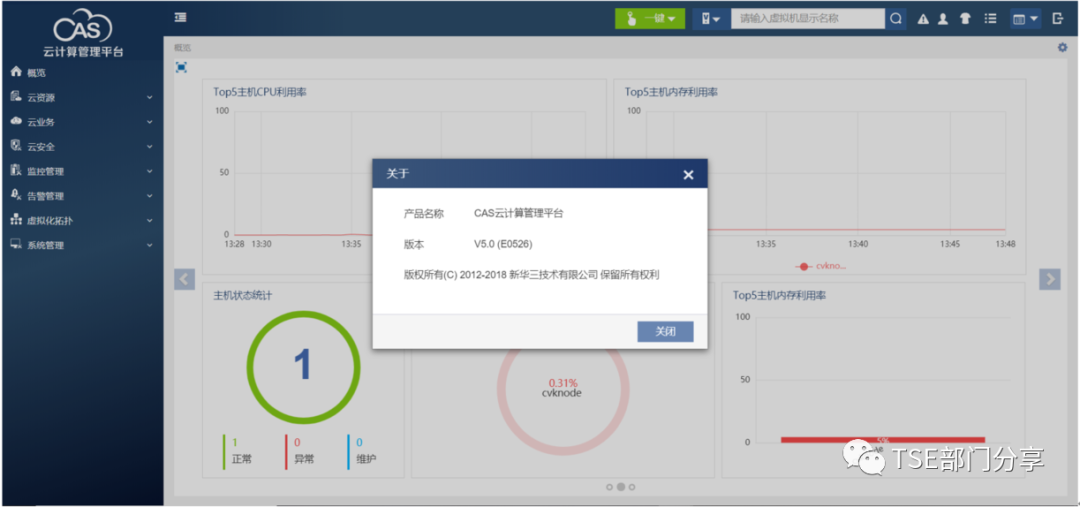

也可在CAS Porta界面点击关于查看版本信息：

3.2 安装升级包

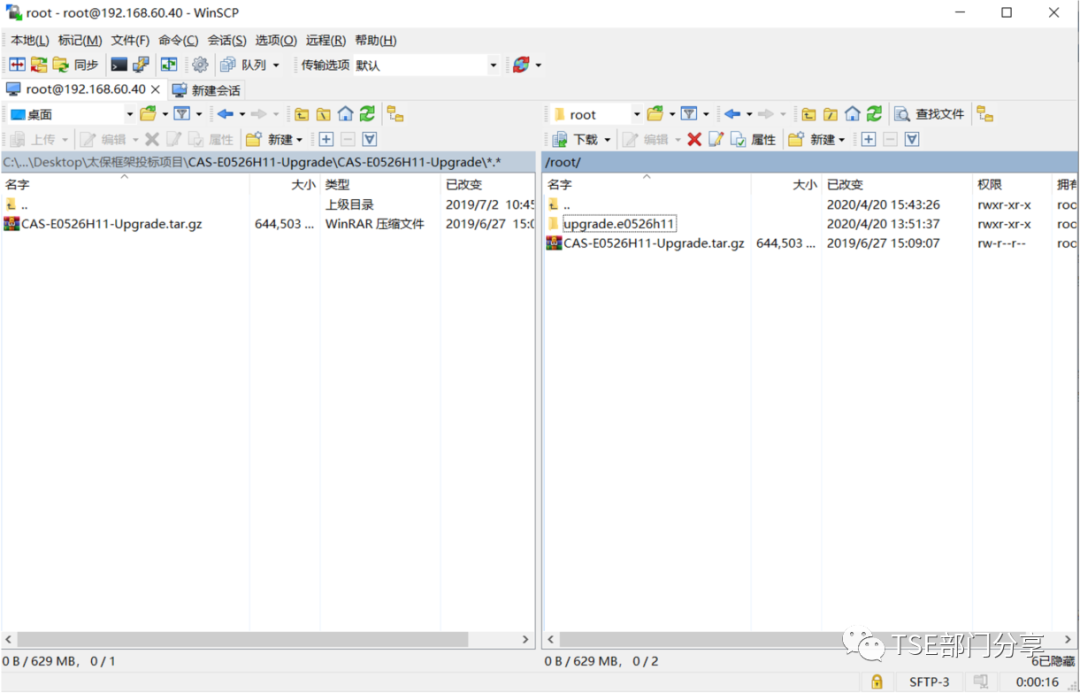

利用WinSCP工具，将CAS E0526H11升级包CAS-E0526H11-Upgrade.rar上传到节点系统目录下：

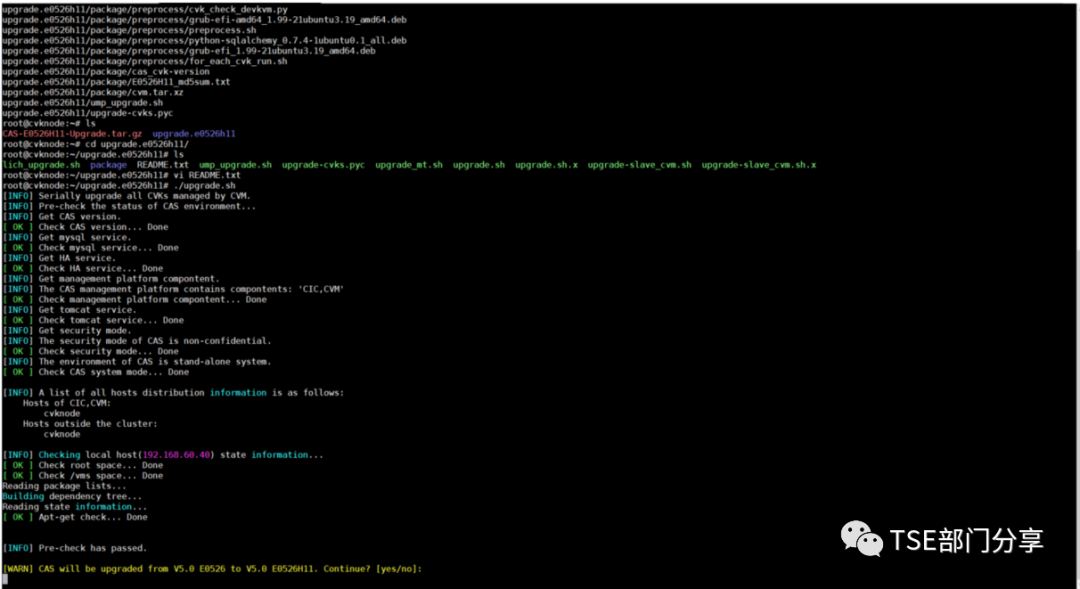

解压，并在目录下执行 ./upgrade.sh开始自动安装升级包：

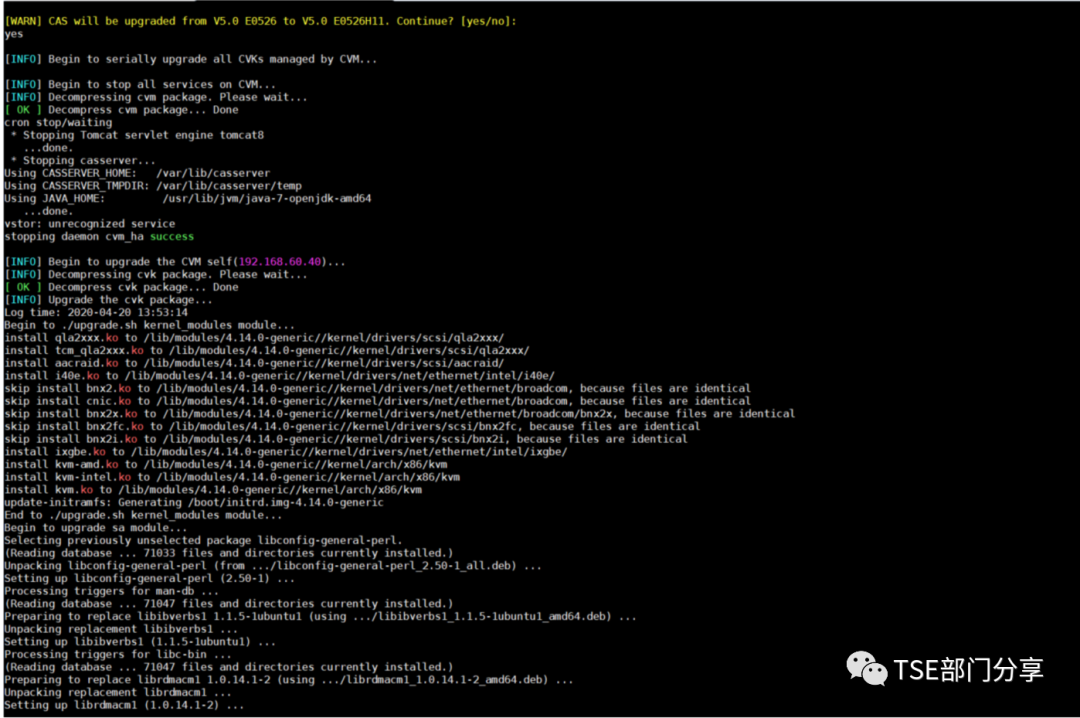

确认CAS从V5.0 E0526升级到V5.0 E0526H11版本：

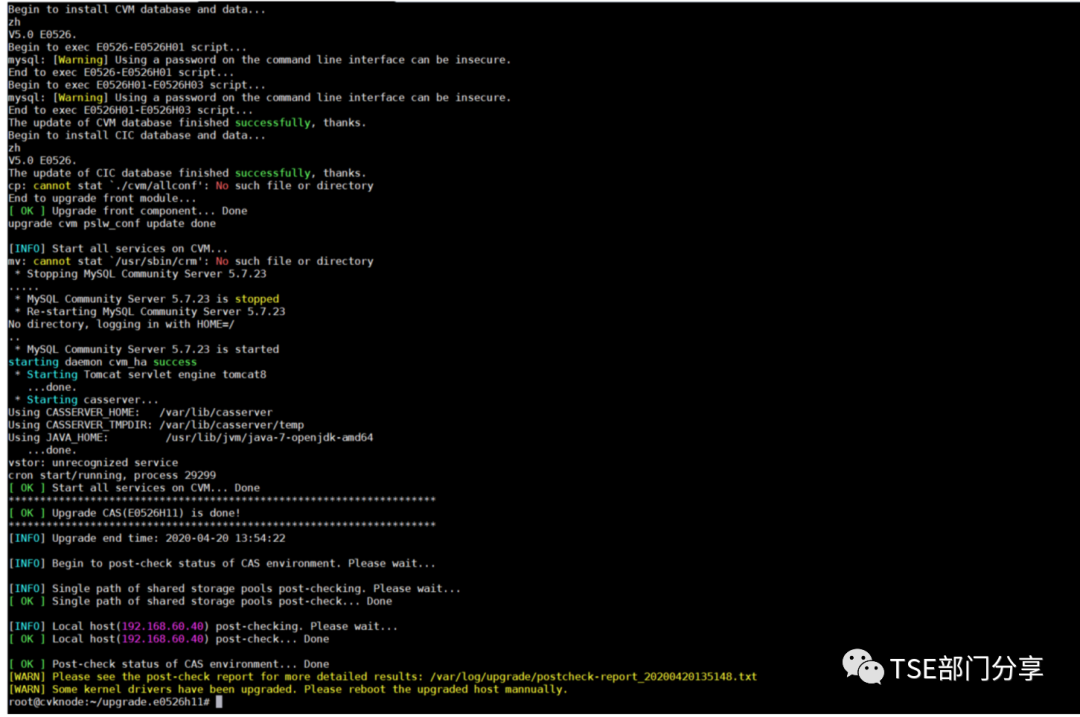

升级任务进行完成：

3.3 升级后版本

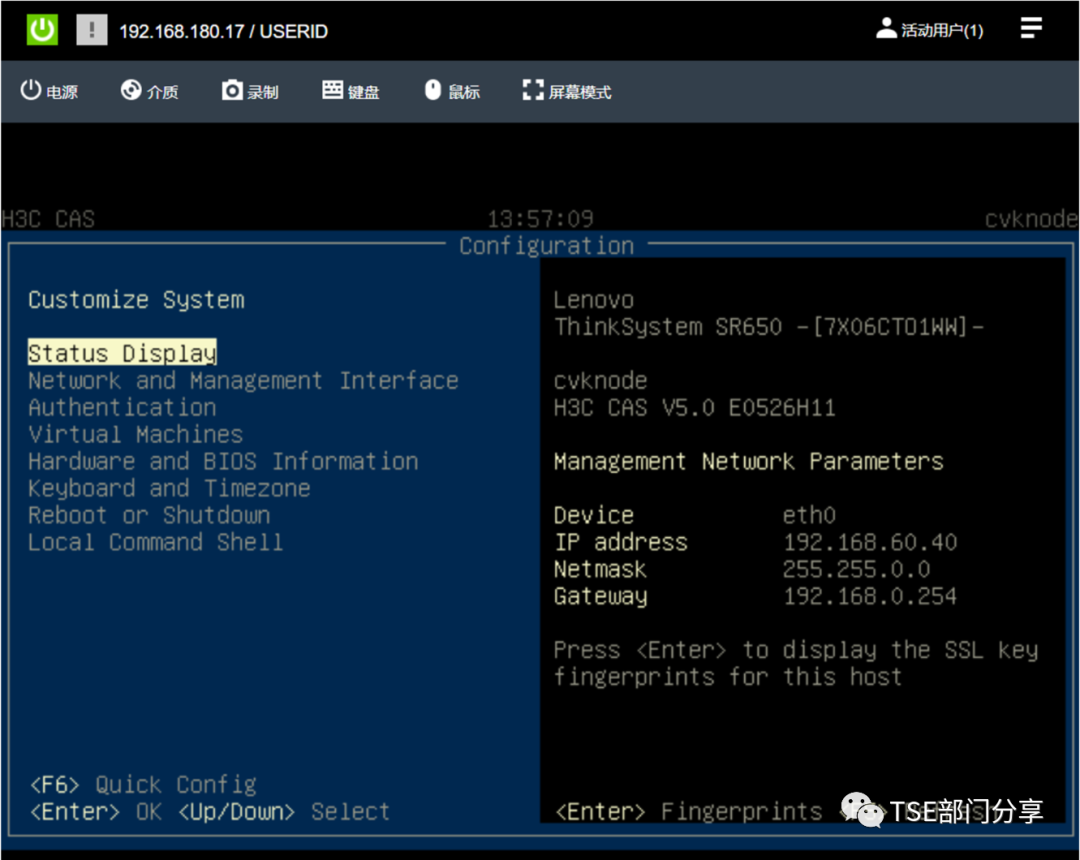

同样XCC登录节点系统，可查看升级后版本为CAS V5.0 E0526H11

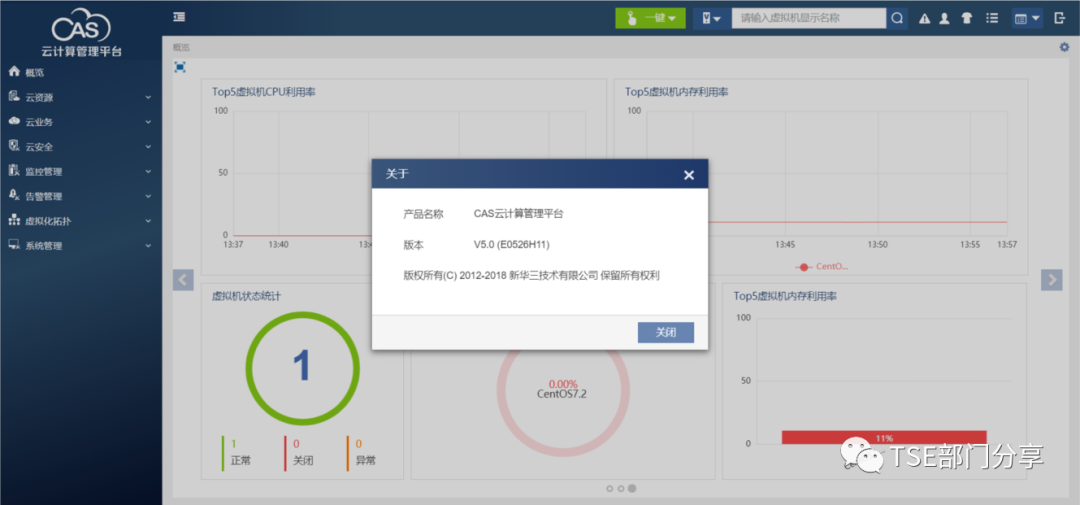

登录CAS Portal，点击关于也可查看升级后版本为V5.0 E0526H11

四、压力测试

4.1 创建测试虚拟机

创建1台win10虚拟机，规格为8U48G，安装好CAStools，根据主机资源，克隆5台win10测试虚拟机

4.2 测试虚拟机加压

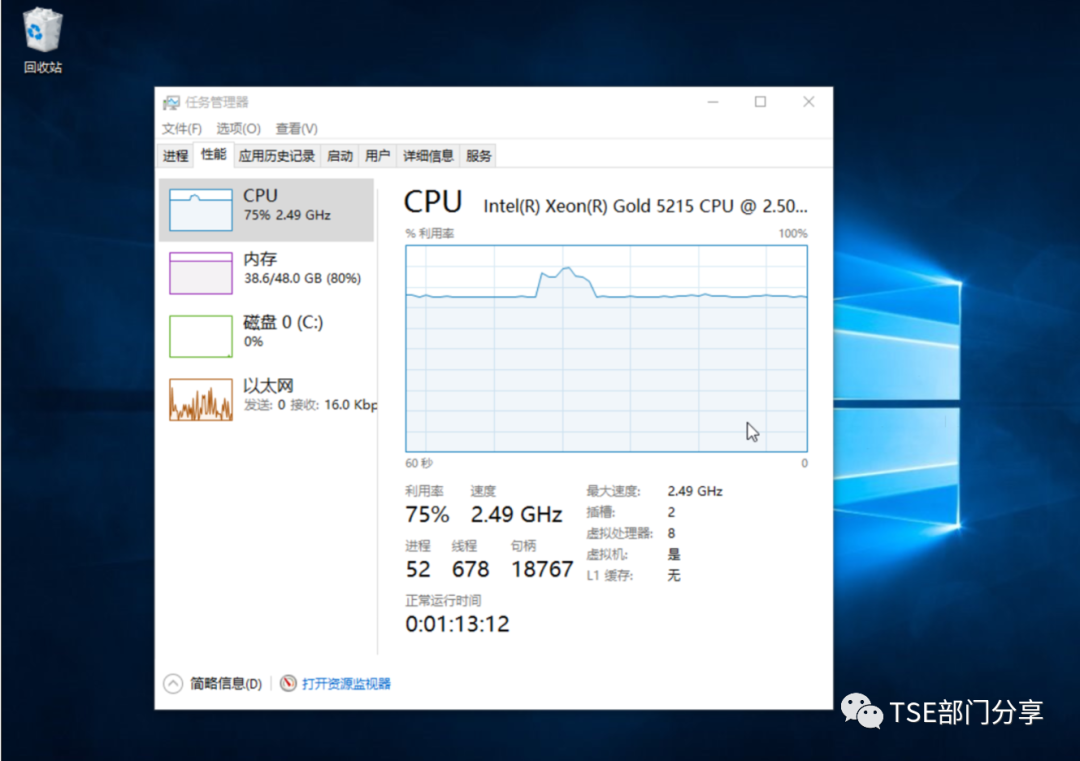

登录测试虚拟机，上传压力测试工具，根据虚拟机的规格，设置压力大小，每台虚拟机CPU和内存利用率分别为75%和80%左右

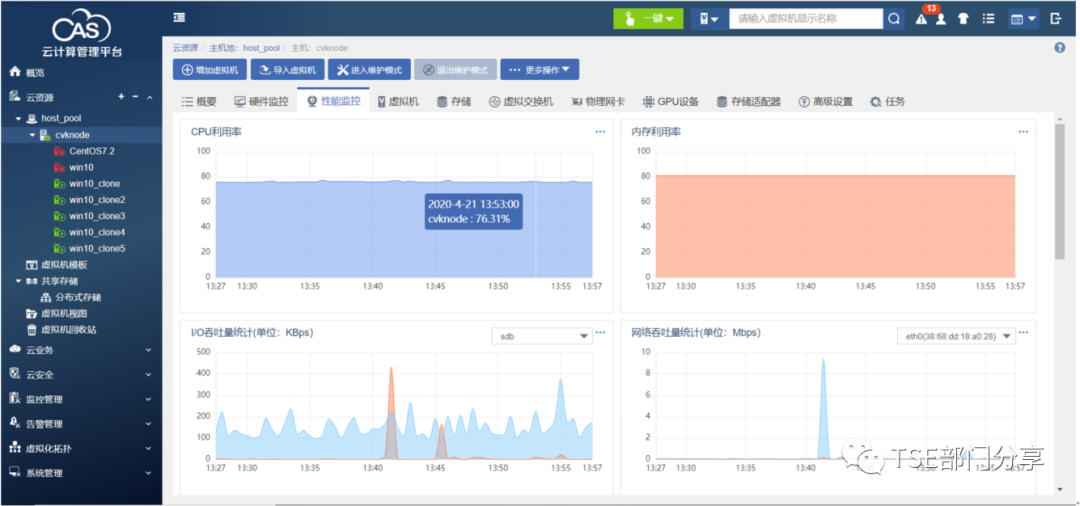

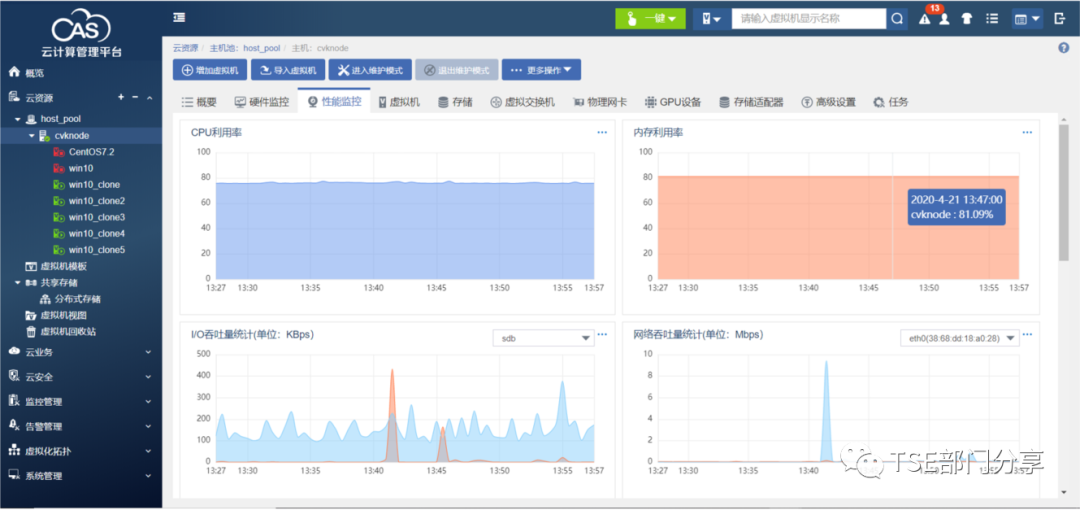

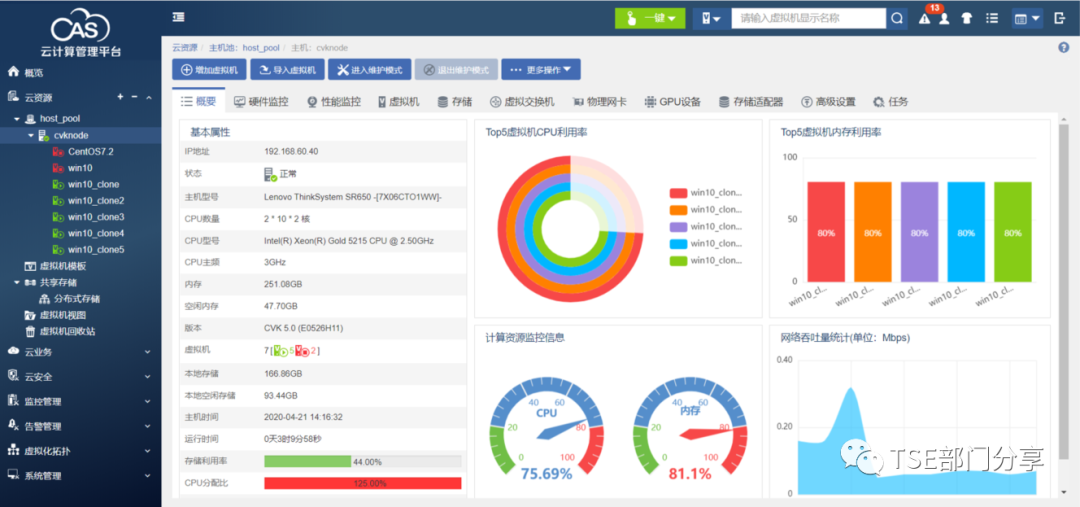

主机à性能监控，查看当前主机的CPU利用率和内存利用率，分别为76%和81%左右

4.3 平台运行状态

压力测试持续运行24h，查看测试虚拟机状态、主机状态、平台状态都运行正常

五、测试总结

通过本次测试结果来看，H3C CAS虚拟化平台部署和运行在Lenovo SR650服务器当前的硬件配置之上，是可行的。

基于Lenovo SR650 服务器本次配置上部署的H3C CAS虚拟化平台能正常运行，功能完备，能实现版本升级，SR650服务器提供了良好的平台兼容性和可用性。

通过对虚拟机加压，实现对主机的CPU和内存进行高压力测试，持续测试24h，系统整体运行正常，服务器和平台具有良好的稳定性。

---
