NAS私有云老司机折腾体验记 篇八：QNAP 威联通TR-004磁盘阵列外接盒使用教程

2019-03-19 11:38:24

25点赞

232收藏

28评论

之前，为了追求极佳的笔记本使用体验，笔者将笔记本自带的2T机械硬盘换成了一块容量为240GB的固态硬盘，读写效能确实快了不少，可随着笔记本安装的应用程序与存放的资料越来越多，笔记本能够提供的存储空间越来越少，为了解决这个问题，笔者决定入手一款磁盘阵列外接盒来彻底解决笔记本存储空间不够的问题。

目前市面上的磁盘阵列外接盒品牌众多，质量参差不齐，价格也有高有低，价格低的往往不支持RAID数据保护机制，只是相当于一个外置的USB硬盘盒，谈不上对数据的保护。思量许久，笔者决定一步到位，购买一个支持RAID数据保护机制的磁盘阵列外接盒，虽然价格贵一些，但是保护数据安全还是应该放在首位的。

机缘巧合下，笔者入手了威联通TR-004磁盘阵列外接盒，之所以选择它，是因为一方面威联通在数据安全性方面更让我放心，另外一个方面，这款产品不仅支持硬件层面的RAID数据保护，还可以通过独家自带的QNAP External RAID Manager软件来进行磁盘安全管理。

下面我将结合我的使用体验，详细的给大家普及一下磁盘阵列外接盒相关的知识，希望能为大家了解和选购磁盘阵列外接盒带来一些帮助。

【产品细节展示】

外观造型方面，威联通TR-004延续了威联通一贯的设计风格，依然是卧式的机身。产品左侧边统一采用抛光面板。指示灯全部设计在左侧面板上，从上至下分别是系统状态灯、USB连线状态灯和四个硬盘状态灯。状态灯下方还设计有一个整机退出按键和一个一键复制按键。需要注意的是这个“一键复制按键”仅支持在威联通NAS上的扩展使用。

右侧为四个可锁式硬盘托架，可以防止意外拔插硬盘带来的数据损坏。此外，这款产品支持3.5英寸免螺丝安装，只需拆开侧边条，装入3.5英寸机械硬盘，然后压实侧边条即可完成安装。除了可以安装3.5英寸机械硬盘，也可以安装2.5英寸的机械硬盘或者是固态硬盘。

在来看看背面，背面设计有一个电源开关键、一个USB3.0 Type-C接口、一个磁盘模式确认按键和RAID模式切换开关。背面12厘米的散热风扇配合底部的进风口，形成风冷散热。可根据硬盘与系统温度进行五级变速。此外，这款产品还支持智能省电，可在电脑或 NAS 进入休眠、关机或断开连接时自动待机，可以节省不必要的电能浪费。

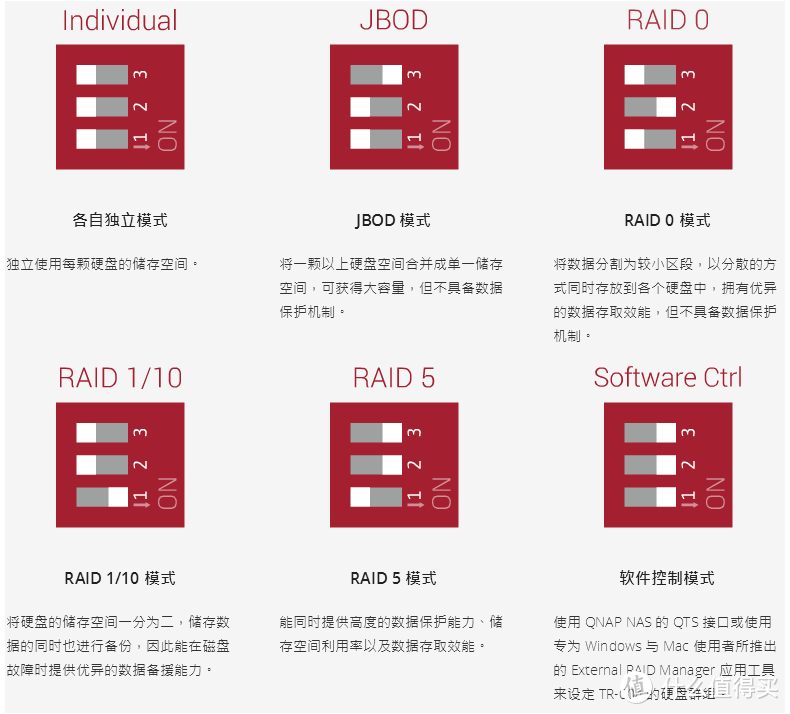

产品的顶部也贴有一张RAID模式切换说明图，用户可以通过这张便签快速了解如何进行RAID模式的切换。需要特别说明的是，这款产品不仅可以通过产品背面的RAID模式切换开关进行RAID模式的切换，也可以通过独家自带的电脑端QNAP External RAID Manager软件来进行RAID模式的切换，还可以在威联通QTS操作系统下进行RAID模式的切换。这是这款产品区别于市面同类产品之处。

再来说说这款产品支持的RAID模式。这款产品可以容纳4块磁盘，因此可以支持的RAID模式有“各自独立模式”、“ JBOD 模式”、“ RAID 0 模式”、“ RAID 1/10 模式”、“ RAID 5 模式”。

●JBOD (Just a Bunch Of Disks)模式是把一颗以上的硬盘空间合拼成一个储存空间，所以，储存空间的大小就是所有硬盘空间的总和。由于JBOD模式会把磁盘分割表(Partition Table)储存在第一颗硬盘，加上它是从第一颗硬盘开始储存资料，当第一颗硬盘空间不够时，就会依序往后使用其它的硬盘来储存接续的资料，因此JBOD模式并没有资料容错能力，所以一旦其中一颗硬盘故障，该颗硬盘里所有的资料将无法还原；更严重的是，如果是储存磁盘分割表的第一颗硬盘故障的话，那么整个磁盘阵列、也就是所有硬盘里的资料都将无法还原。

●RAID 0模式最少需要两颗或以上的硬盘才能使用的RAID 0模式，把要储存的每一个档案切割成许多资料区块后，以分散的方式同时存放到各个硬盘里，也因为如此，RAID 0模式不管是在写入或读取资料的效能上，都能同步透过所有的硬盘完成，这让它拥有其它RAID模式所无法企及的资料存取效能。虽然RAID 0模式的资料存取方式跟JBOD模式不同，但它跟JBOD模式一样的是并不具有资料容错能力，所以一旦其中一颗硬盘故障，整个磁盘阵列、也就是所有硬盘里的资料都将无法还原。

●RAID 1/10模式，跟RAID 0模式一样，也是最少需要两颗或以上的硬盘才能组成一个磁盘阵列，不过，跟RAID 0模式不一样的是，RAID 1模式是把每一个要储存的档案，分别同步存放在主硬盘和镜像硬盘里，例如有两颗500GB硬盘使用RAID 1模式组成磁盘阵列，那么，这两颗硬盘都会同步并完整存放使用者所储存的每一个档案，一旦主硬盘故障时，存放相同资料的镜像硬盘就能立刻接手，让NAS所提供的资料存取服务不致中断。

●RAID 5 模式, 能同时提供高度的数据保护能力、储存空间利用率以及数据存取效能。

●各自独立模式, 独立使用每颗硬盘的储存空间。

●软件控制模式, 使用 QNAP NAS 的 QTS 接口或使用专为 Windows 与 Mac 使用者所推出的 External RAID Manager 应用工具来设定 TR-004 的硬盘群组。

【电脑端QNAP External RAID Manager软件操控演示】

在使用模式上，威联通TR-004磁盘阵列外接盒可以直接通过USB连接线接在电脑上作为存储硬盘使用，这种模式称为“外接模式”；也可以通过USB连接线接在NAS上作为一个单独的存储池使用，这种模式称为“扩展模式”，扩展模式下用户可使用 QTS 中的“储存与快照总管”应用程序设定 RAID 群组、建立储存池与启用快照等。

下面我们先进行电脑端操控演示。

注意，TR-004配合电脑进行使用时，只能采用“外接模式”。与市面其它同类产品相比，这款产品支持电脑端软件层面的操控，可在威联通官网中下载一款名为QNAP External RAID Manager的应用程序。用户可以通过这款程序了解硬盘运行状况，并可进行更改 RAID 配置、查看日志、固件升级等高级功能。

初次使用时，电脑端先安装好QNAP External RAID Manager 应用程序(可在威联通官网中下载)。再将硬盘插入到TR-004中，接通电源，并通过USB连接线接入电脑，QNAP External RAID Manager 应用程序会自动识别接入的TR-004。

此时应该首先进行RAID的建立，External RAID Manager 应用程序会根据插入的硬盘数量给出可执行的RAID模式，譬如，笔者插入两块硬盘，可提供的RAID模式只有JBOD/RAID 0/RAID 1三种模式，这里我随机的选择了RAID1做演示。需要注意的是，构建RAID时，最好使用两块或多块容量相同的硬盘。如果容量不一样，在构建RAID模式时，只能够识别最小容量。为了让大家看的更清楚，接下来的实际操作中，我将选择一块4T的硬盘和一块250GB的硬盘做演示。

接下来，要对磁盘进行格式化处理，可以利用Windows系统下自带的磁盘管理工具进行操作。

格式化操作之后，就可以在计算机资源管理器中找到刚刚建立的这个RAID磁盘了。就像外接入电脑的移动硬盘，不同的是这个“移动硬盘”是具有RAID数据保护功能的。查询官方资料可知，TR-004最大可扩展容量高达 16EB，非常适合小型的影像工作室使用。

再来看看读写速度，写入和读取大文件的速度都能达到150MB/S以上，这样的读写速度已经超过千兆网线能够达到的最大速度了。可见TR-004通过USB3.0与电脑进行通讯一点也不比网线传输速度差。

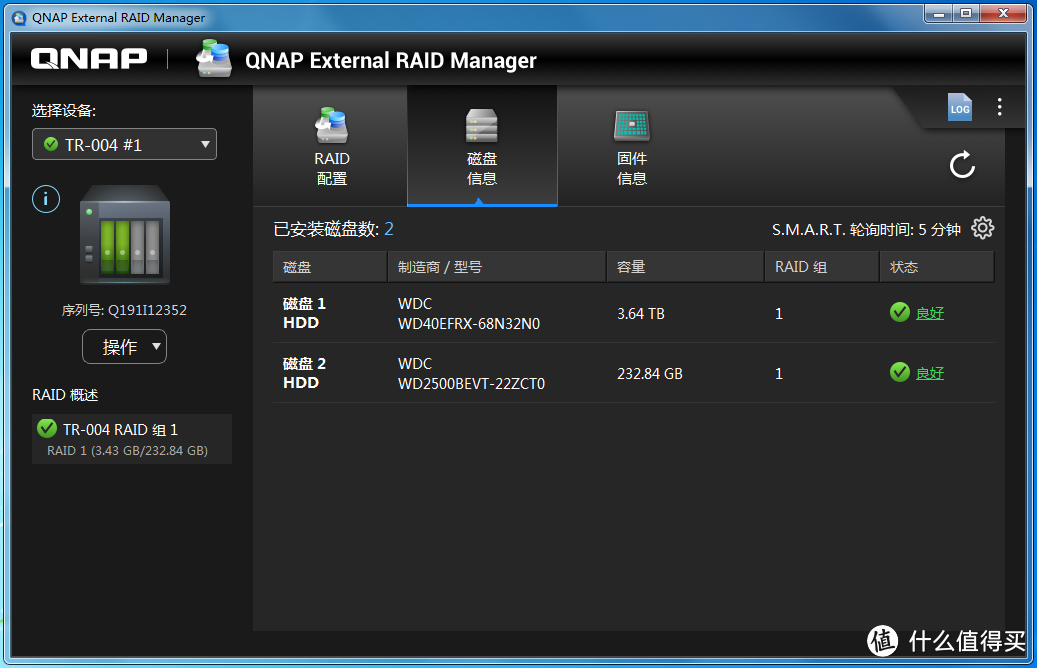

External RAID Manager 应用程序采用了图形化的操控界面，用户能够很轻松的使用这款软件。除了可以使用这款软件进行RAID构建之外，还可以查询磁盘信息和固件信息。

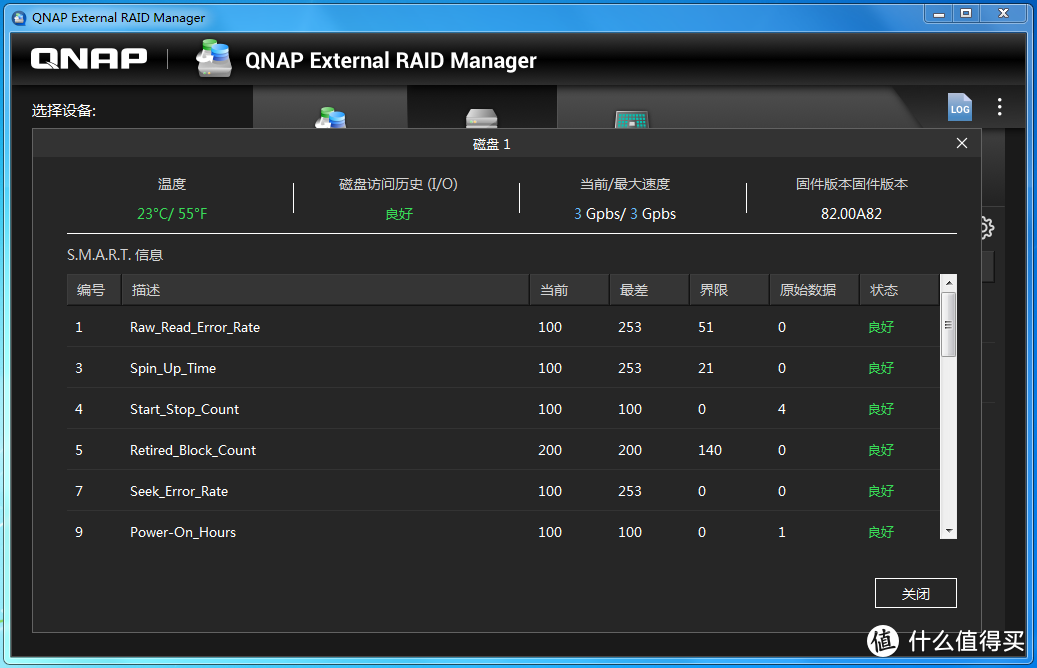

还可以通过这款软件查询每块磁盘的S.M.A.R.T.信息，了解每块硬盘的健康状态，这也是市面其它品牌同类产品做不到的。

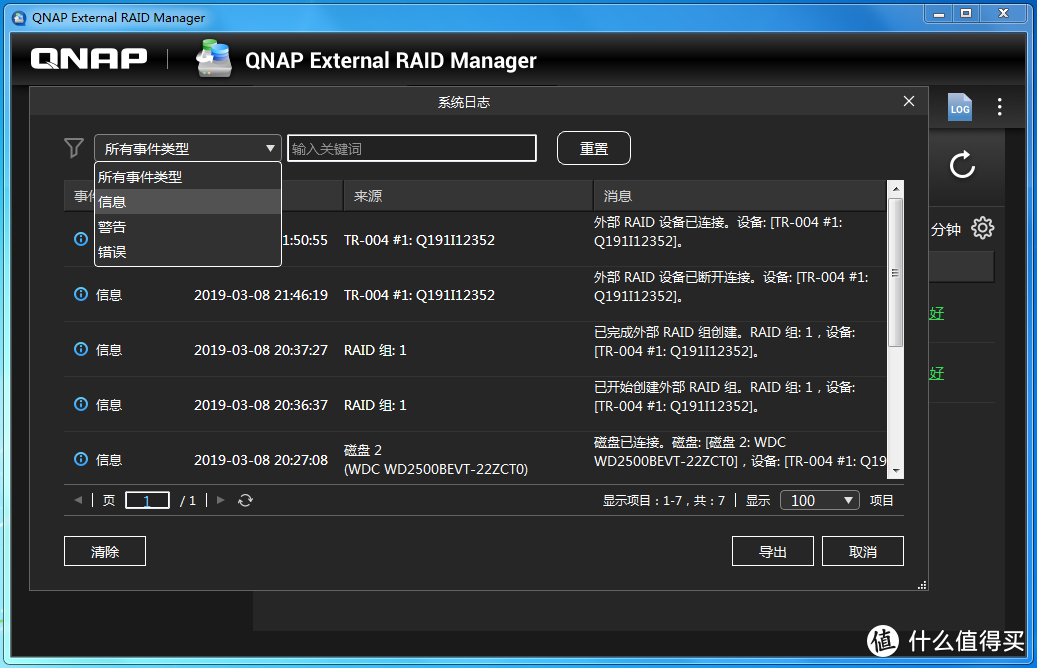

此外，External RAID Manager 应用程序还会自动记录设备内的所有事件，当异常状态发生时，将实时提供桌面讯息通知，让用户能立即掌握状况。用户也能通过系统日志对所有事件进行查看。

【QTS下使用详解】

前文重点说了TR-004配合电脑端使用的详细方法，下面说说在威联通NAS下如何使用这款产品。在NAS平台下，TR-004既可以通过“外接模式”使用，也可以通过“扩展模式”使用。

(1)“外接模式”使用

通过“外接模式”使用时，TR-004就相当于一个外置式的硬盘盒，可以实现跨平台文件存取。例如前文在电脑端配置好TR-004之后，就可以将TR-004直接接到NAS上拷贝文件，然后再拷贝到其它设备上，相当于一个大容量的移动硬盘。

(2)“扩展模式”使用

通过“扩展模式”使用时，TR-004则拥有了更多的玩法和更丰富的功能。可以通过威联通QTS操作系统下的“存储与快照总管”进行RAID构建、存储池与磁盘区构建，这意味着可以通过这款产品快速扩展原有旧NAS的存储空间，而不必购买新的更多盘位的NAS来解决存储空间紧张的问题。

具体的操作过程是这样的，将TR-004通过USB连接线接入到威联通NAS中(这里以威联通TS-551为例)，打开“存储与快照总管”，点选“External RAID Management”进入具体的管理界面。

进入到具体管理界面之后，点选“配置”进入“外部RAID设备配置向导”进行RAID配置。

接着进行存储池的构建，回到“存储与快照总管”界面，点选“创建”---“新存储池”进入“创建存储池向导”。

进入“创建存储池向导”之后，在“选择磁盘”界面，选择TR-004，并选择合适的RAID类型。

此操作会完全删除磁盘上原有的数据，系统会提示用户输入密码，以避免误操作带来的数据损失。

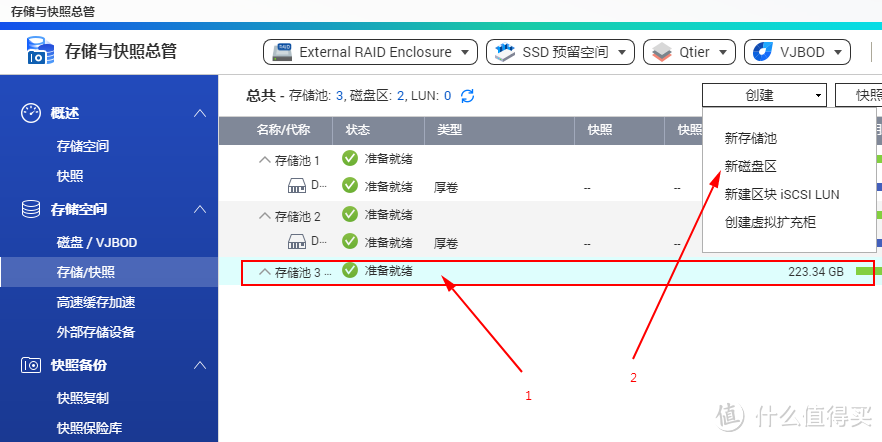

接下来进行“磁盘区”的构建，回到“存储与快照总管”界面，首先点选刚刚新建的“存储池”，然后选择“创建”---“新磁盘区”进入“磁盘区创建向导”。

进入“磁盘区创建向导”之后，根据需要进行具体的创建。

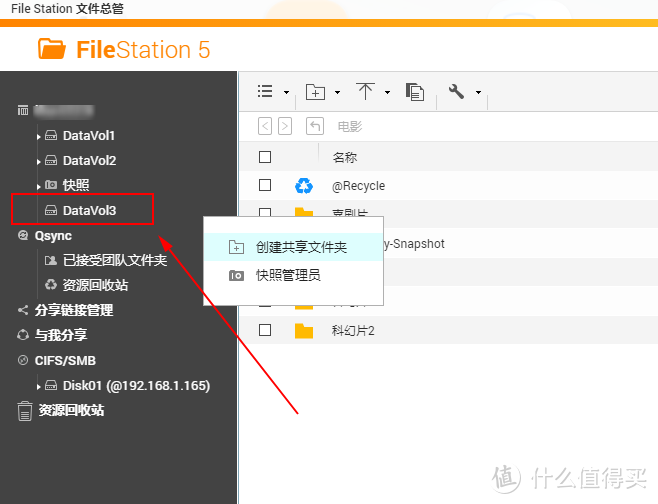

创建之后，就可以在“File Station”中找到刚才创建的这个磁盘区了。

总结说来，威联通TR-004磁盘阵列外接盒不仅支持硬件层面直接设置RAID，也支持软件层面通过External RAID Manager软件进行RAID设置，多样的RAID设置方法使得这款产品使用上更方便。在使用模式上，TR-004支持“外接模式”与“扩展模式”两种使用模式，通过“外接模式”使用时，TR-004就相当于一个外置式的硬盘盒，可以实现跨平台文件存取。通过“扩展模式”使用时，TR-004可以快速扩展原有旧NAS的存储空间。
