写在前面

本篇作为FlinkSQL的起始篇，主要介绍了FlinkSQL在使用的概述，通过本篇，可以快速上手。需要注意的一点是：FlinkSQL中的表是动态表，这是其特性之一。

1、FlinkSQL概述

FlinkSQL是架构于 flink core 之上用 sql 语义方便快捷地进行结构化数据处理的上层库；（非常类似 sparksql 和 sparkcore 的关系）

1.1、核心工作原理

整体上讲，FlinkSQL的核心工作原理如下：

将数据流（数据集），绑定元数据（schema）后，注册成catalog中的表（table、view）
然后由用户通过table API或者table SQL来表达计算逻辑；
由table-planer利用apache Calcite进行SQL语法解析，绑定元数据得到逻辑执行计划
再经过optimizer进行优化后，得到物理执行计划
物理执行计划经过代码生成器生成代码，得到transformation tree
transformation tree转成JobGraph后提交到Flink集群执行

下面给出一个样例对上述过程进行说明：

逻辑执行计划：通过Calcite，将SQL转化为逻辑执行计划。从逻辑执行计划中，可以看出，SQL的语句的执行顺序为from-->join-->where-->select。
在这里插入图片描述

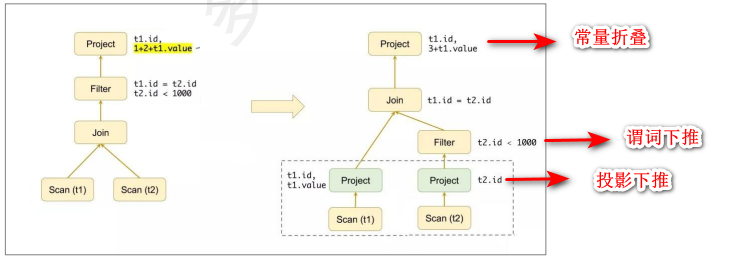

查询优化：FlinkSQL中存在两个优化器，RBO（基于规则的优化器）和CBO（基于成本的优化器）。

RBO（基于规则的优化器）：遍历一系列规则（RelOptRule），只要满足条件就对原来的计划节点（表达式）进行转换或调整位置，生成最终的执行计划。常见的规则包括：
- 分区裁剪（Partition Prune）、列裁剪
- 谓词下推（Predicate Pushdown）、投影下推（Projection Pushdown）、聚合下推、limit 下推、sort 下推
- 常量折叠（Constant Folding）：比如将1+2折叠为3
- 子查询内联转 join 等。

在这里插入图片描述

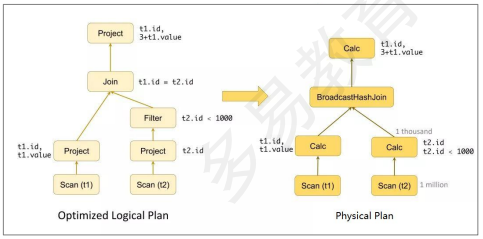

CBO（基于代价的优化器）：会保留原有表达式，基于统计信息和代价模型，尝试探索生成等价关系表达式，最终取代价最小的执行计划。CBO 的实现有两种模型：Volcano 模型和Cascades 模型。这两种模型思想很是相似，不同点在于 Cascades 模型一边遍历 SQL 逻辑树，一边优化，从而进一步裁剪掉一些执行计划。

根据代价 cost 选择批处理 join 有方式(sortmergejoin，hashjoin，boradcasthashjoin)。
比如前文中的例子，再 filter 下推之后，在 t2.id<1000 的情况下，由 1 百万数据量变为了 1 千条，计算 cost 之后，使用 broadcasthashjoin 最合适。

在这里插入图片描述

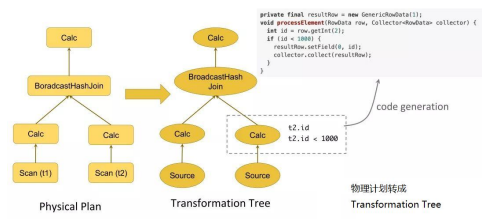

算子树（transformation tree）：将物理执行计划中的节点转化为对应的算子，即Flink中的一种Function，通过相应的条件动态生成代码。

1.2、动态表特性

与 spark、hive 等组件中的“表”的最大不同之处：FlinkSQL中的表是动态表！
Flink的核心决定了上述特性：

flink 对数据的核心抽象是“无界（或有界）的数据流”
对数据处理过程的核心抽象是“流式持续处理”

因而，flinksql 对“源表（动态表）”的计算及输出结果（结果表），也是流式、动态、持续的；

数据源的数据是持续输入
查询过程是持续计算
查询结果是持续输出

以下图为例：

“源表 clicks”是流式动态的；
“聚合查询的输出结果表”，也是流式动态的

这其中的动态，不仅体现在“数据追加”，对于输出结果表来说，“动态”还包含对“前序输出结果”的“撤
回（删除）”、“更新”等模式。它的核心设计是在底层的数据流中为每条数据添加**“ChangeMode（修正模式）标记”**，而添加了这种ChangeMode 标记的底层数据流，取名为 changelogStream
在这里插入图片描述

2、FlinkSQL编程概述

由于FlinkSQL建立在Flink core的基础之上，这里进行先对一个简单的FlinkSQL编程过程进行说明。
FlinkSQL编程包括TableAPI和SQLAPI，运用中更多地使用SQLAPI，这里对于TableAPI不做详细介绍，后续用到的时候再进行详细介绍。此外，在编程方式上，两种SQL可以进行混合使用。

2.1、FlinkSQL程序结构

导入依赖：

<dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-table-api-java-bridge_2.12</artifactId>
    <version>${flink.version}</version>
</dependency>

<dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-json</artifactId>
    <version>${flink.version}</version>
</dependency>

FlinkSQL编程步骤：

创建 flinksql 编程入口

EnvironmentSettings envSettings = EnvironmentSettings
									.fromConfiguration(new Configuration());
TableEnvironment tableEnv = TableEnvironment.create(envSettings);

将数据源定义（映射）成表（视图）

/*
* 把kafka中的一个topic，映射成一张FlinkSQL表
* kafka:{"id":1,"name":"zs","age":20,"gender":"male"}
* */
tableEnv.executeSql(
                 " CREATE TABLE KafkaTable (										"
                +	" 	id		int,                                                "
                +	" 	name	string,                                             "
                +	" 	age		int,                                                "
                +	" 	gender	string                                              "
                +	" ) WITH (                                                      "
                +	"   'connector' = 'kafka',                                      "
                +	"   'topic' = 'table_test',                                     "
                +	"   'properties.bootstrap.servers' = '192.168.247.129:9092',    "
                +	"   'properties.group.id' = 'testGroup',                        "
                +	"   'scan.startup.mode' = 'earliest-offset',                    "
                +	"   'format' = 'json'                                           "
                +	" )																"
);

执行 sql 语义的查询（sql 语法或者 tableapi）

 tableEnv.executeSql("select gender,avg(age) as avg_age from KafkaTable group by gender").print();

将查询结果输出到目标表
注：这里的输出通过print进行输出，已经合并到步骤3中
输入数据：

{"id":1,"name":"zs","age":20,"gender":"male"}
{"id":2,"name":"ls","age":30,"gender":"female"}
{"id":3,"name":"ww","age":40,"gender":"female"}
{"id":4,"name":"zl","age":50,"gender":"male"}

输出结果：
在这里插入图片描述

2.2、FlinkSQL，TableAPI方式

建表

 Table table = tableEnv.from(TableDescriptor
         .forConnector("kafka")
         .schema(Schema.newBuilder()
                 .column("id", DataTypes.INT())
                 .column("name", DataTypes.STRING())
                 .column("age", DataTypes.INT())
                 .column("gender", DataTypes.STRING())
                 .build())
         .format("json")
         .option("topic", "testTopic")
         .option("properties.bootstrap.servers", "192.168.247.129:9092")
         .option("properties.group.id", "testGroup")
         .option("scan.startup.mode", "earliest-offset")
         .option("json.fail-on-missing-field", "false")
         .option("json.ignore-parse-errors", "true")
         .build());

TableAPI

Table tableApi = table.groupBy($("gender"))
        .select($("gender"), $("age").avg().as("avg_age", "avg_age_2"));

执行

tableApi.execute().print();
