HBase的架构和原理(一)--HBASE集群构成

HBase集群组成

Hbase采用HMaster/HRegionServer主从架构搭建集群。由zookeeper、HMaster、HRegionServer、HDFS结点组成

---

Zookeeper

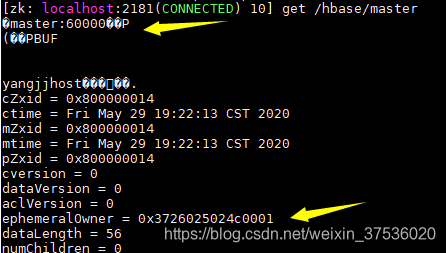

• HBase启动时，自动在Zookeeper上注册一个临时节点/hbase/master

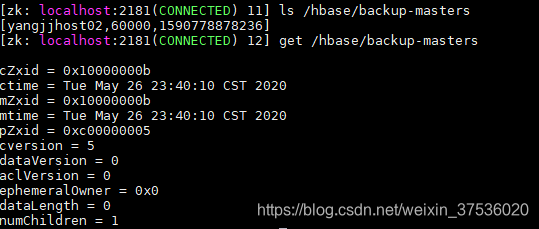

• 后续启动HMaster（启动命令为：hbase-daemon.sh start master），自动在/hbase/backup-masters目录下注册节点，这个目录下的节点被标记为一个热备份节点

• 活跃的HMaster和备份HMaster节点都会定期向Zookeeper发送心跳信息，如果一段时间内Zookeeper没有收到active HMaster的心跳，就会从backup-masters中随机挑选一个节点切换为active状态
• 热备份HMaster在将自己变为Active HMaster之前，会在/hbase/backup-masters目录下生成自己的临时节点

• HReginServer启动，在zk生成临时节点/hbase/rs
  HMaster不直接监控HReginServer，而是监控zk的/hbase/rs节点。若一个HReginServer节点宕机，zk收不到这个HReginServer节点的心跳，zk就会去删除与之对应的节点值


∴ ZooKeeper为HBase集群提供协调服务，它管理着HMaster和HRegionServer的状态(available/alive)及整个HBASE集群的元数据
∴ 当HMaster宕机的时候实现HMaster之间的failover(失败恢复）
∴ 当HRegionServer宕机时通知给HMaster，从而转移宕机的HRegionServer中的HRegion集合

HMaster

• HBase对外提供了元数据方法的接口，实现对表的增删改查操作
• 实现HRegionServer的负载均衡、及**HRegion的分配和调整

HRegionServer

• HRegionServer一般和DataNode在同一台机器上运行，实现数据的本地性

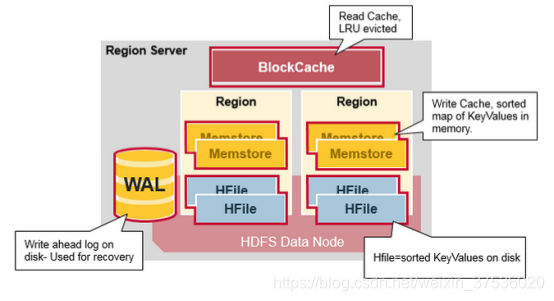

• HRegionServer存储和管理多个HRegion，由WAL(HLog)、BlockCache、Region组成
• HLog是HDFS上的一个文件，HMaster对HRegionServer的所有写操作请求都会先保证写入这个HLog文件后，才会真正更新MemStore，最后写入HFile中。采用这种模式，即使HRegionServer宕机后，依然可以从该Log文件中恢复数据。一般一个HRegionServer服务器只有一个HLog文件。0.94之前，所有的写操作串行执行，1版本之后，写操作可以并发执行。
• BlockCache是一个读缓存，基于局部性原理，把数据读取到内存，提高了读缓存的命中率，提升了读的性能。BlockCache缓存过大时，采用LRU（最近最少使用）策略回收内存。采用“空间局部性原理”：CPU在某一时刻需要某个数据，那么有很大的概率在一下时刻它需要的数据在其附近，将其附近数据放入缓存。采用“时间局部性原理”：某个数据在被访问过一次后，它有很大的概率在不久的将来会被再次的访问，将该数据放入缓存。

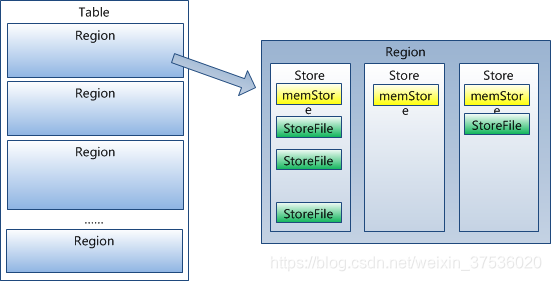

• HRegion由一个或者多个HStore(HStore)构成，每个HStore保存一个列族，由一个MemStore 、0个或多个StoreFile组成。
• HRegionServer和DataNode一般会放在相同的Server上实现数据的本地化（避免或减少数据在网络中的传输，节省带宽）

HDFS

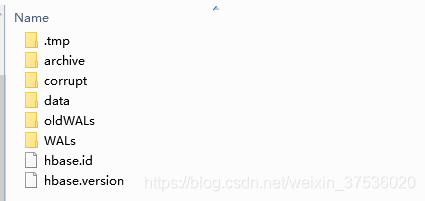

HBASE中的数据存储在HDFS。下面是HBase在HDFS中的⽂件布局

① .tmp：临时⽂件⽬录，主要⽤于HBase表的创建和删除操作。
(1) 表创建的时候⾸先会在tmp⽬录下执⾏，执⾏成功后再将tmp⽬录下的表信息移动到实际表⽬录下。
(2) 表删除操作会将表⽬录移动到tmp⽬录下，⼀定时间过后再将tmp⽬录下的⽂件真正删除

②WALs：存储集群中所有RegionServer的HLog⽇志⽂件

③ archive：⽂件归档⽬录
(1）所有对HFile⽂件的删除操作都会将待删除⽂件临时放在该⽬录
(2) Compaction删除HFile的时候，也会把旧的HFile移动到这⾥

④ corrupt：存储损坏的HLog⽂件或者HFile⽂件
⑤ hbase.id：集群启动初始化的时候，创建的集群唯⼀id。
⑥ hbase.version：HBase软件版本⽂件
⑦oldWALs：WAL归档⽬录。⼀旦⼀个WAL⽂件中记录的所有KV数据确认已经从MemStore持久化到HFile，那么该WAL⽂件就会被移到该⽬录

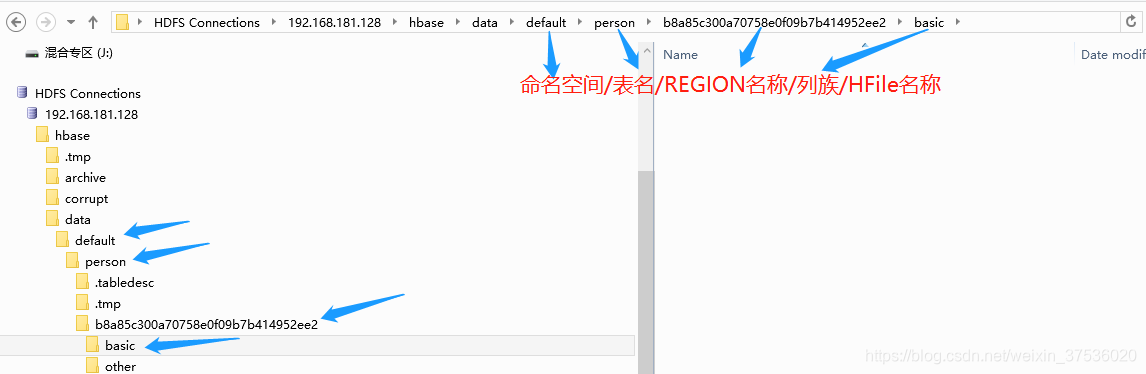

⑧ data：存储集群中所有Region的HFile数据
default表示命名空间，创建表时，未指定命名空间的表都会存储在该目录

⑨ data > hbase > meta 存储HBASE集群的元数据
命名空间hbase，表meta不分区，存储在一台HRegion结点上

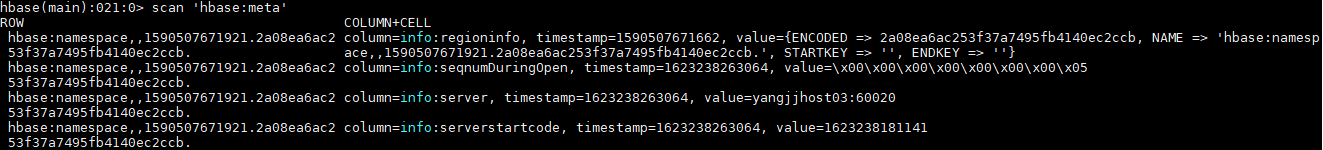

hbase shell客户端访问HBASE集群的元数据表：

describe ‘hbase:meta’ 查看元数据表表结构

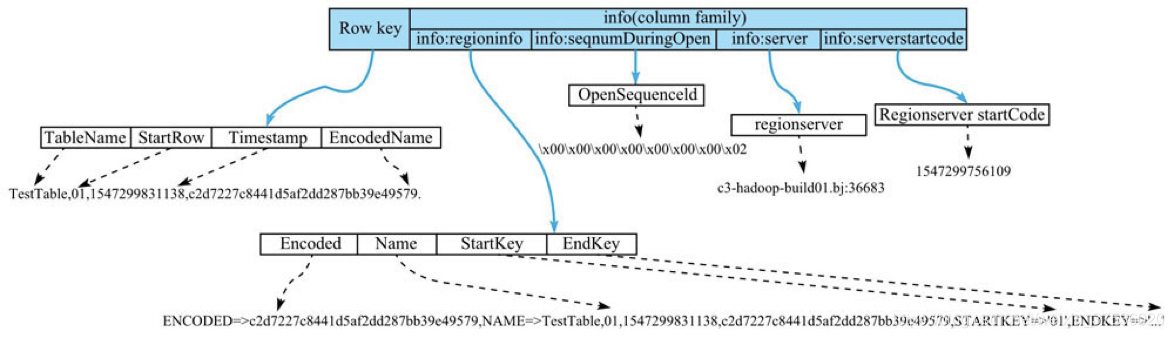

元数据表表结构
