HBase的架构和原理(三)--HFile文件的描述

HFile文件描述

从HBase开始到现在，HFile经历了三个版本
HFile在V1的格式

• V1的HFile由多个Data Block、可选的多个Meta Block、FileInfo、Data Index、Meta Index、Trailer组成
• DataBlock由一个魔数（Magic）和一系列的KeyValue(Cell)组成，魔数是一个随机的数字，用于表示这是一个Data Block类型。每个KeyValue对是一个简单的byte数组，且这个byte数组有固定结构。默认值是64KB

  KeyLength：Key占用长度
  ValueLength：Value占用长度
  Key-ROWLength：表示RowKey长度
  Key-Row：RowKey的值
  Key-ColumnFamilyLength：列族占用长度
  Key-ColumnQualifier：
  Key-TImeStamp:
  Key-KeyType:Key的操作类型Put/Delete
  Value：Cell中存储的二进制数据
• Meta块是可选的，FileInfo是固定长度的块，它纪录了文件的一些Meta信息，例如：AVG_KEY_LEN, AVG_VALUE_LEN, LAST_KEY, COMPARATOR, MAX_SEQ_ID_KEY等。
• Data Index和Meta Index纪录了每个Data块和Meta块的起始点、未压缩时大小、起始RowKey
• Trailer纪录了FileInfo、Data Index、Meta Index块的起始位置，Data Index和Meta Index索引的数量等。

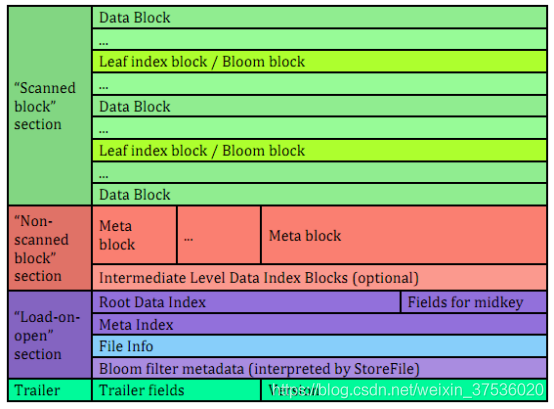

HFile的V2格式

在0.92版本中引入，目的是提升启动速度、减少启动时间，同时增加了延迟读的功能。这个版本增加了布隆过滤器Bloom Block

布隆过滤器：

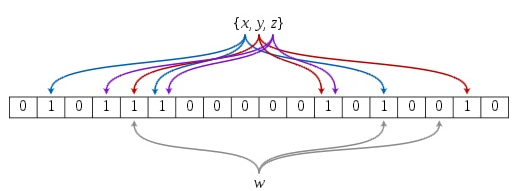

• 布隆过滤器可以用于检索一个元素是否在一个集合中（只能确定元素的不存在，不能确定元素的存在）。一个Bloom Filter基于一个m位的位向量（b1,…bm），这些位向量的初始值为0。另外，还有一系列的hash函数（h1,…hk）（默认是3个哈希函数），这些hash函数的值域属于1~m。下图是一个bloom filter插入x,y,z并判断某个值w是否在该数据集的示意图：

• RowKey的值为x经过三次HASH计算后，得到三个不同的HASH值，位向量中对应三个HASH值的位置标记为1.同理再计算y和z。
• 对于RowKey的值为w的检索，经过三次计算后，发现有一个位向量位置不为1，说明rowkey-w不在这个HFile集合中。若三个位向量位置都为1，说明rowkey存在这个HFile文件中。然后根据DataIndex 和 Trailer中块的起始为位置和数量，定位出RowKey的位置
• 由于HFile不止一个文件的情况，所以一个rowkey可能存在多个HFile文件中。这涉及到HFile的合并问题

HFile的V3格式

• HFile的V3版本在0.98之后提出，在V2格式后增加了标签部分。其他保持不变.所以对V2保持了兼容性。
• HFile V3主要的提高是压缩比和,通过对于key和value应用不同的压缩算法,可以获得更好对应key和value的位置信息，减少磁盘的读写，提高I/O速度
