VS4000P烧录程式操作指导

VS4000P烧录准备

VS4000P编程器简介：支持芯片种类约1.8万种、支持最大容量512Mbit、通讯和供电使用USB接口、支持Win XP/7/8/10系统

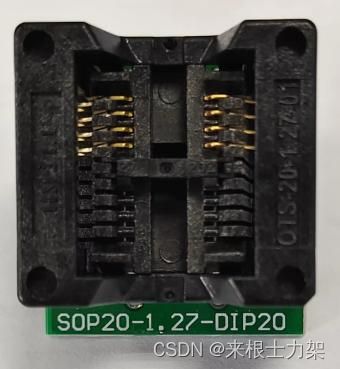

硬件设备如下：VS4000P编程器（标配包含编程器主机和USB电缆）、烧录底座（需要与烧录芯片GD25Q127CSIG的封装对应）。
如果有帮助，麻烦点个关注鼓励一下，后续会继续分享。

直接解压文件夹，VS4000P软件的安装方法极为简单，只要双击VXS4000P_Setup.exe，在每个弹出的窗口点击“下一步”，直到最后完成。安装成功后桌面上有个VS4000P的图标。

VS4000P烧录步骤

联机

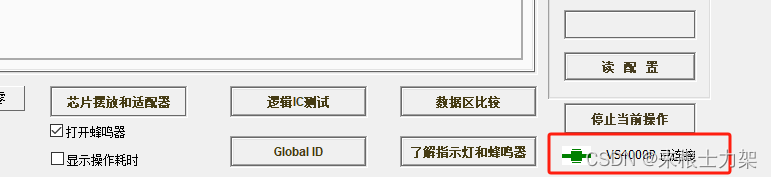

VS4000P不需要另外安装USB驱动程序。 第一次插入编程器硬件到电脑时，会有大约5-10秒的识别时间。这个就像一个U盘第一次插入到某个电脑的识别过程一样。注意：第一次使用时，插上硬件不要急于执行程序。 使用过程中，一般是先插上编程器，再启动运行软件。正常联机后，在软件的右下角显示如下，显示“VS4000P已连接”。

如果右下角显示“设备未连接”，说明设备未能正确连接。可能原因是：USB接口不良，或设备损坏。

选择器件

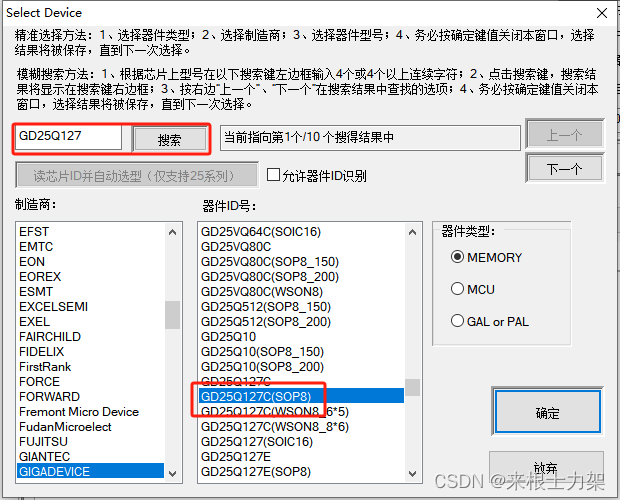

软件打开后，初次使用，需要先选择器件，本次烧录选择的器件是GD25Q127C(SOP8)。点击“选择器件”按钮。弹出选择器件对话框。有两种途径选择：第一种方法是从器件类型——制造商——型号选择 ；第二种方法，如果不是太了解分类等信息，可以采用搜索。如下图所示：
选择器件的信息是会被保留的。当用户选择好某个型号器件之后，下次打开软件时，自动默认为之前的选择状态。

放置芯片及底座

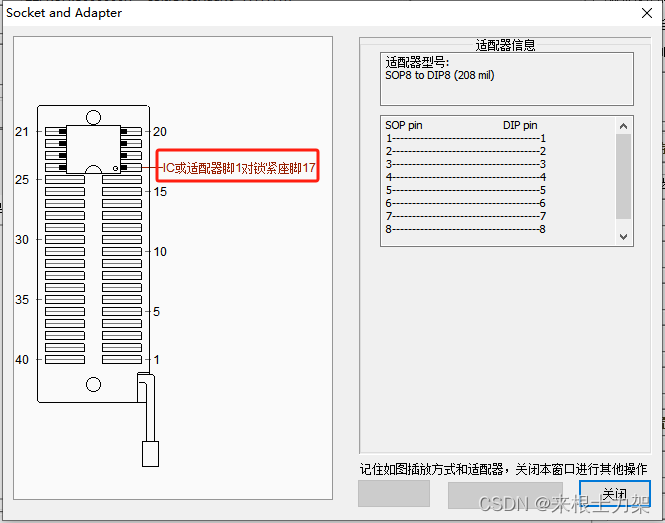

选择好器件GD25Q127C(SOP8)后， 此时将弹出一个窗口告诉您怎样在编程器上插放芯片，以及使用什么样的适配器，如下图所示。
注意：一定要根据提示的芯片摆放示意图放置芯片及底座。

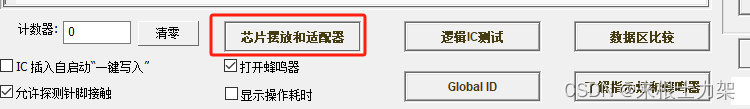

如果不知道怎样摆放，点击软件界面底部的“芯片摆放和适配器”查看。

选择文件

点击“打开文件”点击右上角的“浏览”，找到欲加载的数据文件（本次烧录文件：xxx.bin）。然后点击“确定”即可加在数据文件。
*注意：文件格式会自动识别，一般用户不需要改变本窗口任何默认的状态，找到文件然后点击确定即可。这里所讲的数据文件，是指用户想要写入到器件的数据文件。数据文件根据其格式控制信息的不同，分为intel HEX（intel 16进制），S19（Motorola 16进制）以及Bin格式（二进制），GAL器件专用 .jed格式。各种格式的文件，其来源一般是由某种编译平台生成的，或者是由编程器保存文件生成的。相对应以上格式文件的文件名，其后缀分别为 .hex、.S19 或 .bin。注意：后缀名不是格式信息的关键。就是说，不能通过修改文件后缀名来改变文件格式。不同格式的文件一定要用相应格式打开，才能正确的到解析（才能正确加载数据）。

烧录

选择好烧录文件后，依次选择“擦除”“插空”“烧写”“校验”，选好这些选项后，点击“一键写入”，会有默认的包含项目，一般不用改变。如果想改变：勾选右上角的相应选项即可。

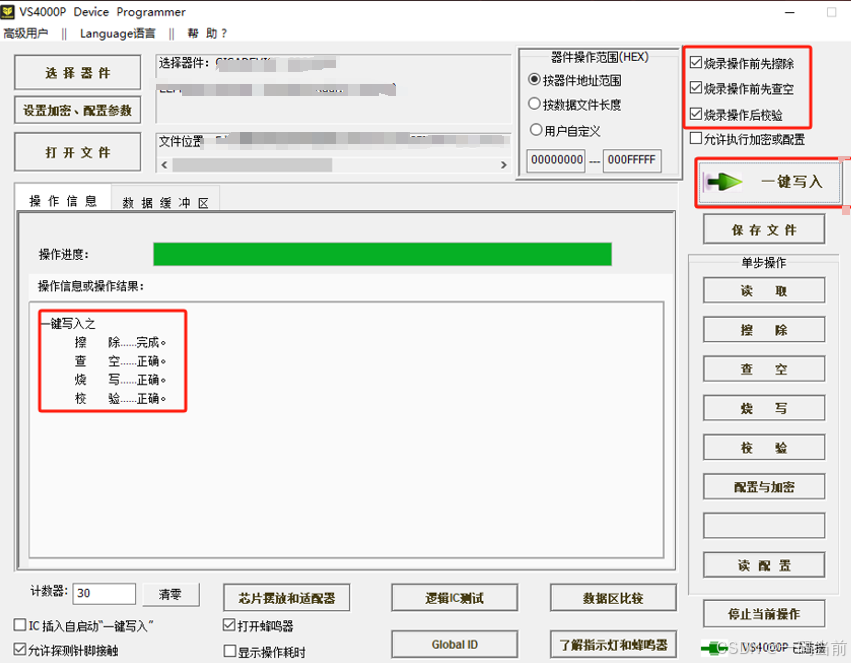

烧录过程只有放置（更换）芯片，点“一键写入”2个动作，极为简单。多个烧录步骤在点击“一键完成”之后，按步骤顺序自动完成。只要注意观察烧录完成之后的结果显示即可。烧录完成后如下图所示。

烧录完成后，可以“读取”查看烧录文件的校验和是否一致。确认烧录成功。

以上步骤，当软件关闭时被记忆。下次再打开软件时，只要加载文件就可以烧录。
