I2C—读写EEPROM学习笔记之I2C物理层与协议层

学MPU6050之终极棒棒瓶颈，忘了学I2C部分，导致后期有些代码看不懂。其中据说软件模拟I2C比硬件I2C好使，所以特此来学习一下。P话不多说，开始学习。

I2C协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由Phiilps公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要USART、 CAN等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

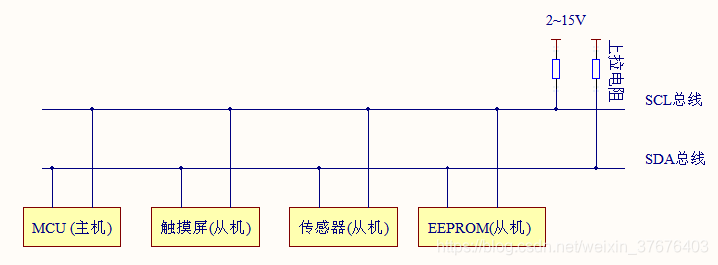

物理层特点：

• 它是一个支持多设备的总线。“总线”指多个设备共用的信号线。在一个I2C通讯总线中，可连接多个I2C通讯设备，支持多个通讯主机及多个通讯从机。
• 一个I2C总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线 (SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
• 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问。寻址机制。

线与特性
• 总线通过上拉电阻接到电源。当I2C设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。**高阻态=1，接地=0。**为了防止其他设备干扰。
• 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
