本文介绍了如何在Sonic中使用openconfig.json格式来配置ACL规则。首先，所有现有ACL会被移除，然后根据提供的JSON文件进行配置。在minigraph.xml中，将ACL规则绑定到端口或应用，例如将everflow表绑定到Ethernet16。接着，通过acl-load命令更新full ACL规则到configdb。可以参考GitHub上的示例JSON文件进行操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、目前ACL配置需要用到openconfig.json格式去操作；

ACL full update: an ACL rule definition file will be provided in openconfig json format；

All existing ACLs will be removed, and new ACLs will be configured according to the file.

二、之前关于ACL-TABLE,ACL-RULE-TABLE和port-mirror-table都从app_db放到了config_db

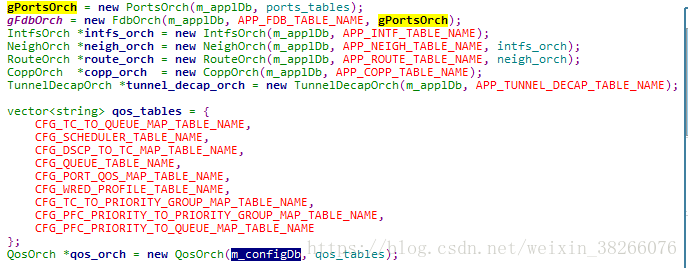

<从源码也可以看出来>

Move ACL_TABLE, ACL_RULE_TABLE, and PORT_MIRROR_TABLE to config DB, rename to ACL_TABLE, ACL_RULE and MIRROR_SESSION correspondingly.

三、具体步骤：

1、minigraph.xml中绑定到应用和端口

Minigraph文件绑定ACL规则到具体端口或者应用：

Vim /etc/sonic/minigraph

…….

<AttachTo>Ethernet16</AttachTo>

<InAcl>everflow</InAcl>

</AclInterface>

</AclInterfaces>

……

这里我将定义的everflow table绑定到了端口Ethernet16,当然，这里也可以是ERSPAN,portchanel之类的应用。

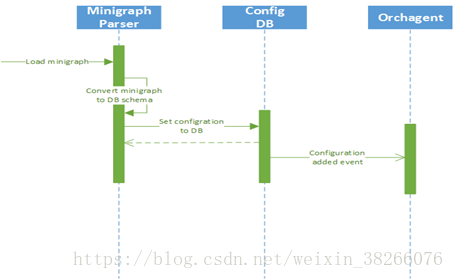

其流程如下：

通过acl-load update full ../../acl.json加载acl规则到configdb中。

参考目录：这里定义的参考文件

https://github.com/Azure/sonic-buildimage/blob/023a5b9714c8d2c41ab4469beae3569c0e43933a/src/sonic-config-engine/tests/t0-sample-acl.json

Acl.json文件定义如下：

{
	"acl": {
	"acl-sets": {
	"acl-set": {
	"dataacl": {
	"acl-entries": {
	"acl-entry": {
	"1": {
	"actions": {
	"config": {
	"forwarding-action": "ACCEPT"
	}
	},
	"config": {
	"sequence-id"
