测量开关电源纹波的方法

1、估算降压稳压器中的输出纹波

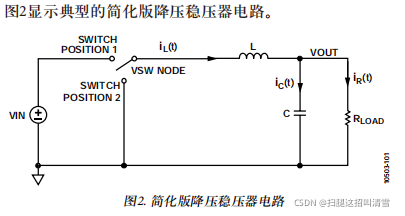

        对稳态条件下的输出纹波计算而言，不得忽略主要流经电 容C 的电感电流纹波。图 3 显示图 2 中开关位置 1 和开关位置 2对应的开关节点电压和电感电流波形。电感电流波形i L (t) 包含直流电流 (ILOAD) 和峰峰幅度的电流纹波∆I L 。

       直流电流只流入负载电阻 R LOAD ，因为电容阻止所有直流电 流经过它流出去。电感电流纹波在电容C 和负载电阻 R LOAD 之间分开。但是电容必须足够大，从而使其在开关频率 条件下的阻抗明显低于负载的阻抗。然后，因为大部分电感电流纹波都流经电容C ，电容就会提供足够的开关纹波过滤。

        图 4 展示了来自降压转换器的电容输出纹波。电容输出纹 波与零基准电平以上电容电流波形i L (t) 的正值部分包含的电 荷相关。电容电流波形与电感电流波形相同，但是没有 ILOAD成分。电容电流波形在开关期间一半的时间内都保 持在零基准电平以上，这使得电容电压V C (t) 增长，因为电荷正存储在电容板上。电容电流波形在零基准电平以下 时，V C (t) 就会降低。因此电容电流的两次过零事件之间 就是开关位置1 和开关位置 2 的一半，这会导致电容电压在 其最小值和最大值之间变化。





根据图4的电容上的电流波形计算输出的纹波大小：

电容上的电荷量Q=C*V

电容上的电荷量Q=I*T

C*V= 1/2 (1/2 * Fsw * ∆I / 2) = ∆I / (8 * Fsw）

∆V = ∆I / (8 * Fsw * C）

其中：

∆v 为电容电压纹波。

∆I  为电感电流纹波。

Fsw 为开关频率。

C 为电容。

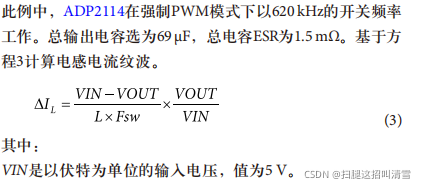

例子：

这里的输出纹波的计算可以参考我的一篇DCDC电感的计算文章，里面有详细的介绍。

2、示波器测量纹波的方法

2.1  错误的测量纹波的方法

2.2  还算正确的方法

探头要接接地环，示波器设置带宽限制20M.

2.3  最正确的方法：

      最佳方法是使用50 Ω同轴电缆，该电缆维持在50 Ω环境下， 并通过可选的50 Ω示波器输入阻抗端接。在开关稳压器输出 电容和示波器输入端之间放置一个隔直电容。电缆的另一 端可通过非常短的飞线直接焊接到输出电容上(参见图12和 图13)。这样可以保持信号完整性，尤其是在较宽的带宽范 围内测量电平非常低的信号时。
