matplotlib之pyplot模块–python绘图

导入包

import matplotlib.pyplot as plt

坐标轴

通过xlim()和ylim()函数来设置坐标轴范围

plt.xlim((-5, 5))
plt.ylim((-2, 2))

通过xlim()和ylim()函数来设置坐标轴名称、字体、大小

plt.xlabel('x轴', fontdict={'family': 'SimHei', 'size': 30})
plt.ylabel('y轴', fontdict={'family': 'SimHei', 'size': 30})

通过xticks()和yticks()函数来设置坐标轴刻度、字体、大小

plt.xticks(np.arange(-5, 5, 0.5),fontproperties = 'Times New Roman', size = 10)
plt.yticks(np.arange(-2, 2, 0.3),fontproperties = 'Times New Roman', size = 10)

通过rcParams模块来调整刻度的方向：in、out、inout依此表示刻度朝内，外和内外兼有默认为out

plt.rcParams['xtick.direction'] = 'in'
plt.rcParams['ytick.direction'] = 'in'

以上代码就是控制坐标轴刻度线的朝向，但是要放在画图的前面，否则会失效。

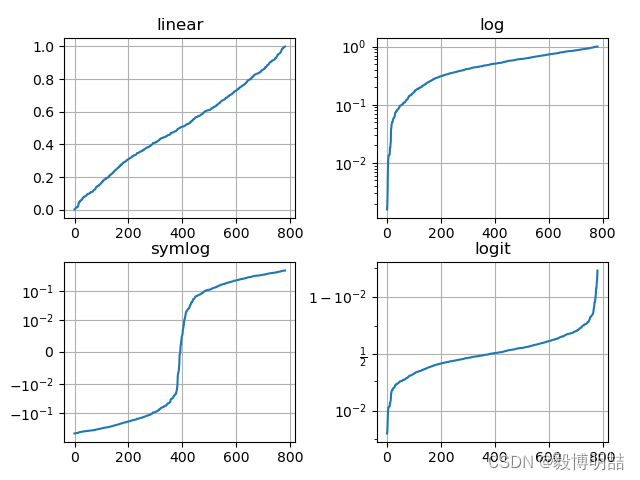

xscale()和yscale()函数的作用都是设置坐标轴的缩放类型，其中缩放类型取值范围为{"linear", "log", "symlog", "logit", ...}默认为linear

例如

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(19880801)

# 构造数据，要求数据都在0-1之间，否则不能设置logit缩放类型
y = np.random.normal(loc=0.5, scale=0.4, size=1000)
y = y[(y > 0) & (y < 1)]
y.sort()
x = np.arange(len(y))


# linear，默认缩放类型
plt.subplot(221)
plt.plot(x, y)
plt.yscale('linear')
plt.title('linear')
plt.grid(True)

# log
plt.subplot(222)
plt.plot(x, y)
plt.yscale('log')
plt.title('log')
plt.grid(True)

# symmetric log
plt.subplot(223)
plt.plot(x, y - y.mean())
plt.yscale('symlog', linthresh=0.01)
plt.title('symlog')
plt.grid(True)

# logit
plt.subplot(224)
plt.plot(x, y)
plt.yscale('logit')
plt.title('logit')
plt.grid(True)

plt.subplots_adjust(top=0.92, bottom=0.08, left=0.10, right=0.95, hspace=0.25,
                    wspace=0.35)

plt.show()

解决中文乱码问题

plt.rcParams['font.sans-serif'] = ['SimHei']

图标

通过title()函数来设置标题、字体、大小

plt.title('图标题', fontdict={'family': 'SimHei', 'size': 30})

通过legend()函数来设置图例、位置、字体、大小

plt.legend(loc="lower left", prop={'family': 'Times New Roman', 'size': 26})

Legend()参数调整图例位置

matplotlib.pyplot.legend(loc='String' or Number, bbox_to_anchor=(num1, num2))

1. 1.loc参数的具体使用情况如下：
   String由两个单词拼合而成，第一个单词为upper/center/lower,用于描述摆放位置的上/中/下，第二个单词为left/center/right，用于描述摆放位置的左/中/右，例如右上，即为upper right。对应的有Number参数与之对应，具体请看下文：
   注：loc参数用于大致调整图例位置。

位置	String
右上	upper right	1
左上	upper left	2
左下	lower left	3
右下	lower right	4
正右	right	5
中央偏左	center left	6
中央偏右	center right	7
中央偏下	lower center	8
中央偏上	upper center	9
正中央	center	10

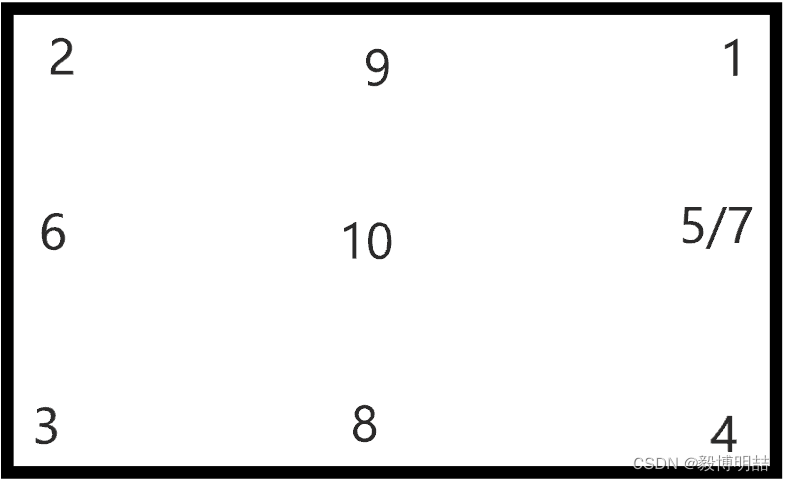

具体在图中的位置见下图：

1. 2.bbox_to_anchor参数的使用情况如下：

bbox_to_anchor被赋予的二元组中，num1用于控制legend的左右移动，值越大越向右边移动，num2用于控制legend的上下移动，值越大，越向上移动。
注：bbox_to_anchor参数用于微调图例位置。

图片存储与展示

plt.savefig(out_path) # 存储单图，out_path：保存图像的路径，即图片的位置及名称格式。
plt.show()    #图片展示
save_image(fake_images, './img/fake_images-{}.png'.format(epoch + 1))
plt.savefig('./img/pic-{}.png'.format(epoch + 1)) # 存储多张图片

lt.show() #图片展示
save_image(fake_images, ‘./img/fake_images-{}.png’.format(epoch + 1))
plt.savefig(‘./img/pic-{}.png’.format(epoch + 1)) # 存储多张图片
