Qt中视图 场景 图元坐标的转换

场景坐标

场景坐标是所有图元的基础坐标系统。场景坐标系统描述了顶层的图元，每个图元都有场景坐标和相应的包容框。场景坐标的原点在场景中心，坐标原点是X轴正方向向右，Y轴正方向向下。

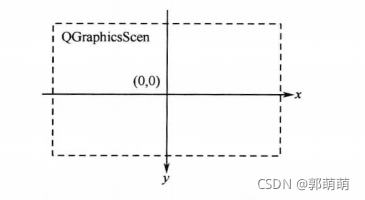

QGraphicsScene类的坐标系以中心为原点（0,0），如下图所示。

视图坐标

视图坐标是窗口部件的坐标。视图坐标的单位是像素。QGraphicsView视图的左上角是（0,0），X轴正方向向右，Y轴正方向向下。所有鼠标事件最开始都是使用视图坐标。

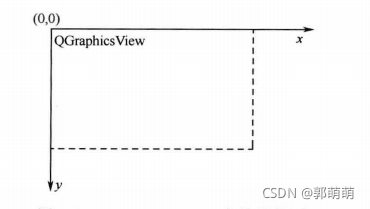

QGraphicsView类继承自QWidget类，因此它与其他的额QWidget类一样，以窗口的左上角作为自己坐标系的原点，如下图所示。

图元坐标

图元使用自己的本地坐标，这个坐标系通常以图元中心为原点，这也是所有变换的原点。图元坐标方向是X轴正方向向右，Y轴正方向向下。创建图元后，只需要注意图元坐标即可，QGraphicsScene和QGraphicsView会完成所有的变换。
QGraphicItem类的坐标系，若在调用QGraphicsItem类的paint()函数重绘图元时，则以此坐标系为基准，如下图所示。

转换

根据需要，Qt提供了这三个坐标系之间的相互转换函数，以及图元与图元之间的转换函数，若需从QGraphicsItem坐标系中的某一点坐标转换到场景中的坐标，则可调用QGraphicsItem的mapToScene()函数进行映射。而QGraphicsItem的mapToParent()函数则可将QGraphicsItem坐标系的某点坐标映射到它的上一级坐标系中，有可能是场景坐标，也有可能是另一个QGraphicsItem坐标。
Graphic View框架提供了多种坐标变换函数，见下表。

映射函数	转换类型
QGraphicView::mapToScene()	视图到场景
QGraphicView::mapFromScene()	场景到视图
QGraphicsItem::mapFromScene()	场景到图元
QGraphicsItem::mapToScene()	图元到场景
QGraphicsItem::mapToParent()	子图元到父图元
QGraphicsItem::mapFromParent()	父图元到子图元
QGraphicsItem::mapToItem()	本图元到其他图元
QGraphicsItem::mapFromItem()	其他图元到本图元

此外还有获取鼠标在屏幕中的坐标：mapFromGlobal();
