A101 - OSPF - 概述与原理

一. 概述

OSPF 是基于链路状态的路由协议，工作在 IGP 内，会在全网形成统一的 LSDB 数据库，Router 根据 LSDB 以自身为 Root 节点使用迪杰斯特拉(Dijkstra)算法生成 SPF 并基于此生成路由。因为其触发更新，路由控制，区域，无环，收敛速度快等特点，特别适合在大型企业网络中部署。

二. 原理

2.1 基础概念

• ProcessID: 在 OSPFv4 中本地区分不同的 OSPF 进程；
• RouterID: 在进程内唯一标识一台路由器，可手动配置，可自动生成；
• AreaID: 在进程内标识一个 Area，长度 32 bit，可使用点分十进制表示；
• Cost: OSPF 每种接口都会对应一个 Cost 值，在路由入方向累加；
• OSPF 三张表: 邻居表，LSDB 表， 路由表；
• OSPF 报文类型:
  • Hello - 类型1 - 发现和维护邻居关系
  • Database Description - 类型2 - 交互 LSDB 摘要
  • Link State Request - 类型3 - 请求 LSA
  • Link State Update - 类型4 - 发送 LSA
  • Link State Ack - 类型5 - 确认 LSA
• OSPF 链路类型:
  • 实际链路类型：p2p p2mp brocast non-brocast
  • ospf 链路描述: StubNet TransNet P2P Virtual-link

2.2 报文

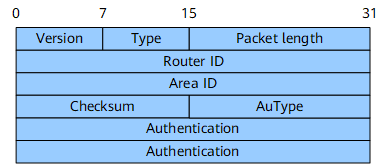

2.2.1 报文头部

• RouterID:
  • 建立邻居条件 - 域内 Router-id 不可相同
• AreaID:
  • 建立邻居条件 - 邻居间 AreaID 必须相同
• authentication:
  • 建立邻居条件 - 认证必须通过

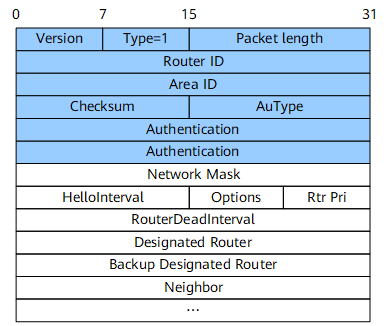

2.2.2 Hello 包

Hello 报文的交互使用 224.0.0.5(普通 Router), 224.0.0.6(DR/BDR) 两个地址，P2P 中可指定单播交互；

• Network Mask:
  • 建立邻居条件 - MA 中必须一致， P2P 不要求，P2MP 可关闭
• HelloInterval: 为交互 hello 报文的频率, 默认为 10s
  • 建立邻居条件 - 邻居间必须一致
• Options: 额外功能/信息选项, E=是否支持外部路由, MC=是否支持转发组播数据包, N/P=是否为 NSSA 区域;
  • 建立邻居条件 - 特殊区域必须一致
• Rtr Pri: DR/BDR 的选举优先级，默认为 1 越大越优，0 则表示不参加 DR/BDR 选举；
  • 建立邻居条件 - MA 网络中不能多有 Router 均为 0
• RouterDeadInterval: 邻居失效时间，默认为 40s
  • 建立邻居条件 - 邻居间必须一致
• Designated Router / Backup Designated Router: hello 中携带 DR/BDR 的 routerID;
• Neighbor: 发出该报文接口的所有已知 Nei 的 RouterID；

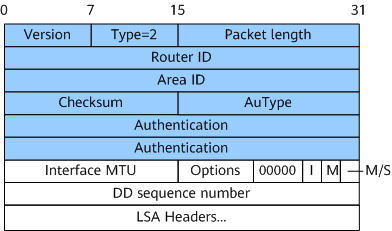

2.2.3 DD 报文

两台设备在邻接关系初始化时，使用 DD 报文描述本端设备的 LSDB，报文包含每个 LSA 的头部；

• Interface MTU: 不分片的情况下，该接口可发出最大的 IP 报文长度；
  • 建立邻接条件 - 必须保证两端 MTU 一致，否则会卡在 exstart/exchange 状态；
• Options: E=是否支持外部路由， N/P=处理Type-7 LSA, DC: 处理按需链路；
• I: 第一个报文 DD 置 1 ，否则为 0；
• M: 是否为最后一个 DD 报文；
• M/S: 邻居间交互 DD 报文前，确认主从，RouterID 大的为主，M/S 为 1 是标识发送方为主路由器；
• DD sequence： DD 报文序列号，用于确保 DD 传输的可靠性和完整性；
• LSA Headers: DD 报文中的 LSA 头部，LSA 头部可以唯一标识一个 LSA;

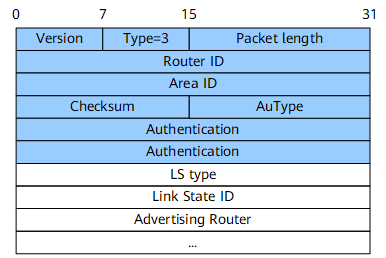

2.2.4 LSR 报文

用于向邻居请求 DD 中有，但本地 LSDB 中没有的 LSA；

• LS type: LSA 的类型号
• Link State ID: 与 LS type 一起描述路由域内唯一的 LSA;
• Advertising Router: 产生该 LSA的路由器的 RouterID；
• LS type + Link State ID + Advertising Router 可以唯一标识一个 LSA；
• LSA 的新旧程度需要根据 LSA 内部的 LS sequence number, LS checksum 和 LS age 判断；

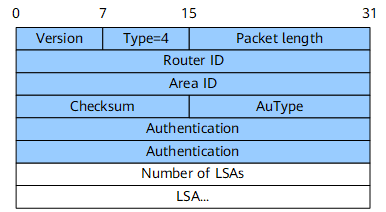

2.2.5 LSU 报文

向对端设备发送其需要的 LSA 或者泛洪本端更新的 LSA；

• Number of LSAs: 报文中包含的 LSA 数量；
• LSA: 具体的每个 LSA，有独立的结构；

2.2.6 LSAck 报文

向对端设备发送其需要的 LSA 或者泛洪本端更新的 LSA；

• LSAs Headers: 告知邻居已收到的 LSA 信息；

2.3 DR 与 BDR

• 作用: 在 MA 网络中，将 LSA 同步的算法规模由 N^2 降低为 N，同时也方便对 MA 网络的描述；
• 选举: 大的接口优先级 > 大的 RouterID，如果收到的 hello 报文中已携带 DR/BDR, 不抢占；
• 过程:
  • 接口 UP 后，路由器发送无 DR/BDR 的 Hello 报文，并进入 wait 状态，等待一个 Holdtime;
  • 在 wait 状态下，收到包含 DR/BDR 的 Hello 报文，停止 wait，进入 Two-Way;
  • 在 wait 结束时，基于选举规则与现有的邻居信息，选举 DR/BDR；
  • 当 DR 故障时，BDR 变为 DR，其他非 0 优先级的路由器选举 BDR；
• 优化: 如果 MA 网络的实际拓扑是 P2P 建议更改链路类型为 P2P, 可以加快收敛；

2.4 收敛过程

• Down:
  • 进入 - 启动 OSPF 进程后；
  • 动作 - 发出 Nei 为 Null 的 hello 包；
• Init：
  • 进入 - 收到 Nei 为 Null 的 hello 包；
  • 动作 - 发送 Nei 不为 Null 的 hello 包；
• Two-way:
  • 进入 - 收到 Nei 有自身的 RouterID 的 hello 包；
  • 收敛 - Dother 间保持该状态；
  • 动作 - 发送不包含摘要的 DD 报文；
• ExStart:
  • 进入 - 发送过不包含摘要的 DD 报文后;
  • 动作 - 等待对端的 DD 报文并完成主从选举；
• ExChange:
  • 进入 - 主从选取完毕，开始正式交互 DD 报文；
  • 动作 - 邻居间进行 DD 报文的交互；
• Loading:
  • 进入 - 邻居间完成 DD 信息的交互，开始同步 LSA；
  • 动作 - 依据 DD 信息，相互请求自身不存在的 LSA，直至完全相同；
• Full:
  • 进入 - LSA 同步完毕，LSDB 完全相同；
  • 收敛 - 此后进入 SPF 的计算并生成路由；
