Eplan使用入门

---

一、软件介绍

EPLAN Electric是一款专为电气工作人员打造的专业自动设计软件，是电气领域中真正的计算机辅助工程CAE工具。

---

二、下载安装

1. 解压【eplan2022】安装包 —下载链接
2. 管理员运行【setup】默认点点点——安装


1. 打开C盘路径：C:\Windows\System32\drivers\etc\，以记事本方式打开【hosts】文件，在文件末端插入下列代码，然后保存
   0.0.0.0 eplan.prod.sentinelcloud.com
0.0.0.0 licensingservice.epulse.cloud

2. 打开安装包里边的【crack】文件夹

   • 复制【vcruntime140】文件到安装路径下（桌面【EPLAN Electric P8 2022】图标选择【打开文件所在的位置】）
   • 替换【Eplan.IdentityClient.Coreu】文件到C:\Program Files\EPLAN\Common\IdentityClient

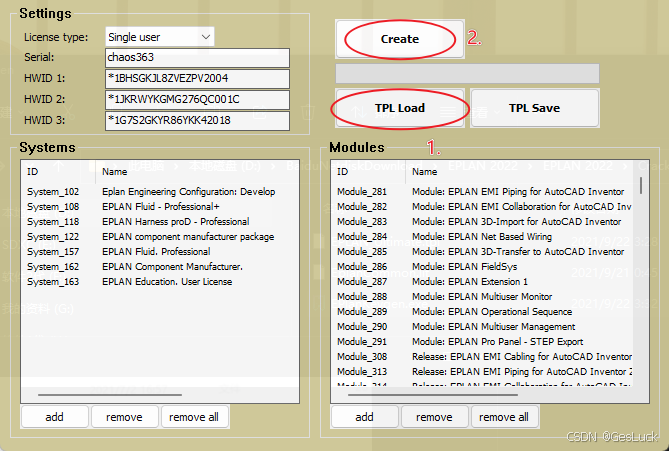

   • 打开【Keygen】文件夹，管理员运行【EPlanKeygen】，点击【TPL load】（选【EPLAN_Ultimate】，点击【打开】）；点击【Create】，点击【保存】


3. 双击桌面【EPLAN Electric P8 2022】图标启动软件，点击【稍后登录】，勾选【不再提示】，点击【确定】，软件激活到2300年。

---

三、入门绘制

1. 理解原理

绘制前先想清楚电路是怎么工作的，如下（电源分配）：

• 机柜入户电源220V（电位连接点L、N）→ 上电按钮（断路器QF1）→机柜空开（断路器QF2
  • 空开 → 滤波器（黑盒、设备连接点）→ 中断点
    • 滤波器 → 开关电源（变压器）→中断点
  • 空开 → 熔断器（FU）→ 插座
  • 空开 → 散热风扇（耗电设备）

2.新建项目

项目 -> 新建—输入—项目名

• 关闭：软件中只显示当前做的项目
• 删除：直接删除文件夹
• 属性：项目的一些信息

• GB_:国标
• GOST:俄罗斯电气标准
• IEC_:国际电工委员会标准——常用
• NFPA_:美国国家消防协会标准

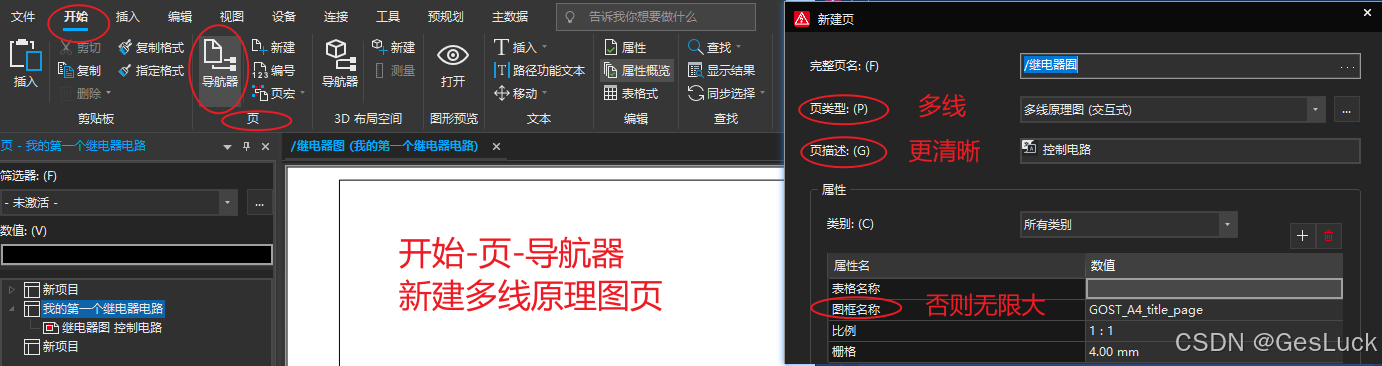

3.新建页面

菜单栏“开始”→ 页（导航器） →右击项目“新建”

• 完整页名：
  • 为图纸设置“高层代号”（如=）和“位置代号”（如+），这有助于结构化地管理大型项目。对于入门练习，可以先不设置。
• 页类型：重要！
  • 从下拉列表中选择 “多线原理图（交互式）”
• 页描述：重要！
  • 填写 “主电路” 或 “控制电路” 等描述性文字，图纸名称，一目了然地知道这页图纸的内容。
• 图框名称：重要！
  • 找到符合国家标准的图框（如A4、A3等尺寸），必须选择！ 否则页面会是无限大的空白。

4.开始绘制

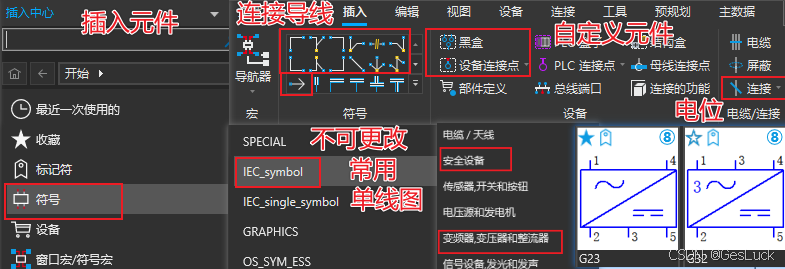

绘图的核心逻辑是： 插入中心/IEC_symbol -> 给设备命名（代号）-> 插入/符号 连接导线

• 插入元件（符号 / 自带元件）
  • 插入→线缆（连接-电位连接点）：220V入户电源端子
  • 插入→线缆（连接-电位定义点）：线缆信息（号码管、线径、颜色…）
  • 插入中心→符号（IEC_symbol）：断路器（空开）、变压器（开关电源）、安全设备（熔断器）、端子和插头（插座）、耗电设备（散热风扇）
    • 显示设备标识符：电气设备符号
    • 描述：备注信息

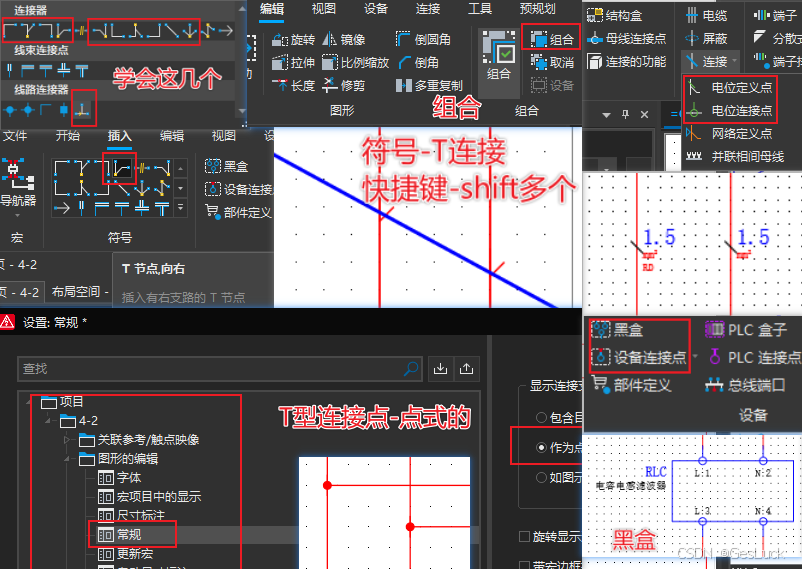

• 插入黑盒（无符号的自定义设备）
  • 插入→设备（黑盒）→设备连接点（Tab键改变方向）
  • 搜索（对齐→ 对齐到栅格）
  • 编辑→ 组合（将黑盒设备组合成一个整体设备）
  • 插入滤波器（接线默认规则是上进 / 母线段，下出 / 负载端）
• 连接导线
  • 插入→符号（右上角、T节点向右 ） →鼠标点击到放置位置自动闭合线路
  • 插入→符号（中断点 / Tab键改变方向；Shift快捷键）

---

四、绘图技巧

1. 保存（做完项目一定 另存为 你知道的路径文件——否则重做）

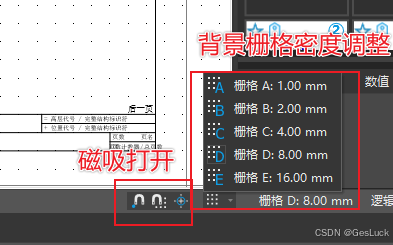

2. 栅格、磁吸（体会下，逻辑点磁吸不顺滑）


3. 恢复默认、设置成中文（设置中查找语言，全部语言选项选中文）

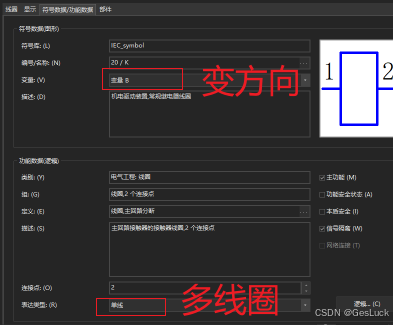

4. 元件更换方向（属性-符号-变量）、拖1个线圈出现2个（表达类型）


5. 常见符号标识

• 电源分配
  • 交流电源三相：L1、L2、L3
  • 交流设备三相：U、V、W
  • 接地：PE
  • 电机：M / G
  • 按钮： SB
  • 行程开关：SQ
  • 接触器/触点：KM
  • 断路器：QF
  • 滤波器：RC-电容滤波、LC-电感滤波
  • 熔断器：FU
  • 隔离开关：QS
  • 普通刀开关：Q
• 继电器
  • 电磁继电器/触点：KA（KV：欠电压、KI：过电流）
  • 时间继电器：KT
  • 热继电器：FR
  • 速度继电器：KS
• 灯信号装置
  • 灯/闪光灯：HL（GN-绿、BU-蓝、WH-白）
  • 电铃：HA
  • 蜂鸣器：HZ
  • 电压表：PV
  • 电流表：PA

元件符号1
原件符号2
文字符号

---

五、示例项目

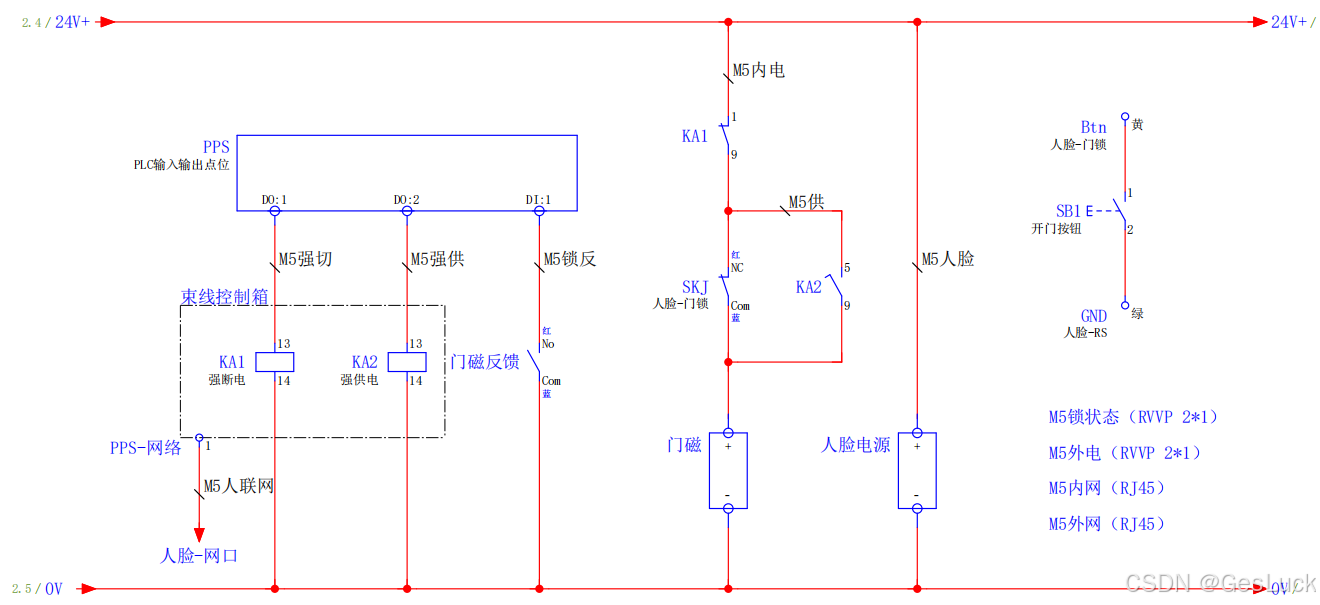

人脸门禁控制原理：

• 人脸机的两个门锁信号（Nc/com-Btn/GND）功能：Btn开门按钮按下，门禁的Nc点断开，门禁打开
• 系统控制门禁强开门：PLC输出点接强断电继电器，常闭点接门锁供电，与门禁的Nc串联
• 系统控制门禁强关门：PLC输出点接强供电继电器，常开点与门禁的Nc点并联，达到刷卡也开了的目的
