activity子流程和一般流程定时任务的实现---定时任务

1.一般流程

定时边界事件的如上。

开始时间：开始执行定时任务的时间，若无特殊需求一般只设置开始时间即可。

结束时间：停止执行定时任务的时间，必须是ISO_8601格式的时间,如上图

循环时间：隔多长时间执行一次，必须是ISO_8601格式的时间,如上图

持续时间：多长时间后执行.

“R”指的是循环几次,如R3/PT5H指的是重复三次，每次间隔5小时

ISO_8601的时间格式：（P,Y,M,W,D,T,H,M,S）

P :开始标记

Y:年

M:月

W:周

D:天

T:日期和时间的分割符，只要有时间，即使没有年月日，T也不能省略

H:时

M:分钟

S:秒

是否取消活动:

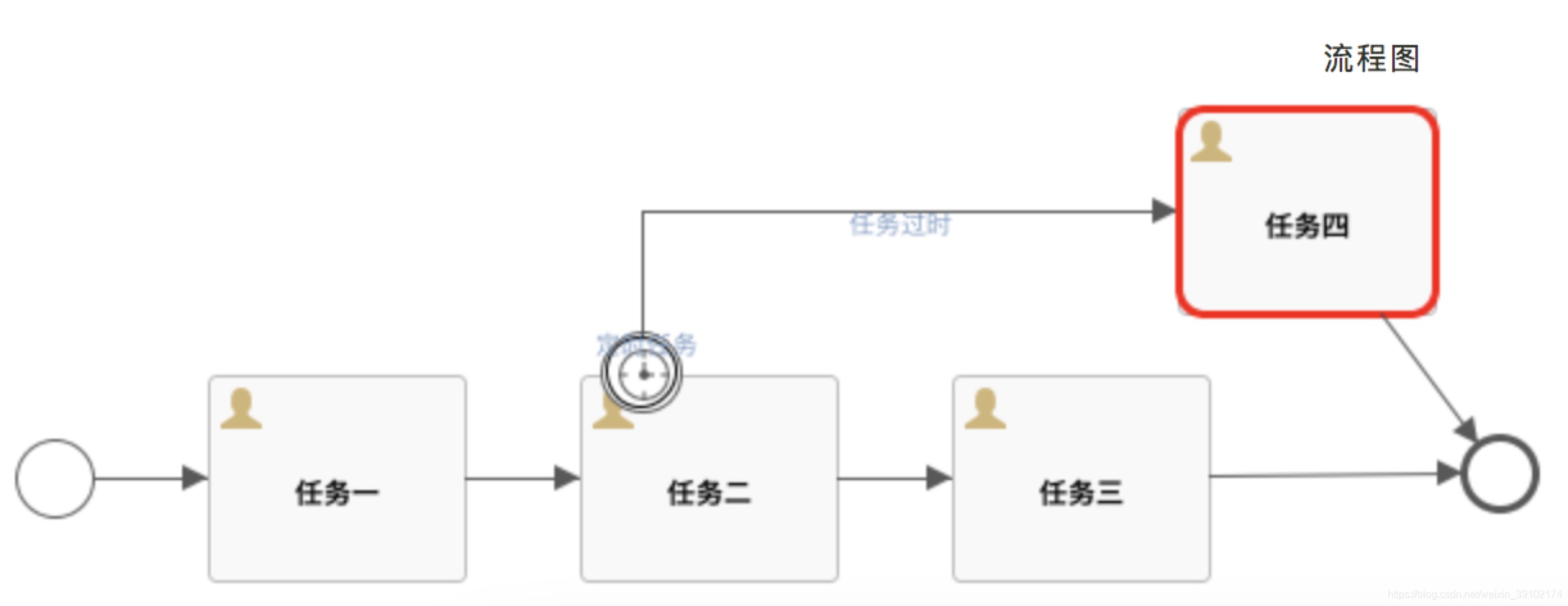

       是:定时任务执行后，当前任务自动取消，如下图：

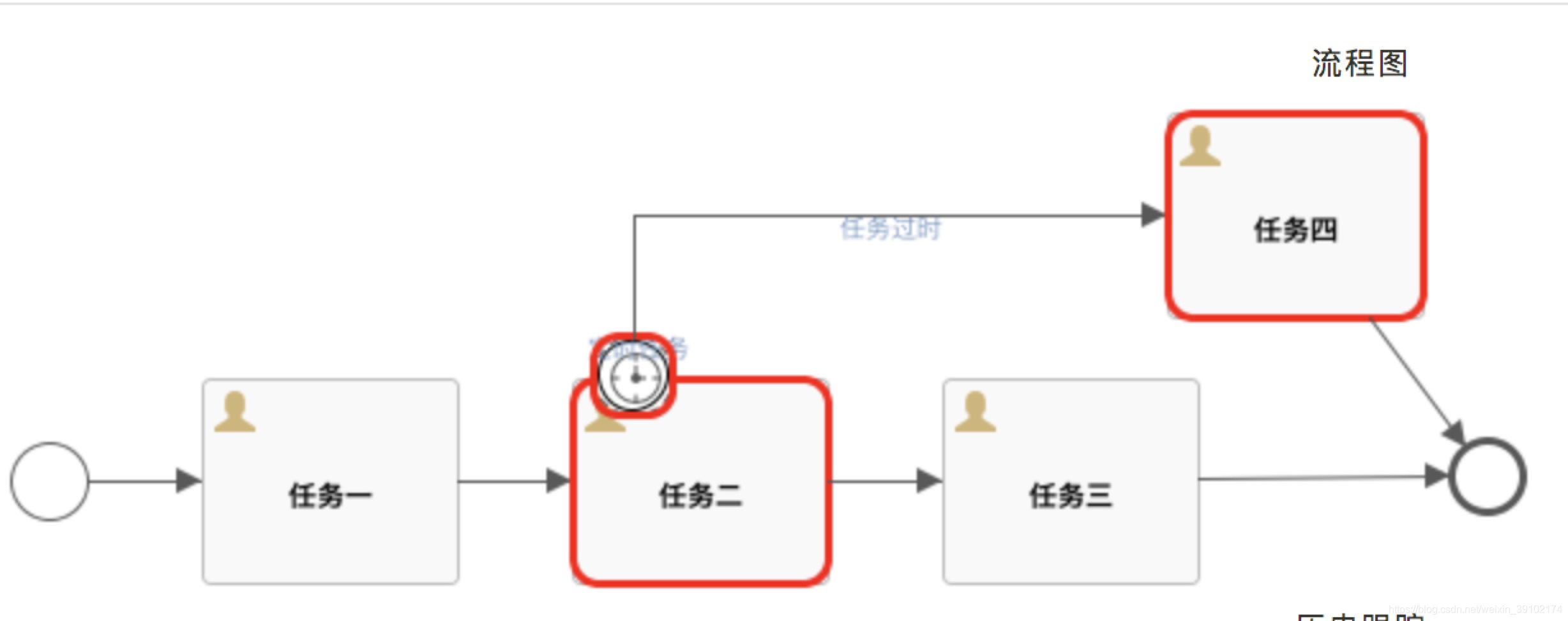

否：定时任务执行完毕后，当前任务不取消，仍然是活跃状态 ，如下图：





2。子流程

子流程的配置就不再赘述了，只说定时任务：

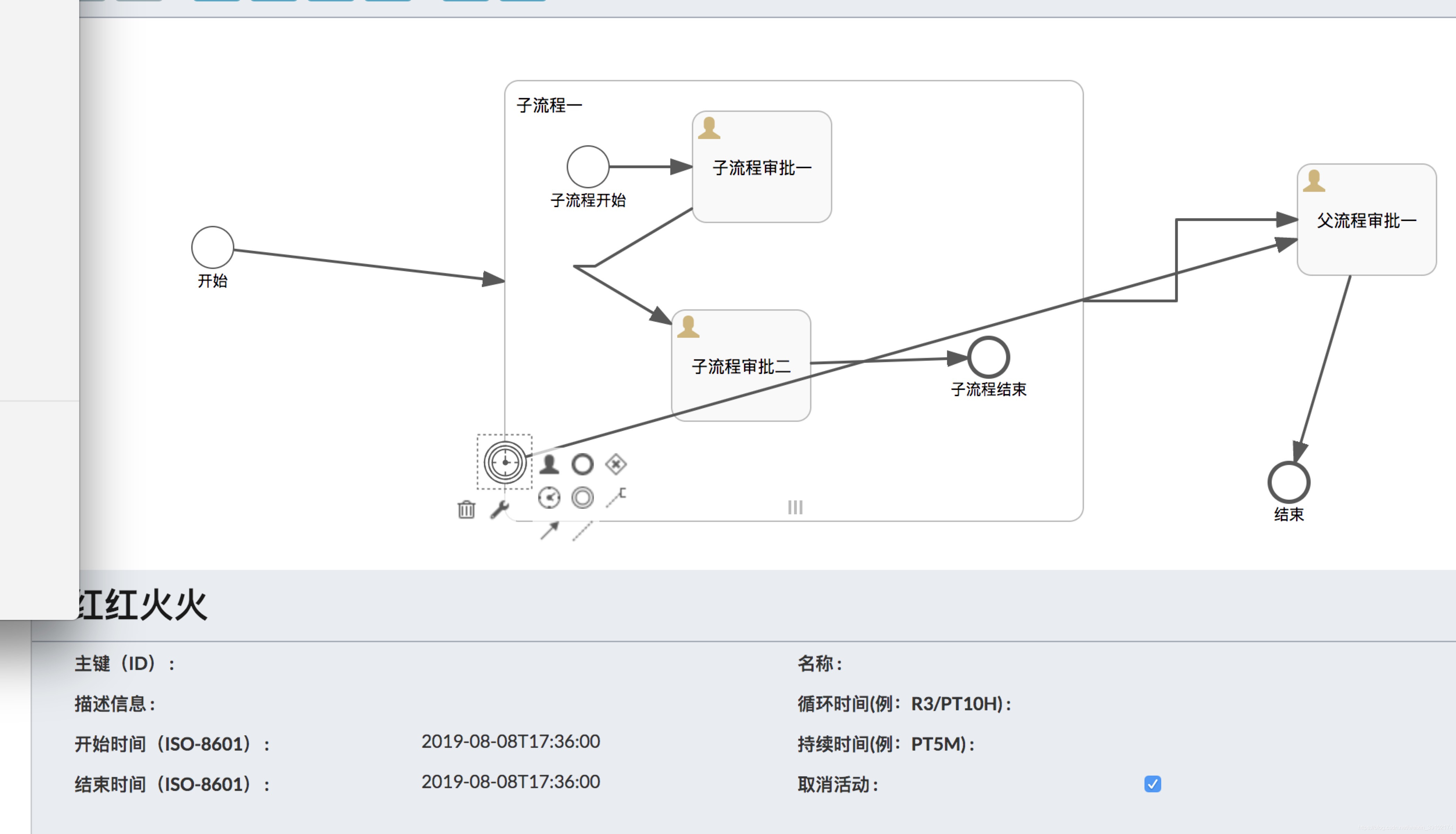

组件边界定时任务如图：

实现效果：到了设定时间后自动完成子流程,自动流转到下一个节点。

可以开始时间和结束时间设置成相同的，到时自动执行，一定要把该组件和下一个流转节点用连接线链接起来才可以。

若在定时任务之前都每个子流程都完成了，则自动跳转到下一个节点，定时任务失效。
