我们俗称的检修孔、检查口都是“检修口”的通俗叫法，是在装修过程中如中央空调管道、电线管、卫生间给排水管等地方用于后期维修设置，技术人员用于检修吊顶内部管道的检修孔，设置马道的或称上人孔。

下面主要和大家介绍一下吊顶成品检修口安装工艺和浴缸检修口项目部创新的施工做法。

01.

吊顶成品检修口施工工艺

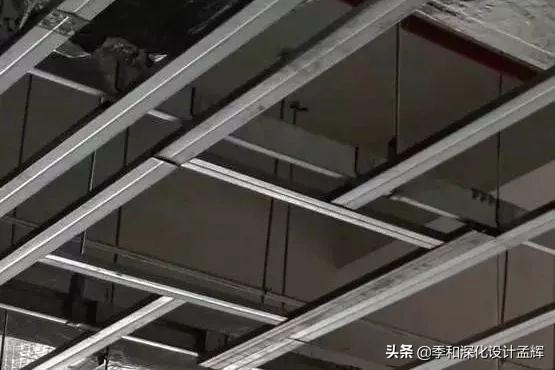

1.做吊顶骨架，是60系列轻钢龙骨吊顶框架，顶部有风口和喷淋以及灯具定位那些，所以必须安装检修口。

顶面检修口样式也很多种，主要是石膏板材质和铝合金等金属材质为代表，我们常用的还是石膏板材质居多，可以和顶面做成一体的，工艺衔接方面肯定会更好。这个规格是450*450，外框600*600，带有倒角细节。

2.顶面检修口样式也很多种，主要是石膏板材质和铝合金等金属材质为代表，我们常用的还是石膏板材质居多，可以和顶面做成一体的，工艺衔接方面肯定会更好。这个规格是450*450，外框600*600，带有倒角细节。

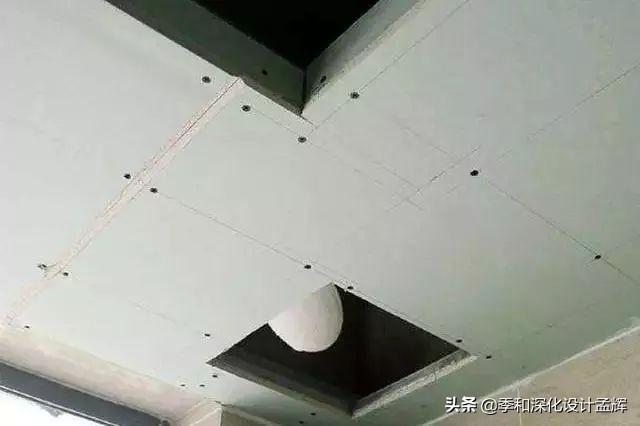

3.在副龙骨上加第一层石膏板，然后检修口位置龙骨处挖出来。

4.跟着就把检修口边框加到石膏板和龙骨结合处，因为这个检修口厚度只有8mm，所以跟一层石膏板厚度差不多，后期完全可以做平。

5.继续跟着检修口增加一层石膏板，装上检修口上去，这样一个成品检修口工艺就算结束了，然后就是涂料工程去完善了。

6.经过油漆工艺的雕琢，成品就完成了。

7.最后和大家看一下节点示意。

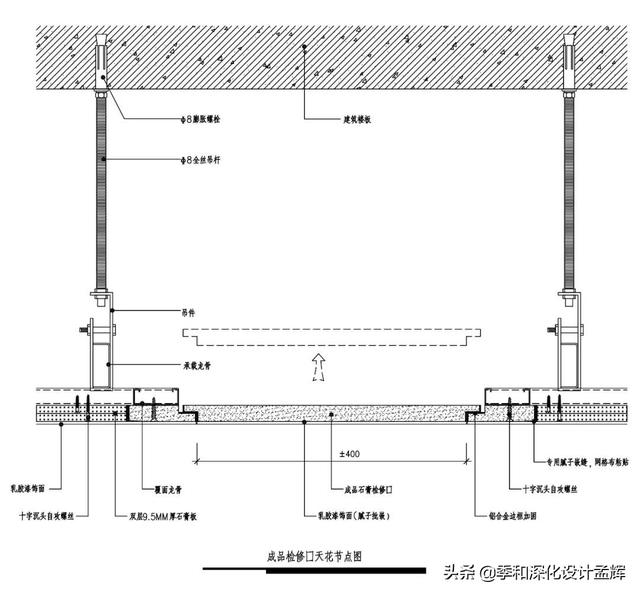

成品天花检修口节点△

那如果是电梯厅，检修口如何设置呢？看下面

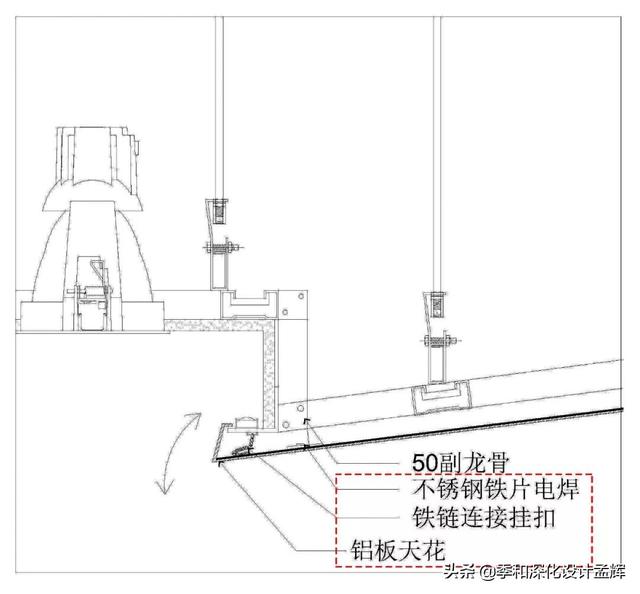

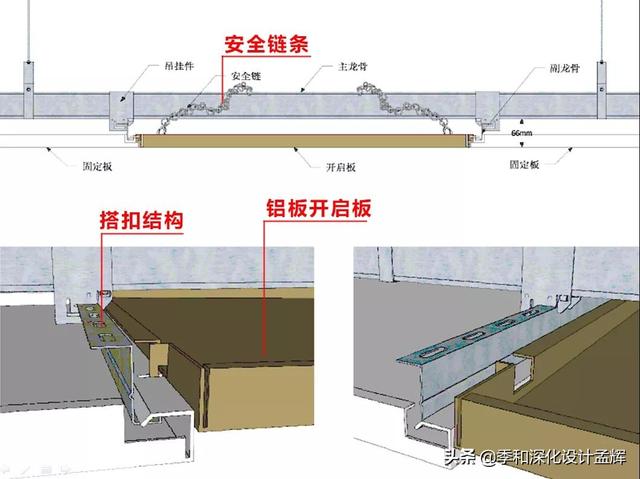

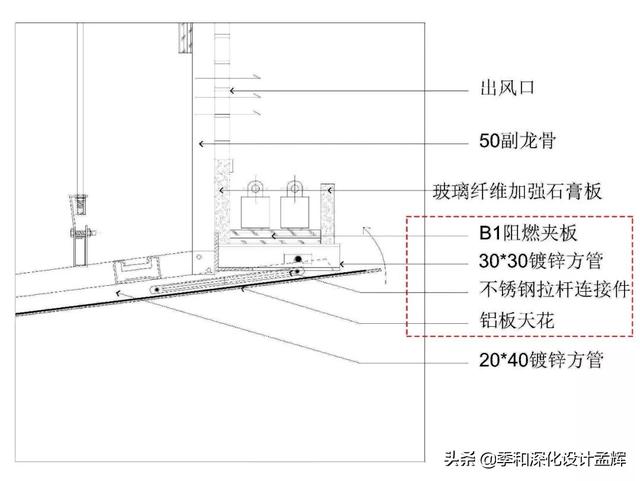

电梯厅顶面铝板检修节点△

电梯厅顶面铝板检修节点△

电梯厅顶面铝板检修节点△

02.

浴缸检修口的新工艺

1、浴缸转轴式检修口

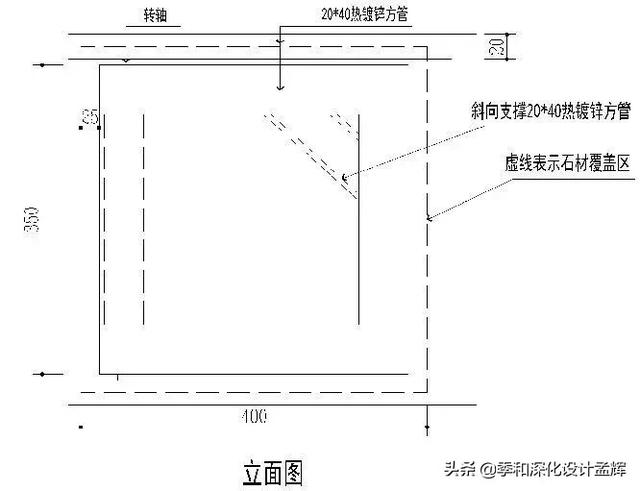

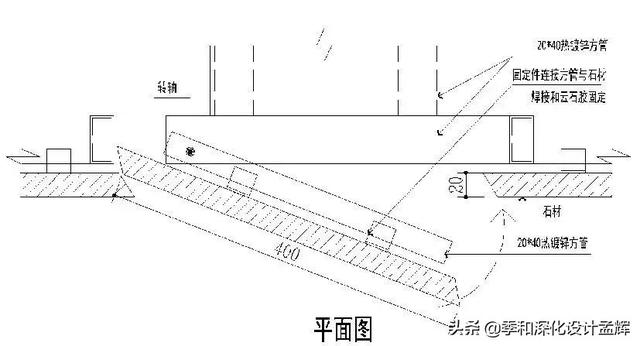

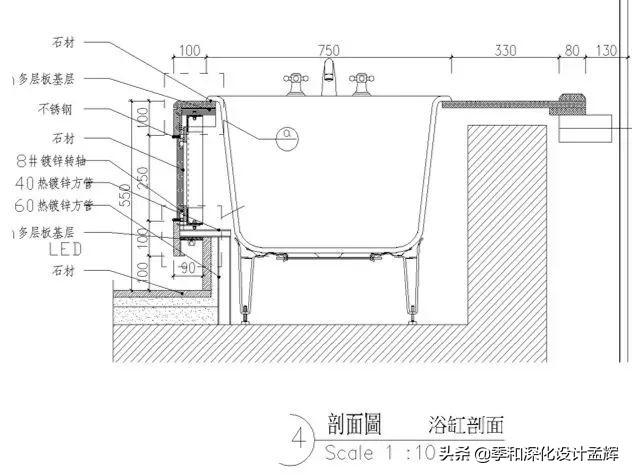

浴缸转轴式检修口图纸△

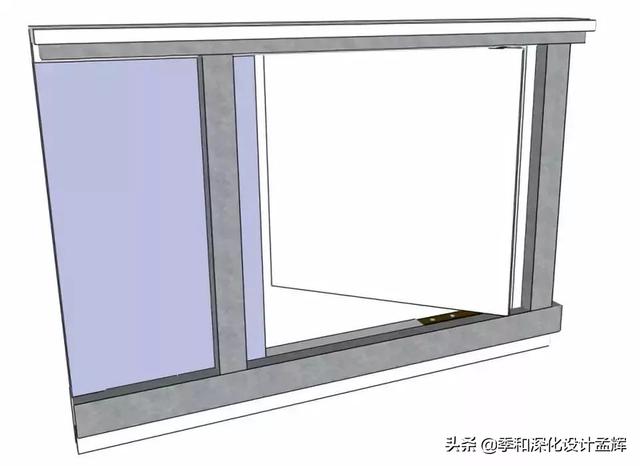

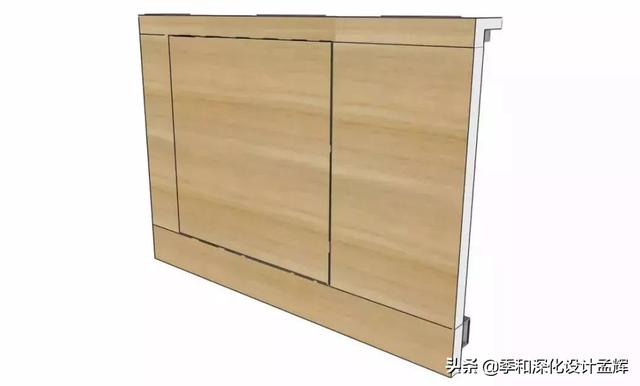

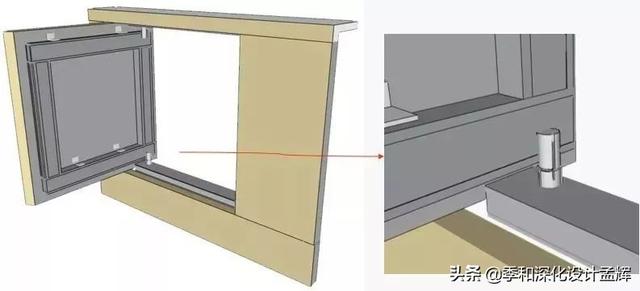

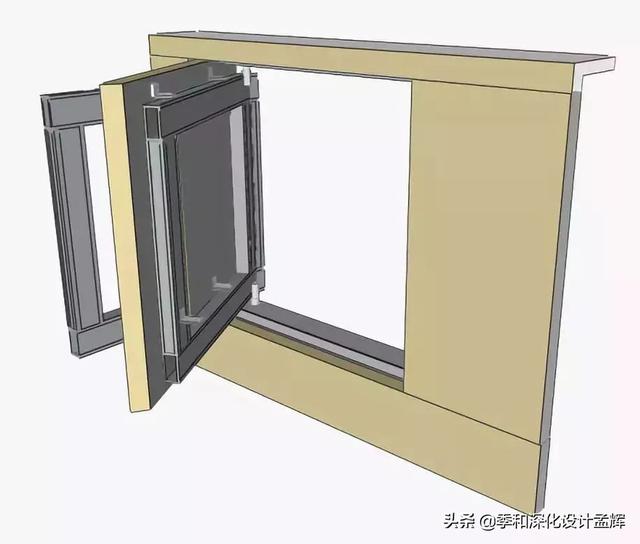

效果图△

制作说明：

(a)使用20*40的方管制作浴缸精修口，客服了原有采用50#角钢焊接后洞口面积减小，影响检修，也减少门的自重。

(b)门轴采用订制的带角度控制限位，调节门的开启角度，从而能够有效控制因门开启过大，导致石材的楞角破坏。建议转轴规格控制在70mm长，直径在16mm,轴心在6mm, 这样开启会灵活。

注意事项：

(a)洞口尺寸不得小于400，开启角度控制在135°，光必角度控制在180°方通必须上热镀锌，做好焊接后的防锈处理。如果遇到白色石材，要注意石材与方通不得直接接触。

(b)钢架使用要注意，门上的钢架必须平做。

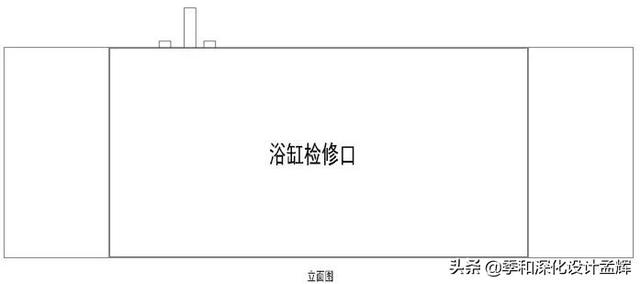

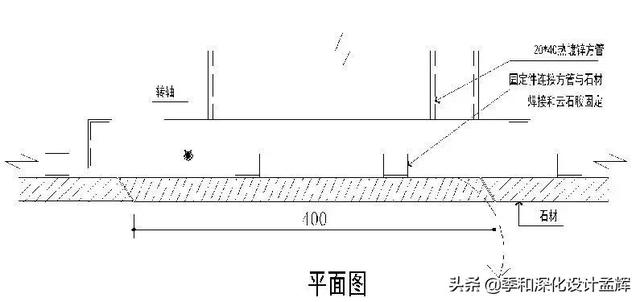

图纸△

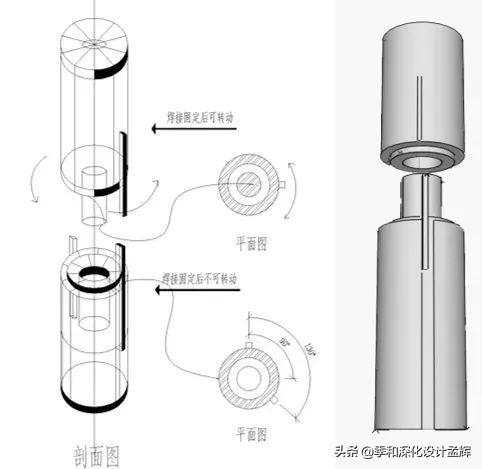

转轴说明：

此转轴在普通转轴基础上，增添了3个阻断条，通过它们来调节检修门的角度；图中的转轴是标准打开90度，实际可以调节至130度，检修口门洞大的情况下检修才更方便。

次转轴图纸深化简略，若需加工需要公司深入细化。

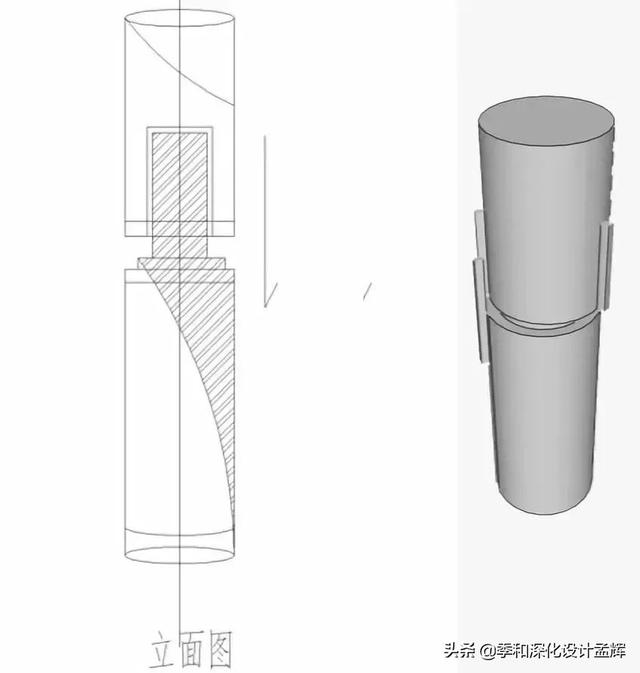

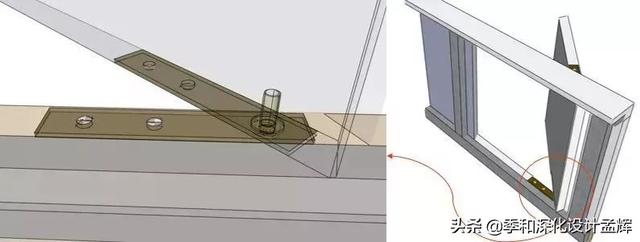

转轴效果图△

过程：

效果图：

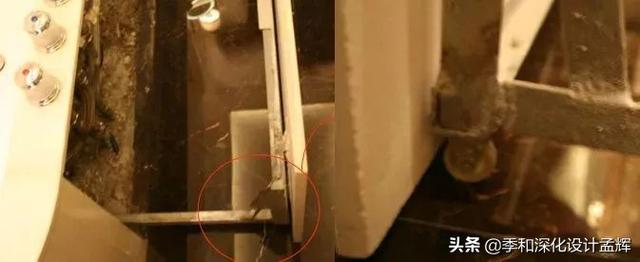

(1)转轴与方管相焊接固定

(2)转轴与方管相焊接固定

2.简易式转轴浴缸检修口

制作说明：

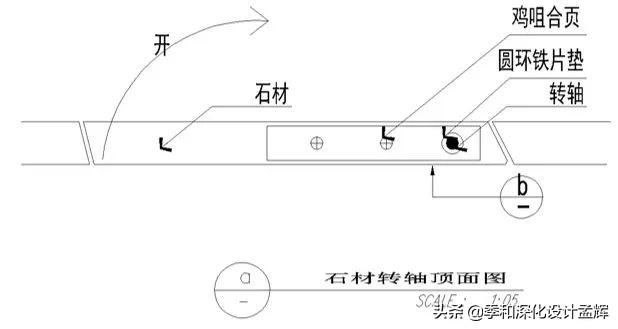

(a)此检修口制作方式简单，只需要做两付加厚的鸡咀合页在石材门上下先预埋，其他做法与做钢架检修门同种做法。

(b)检修门石材不能太薄，石材厚度建议17mm以上，在在预埋时要考虑购买或定做的铁片不得超过石材2/3,因为石材前面需要保留1/3.免得正面看到金属铁片。

好处：节约钢架；安装方便。

缺点：检修时施工人员小心挤压容易破埙。

(c)此做法需要外加限位器或导链。

效果图：

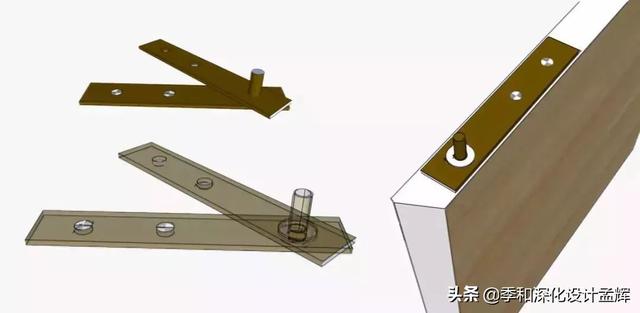

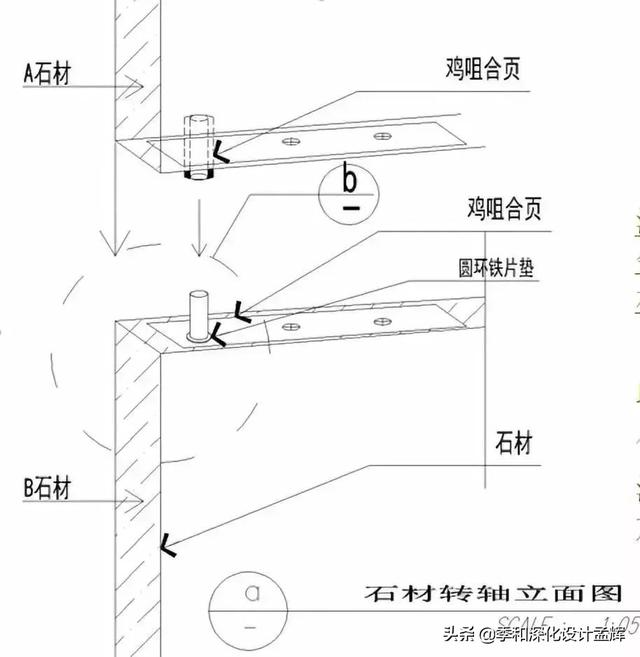

(a) 简易转轴采用定制的简单式合页转轴，中间轴相扣；两合页分别固定在石材上；

(b)在固定的同时要注意到，预先在石材上螺丝的位置开孔，再次，装螺丝的时候先灌入云石胶，其后安装螺丝固定。

(c)此合页转轴优点在于打开角度大于90度，同时也存在的缺点是打开门后，打开的石材与侧面石材相碰，容易暴边；

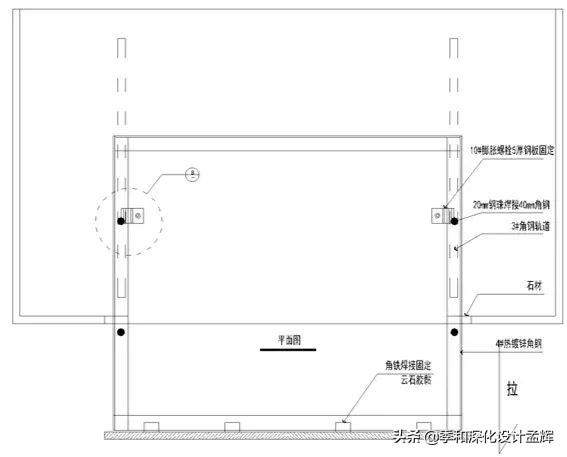

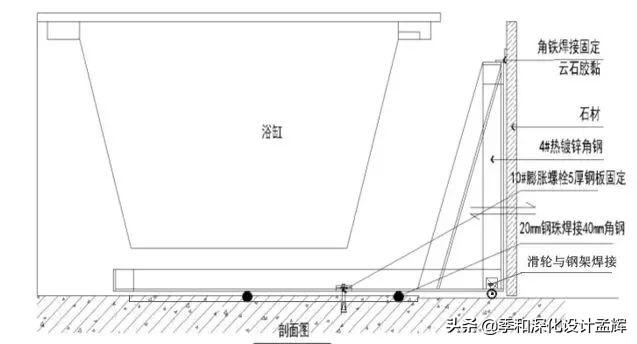

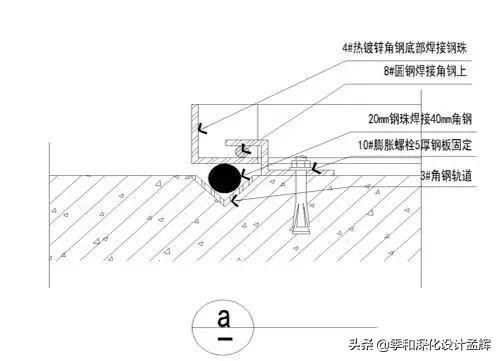

3、浴缸推拉式检修口

安装需知：

(a)在浴缸下口地面预埋3#角钢角钢，可建议高于地面2mm,预防有垃圾掉进。

(b)在可移动的轨道上焊两个钢珠，减少接触面的摩擦阻力。

(c)要单独做防脱落保护装置。(因为板面大，自重重)。

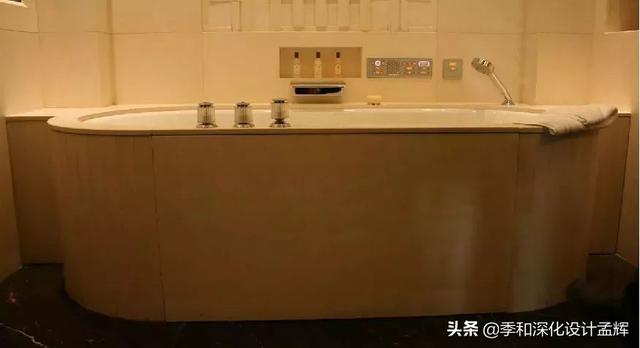

完成图：
