cad插入块_CAD中创建块，有一种最快捷的方式，看看你用过没？

CAD中的块我们并不陌生，因为用得比较多，比方说：在机械制图中，常用的螺钉、螺母、垫圈等标准件，我们通常把它们制作为块，需要的时候可以很方便地插入图形中，直接或稍作修改即可使用，提高了制图效率。既然块对我们来说这么重要，而且使用次数也比较频繁，我们当然希望能够有快捷的方法创建块。在CAD中，通常我们采用先"创建块"，然后"插入块"方式来创建块，该方法步骤比较多，过程也比较繁琐，不利于提高画图的速度，那么有没有创建块的快速方式呢？有！下面我们介绍一种非常方便、快捷的方法，一起来看看吧！

假设我们绘制了如图1所示图形，我们想要将它快速制作为块，其步骤如下：

步骤一：选择图1中需要制作为块的所有对象，然后按键盘上的"Ctrl+C"两个键(将图形复制到剪贴板)；

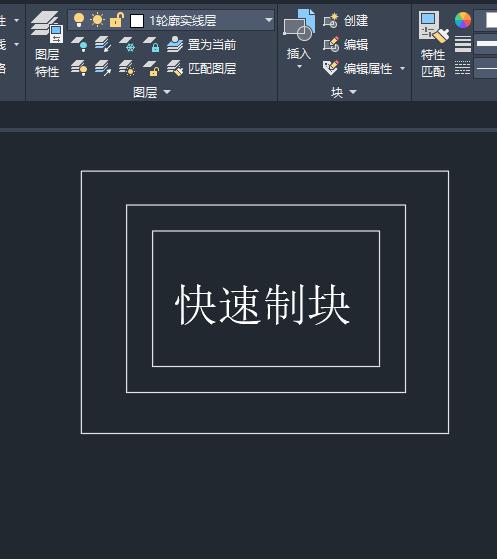

图1 需要制作块的图形

步骤二：同时摁键盘上的"Ctrl+Shift+V"三个键，命令行提示"指定插入点"，此时，我们在需要插入块的地方点击插入位置，这时，刚刚复制的图形就插入进来了，任意选择该图形的一条边，我们发现，图形(包括图中的文字)已定义为一个"块"整体了，如图2所示。

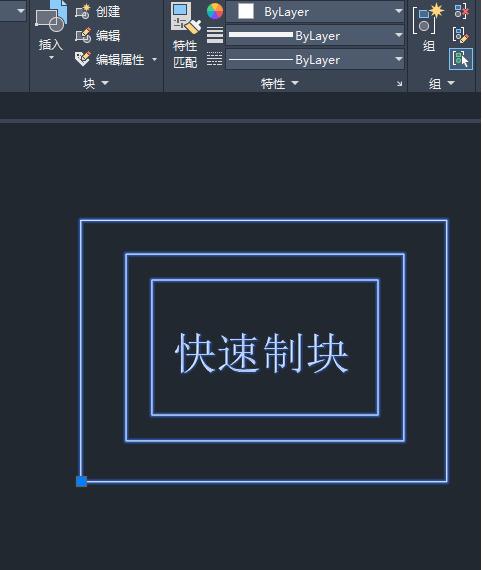

图2 已制作为块

双击该图形，将弹出"编辑块定义"对话框，如图3所示，在该对话框中，我们不难发现，CAD系统给块随机命了一个名字，如本例中的"A$Cee827676
