后处理安装_UG编程刀具补正设置和后处理配合的正确方法

在给一些网友做后处理的过程中，发现一些人刀补的设置不太正确。

包括圆弧进刀有人认为无法使用刀补，在我们做钢件之类的硬料的时候，圆弧进刀是比较合理的一个方式。

在老版本如UG4.0的时候，我也是用事件加刀补：

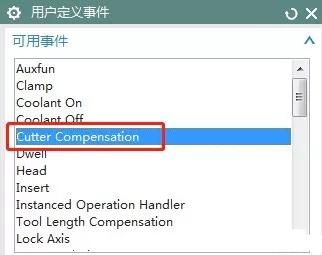

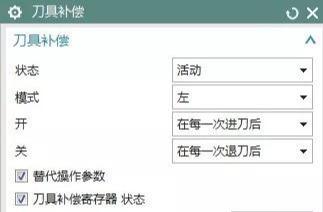

打开开始事件，双击此项，按此设置：

此方法有个缺陷就是，不能自动切换G41 G42。也不能用圆弧进刀

即切换顺逆铣要在这里来手动改左右。(使用4.0编程时间短，如说错请指正)

UG安装包和安装视频以及零基础建模教程和刀路优化视频、五轴联动学习视频、UG外挂，后处理制作视频，powermill编程学习资料分享，那么如何获取这UG编程教程呢，需要的伙伴请通过以下方式

①关注

②私信“UG”或者“UG教程”

③转发+评论

(因为G41或G42和圆弧在一起会报警，后处理里已经删除，这样出来的程式也是不对的)

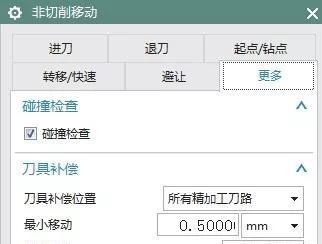

高版本都强烈建议使用非切削里设置刀补：

具体参数可以根据时间情况设置，要注意的是

最小移动在切削小区域的时候，移动量比这个小会报警。

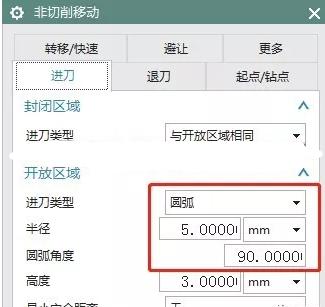

进刀就可以圆弧了：(根据自己需要设置数据)

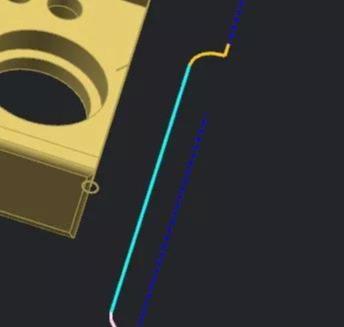

效果如下：

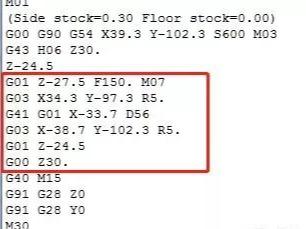

后处理代码正确：

再分享一个很多人都知道的开粗不抬刀的方法(加刀补，G41/G42自动切换)

平面轮廓铣，非切加刀补。进退刀圆弧：

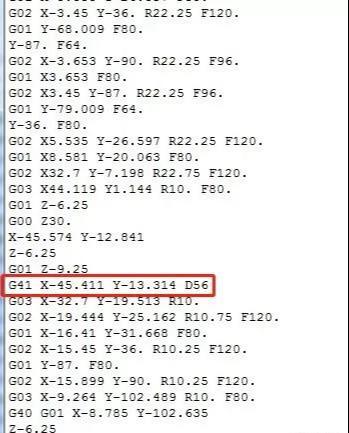

后处理效果如下：

还有加工产品的时候我们需要开粗，刀当然先使用旧刀，当然也要刀补

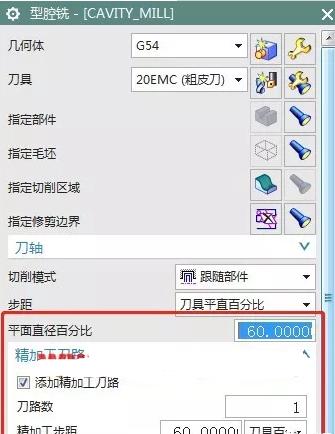

比如用型腔铣(官方叫法)，非切里加到上面的设置也没出刀补，因为上面写的是精加工刀路

所以，我们要在刀路里加至少一条精加工刀路。哪怕精加工刀补步距等于开粗步距：

代码在这个操作的最后一刀的时候，会出现刀补：

下面讲下后处理中的一些设置，G01切削有G41/G42/G40块和D，圆弧里删除此块和D

一般来说，G41后都跟一个D是最好的。

所以在后处理的机床事件的刀具补偿打开要加个如下代码：

MOM_force Once D

再分享一个，在机床刀具多，而刀补好不够用的方法(我是遇到了，估计能用到的很少)

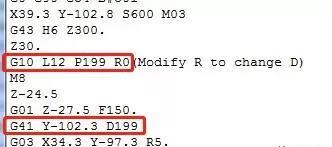

那就程序都使用一个刀补(比如我的D199)，刀补在程式里按个数据就好了：

如果需要改刀补，改R0的数据就好了。
