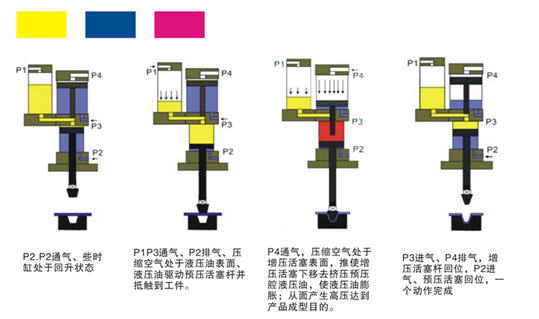

油气增压缸工作原理
油气增压缸是将一油压缸与增压器作一体式相结合,利用增压器的大小不同受压截面面积之比,以及帕斯卡能源守衡原理而工作。因为压力不变,当受压面积由大变小时,则压强也会随大小不同而变化的原理,从而达到将气压压力提高到数十倍的压力效果,以预行式油气增压缸为例:当工作气压压在液压油(或活塞)表面时,液压油会压缩空气作用而流向预压行程腔,此时液压油会迅速推动式件作位移,当工作位移遇到阻力大于气压压力时缸则停止动作,此时,油气增压缸的增压腔因为电信号(或气动信号)动作,开始增压从而达到成型产品的目的。
![c97bb76aa3274a5ffbaf9cb2f65c6d1f.gif](https://img-blog.csdnimg.cn/img_convert/c97bb76aa3274a5ffbaf9cb2f65c6d1f.gif)

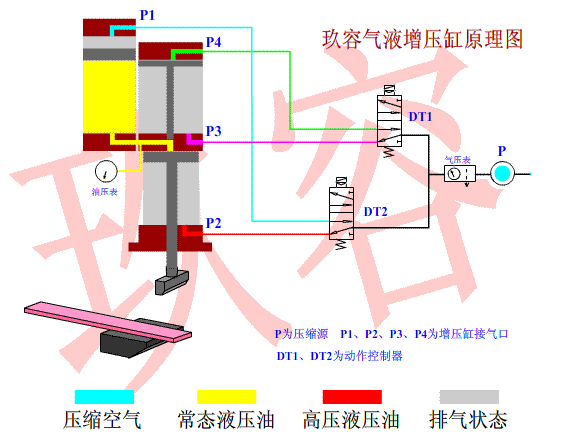

油气增压缸工作过程
油气增压缸(JRA预行式油气增压缸)有三个行程,工作动作分为四步完成
1步:静止状态。气液增压缸接上气源,保持原始位置。
2步:快进行程。纯气动驱动模具快速小力接触工件。
3步:力行程。接触工件后,即自动转为气液增压缸的力行程。
4步:返回行程。完成压加工,模具气动返程。
油气增压缸(JRE直压式油气增压缸)有二个行程,工作动作分为三步完成。
1步:静止状态。气液增压缸接上气源,保持原始位置。
2步:力行程。全程出力高压力行程。
3步:返回行程。完成压加工,模具气动返程。
