dvi接口引脚定义_各类DVI接口简介

DVI接口分类

DVI接口是一种用于高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同类型的接口形式。DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D(24+1)为主。

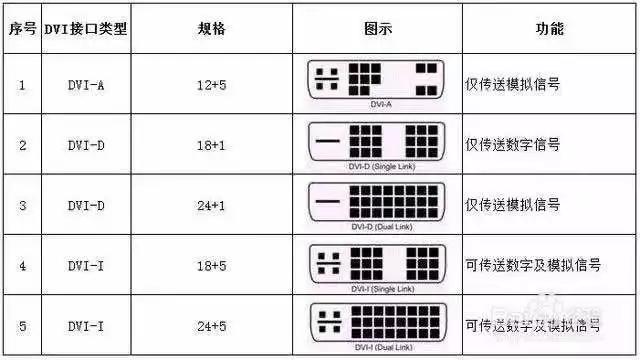

各类DVI接口功能

DVI-A(12+5)：

12+5针DVI线，是目前市面上最常见的DVI线材，在小于或等于1920x1200分辨率的显示器中，搭配的都是这种DVI线。

DVI-D(24+1/18+1)：

DVI-D接口是纯数字的接口，只能传输数字信号，不兼容模拟信号。由于不传输模拟信号，因此无法转换vga接口。

DVI-I(24+5/18+5)：

DVI-I接口是兼容数字和模拟接口的，为了兼容传统VGA模拟信号，就比DVI-D多了4个信号引脚，用来传输模拟信号。

5+5针转VGA线：

这种线一般在没有提供VGA接口的显示器附件中搭配，“+5”针是代表可以支持数字和模拟信号。为什么不使用24+5针，同样是为了节省成本。

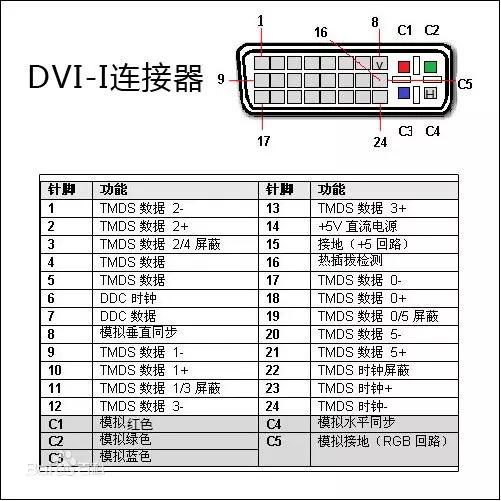

DVI接口定义图
