一、概述：

制冷与低温是一门应用技术，科学研究和工程结合极强，求学深造或深耕工程技术都可以。

目前这个领域出新技术慢，积累经验很重要，已经有不少专家学者或工程师公开的优秀著作也说明了这一点。

很多刚入行的小伙伴们对于制冷行业一些常用的工具或者软件不太了解。今天我们的小编就给各位新入坑的同行小伙伴们，盘点下制冷行业中，你要掌握或者学习的一些小软件或者工具：

二、制图

对于刚入行的小伙伴们可能会觉得奇怪，我作为制冷系统设计的人才，怎么要学绘图呢？

其实CAD绘图是设计、工程人才必备的技能之一，只有掌握了基本的绘图技能，才能绘制系统原理图等；才能更好的把自己想设计的东西直观明了的展示给领导；

绘图又包含2D绘图和3D绘图，这里建议各位同行，2D绘图必须掌握！

常见的软件如下：

2D：AutoCAD、CAXA等；

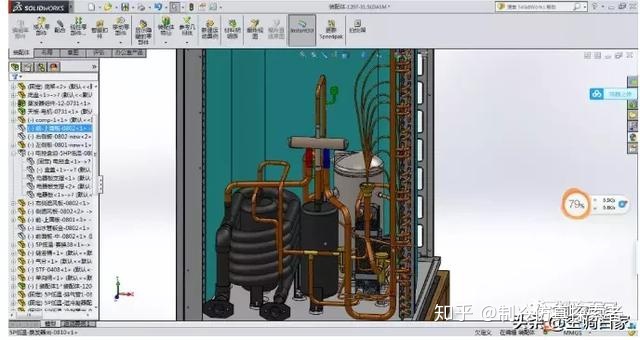

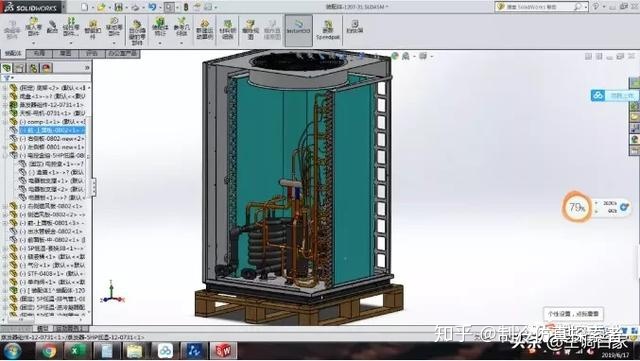

3D：Solidworks、Pro/E、UG 等；

三、制冷系统热力计算

1、物性查询

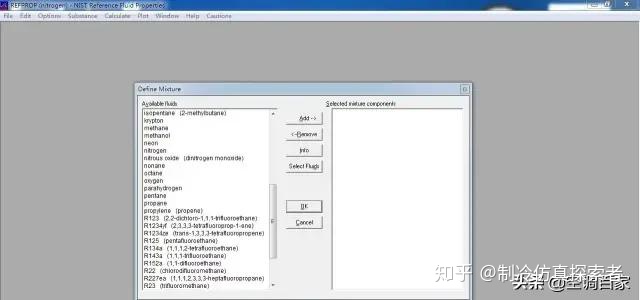

制冷剂软件有Refprop(REference Fiuld PROPerties)，由美国国家标准技术研究所(NIST)开发，主要是工业流体及其化合物，尤其是制冷剂及碳氢化合物的混合物，包括工质的热力学特性及其流动特性。可通过编程，如MTALAB调用相关数据和图表。

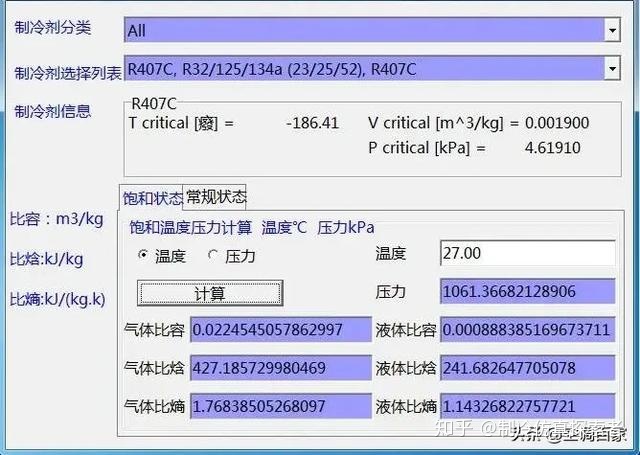

Refig为中文界面：

湿空气参数查询

2、压焓图软件：

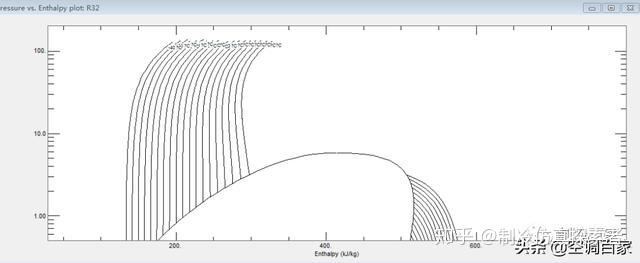

（1）Refprop，绘制的压焓图如下图：

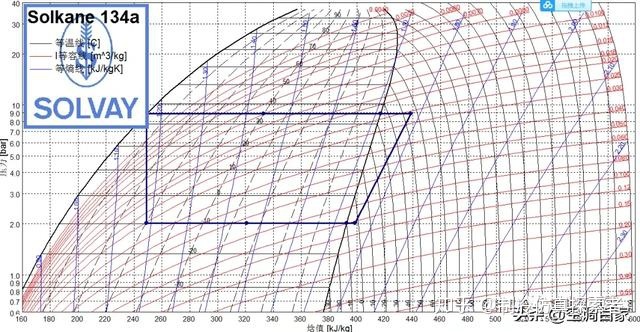

（2）Solkane，绘制的压焓图如下图：

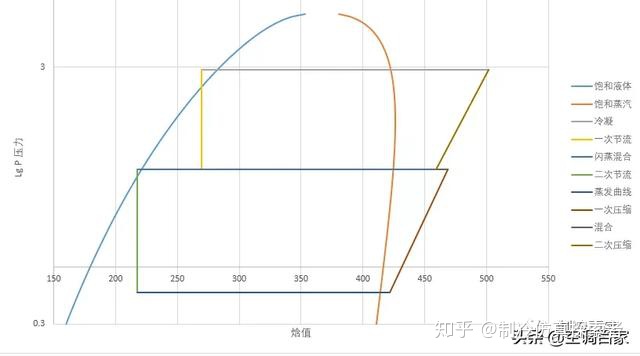

（3）Excel，绘制的压焓图如下图：

3、制冷系统循环计算：

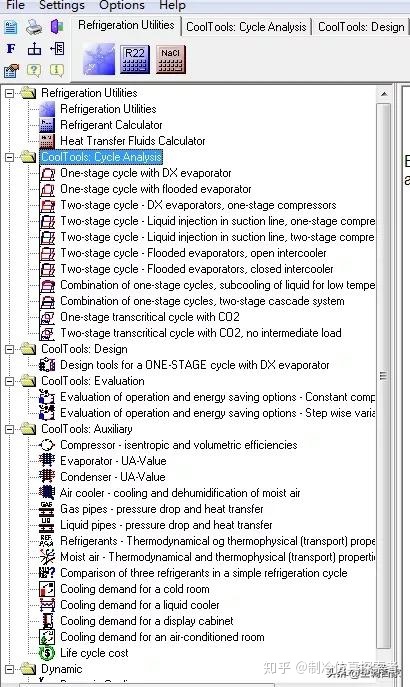

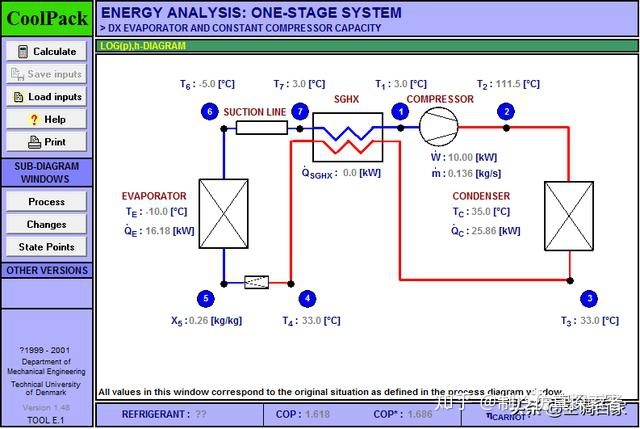

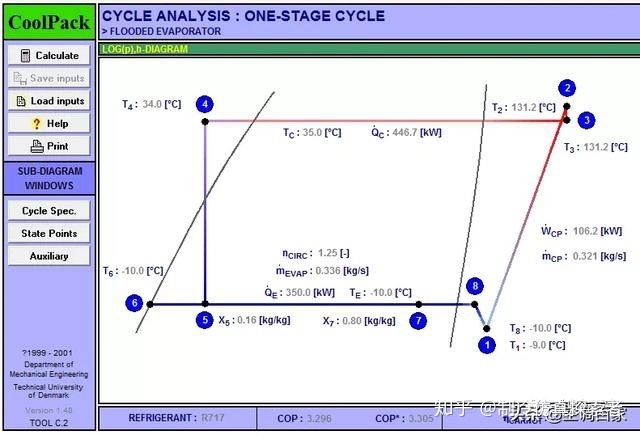

（1）Coolpack；

这个软件是制冷系统热力计算最实用的软件之一，可以进行蒸汽压缩单级系统、双级压缩等系统热力计算；

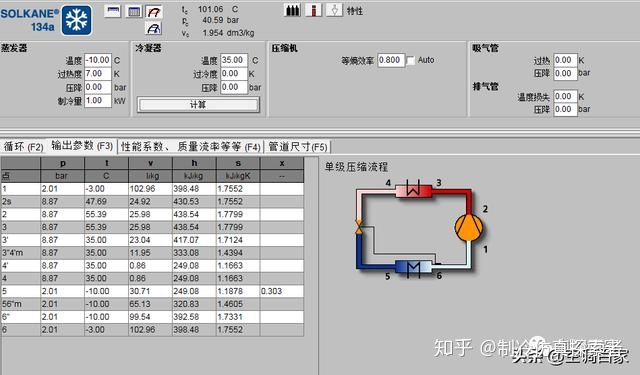

（2）Solkane设计软件：

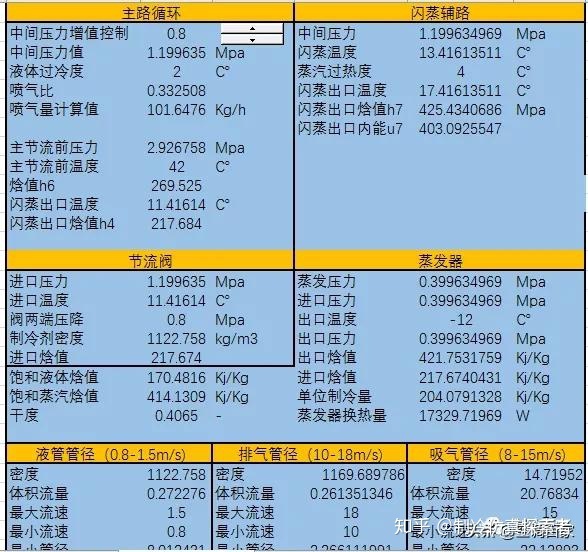

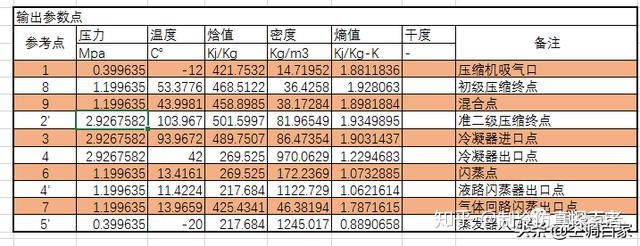

（3）Excel进行制冷系统热力计算

四、压缩机选型

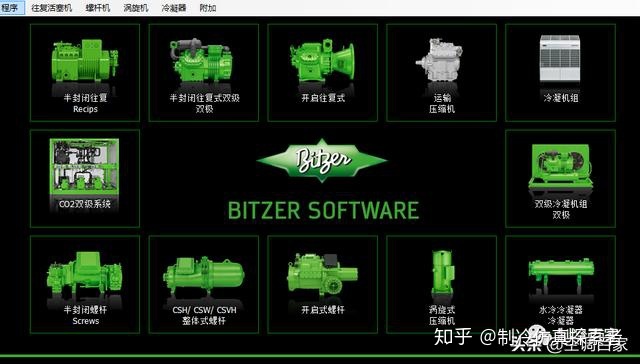

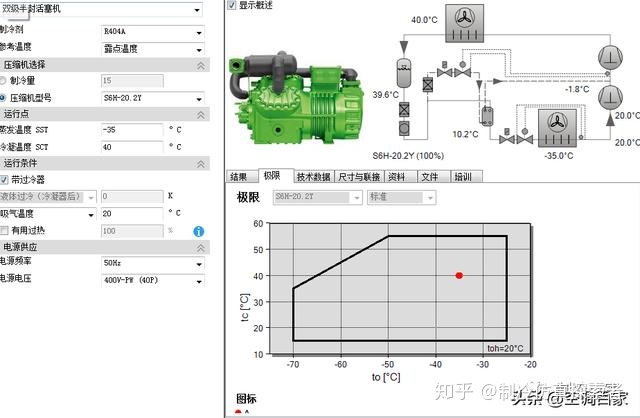

现在市面上常用的压缩机，都有自己的选型软件；比如常见的比泽尔压缩机：

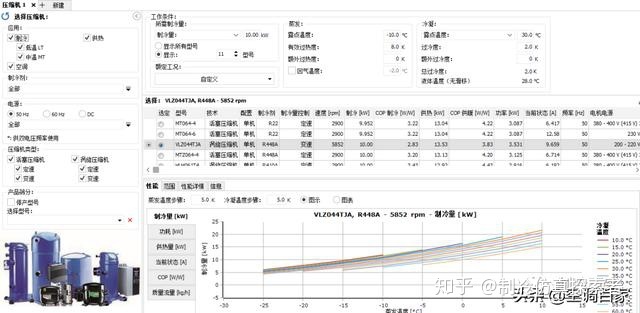

还有常见的丹佛斯压缩机：

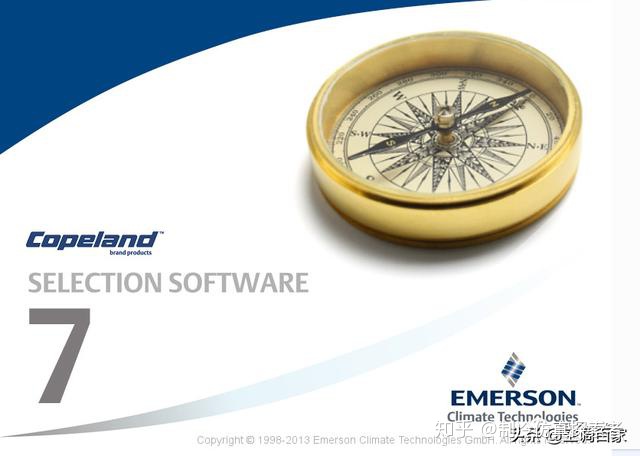

以及谷轮的压缩机：

对于其他品牌的压缩机，各位同行可以自行网上搜索下，一般常用的品牌都有自家的选型软件；

五、换热器设计：

换热器软件有Thest(Luvata的)、EVAP-COND(NIST开发)、Coildesigner(美国Maryland大学开发)、HTRI(美国传热研究公司)等，使用说明见说明书，HRTI使用前可看下《换热器设计手册》钱颂文著。EVAP-COND和Coildesigner都可以模拟计算给定风速度或风量下冷凝器性能。

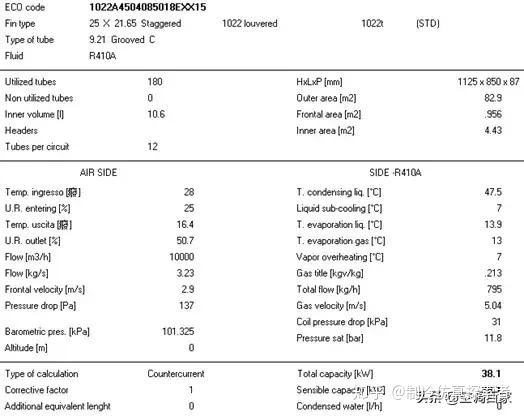

（1）.Thest 设计软件

Thest中有进风温湿度，风量，进出水温度等参数，就可以通过改变盘管参数来校核制冷量（也可以计算冷凝器性能）。在满足排水、走线、底座、顶盖等所需的空间后，合理确定盘管尺寸，保留一定裕量。盘管回路数合适以确保工质压降。

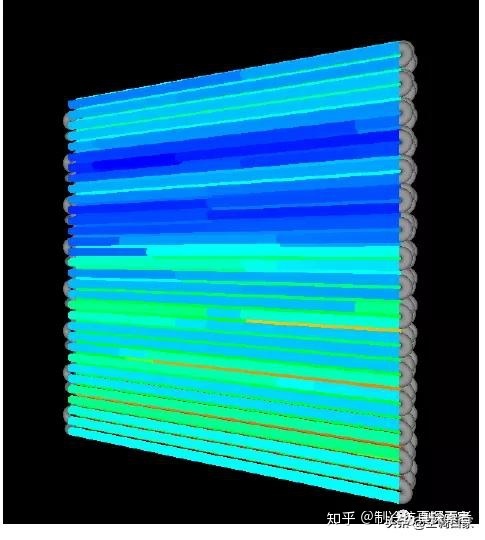

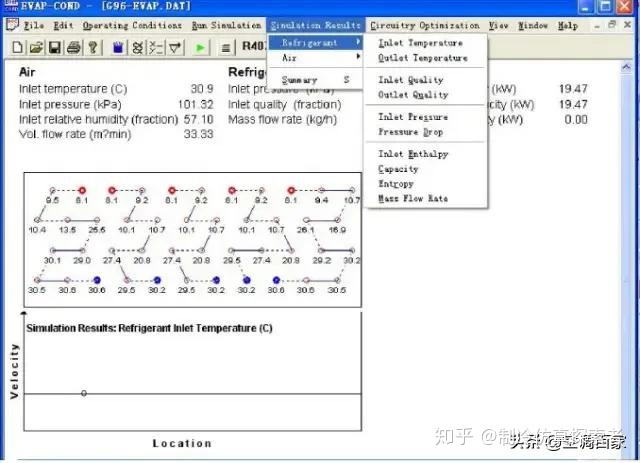

（2）Evap-Cond 设计软件：

EVAP-COND可计算传统翅片铜管冷凝器在输入结构参数和工况条件下的散热量、制冷剂的出口温度和压力、空气的出口温度等，但不能计算空气侧压力降，就无法做出冷凝器的管网阻力曲线，也不能由计算结果找到风机和冷凝器的工作点。能直观表示流路。

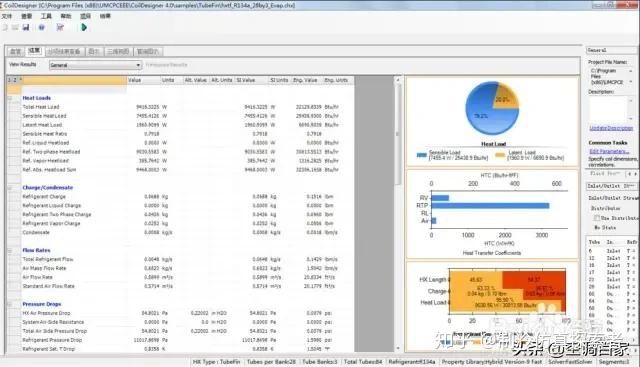

（3）.Coildesigner 软件：

Coildesigner则有计算压降的关联式，可以用于确定风机和冷凝器的工作点，但过程要手动调节，直到输入风量下计算的空气侧压力降和风机静压非常接近时，就认为计算结果就是此风机的工作点风量和静压。Coildesigner 按这种迭代方法，确定蒸发温度、冷凝温度。

（4）.HTRI 换热器设计软件HTRI是更专业的换热，按结构模块可以做空冷器、省煤气、板换、管壳套管、螺旋板、发夹式管壳、布管工具、震动分析、燃烧器 壳管换热器示例 综合管道阻力、管道附件阻力及其他设备阻力的大小，合理选择设备，保证总阻力在规定范围内

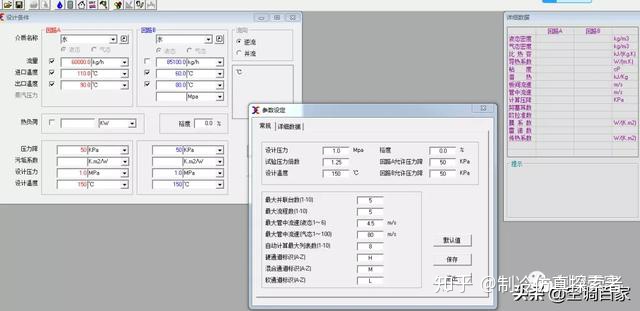

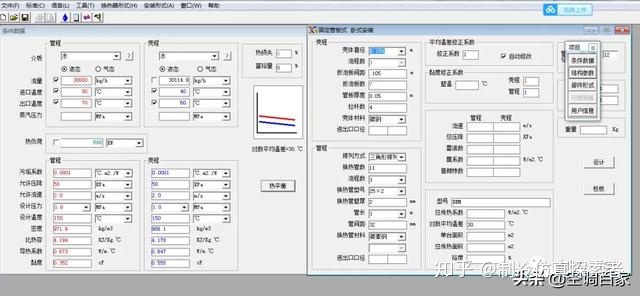

（5） 壳管换热器设计软件

（6）板式换热器软件

六、其他部件设计与选型：

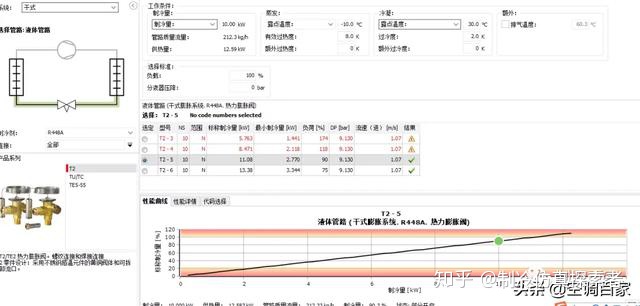

节流/膨胀阀选型：

丹佛斯、艾默生都有自家的选型软件，可以直接使用；

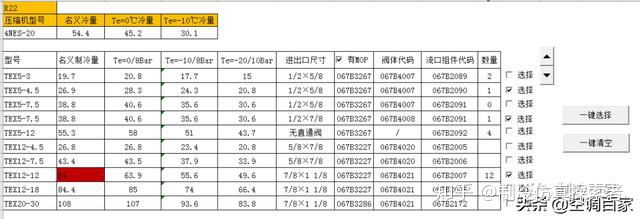

也可以用excel集成各家的膨胀阀参数，然后进行选型的操作：

吸排气管径的设计计算：

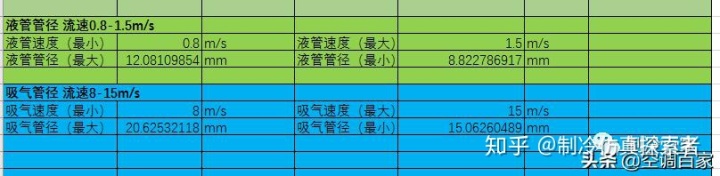

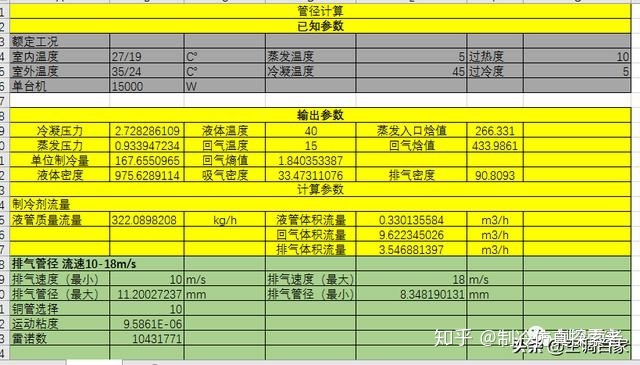

（1）可利用Excel进行计算：

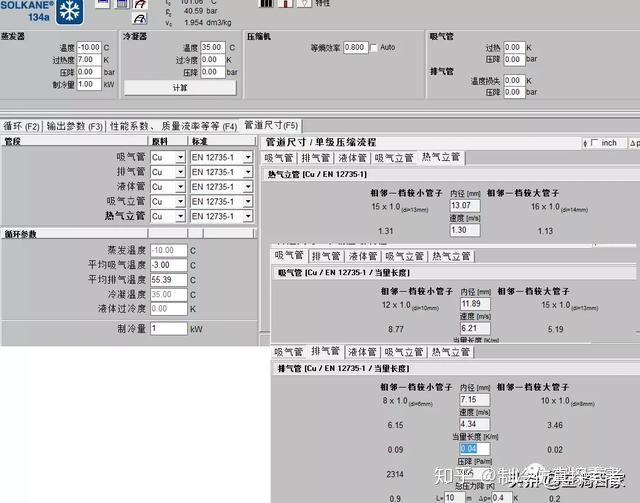

（2）利用Solkane进行计算：

（3）其他辅助部件选型

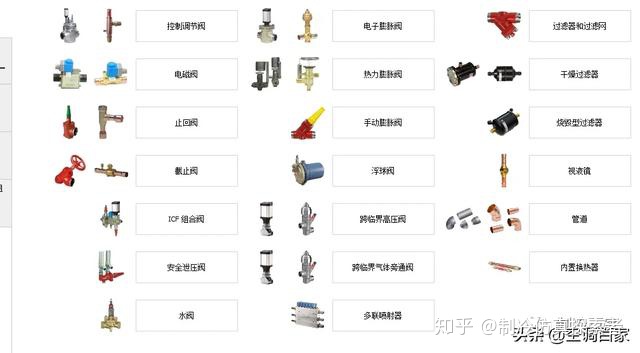

利用各品牌的选型软件即可，我们以丹佛斯的为例子：

《完》

以上软件、资料、课程，登录制冷百家网（http://www.zhilengbj.cn）可下载；
