iPhone X 短路不开机维修
故障机型：iPhoneX

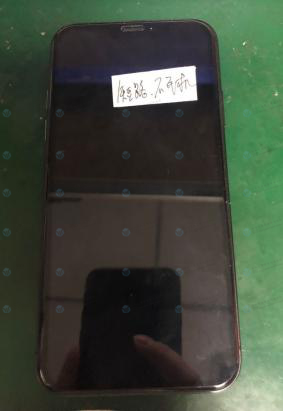

故障现象：短路不开机
维修过程：
单板加电开机测试，主板大电流800多毫安乱跳，短路不开机，万通维修中心，有明显发烫现象。
分层。
上层主板加电测试，电流依旧，说明为上层短路。用手感受，找到发烫的局部地方，熏上松香，再次上电，万通维修中心，发现电容C4498短路(这个是PP_VDD_BOOT上的一颗电容)。
将短路电容挑掉，加电测试，主板不短路。

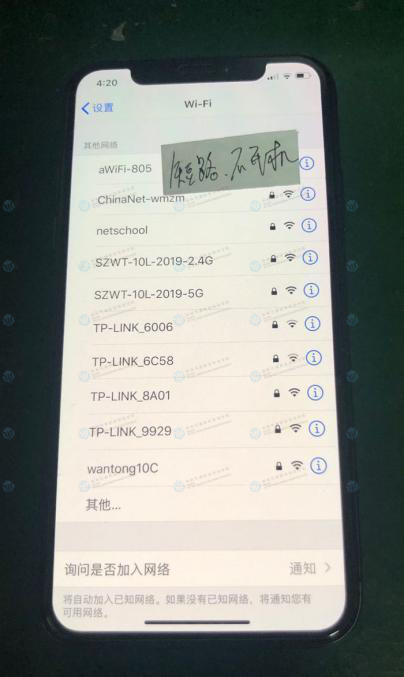

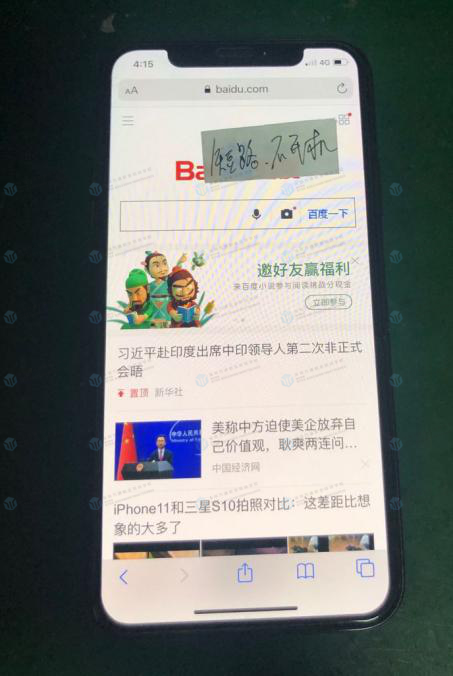

主板贴合，装机测试，功能正常，故障修复。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone8 Plus开机输入密码卡住无反应
故障机型：iPhone8 Plus
故障现象：客户描述说手机进水后开机输入密码卡住无反应
维修过程：

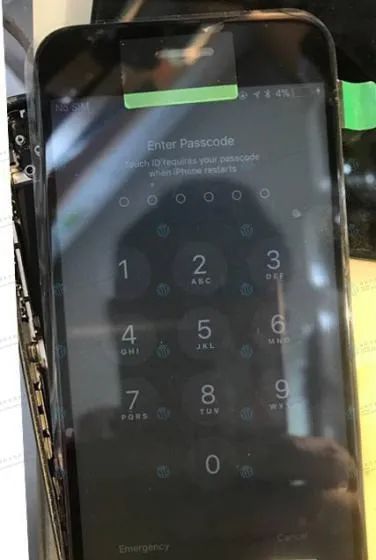

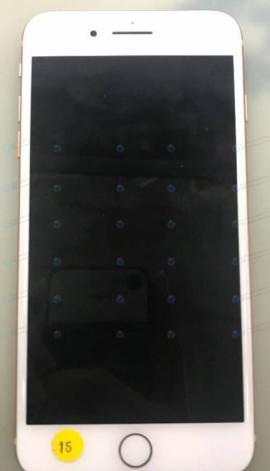

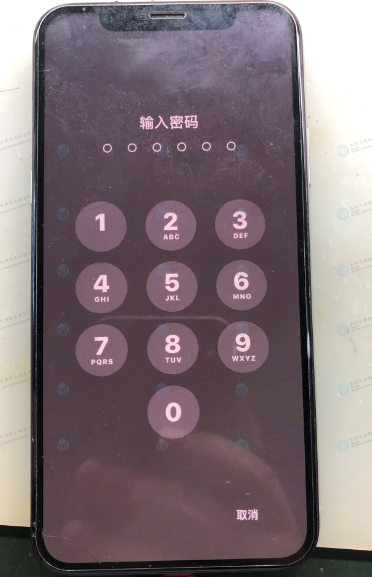

开机测试，一直卡在这个界面无法进入桌面。

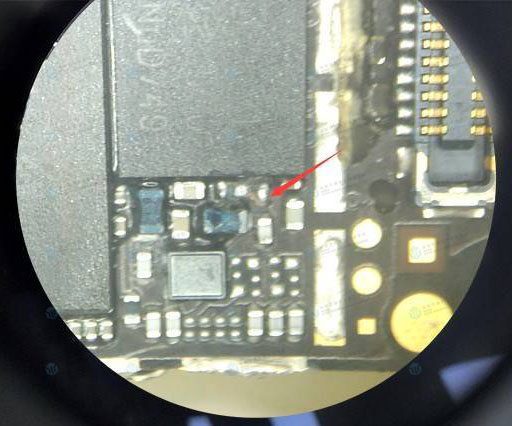

取出主板，拆下CPU散热铁壳，观察发现电阻R7502_S被腐蚀，实测出现898Ω，根据图纸得知是个0欧姆的电阻才对，问题找到，R7502_S电阻出现阻值，导致NFC得不到供电，从而导致输入密码卡住。
将R7502_S短接如图：

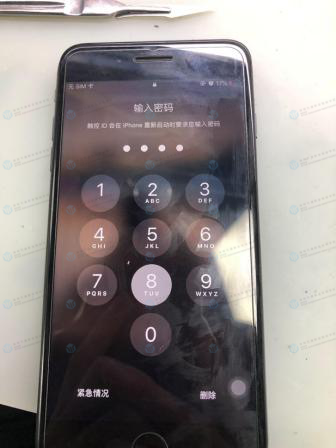

装机测试，开机输入密码成功进入系统，故障修复。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone8 频繁跳SIM卡

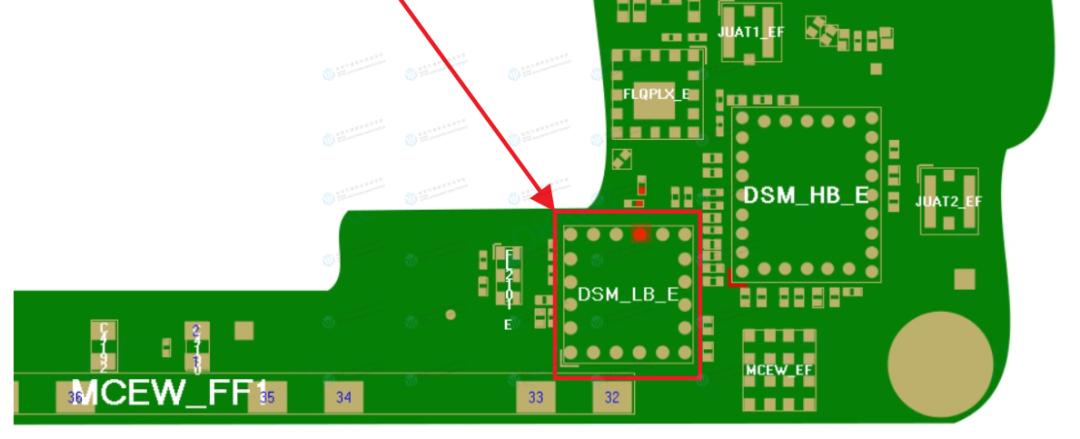

低频分集接收模块虚焊或者损坏导致。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone免拆硬盘修改硬盘资料解绑WIFI
学手机维修 BGA封装CPU植锡精讲及训练方法推荐之焊盘标准
iPhone传感器电路工作原理
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone手机2G、3G、4G频段解析
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone面容问题 快速搞定点阵玻璃拆卸
iPhone面容维修“黑科技” 高效解决师傅面容维修中的手工难点
iPhone8 进水无灯光，更换灯控无效
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone8 Plus移动联通无4G通病
PA_HB_E功放损坏或者不工作引起移动联通无4G
报名热线：微信/手机同号 18007552922 QQ：2422653202

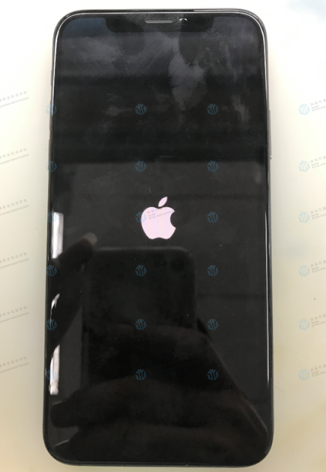

iPhone X使用中白苹果重启不进系统
故障机型：iPhoneX
故障现象：客户描述说手机使用过程中突然出现白苹果反复重启，进不去系统。

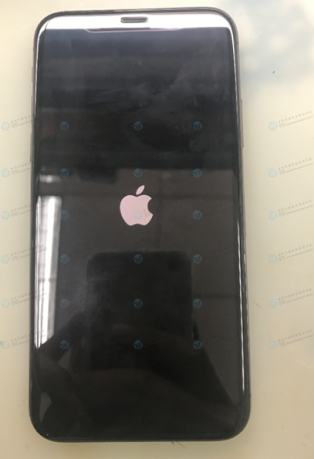

维修过程：测试机器确实是开机白苹果重启进不去系统。拆机接可调电源，电流最高到700mA就重启。

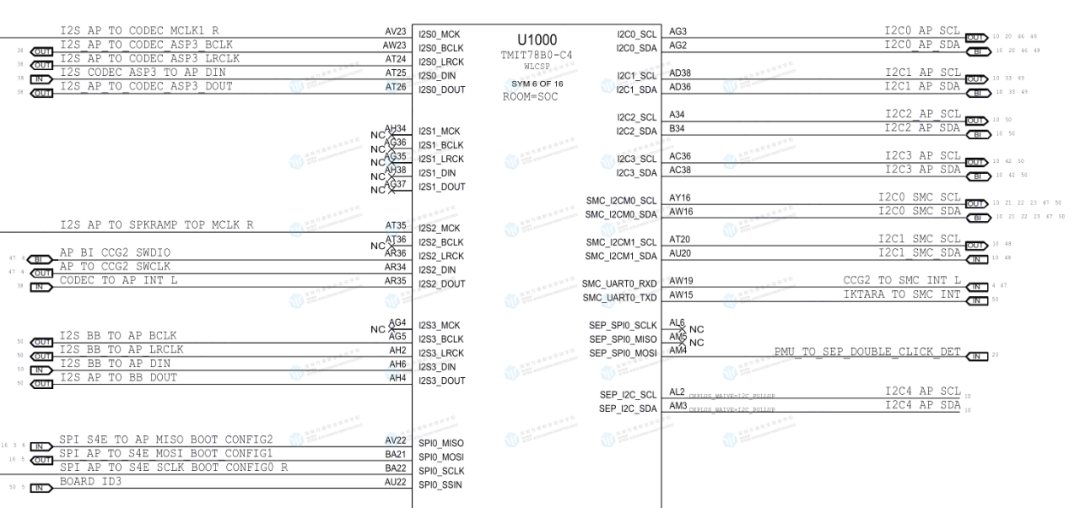

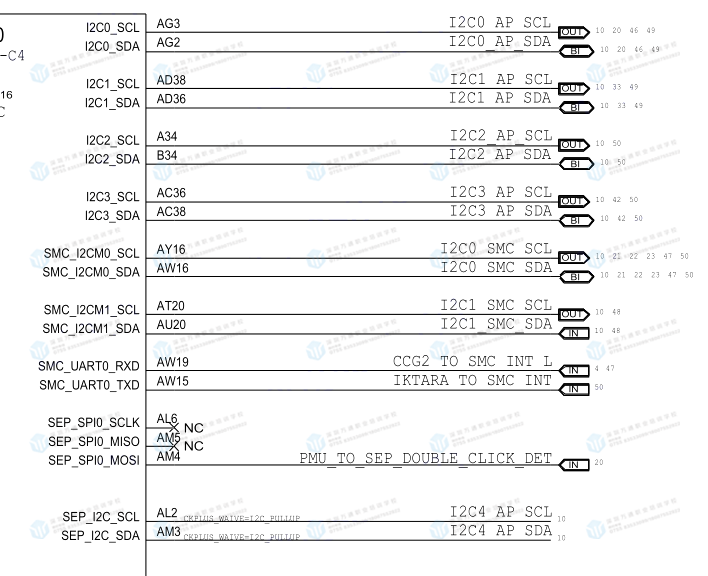

700多mA根本就没有识别到下层，裸板测试电流一样，怀疑系统或者总线有问题。客户说系统有更新过，那就直接测I2C总线。

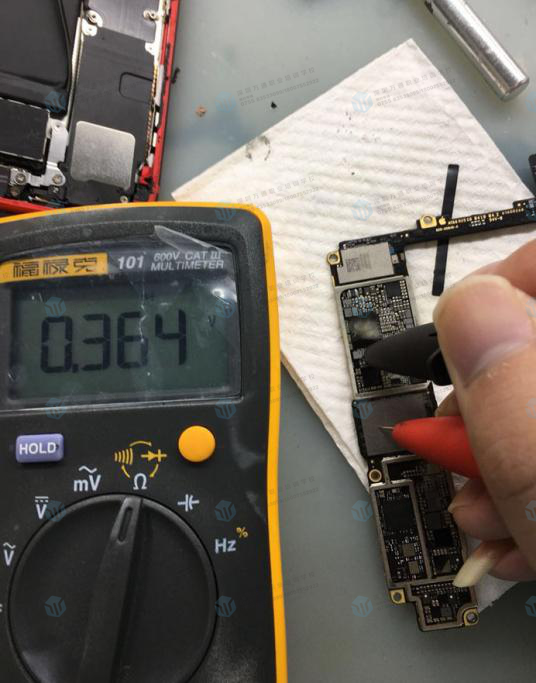

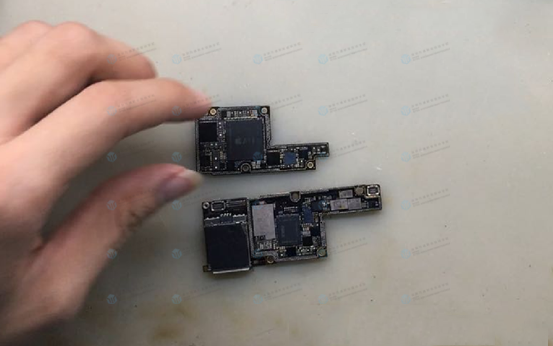

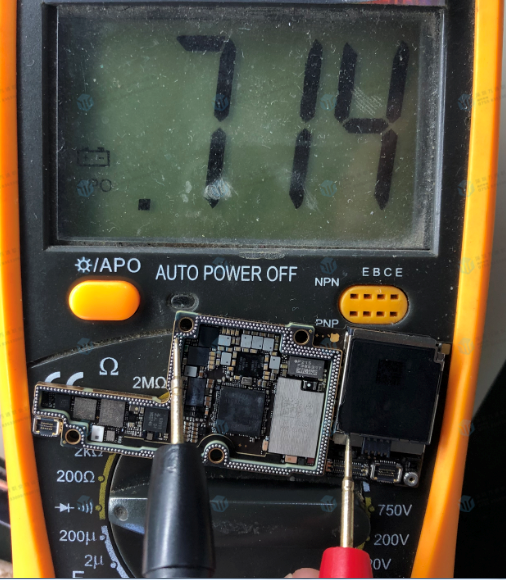

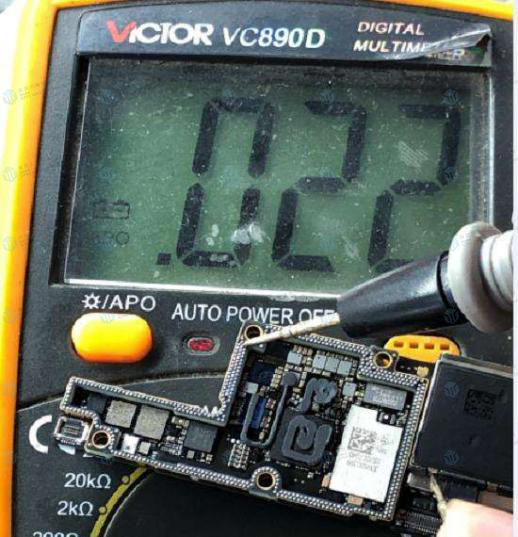

这个板子没分层I2C2没测到，其他总线对地阻值都正常。因为屏盖板裂了，怀疑中层掉点。分层后单独测上层电流可以上去，看来问题在下层，对地测中框阻值发现I2C2只有20多。

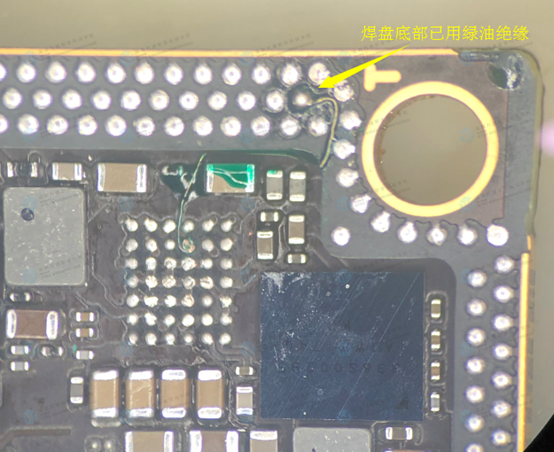

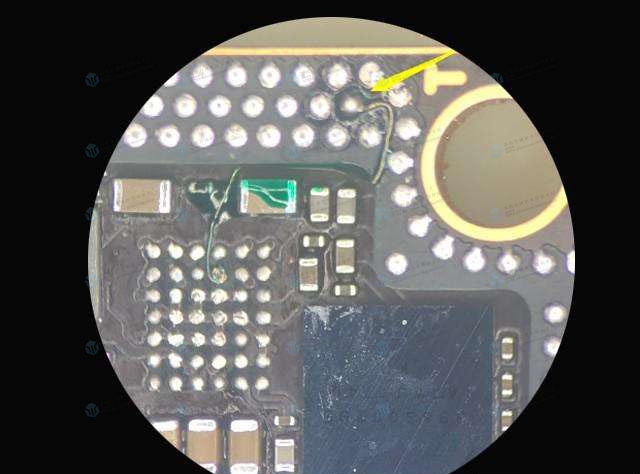

通过看点位图，发现只到了音频功放。功放拆掉后阻值还是一样，这个点没有连接任何元件，看来是板层内部短路了。(万通维修中心)直接把焊盘和中层的点都盖上绿油，重新飞一条线连接两个点。

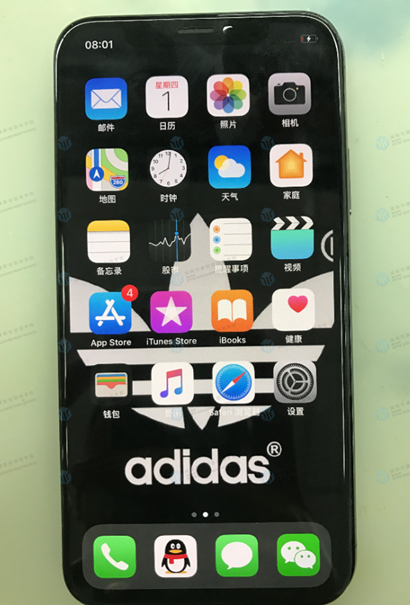

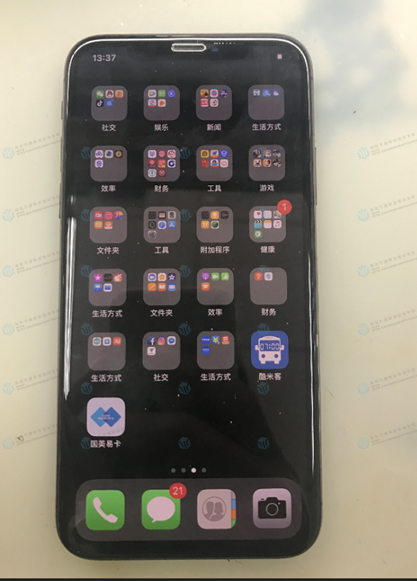

线路处理好，焊上芯片阻值恢复正常，直接贴合，开机能进系统，测试功能一切正常，维修结束。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone X 进水卡白苹果故障维修
故障机型：iPhoneX
故障现象：客户描述说手机进水后，开机白苹果，进不了系统。
维修过程：
iPhone X手机外配是通过I2C总线通讯的，外配有问题也会引起开机卡白苹果。

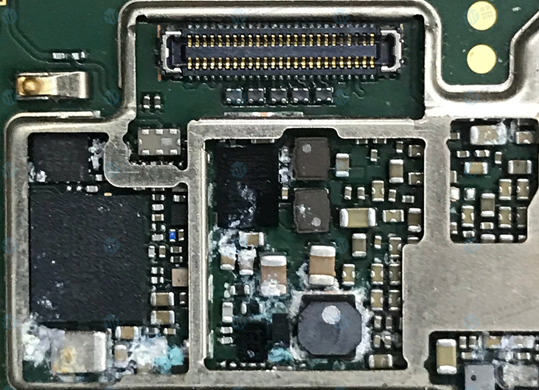

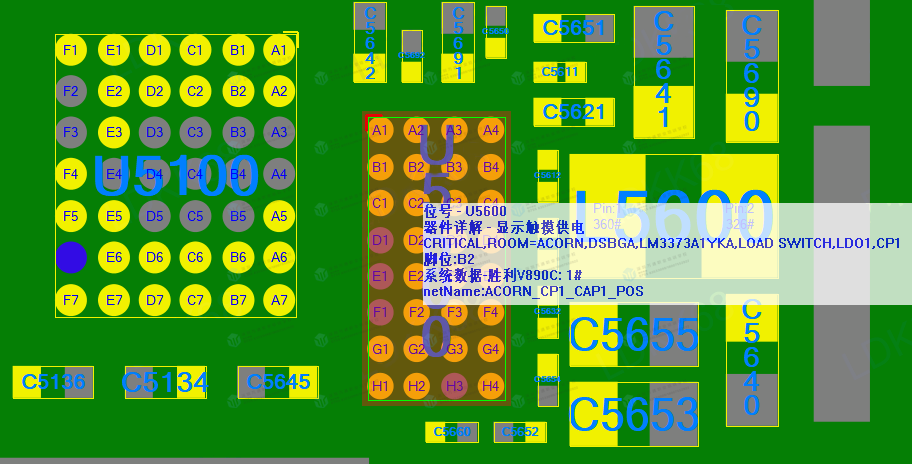

首先排除外配问题，拆机外配拿掉，故障依旧。 进水标已经变红，说明是从这面进的水，取出主板在显微镜下观察，发现U5600芯片的位置有进水腐蚀的痕迹。
拆下芯片上的屏蔽罩，发现进水腐蚀。
洗板水清洗干净，加电测试，发现电流跳变上去了。
装机测试，开机正常进系统，测试功能正常，故障修复。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone8P显示屏码片传输数据线I2C总线开路后故障
iPhone8 Plus 手机耗电快故障维修
故障机型：iPhone8 Plus
故障现象：客户描述说机子耗电很快，充电很久才能充上一点电。
故障分析：
1.测试各项功能是否正常；
2.功能正常的情况下，接可调电源看一下漏电情况。
维修过程：

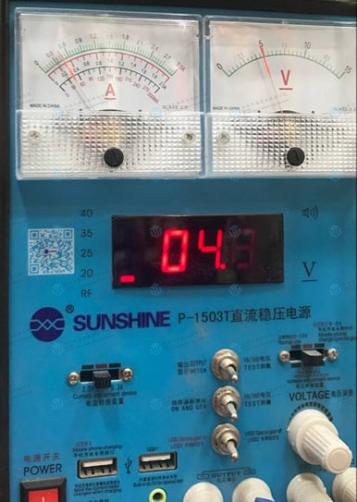

由于手机充电很久都没开机，直接拆机接可调电源，发现加电漏电600多毫安。

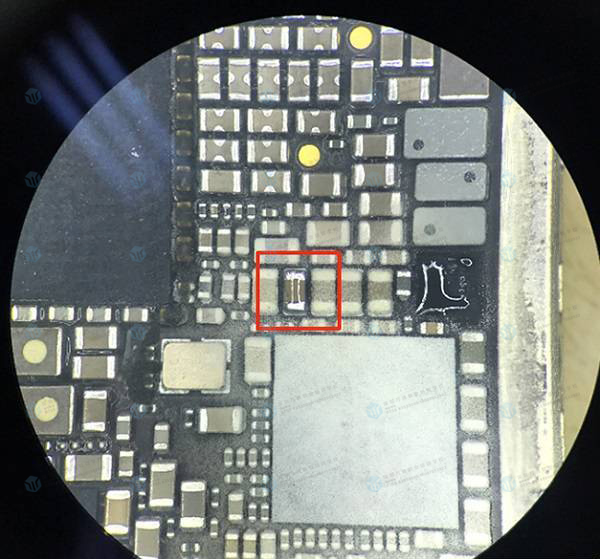

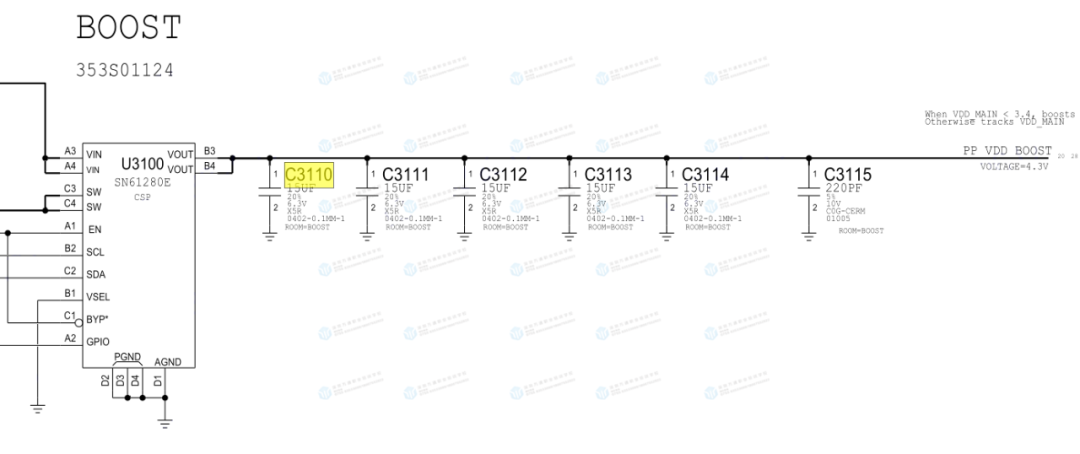

熏松香查找短路的元件。最终发现是 PP_VDD_BOOST 供电的滤波电容 C3110 对地短路导致的漏电。
直接镊子挑掉，测试此对地阻值恢复正常。
装机测试，漏电排除，功能正常，故障修复。此故障是 PP_VDD_BOOST 供电的滤波电容 C3110 对地短路导致的漏电。
报名热线：微信/手机同号 18007552922 QQ：2422653202
Phone X 震动排线腐蚀导致卡白苹果故障维修
故障机型：iPhoneX
故障现象：客户描述说手机进水后开机定白苹果界面
故障分析：
手机是进水过后才出现的开机定白苹果界面，很有可能是元器件腐蚀或者外配腐蚀损坏造成的。
维修过程：

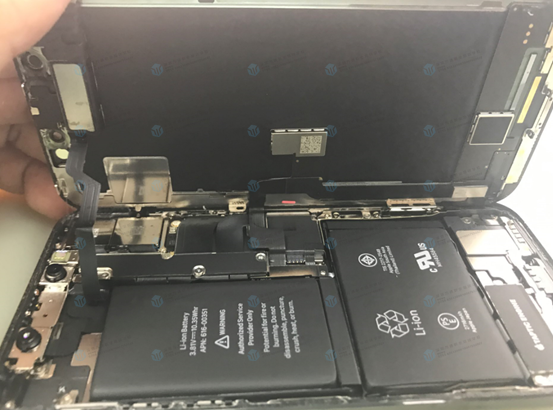

拆开手机，发现上半部的进水标都没有变红，(万通维修中心)接可调电源开机，测试中发现，不扣尾插的情况下，电流跳变正常进系统。

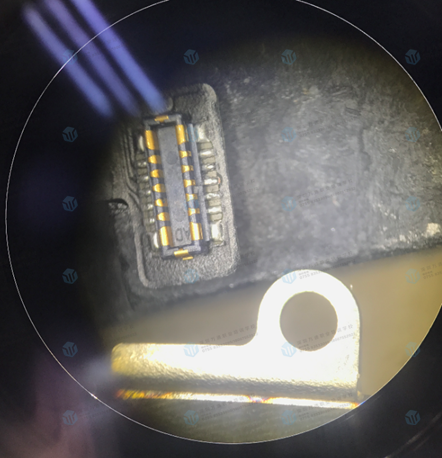

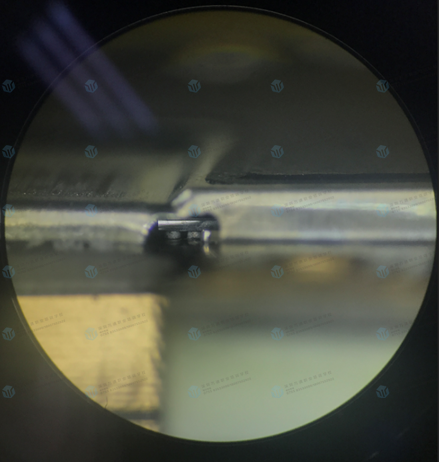

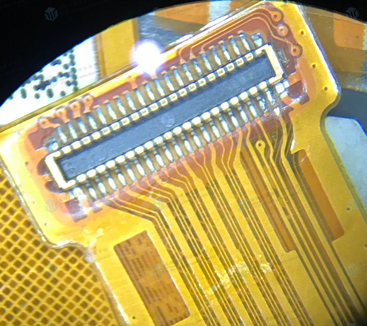

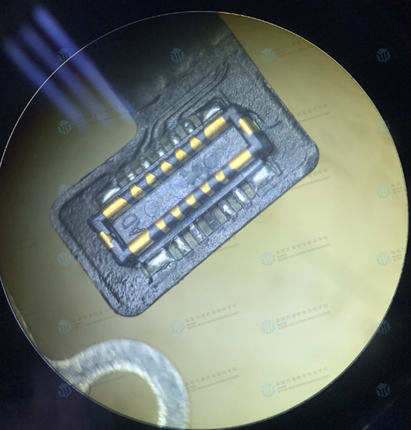

观察尾插座子没有进水痕迹，怀疑是下半部分进水了，拆开扬声器，没发现故障点，拆下振动器，看到座子有腐蚀的痕迹。
用刀片刮开腐蚀的脚位，补焊上锡。
装机测试，开机正常进系统，功能正常，故障修复。
维修总结：此故障是振动器座子腐蚀短路造成的开机卡白苹果。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone8 Plus重摔供电电容坏导致不开机

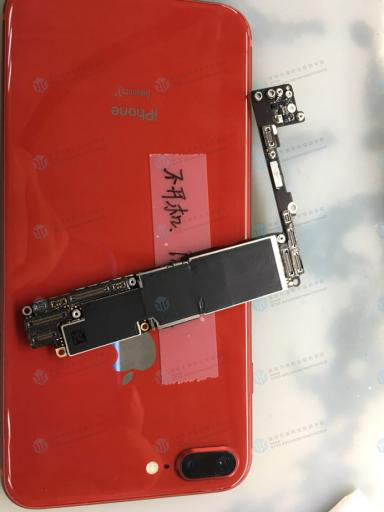

故障机型：iPhone8 Plus
故障现象：不开机
维修过程：

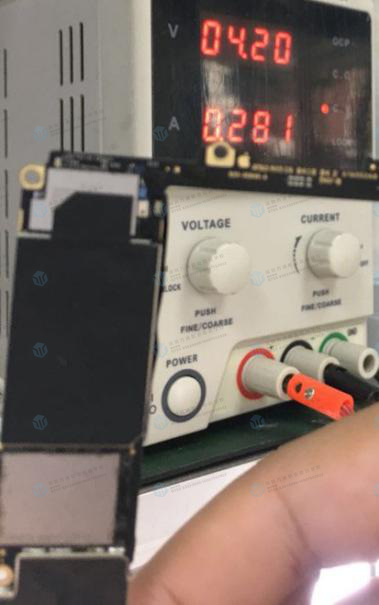

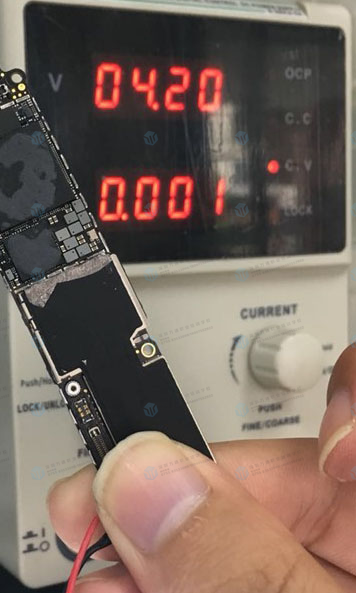

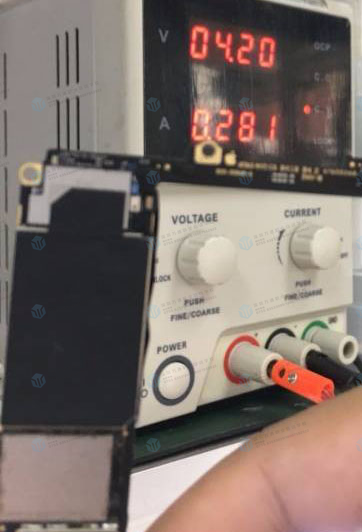

主板加电测试，接电漏电280mA。接着，查看主板外观并在显微镜下观察主板有无明显的外观损坏痕迹。

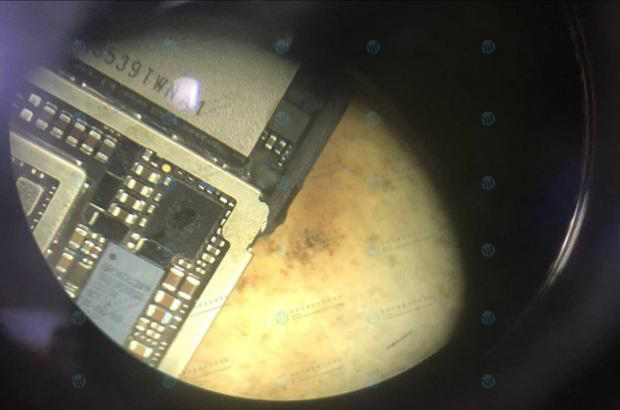

经过观察，主板变形严重，U3700照相供电IC已经裂开了。
将破损的U3700照相供电IC拆下来。
再次加电测试，判断是否是U3700导致的漏电。

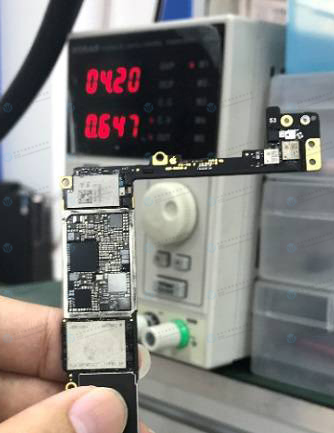

加电已经没有漏电现象，单板触发。
触发3400起跳，主板还有短路的地方。这种电流起跳的一般先打值电源发出的这十几路供电看看有没有短路的。

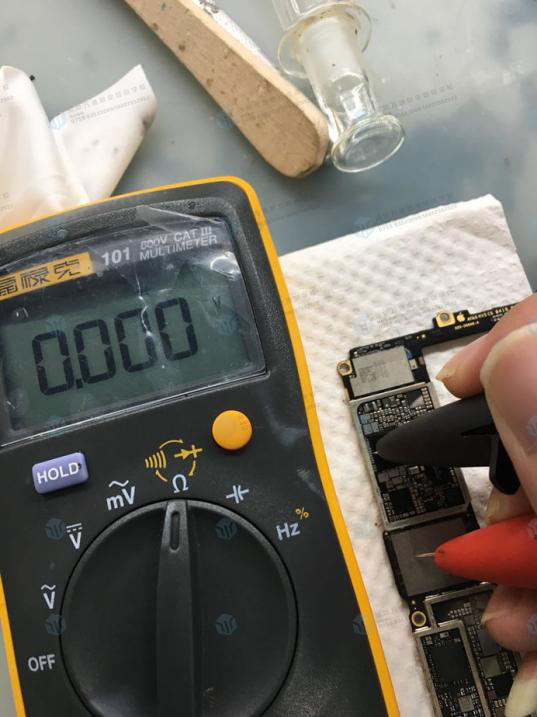

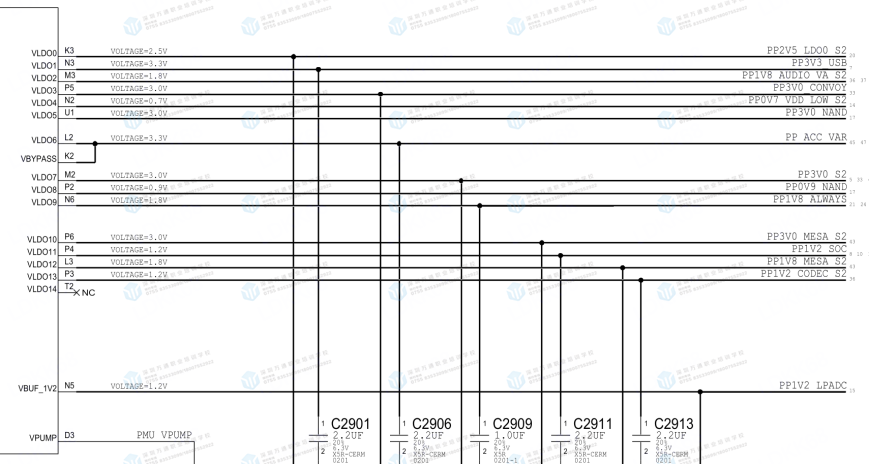

当查到C2906这个电容时发现已经短路了。
先将相连电容取下。这里有两个电容发烫厉害一并取下，再打值阻值已经正常，接着再触发看看。

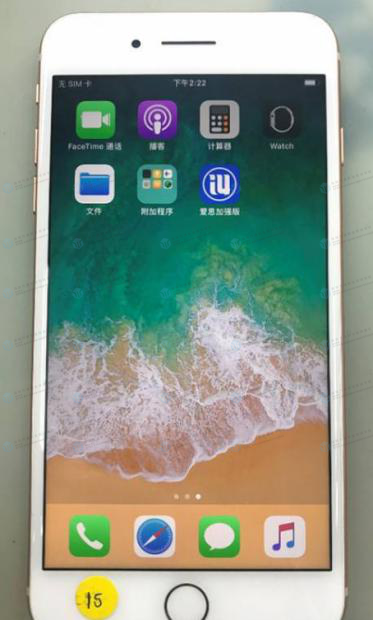

开机电流正常，装机，进系统测试，功能正常。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPad Air2开机大电流，主板芯片烫手
故障现象：
二修机，接屏测试突然大电流，电源管理芯片发热严重
维修过程：

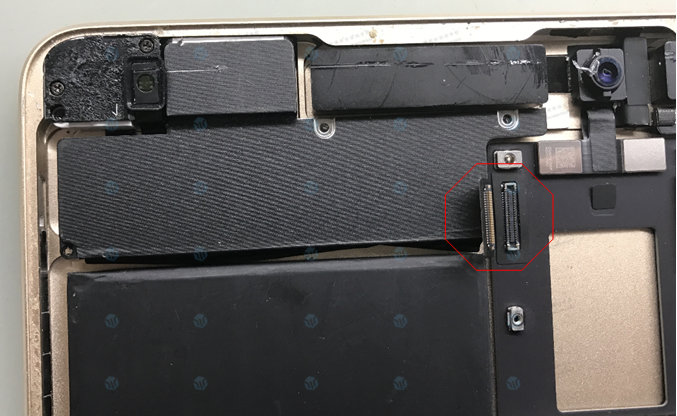

拆机发现电池和液晶排线都贴着隔热胶带，拆开主板测量电池供电脚和PP_VCC_MAIN电压对地二极体值均为正常。接可调电源通电测试，用镊子短接开机引脚开机，直流电源显示电流有跳变，机器可以正常开机。
接显示屏做进一步测试，短接开机引脚后，直流电源显示电流跳变正常，但快到亮屏的时候电流突然变大，用手触摸电源管理芯片发热严重。

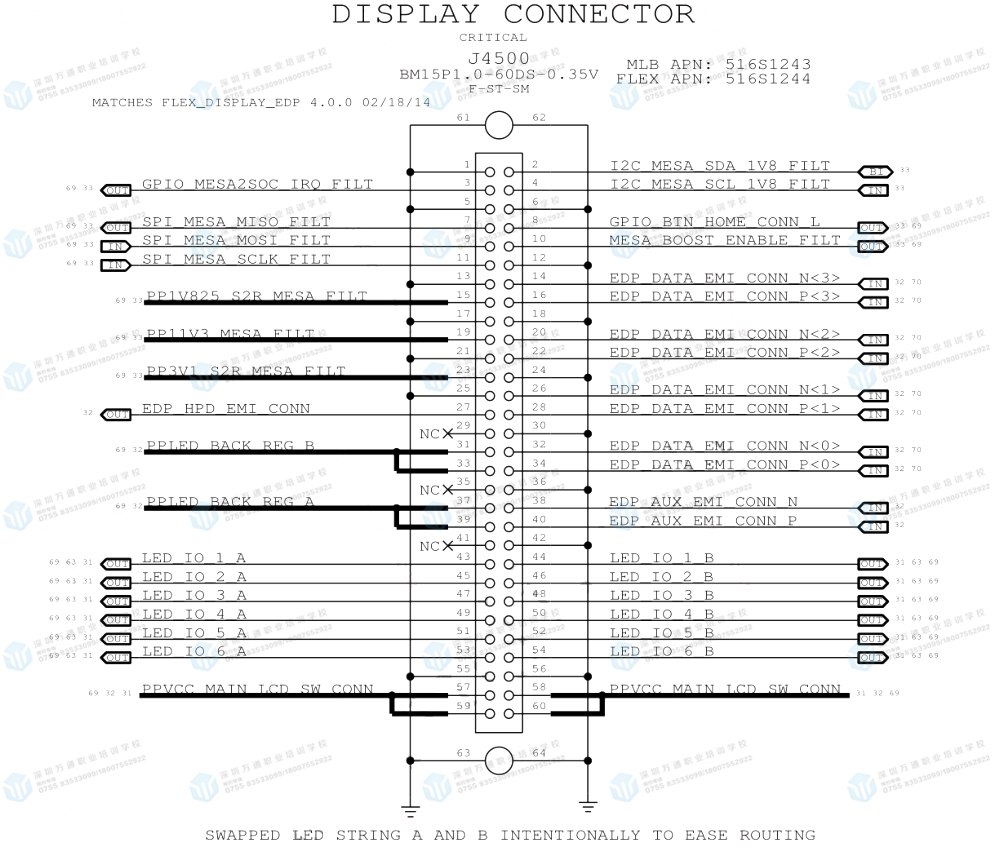

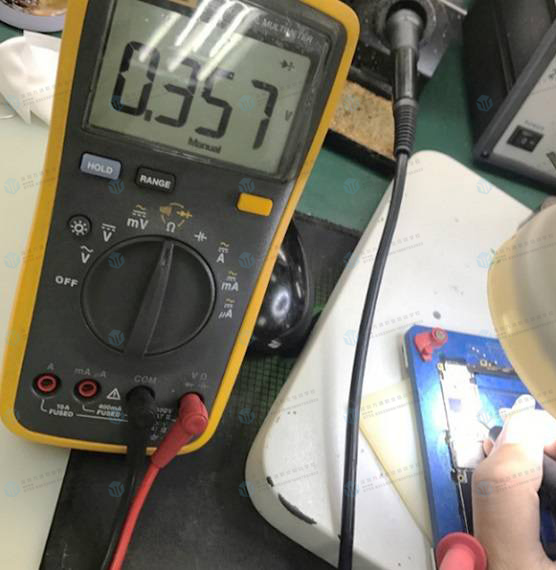

马上取下显示屏接到一块好的主板上测试，屏可以正常显示。(万通维修中心)由此可以确定故障点在主板。测量主板上显示屏接口发现背光供电PPLED_BACK_REG_A和PPLED_BACK_REG_B这两个脚(见下图)对地二极体值无穷大，确定背光供电电路开路。
(图1)

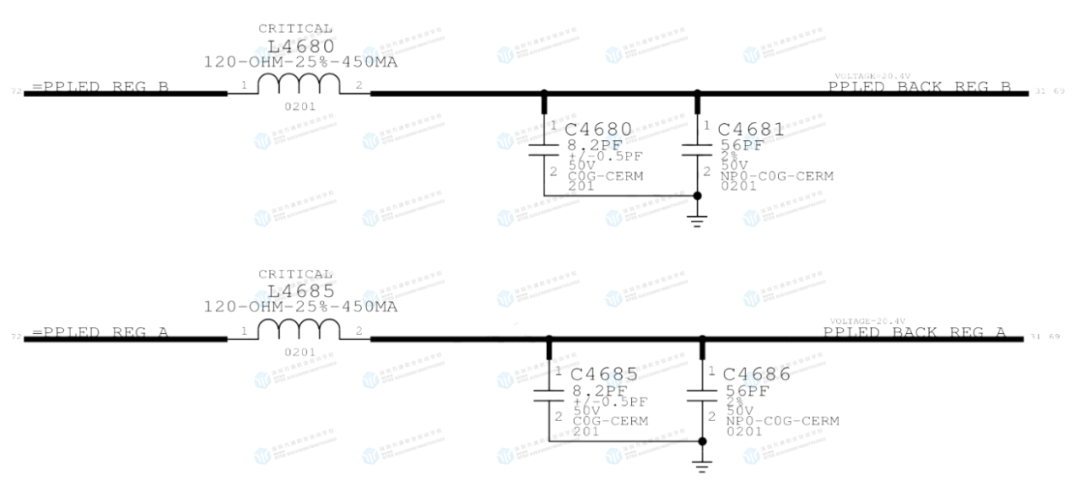

测量接口附近的两个供电电感L4680和L4685(见下图)正常。

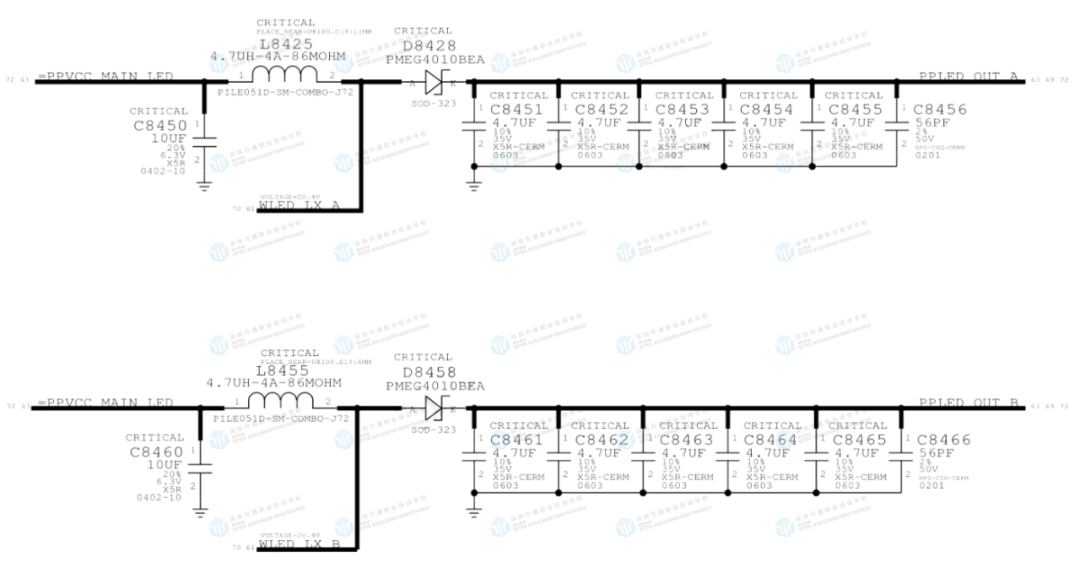

测量电感所连的两个二极管D8428和D8458(见下图)，两个二极管全被烧断。
更换两个好的二极管后接显示屏测试，可以正常显示，故障修复。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone XS Max下扬声器无声后像头打不开维修
iPhone8 USB芯片损坏导致不开机故障维修
故障机型：iPhone8
故障现象：二修，不开机
维修过程：
加电开机250MA，然后归0，一直这样循环跳变。
根据以往维修经验，初步判断与USB充电部分有关系。拆开主板发现同行对充电部分加焊过。

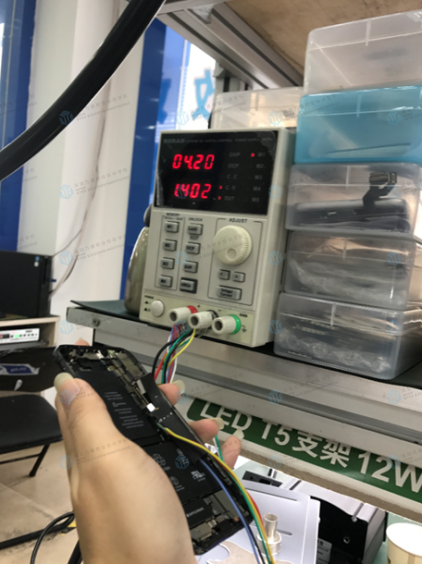

拆开U2打了一遍焊盘阻值无异常，不装U2加电试机电流正常，更换新的芯片加电开机可以进入系统，装机壳测试插充电器不能触发开机不充电，更换尾插还是一样。测量充电器给的5V供电，测得电压有送到C3301上，可能是充电管故障导致没有电压输出，拆下U3300充电管打底角阻值正常，U3300芯片也不同于以往机型，更换新的IC加电开机电流正常，测试电子座子上面有4.2V电压，重新试机充电正常。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhoneXsMax电池无数据电量不准通病
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPhone手机NFC电路工作原理 学手机维修
iPhone X开机白苹果重启进不去系统故障维修
故障机型：iPhone X
故障现象：客户描述说正常使用中突然出现白苹果重启进不去系统，电脑可成功更新。
维修过程：拆机加电测试，发现电流最高到700MA就重启，裸板测试电流一样。(万通维修中心)根据以往维修经验初步判断为系统或者总线有问题。客户说更新过排除系统问题，直接测I2C总线。
这个板子没分层I2C2没测到，其他总线对地阻值都正常。因为屏盖板裂了怀疑摔过的可能中层掉点。直接分层。分层后单独测上层电流可以上去，看来问题在下层，对地测中框阻值发现I2C2对地只有20多阻值了。

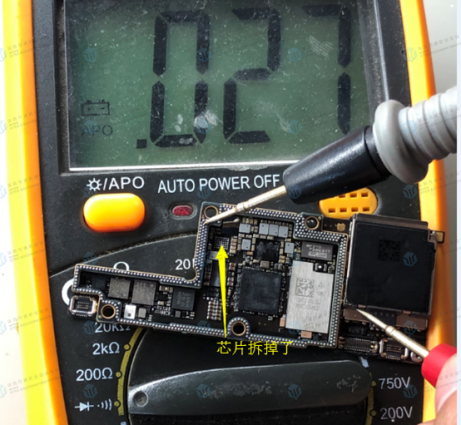

通过看点位图，发现这个信号只到了音频功放。直接把功放拆掉，拆掉后阻值还是一样。
芯片拆掉后这点根本就没有连接任何元件，看来是板层内部短路了。直接把焊盘和中层的点都盖上绿油，重新飞一条线连接两个点。
线路处理好，再焊上芯片，阻值恢复正常。
阻值正常后直接贴合，开机能进系统恢复密码界面，故障修复。
报名热线：微信/手机同号 18007552922 QQ：2422653202
iPad Pro 10.5开机红屏
故障机型：iPad Pro 10.5寸

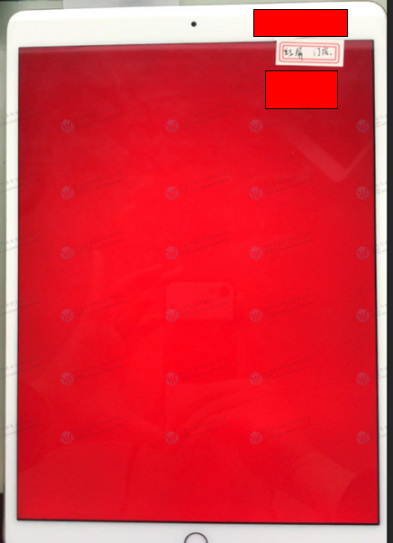

故障现象：客户描述说机子摔过，之前更换过屏幕，然后现在是开机红屏，如图：
故障分析：
机子摔后出现的开机红屏，一般都是与I2C总线相连的元件或者配件损坏才导致的开机红屏。
维修过程：
拆开机子，首先先排除外配引起的开机红屏，(万通维修中心)测试中发现，不接耳机孔排线这边的排线就可以开机正常。
拆开发现是耳机孔跟环境感光器是连接一起的。
看来是这个与耳机孔相连的环境感光器损坏造成的开机红屏。直接更换一个，装机测试。
开机正常进系统，测试功能正常，故障修复。此故障是环境感光器损坏造成的开机红屏。
报名热线：微信/手机同号 18007552922 QQ：2422653202
OPPO R15进水不充电
不装这个电容秒杀
报名热线：微信/手机同号 18007552922 QQ：2422653202
华为荣耀v10进水不开机
故障问题： 华为荣耀v10进水不开机

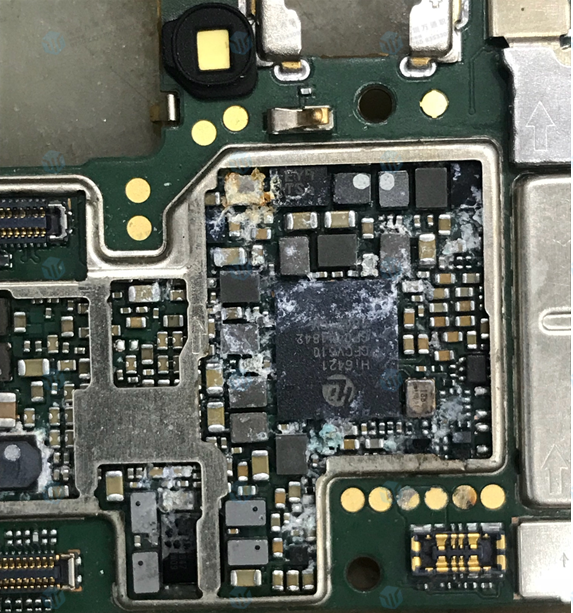

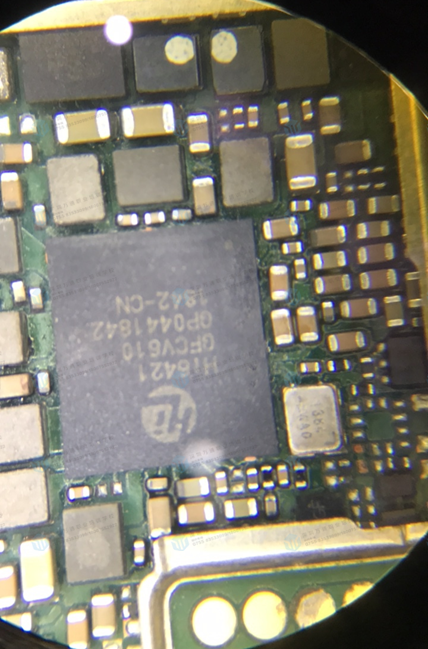

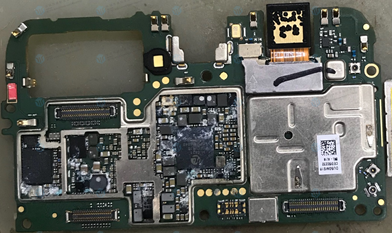

拆大电源hi6421芯片，发现腐蚀严重，

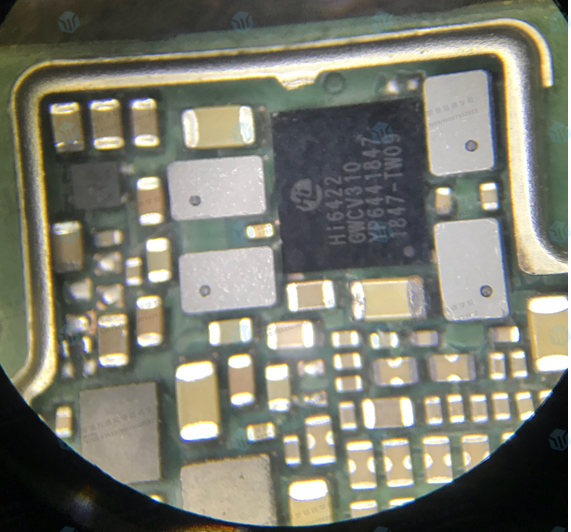

先清理了重值装机，在把小电源hi6422也拆了，腐蚀的也很厉害，值好锡夹电开机，不短路了，电流一路飙升应该可以开机了，就先把屏幕背灯的脚位烧断了的先飞线接好，装机测试，发现屏幕不亮，新屏测试故障依旧，

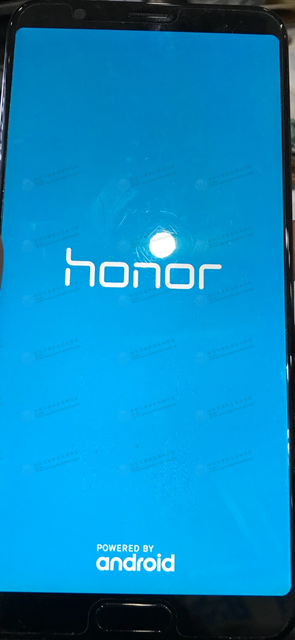

(万通维修中心)拆开测量屏幕供电没有，先拆开屏幕背光供电芯片，发现没有腐蚀，打开电路图测量芯片有电压输出，换掉d1701二极管和升级电感，在测量屏幕座子电出不压出来了，装机测试荣耀标志出来了。
开机进入系统了。
报名热线：微信/手机同号 18007552922 QQ：2422653202
