三步理解Qt中的setViewport和setWindow

Qt中的逻辑坐标系统和物理坐标系统是通过setWindow和setViewport函数来设定，二者的参数都是矩形QRect(),理解起来颇为费劲，网上查阅了不少，但是真正理解起来还是得靠自己进行测试。
霍亚飞的《Qt快速开发》上称呼“窗口”和“视口”，窗口是逻辑坐标系统的（QRect），视口是物理坐标系统的块。将窗口映射到视口，可以理解为将逻辑坐标上设定的块（QRect）进行放大缩小直至四个角分别与视口重合。绕晕了也没关系，直接上例子。。

第一步理解逻辑坐标系统才是QPainter绘制图像的地方

在这里插入图片描述

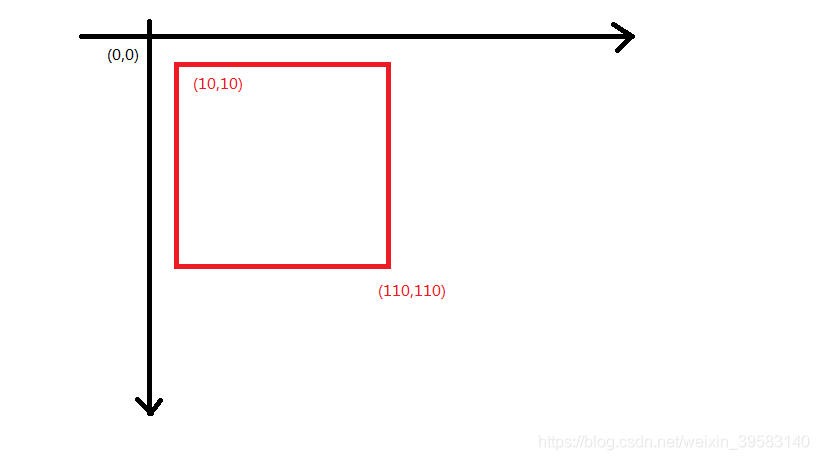

如上图在逻辑坐标系统上绘制一个矩形：

//重写paintEvent函数如下：
void MainWindow::paintEvent(QPaintEvent *event){
     Q_UNUSED(event)//去除event未使用的告警
     QPainter painter(this);
     QPainterPath path;
     path.moveTo(10,10);
     path.lineTo(110,10);
     path.lineTo(110,110);
     path.lineTo(10,110);
     path.closeSubpath();//直线连接到开始点
     painter.setPen(QPen(Qt::red,2,Qt::SolidLine,Qt::RoundCap,Qt
