干式变压器和油浸式变压器的优缺点 价格上干变比油变贵。容量上，大容量的油变比干变多。在综合建筑内(地下室、楼层中、楼顶等)和人员密集场所需使用干变。油变采用在独立的变电场所。箱变内变压器一般采用箱变。户外临时用电一般采用油变。在建设时根据空间来选择干变和油变，空间较大时可以选择油变，空间较为拥挤时选择干变。区域气候比较潮湿闷热地区，易使用油变。如果使用干变的情况下，必须配有强制风冷设备。

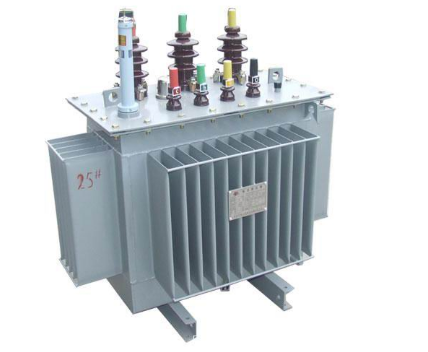

(图片来源于网络) 1、外观封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳； 2、引线形式不同干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管； 3、容量及电压不同干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器。 4、绝缘和散热不一样干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器(片)上进行散热。 5、适用场所干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。 6、对负荷的承受能力不同一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。 7、造价不一样对同容量变压器来说，干式变压器的采购价格比油式变压器价格要高许多。干式变压器型号一般开头为SC(环氧树脂浇注包封式)、 SCR(非环氧树脂浇注固体绝缘包封式)、SG(敞开式) 干式变压器与油浸式变压器的区别 “当然相同的是都是电力变压器，都会有作磁路的铁芯，作电路的绕组。而最大的区别是在“油式”与“干式”。也就是说两者的冷却介质不同，前者是以变压器油(当然还有其它油如β油)作为冷却及绝缘介质，后者是以空气或其它气体如SF6等作为冷却介质。油变是把由铁芯及绕组组成的器身置于一个盛满变压器油的油箱中。干变常把铁芯和绕组用环氧树脂浇注包封起来，也有一种现在用得多的是非包封式的，绕组用特殊的绝缘纸再浸渍专用绝缘漆等，起到防止绕组或铁芯受潮。(又因为两者因工艺、用途、结构方面的分类方法不同派生出不同的类别，所以我们从狭义的角度来说) 就产量和用量来说，目前干变电压等级只作到35kV,容量相对油变来说要小，约作到2500kVA.又由于干变制造工艺相对同电压等级同容量的油变来说要复杂，成本也高。所以目前从用量来说还是油变多。但因干变的环保性，阻燃、抗冲击等等优点，而常用于室内等高要求的供配电场所，如宾馆、办公楼、高层建筑等等。如果你只是变压器用户，了解这些应该够了” 各有各的优缺点，油变造价低、维护方便，但是可燃、可爆。干变由于具有良好的防火性，可安装在负荷中心区，以减少电压损失和电能损耗。但干变价格高，体积大，防潮防尘性差，而且噪音大。油变琢渐退出,用干变,干变可以拆开运输放便,清洁,易维护 ,按装不需机座,没有渗油池.等优点 . 从外表上是比较好区分的；油浸式变压器与干式变压器的最大区别就是有没有“油”，而由于油是液体，具有流动性，油浸式变压器就一定是有外壳的，外壳内部是变压器油，油中浸泡着变压器的线圈，从外面是看不到变压器的线圈的；而干式变压器没有油，就不用外壳了，能直接看到变压器的线圈；还有一个特性就是油浸式变压器上面有油枕，内部存放着变压器油，但现在新式油浸变压器也有不带油枕的变压器生产；油浸式变压器为了散热方便，也就是为了内部绝缘油的流动散热方便，在外部设计了散热器，就象散热片一样，而干式变压器却没有这个散热器，散热靠变压器线圈下面的风机，该风机有点象家用空调的室内机；油浸式变压器由于防火的需要，一般安装在单独的变压器室内或室外，而干式变压器肯定安装在室内，一般情况下安装在低压配电室内，和低压配电柜并排安装。
