ROS节点通信之服务

ROS计算图结构

ROS节点之间通过收发消息进行通信，消息收发机制分为话题（topic）、服务（service）和动作（action）三种。如上计算图中的节点2与节点3、节点2与节点5采用话题通信，节点2与节点4采用服务通信，节点1与节点2采用动作通信。计算图中的节点、话题、服务、动作都要有唯一名称作为标识。

ROS服务通信方式

服务通信方式是双向同步的，服务客户端向服务提供端发送请求，服务提供端在收到请求后立即进行处理并返回响应信息。服务通信一般用在实时性要求比较高且使用频次低的场景下，比如获取全局静态地图。

编写程序测试服务通信方式

创建一个功能包，在此功能包中设计一些节点来测试服务通信方式。

创建功能包

假设：工作空间为catkin_ws，功能包为pkg_service_example，依赖roscpp和std_msgs功能包。

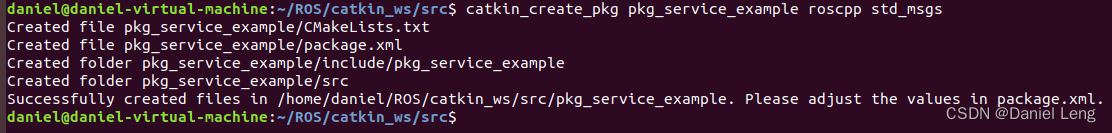

cd catkin_ws/src/
catkin_create_pkg pkg_service_example roscpp std_msgs

关于创建功能包的更多信息，请参考《创建/删除ROS功能包》

示例：基于服务通信方式，提供和调用一个简易的计算服务

目标

1. 服务器节点提供一个简易的计算服务，实现基本的“加减乘除”功能。
2. 客户端节点调用服务器节点的计算服务。

程序设计

• nodeServerA.cpp实现名为“NodeServerA”的节点，提供基本的“加减乘除”运算服务"daniel_service_calculation"。
• nodeClientA.cpp实现名为“NodeClientA”的节点，调用“NodeServerA”提供的运算服务"daniel_service_calculation"。
• 自定义服务类型“calculator.srv”。请求成员包含运算元素elementA、运算元素elementB、计算规则algorithm。回复成员包含元素运算结果result。

1. 新建服务类型calculator.srv

   mkdir -p catkin_ws/src/pkg_service_example/srv
   touch calculator.srv


   calculator.srv

   int64 elementA
   int64 elementB
   int64 algorithm
   ---
   int64 result


2. 将服务类型calculator.srv添加至编译环境

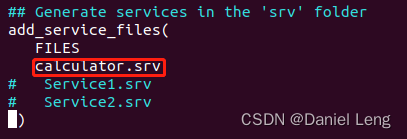

   • 打开pkg_service_example/CMakeLists.txt，添加下面的修改：





   • 打开pkg_service_example/package.xml，添加下面的修改：

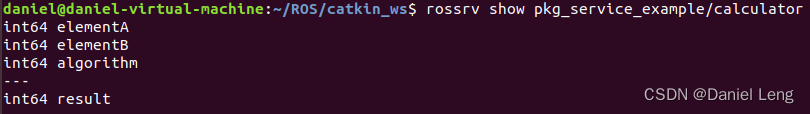

     添加成功后，可以通过rossrv show pkg_service_example/calculator查看calculator服务类型：


3. 新建源文件 nodeServerA.cpp nodeClientA.cpp

   cd catkin_ws/src/pkg_service_example/src/
   touch nodeServerA.cpp nodeClientA.cpp




   nodeServerA.cpp

   #include "ros/ros.h"
   #include "pkg_service_example/calculator.h"

   #define NODE_NAME		"NodeServerA"
   #define SERVICE_NAME	"daniel_service_calculation"

   enum Algorithm{
   	ALG_PLUS = 0,
   	ALG_MINUS = 1,
   	ALG_TIMES = 2,
   	ALG_DIVIDE = 3,
   };

   bool onRecvRequest(pkg_service_example::calculator::Request& request,
   				   pkg_service_example::calculator::Response& response)
   {
   	switch (request.algorithm) {
   		case ALG_PLUS:
   			response.result = request.elementA + request.elementB;
   		break;
   		case ALG_MINUS:
   			response.result = request.elementA - request.elementB;
   		break;
   		case ALG_TIMES:
   			response.result = request.elementA * request.elementB;
   		break;
   		case ALG_DIVIDE:
   			response.result = request.elementA / request.elementB;
   		break;
   		default:
   			return false;
   	}

   	return true;
   }

   int main(int argc, char* argv[])
   {
   	ros::init(argc, argv, NODE_NAME);
   	ros::NodeHandle nodeHandle;

   	ros::ServiceServer server = nodeHandle.advertiseService(SERVICE_NAME, onRecvRequest);

   	ROS_INFO("%s is ready\n", SERVICE_NAME);

   	ros::spin();

   	return 0;
   }


   nodeClientA.cpp

   #include "ros/ros.h"
   #include "pkg_service_example/calculator.h"

   #include <iostream>

   #define NODE_NAME		"NodeClientA"
   #define SERVICE_NAME	"daniel_service_calculation"

   enum Algorithm{
   	ALG_PLUS = 0,
   	ALG_MINUS = 1,
   	ALG_TIMES = 2,
   	ALG_DIVIDE = 3,
   };

   int main(int argc, char* argv[])
   {
   	ros::init(argc, argv, NODE_NAME);
   	ros::NodeHandle nodeHandle;

   	ros::ServiceClient client = nodeHandle.serviceClient<pkg_service_example::calculator>(SERVICE_NAME);

   	while (ros::ok()) {
   		std::cout << "Please input two elements to calculate" << std::endl;
   		long elementA, elementB;
   		std::cin >> elementA >> elementB;

   		std::cout << "Please select calculation algorithm:\n 0:plus\n 1:minus\n 2:times\n 3:divide" << std::endl;
   		long algorithm;
   		std::cin >> algorithm;

   		pkg_service_example::calculator service;
   		service.request.elementA = elementA;
   		service.request.elementB = elementB;
   		service.request.algorithm = algorithm;

   		if (client.call(service)) {
   			switch (algorithm) {
   				case ALG_PLUS:
   					ROS_INFO("%ld plus %ld equals %ld\n", elementA, elementB, (long)service.response.result);
   				break;
   				case ALG_MINUS:
   					ROS_INFO("%ld minus %ld equals %ld\n", elementA, elementB, (long)service.response.result);
   				break;
   				case ALG_TIMES:
   					ROS_INFO("%ld times %ld equals %ld\n", elementA, elementB, (long)service.response.result);
   				break;
   				case ALG_DIVIDE:
   					ROS_INFO("%ld divide %ld equals %ld\n", elementA, elementB, (long)service.response.result);
   				break;
   			}
   		}
   	}
   	return 0;
   }


编译

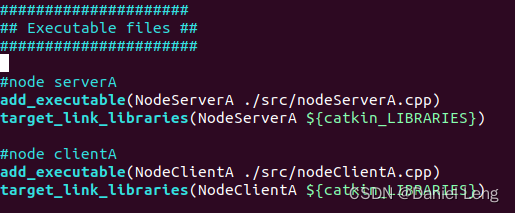

1. 在pkg_topic_example/CMakeLists.txt的末尾加上下面的内容：

   #node serverA
   add_executable(NodeServerA ./src/nodeServerA.cpp)
   target_link_libraries(NodeServerA ${catkin_LIBRARIES})

   #node clientA
   add_executable(NodeClientA ./src/nodeClientA.cpp)
   target_link_libraries(NodeClientA ${catkin_LIBRARIES})

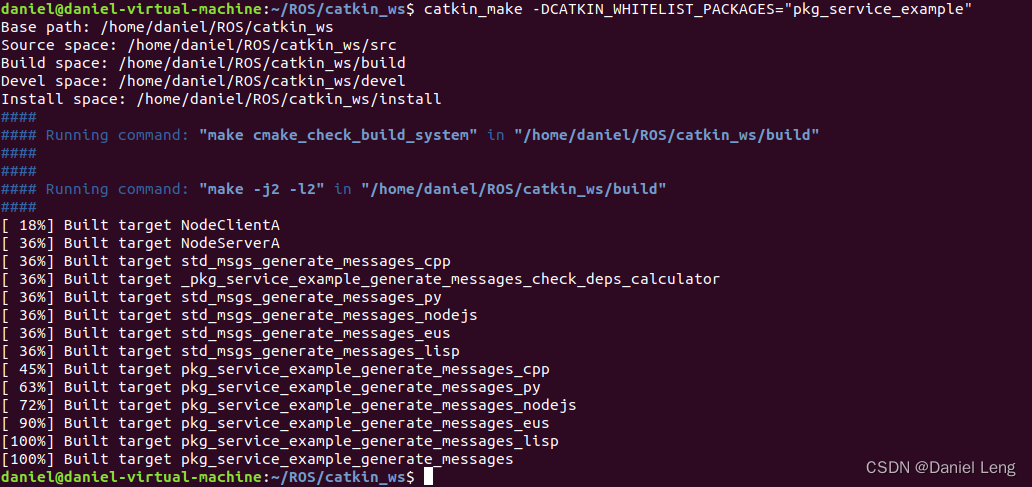

2. 编译功能包
   在工作空间根目录中使用catkin_make，编译该工作空间中的所有功能包。
   如果需要编译指定的某个功能包（譬如：target_pkg），
   使用catkin_make -DCATKIN_WHITELIST_PACKAGES=“target_pkg”。

   cd catkin_ws
   catkin_make 或者 catkin_make -DCATKIN_WHITELIST_PACKAGES="pkg_service_example"




测试

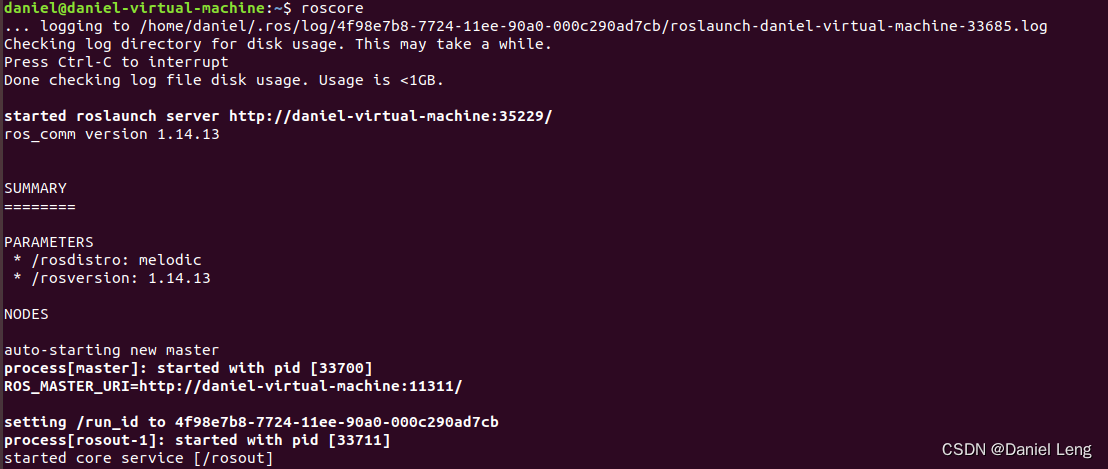

1. 新开终端，运行主节点（如果主节点已运行，则跳过此步骤）

   roscore


   使用roscore运行主节点。


2. 运行服务器节点
   执行rosrun pkg_service_example NodeServerA，运行服务器节点NodeServerA。

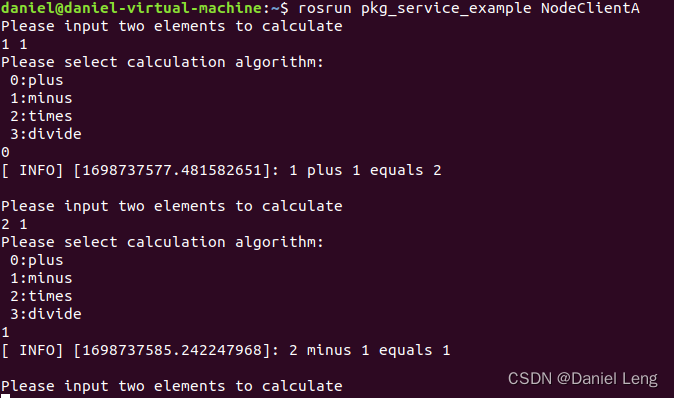

3. 运行客户端节点
   执行rosrun pkg_service_example NodeClientA，运行服务器节点NodeClientA。
