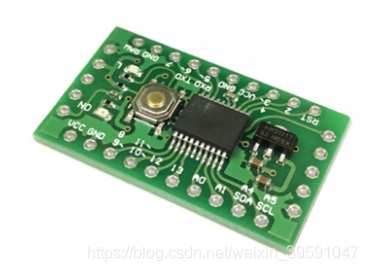

LGT8F328P 开发板arduino环境搭建：

1. 在官网上下载 Arduino硬件支持包

http://www.lgtic.com/downloads/

Arduino开发平台相关

LGT8FX8D/P系列Arduino硬件支持包(v3.6c)

解压，把压缩包中..\Larduino_HSP_latest\Larduino_HSP_v3.6c\hardware\ 目录下的LGT 目录复制到 Arduino hardware "D:\Program Files (x86)\Arduino\hardware\" 目录下。

2. 参考如下博客，把芯片和下载器连接好

https://blog.csdn.net/XIUYING_MO/article/details/103942255

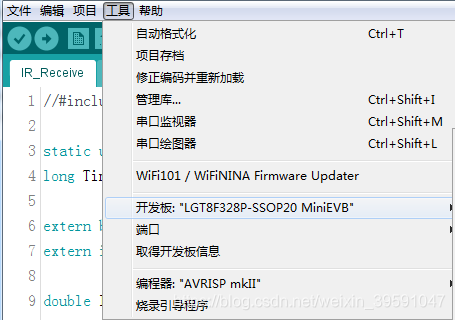

3. 打开Arduino，选择开发板

4. 编程

4.1 中断程序

uint8_t IRPinSequence[] = {5, 4, 1, 0, 5, 4, 0 };
uint8_t IRPin[] = {C5, C4, C1, C0, B5, B4, B0 };

void iniIR() {
uint8_t i;

for (i = 0; i < IRPinCount; i++) {
pinMode(IRPin[i], INPUT_PULLUP);
}
cli(); //关闭中断

PCICR |= (1 << PCIE0) | (1 << PCIE1); // 设置 PCIE0 以启用 PCMSK0 来测量状态变化并产生中断侦测 PB
for (i = 0; i < IRPinCount; i++) {
PCMSK0 |= (1 << IRPinSequence[i]); // 设置引脚来测量状态变化并产生中断, PB
PCMSK1 |= (1 << IRPinSequence[i]); // 设置引脚来测量状态变化并产生中断, PB

}

sei(); // turn on interrupts

}

ISR (PCINT0_vect)// PB脚可以触发 PCINT0中断
{
uint8_t changedbits;//设立一个无符号整数来记录寄存器的变化

changedbits = PINB ^ PortB_history;
PortB_history = PINB;

uint8_t i = 0;

if (changedbits & (1 << PINB0))
{
if (PINB & (1 << PINB0)) { //上升沿
i = 6;
IRPinCallBack(i);
}
}

if (changedbits & (1 << PINB1))
{

}

if (changedbits & (1 << PINB2))
{

}

if (changedbits & (1 << PINB3))
{

}
if (changedbits & (1 << PINB4))
{
if (PINB & (1 << PINB4)) { //上升沿
i = 5;
IRPinCallBack(i);
}
}
if (changedbits & (1 << PINB5))
{
if (PINB & (1 << PINB5)) { //上升沿
i = 4;
IRPinCallBack(i);
}
}
}

ISR (PCINT1_vect)// PC脚可以触发 PCINT1中断
{
uint8_t changedbits;//设立一个无符号整数来记录寄存器的变化
uint8_t i = 0;

changedbits = PINC ^ PortC_history;
PortC_history = PINC;

if (changedbits & (1 << PINC0))
{
if (PINC & (1 << PINC0)) { //上升沿
i = 3;
IRPinCallBack(i);
}
}

if (changedbits & (1 << PINC1))
{
if (PINC & (1 << PINC1)) { //上升沿
i = 2;
IRPinCallBack(i);
}
}

if (changedbits & (1 << PINC2))
{

}

if (changedbits & (1 << PINC3))
{

}

if (changedbits & (1 << PINC4))
{
if (PINC & (1 << PINC4)) { //上升沿
i = 1;
IRPinCallBack(i);
}
}

if (changedbits & (1 << PINC5))
{
if (PINC & (1 << PINC0)) { //上升沿
i = 0;
IRPinCallBack(i);
}
}
}

ISR (PCINT2_vect)// PD脚可以触发 PCINT1中断？
{
uint8_t changedbits;//设立一个无符号整数来记录寄存器的变化

changedbits = PIND ^ PortD_history;
PortD_history = PIND;
