第三十六章基于TCP协议的远程更新QSPI Flash实验

在《程序固化实验》中，我们了解了如何通过SDK软件将BOOT.bin文件固化到QSPI中，这种现场通过SDK软件固化的方式很常用，重新固化也很方便。然而在实际应用中，通过SDK软件固化或重新固化QSPI并不一定可行，如产品量产发布后进入维护升级阶段，若需要修改、更新QSPI中的BOOT.bin文件，遇到产品安放在高危环境中或产品整合到大型机械内部，或产品生产时没有预留JTAG口，而是预先将程序固化到QSPI中等情况，使用SDK软件现场重新固化就不可行。此时通过网络远程更新QSPI的方式将显得极其重要和方便。本章我们将介绍如何使用TCP协议实现远程更新QSPI。本章包括以下几个部分：
3636.1简介
36.2实验任务
36.3硬件设计
36.4软件设计
36.5下载验证
36.1简介
在《程序固化实验》中我们可以看到，将生成的BOOT.bin文件烧写到QSPI中就完成了程序固化，其实质是将BOOT.bin文件的数据写入到QSPI中。将数据写入到QSPI中的方式有多种，通过SDK软件工具使用JTAG接口写入是一种常用的方式。除此之外，我们在《QSPI读写实验》通过调用相关函数操作QSPI向QSPI中写入数据也是一种常用的方式。显然，远程更新QSPI使用的是后一种方式。
远程更新QSPI就是将BOOT.bin文件通过网络协议如常用的TCP、UDP协议传给远端联网的文件接收端即领航者开发板。接收端将文件暂存在DDR3中，当文件传输完成后，接收端接收到更新命令后将调用相关函数将文件数据写入到QSPI中，写入完成后为了防止写入出错，需要将写入到QSPI中的数据读出以进行校验。校验成功后就可以重新以QSPI启动的方式启动，完成远程更新。
从上述可以看出，接收端的领航者开发板作为服务端，发送端作为客户端将BOOT.bin文件数据上传给服务端是一个较好的客户/服务器模型。有一个特别需要注意的地方是，当客户端上传完文件后，作为服务端的领航者开发板如何知道文件传输完成并启动更新呢。
有两种方式可以解决。一是客户端传输完成后，关闭连接，服务端知道客户端关闭连接后知道文件传输完成，更新QSPI。此种方式弊端很多，如不能知道后续的更新情况，若发生写入到QSPI错误，不能及时修复，以及不能避免因环境问题导致的网络误关闭。另一种是当客户端传输文件完成后，向服务端发送更新命令，服务端接收到更新命令后启动更新。为了防止传错文件等意外情况，也可以添加清除命令，使之前传送的数据无效。
由于TCP协议的稳定可靠，本章我们选择TCP协议作为网络传输协议。领航者开发板利用lwip协议栈开启TCP服务作为服务端，可以写一个TCP客户端的上位机或使用网络调试助手开启TCP客户端传送BOOT.bin文件。
最后我们比较下通过SDK软件更新（使用JTAG接口方式）和网络更新方式的优缺点。

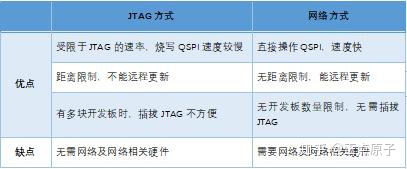

表 36.1.1 更新方式比较

36.2实验任务
本章的实验任务是使用LWIP协议栈的tcp协议实现远程更新QSPI的功能，当输入“update”命令时更新QSPI并反馈信息，当输入“clear”命令时之前传输的数据无效。
36.3硬件设计
根据实验任务我们可以画出本次实验的系统框图，如下图所示：

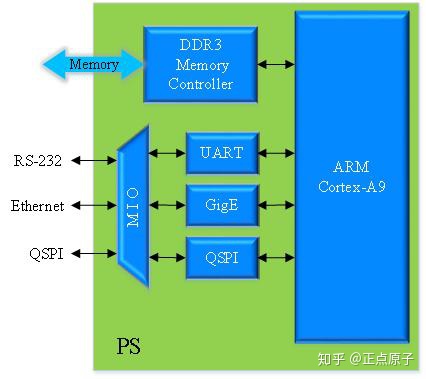

图 36.3.1 系统框图

在图 5.3.1中，UART用于打印程序相关的信息，LWIP通过以太网传输文件数据，传输的BOOT.bin文件数据写入到QSPI中。
step1：创建Vivado工程
本次实验的硬件设计只需在《LWIP echo server》实验的基础上添加QSPI即可。
1-1 我们先打开《LWIP echo server》实验的Vivado工程，打开后将工程另存为 “qspi_update_tcp”工程。
step2：使用IP Integrator创建Processing System
2-1 在Vivado界面左侧的Flow Navigator中，点击IP INTEGRATOR下的Open Block Design以打开Diagram窗口。然后在右侧打开的Diagram界面中双击ZYNQ Pro
