cad高程如何提取到cass软件_插件|如何精准提取CASS方格网高程点？

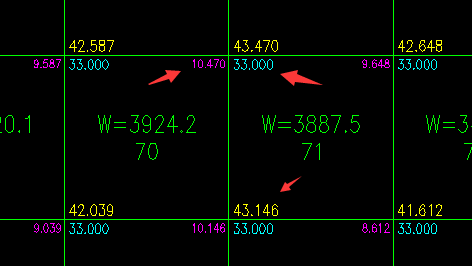

CASS的方格网土方计算时，在格网上会内插很多高程点，下图所示的黄色、蓝色和洋红色的高程点。怎么能批量提取这些点呢？

CASS方格网截图

CASS升级到10.1之后，增加了一个菜单：工程应用-注记生成数据文件。这个功能可以将文字注记都提取生成高程点坐标文件。但文字的插入点，并不是格网交叉点。所以这个功能，提取出来的坐标，还是差点意思！

那么跟大家分享一个超级好用的小插件。提取方格网及分解后高程点数据[chym-Tqfgwgc].lsp，操作步骤如下。

加载

启动cass，在命令行输入appload，选择这个插件。

提取

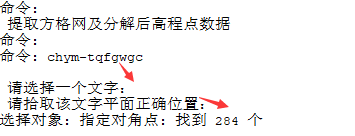

在命令行输入命令chym-Tqfgwgc，回车。按命令行提示，选择要提取的点，偏移距离。命令行提示见下图。会生成一个坐标文件*.dat。

命令行截图

验证

将生成的坐标文件，展高程点。验证一下提取的结果。下图的红色高程点，平面位置和高程都正确，说明提取成功。

这么好用的插件，我怎么可能私藏呢！有需要的小伙伴，可以私信我免费获得这个插件。
