随着各类工程项目中非线性负荷的不断增加，滤波器的使用是越来越频繁。对于苦逼设计师，每次做滤波器计算的过程，那是相当痛苦的，PPY深有体会。
之前做的压降计算神器，受到了不少好评。为了感谢各位的支持，所以就做了第二弹神器——有源滤波容量计算，延续了之前的操作简单，一秒搞定的优点。

对于滤波器来说，一般分为有源滤波器和无源滤波器两种。

无源滤波器容量的计算非常简单，对于你来说，就是小case，这里就不多说了。（无功功率折算成电流的20%—30%）

有源滤波器的计算，一般分集中治理和就地治理两种方式（画外音：嗯，是时候展示真正的技术了）

---

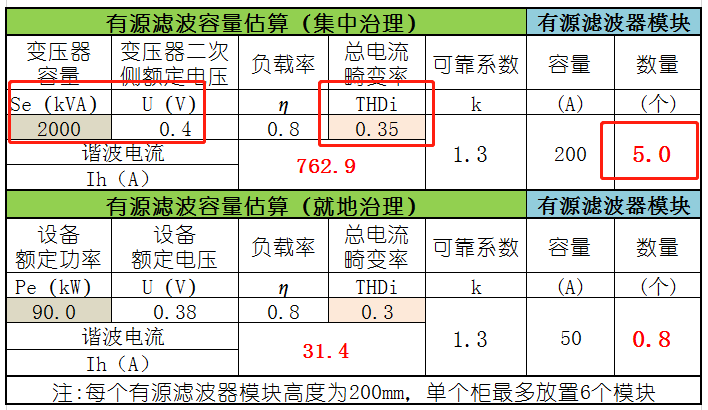

有源滤波器计算（集中治理）

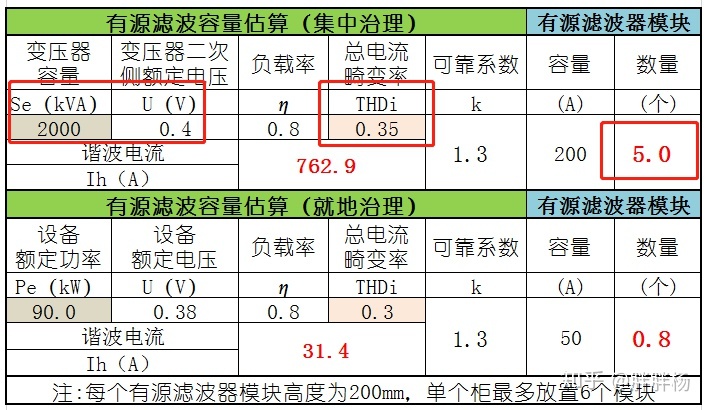

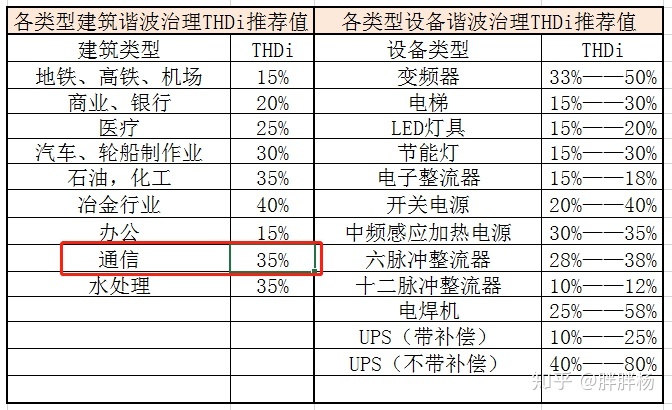

例如：某数据中心，变压器的容量为2000kVA，变比为10/0.4 kV。η取值为0.8，THDi取值为35%，采用集中治理方案。

输入相应的数据，计算出谐波电流值Ih，放大1.3倍得出需要配置的有源滤波器的容量为992A。一般有源滤波柜，最多放6个模块。所以，选择200A的模块5个。

有源滤波器计算（就地治理）

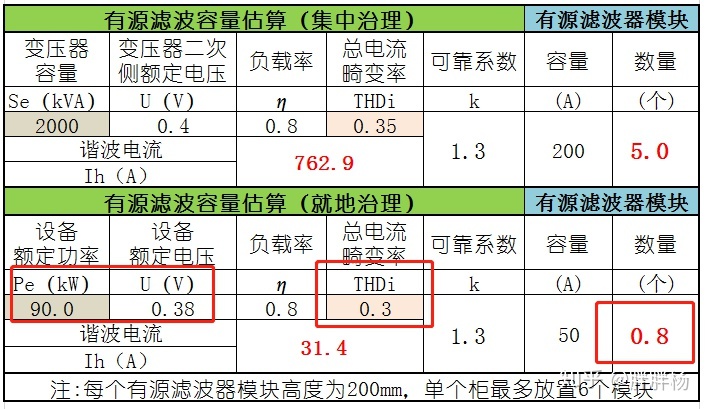

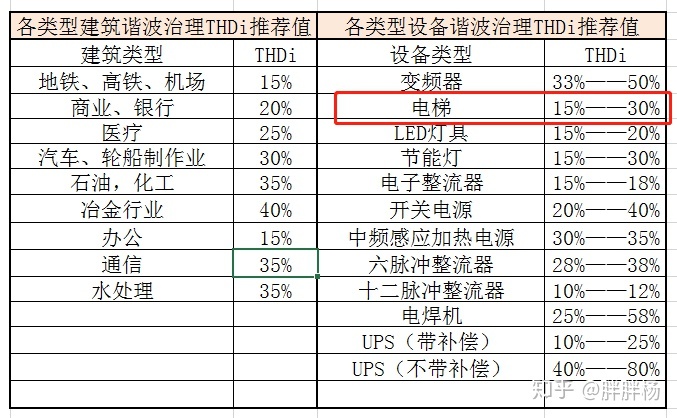

例如：某商业建筑，电梯机房有6部电梯，额定功率共90kW，额定电压0.38 kV。η取值为0.8，THDi取值为30%，采用就地治理方案。

输入相应的数据，计算出谐波电流值Ih，放大1.3倍得出需要配置的有源滤波器的容量为41A。所以，选择50A的模块1个。

输入对应数据，一秒搞定。So easy！妈妈再也不用担心你的滤波容量计算了！
