循环左移和循环右移指令_功能篇：TIA平台 S7-1200 移位和循环

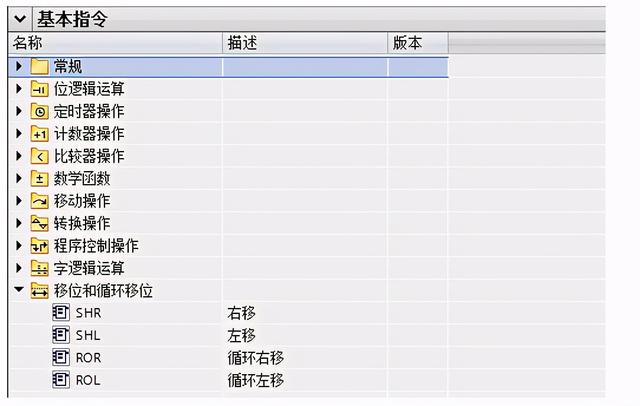

可以在基本指令目录下移位和循环移位文件夹中调用SHR右移、SHL左移、ROR循环右移、ROL循环左移指令。

SHR指令

可以使用“右移”指令将输入 IN 中操作数的内容按位向右移位，并在输出 OUT 中查询结果。 参数 N 用于指定将指定值移位的位数。当参数 N 的值为“0”时，输入 IN 的值将复制到输出 OUT 中的操作数中。如果参数 N 的值大于可用位数，则输入 IN 中的操作数值将向右移动可用位数个位。无符号值(如：UInt,Word)移位时，用零填充操作数左侧区域中空出的位。 如果指定值有符号(如：Int)，则用符号位的信号状态填充空出的位。可以从指令框的“???”下拉列表中选择该指令的数据类型。

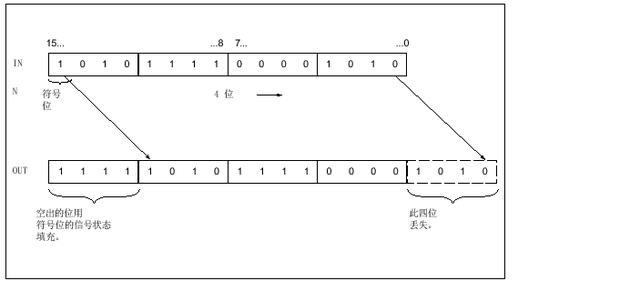

下图说明了如何将整数数据类型操作数的内容向右移动 4 位：

指令的工作
