本文介绍了如何在SketchUp中使用动态组件功能进行精确拉伸，以创建可变长度的空调出风口模型。通过分析模型组件，设置动态参数，实现尺寸变化而形状不变。教程详细讲解了从初步建模到动态组件属性设置的全过程，包括组件命名、坐标轴调整、群组重组和函数编程等步骤。
利用SU自带的[缩放]工具，选中物体可以对组件、群组等图形进行等比例或非等比例缩放，但在非等比例缩放的时候就会出现如图1-1所示情况，横向拉伸，两侧的竖板就会变宽，无法做到尺寸拉长而四周边框不变的效果。
（①用缩放工具，选中物体，②沿箭头方向拉伸，③可见左右两侧的竖板从50MM变为100MM,横向物件长度变长，其他尺寸未变）
在室内设计中空调的出风口，往往受到吊顶造型和空间的限制，设置不同长度的出风口，我们希望拉伸改变其长度尺寸的时候，边框、导风叶片、中间支架等部件不变形失真。如果打散模型后对每个块进行拉伸、排列、重组，这样的操作非常费时间、费功夫，每次遇到相同情况都要重复劳动，事倍功半很是苦恼。
那么如何在SU建模中解决这个问题达到一劳永逸呢？这就是今天我要讲的课题，不是用外部插件，而是用SU自带的“动态组件”高级参数化建模功能。何为参数化？就是赋予组件一些动态函数属性，使其根据动作或者数值来调整形态，以满足个性化和精准化的模型变化需求。
实现完美缩放其实就两步：一是科学建模，二是赋予模型可变函数属性。
接下来首先要做的是初步建模，由于手头没有出风口的实样和游标卡尺，无法得到精准的模型尺寸数据，当然我们也不是做产品级的建模渲染，所以我从网上下载了一个空调出风口的图片进行依葫芦画瓢建模，如图：1-2

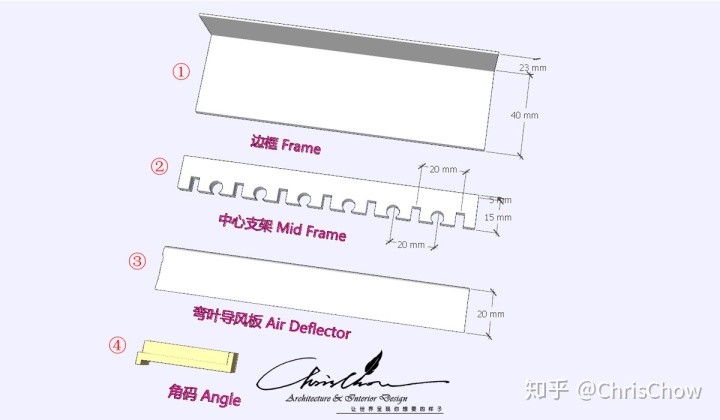

首先根据图1-2分析出风口的组成零部件，大致分为①四周的边框②中心支架③弯叶导风板④固定边框的角码（角码有两种，一是L形角码装在边框盖板反面固定45度对角，二是长角码，固定边框的安装侧边对接处，因长角码对于移动定位模型有利，所以建模，另外的L形角码在背面，对模型捕捉定位和移动没有任何帮助，故不建模）。分解后如图1-3

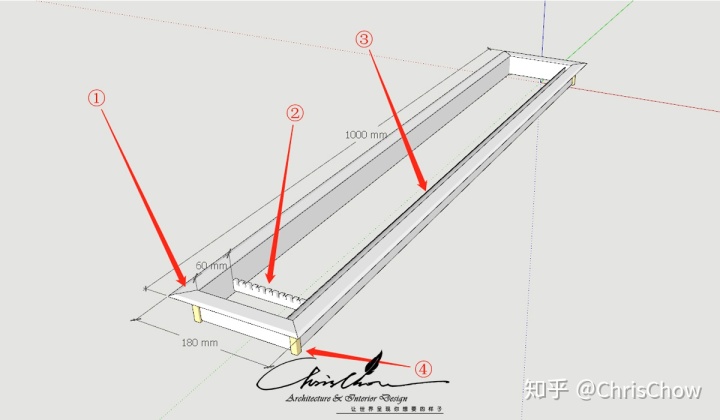

现实中一般室内吊顶造型安装空调出风口的位置大致高度也就只有200～250MM，市面上常规的空调出风口木工开口高度是130～180MM，此处以开口高度140MM为例，而空调风口边框遮盖板的宽度一般是20MM，所以我们先建一个成品尺寸为1000MM长×180MM高×40MM厚的空调出风口，如图：1-4

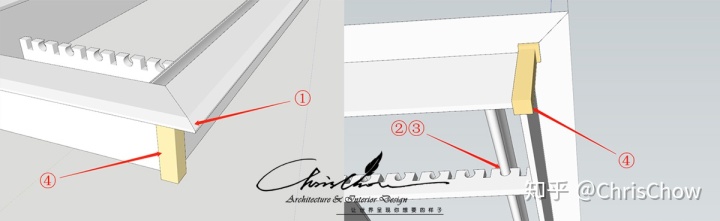

具体组装细节①和④交接，②和③交接，边框①要做45°对接，呈现斜边的过度，如图1-5所示。

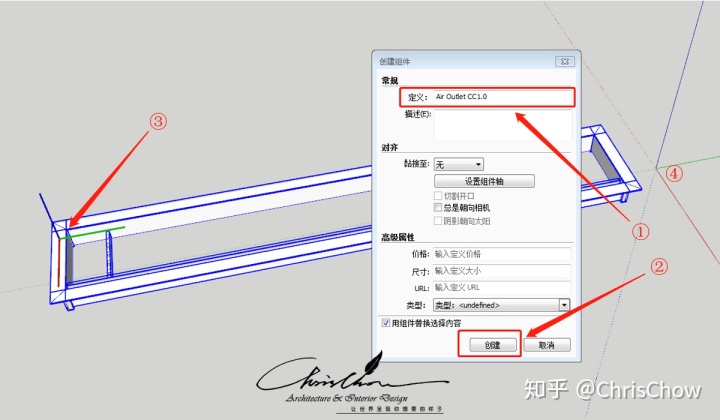

建模完成后需要把所有群组选中[创建组件]，如图1-6，在①处输入组件名称“Air Outlet CC1.0”，要注意的是在SU文件中组件的名称默认是“组件#1～N”顺延定义名称的，名称可随意定义，但不能出现重复，所以在创建动态组件的时候先想好命名规则，方便后期建立自己的图库提高绘图效率。
组件名称最好是英文名称及数字或者拼音字母及数字，对于后期动态组件的函数程序运行兼容性有很大帮助，可以避免后期程序出错。如图1-6，输入名称后②点击[创建]。此过程中值得注意的是组件的坐标轴③和文件的坐标轴④不在一起
