主题 :转向柱开关故障导致转向灯操作失效,不变光、定速巡航失效的检查处理方法

涉及车型: 全系

个别车辆操作转向柱开关时一侧或两侧转向灯不亮,不能变光,定速巡航失效。

个别车辆转向柱开关内部故障,转向灯信号及巡航信号无法传递给转向柱控制单元 J527,

导致转向灯功能及巡航功能失效。

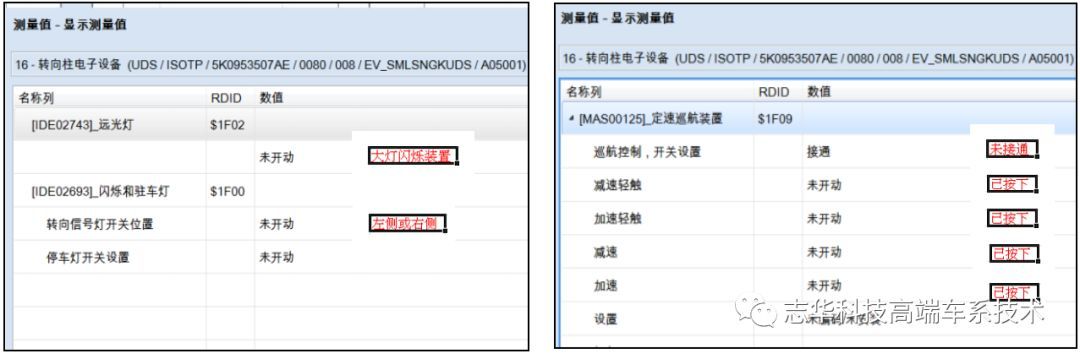

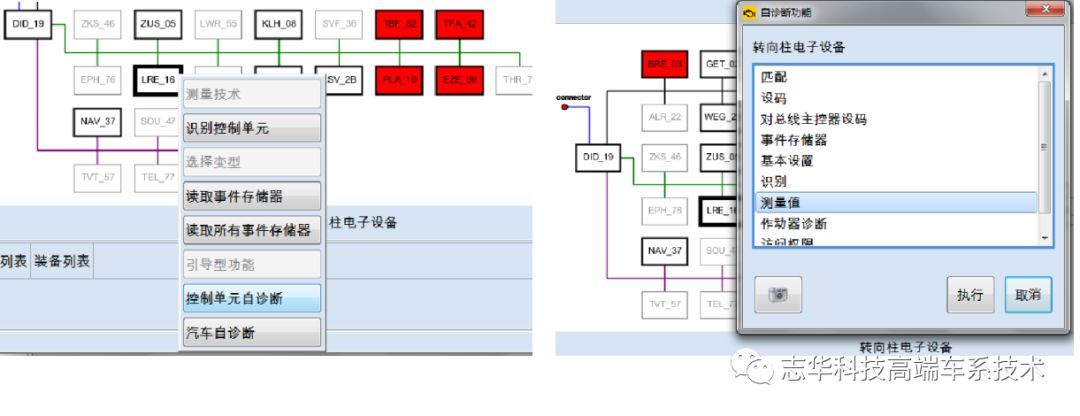

1、 连接诊断仪,进入 16-转向柱电子装置,控制单元自诊断→测量值,读取转向灯及巡航控制相关数据组(如下图),当操作开关时,数据组中对应开关状态会发生变化,如果没有相应变化,检查线束插头连接也没有问题,则说明转向开关损坏,更换转向柱开关。



注意事项

拆装转向柱开关时注意对气囊滑环(气囊游丝)的标记位置进行对准,以免误伤气囊滑环。

此 TPI 供经销商在维修过程中参考,并未包含所有故障形式,实际维修方法以现场判断为主。

主题: 09G 变速箱软件升级指导

涉及车型:所有配备 09G 变速箱车型

目前 09G 变速箱最新版本软件主要解决抱怨:

1、 挂倒档冲击

2、 行驶中 D3 档降 D2 档冲击

3、 有 D2 起步抱怨的车辆

对于以上及其他需刷新变速箱最新版软件的问题,均可按以下操作方法进行升级。

一、 准备工作:

1、 将刷新用诊断仪所装ODIS诊断程序数据升级到2.5.0版或者更高版本(目前最新为2.9.0)

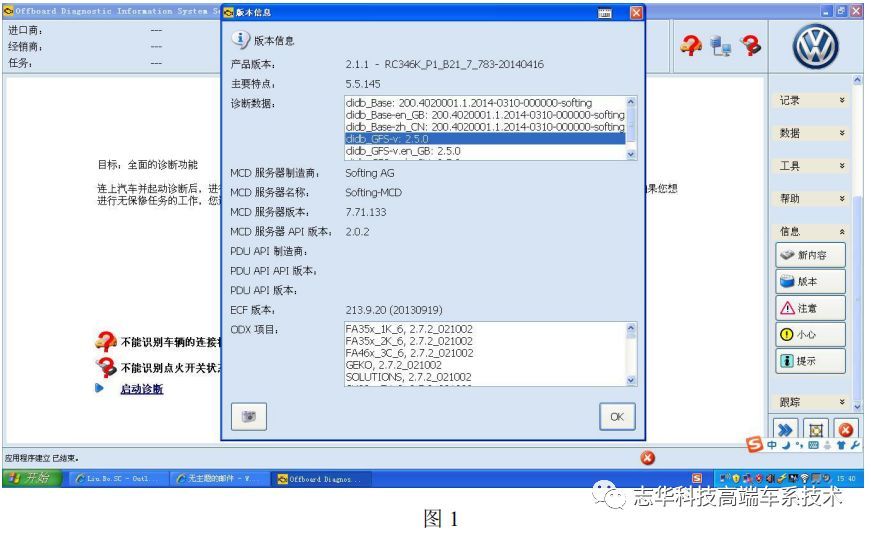

(在诊断软件ODIS→信息→版本中可以查看)具体位置见下图1所示:




2、准备好电缆式诊断接头,禁止使用蓝牙诊断接头;

3、 要求车辆及诊断仪均连接充电器,保证电量充足,以免中途刷新失败损坏控制单元;

4、 确保诊断仪网络连接设置正常(在线连接测试通过);

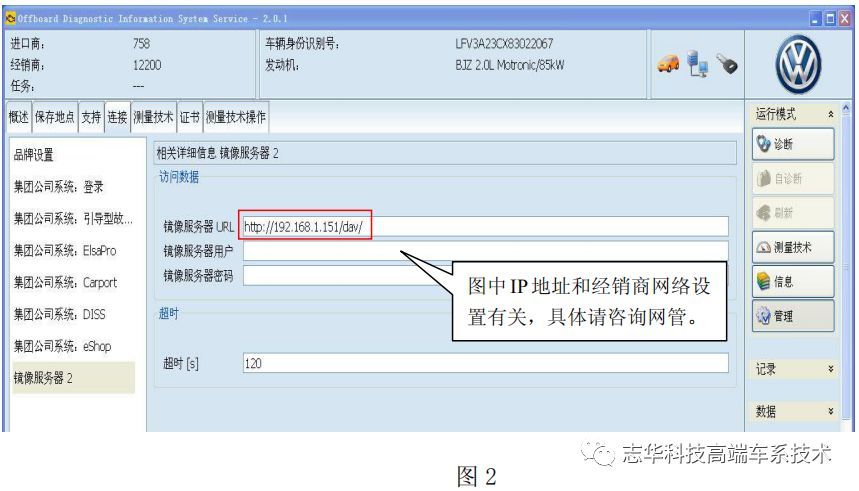

5、 诊断软件 ODIS 可以连接 Mirror Server/2(镜像服务器 2),且镜像服务器 2 工作正常,把ODIS 中管理-连接-镜像服务器 2 中的 URL 设置为 http://镜像服务器 2 第二个 IP/dav。具体位置如图 2 所示。


二、主要操作

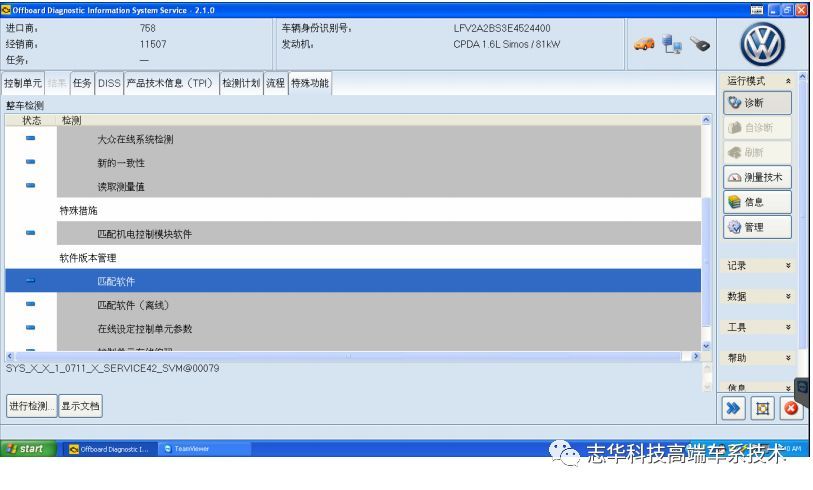

1、连接诊断仪(以 ODIS 系统操作界面为例)待系统完成一遍完整检测后,进入“特殊功能”,选择“匹配软件”,如图 3 所示;

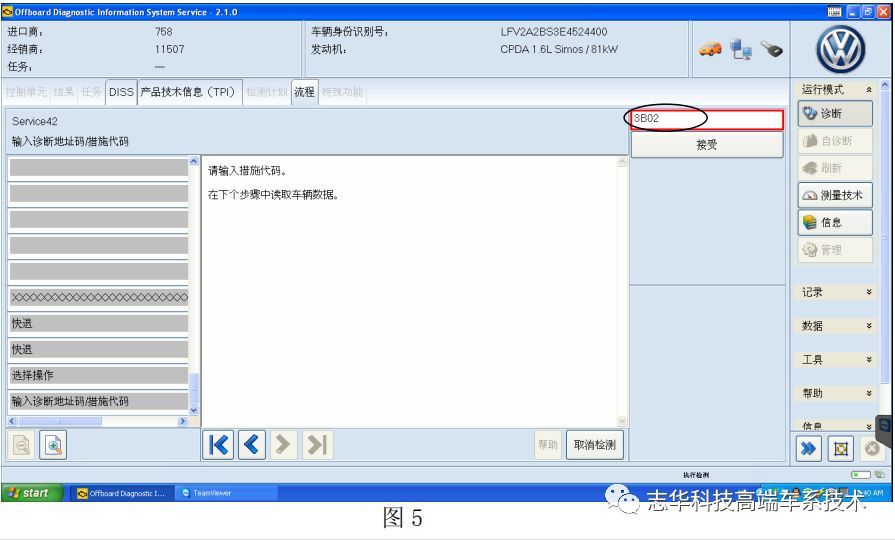

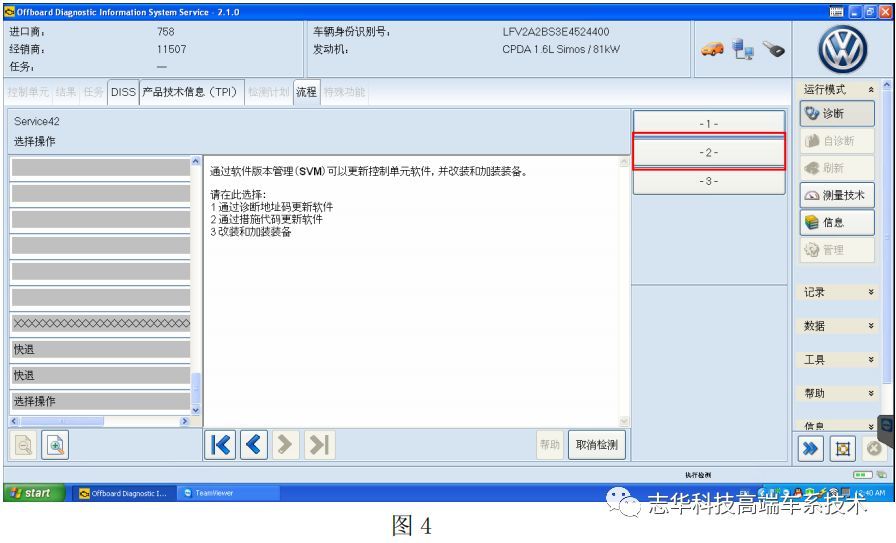

2、选择“-2- 通过措施代码更新软件”,接着输入措施代码“3B02”,如图 4、5 所示;

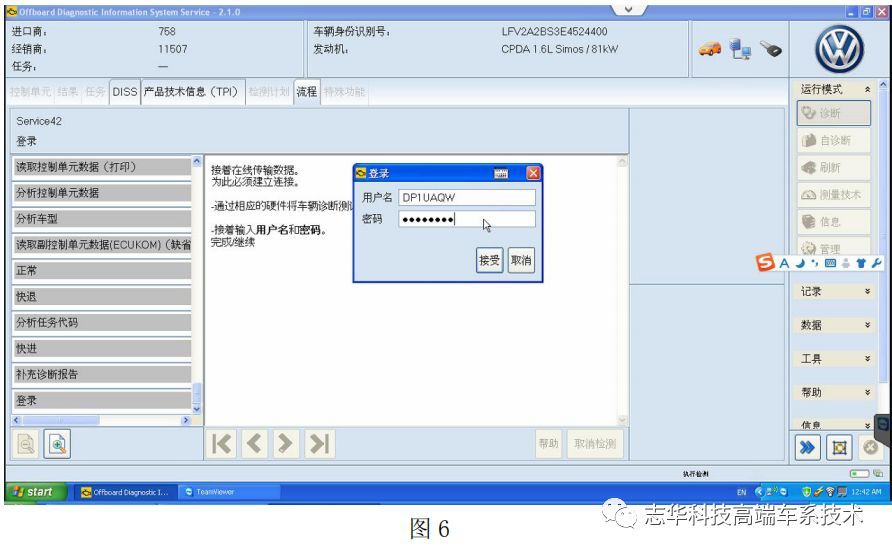

3、接着按提示输入 Geko 用户名及密码,如图 6 所示

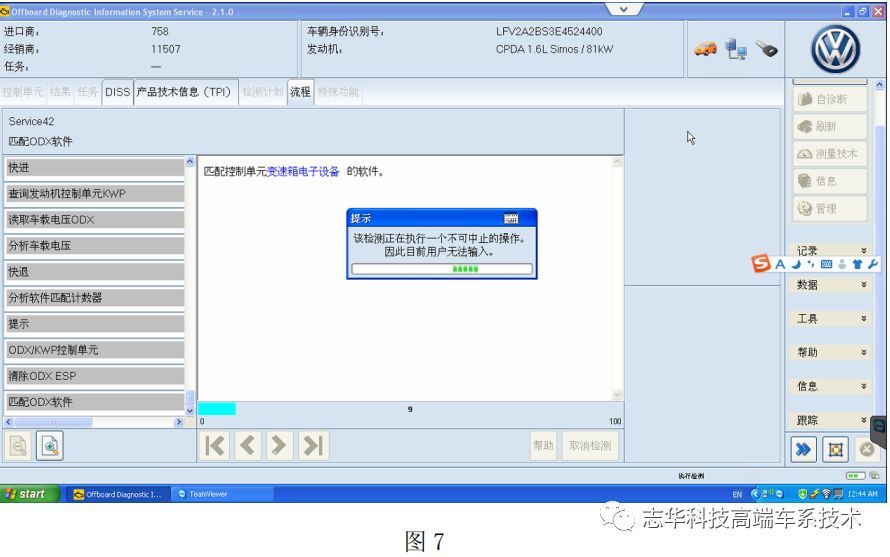

4、按提示继续,刷新开始,见图 7 所示,此过程预计耗时 8-10 分钟,请耐心等待;

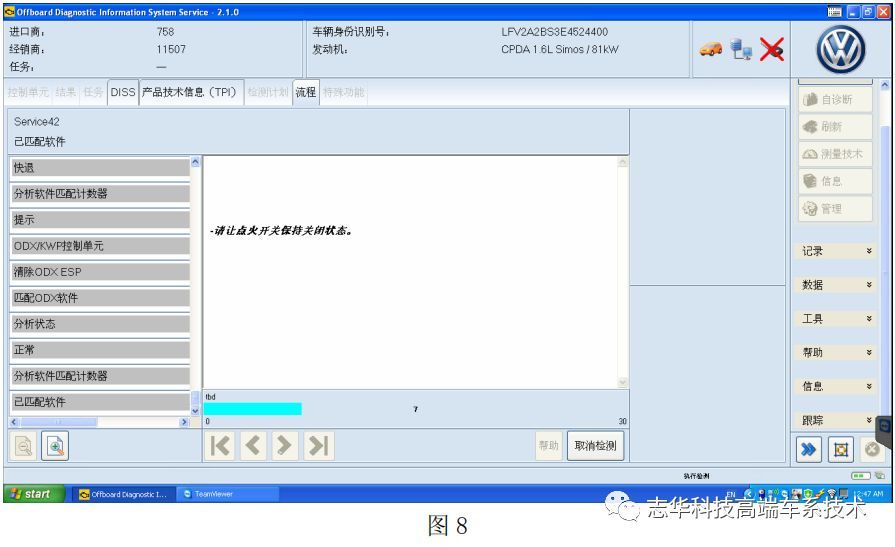

5、按提示开/关点火开关各一次,见图 8、9 所示;

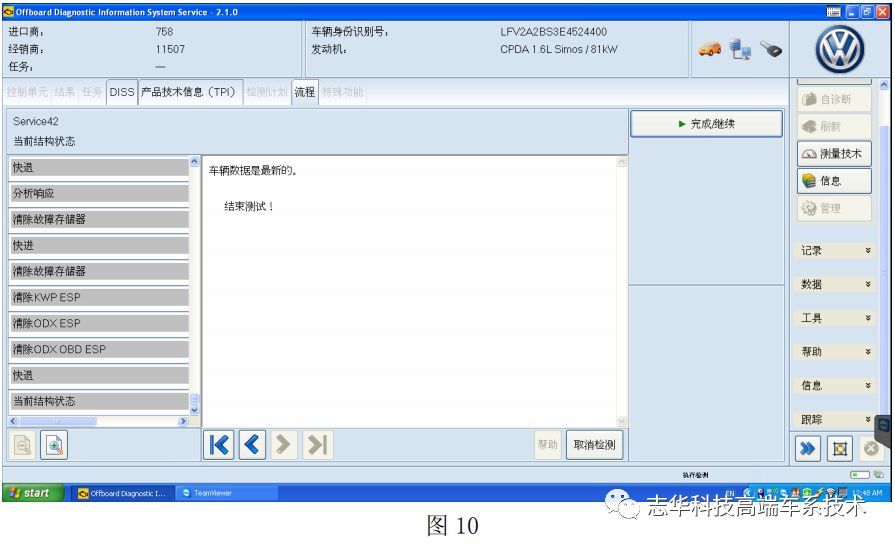

5、 如图 10 所示,软件刷新成功。

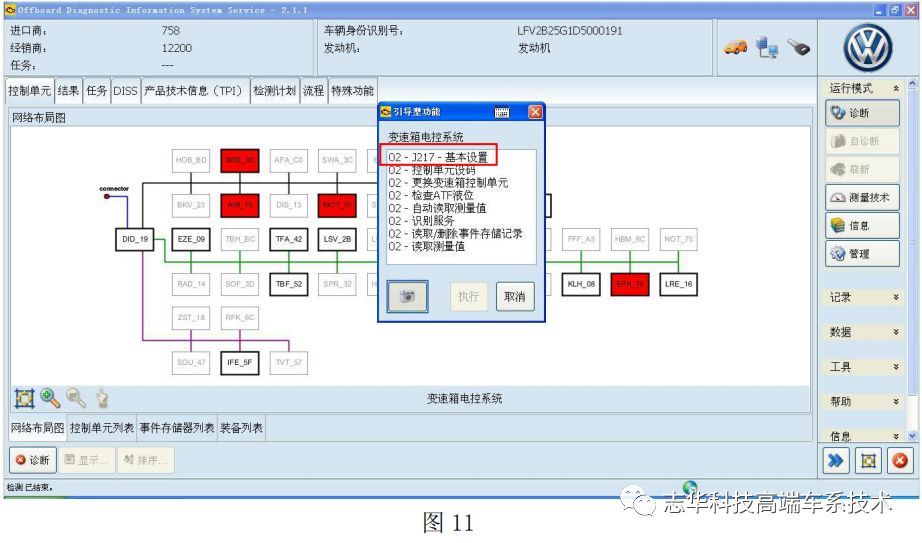

三、在做完软件升级后,需对变速箱控制单元做基本设定,见图 11 所示。


注意事项

1、 如刷新失败,请将具体情况反馈到技术代表;

2、 如升级软件后无法进行基本设置,请及时反馈到技术代表;

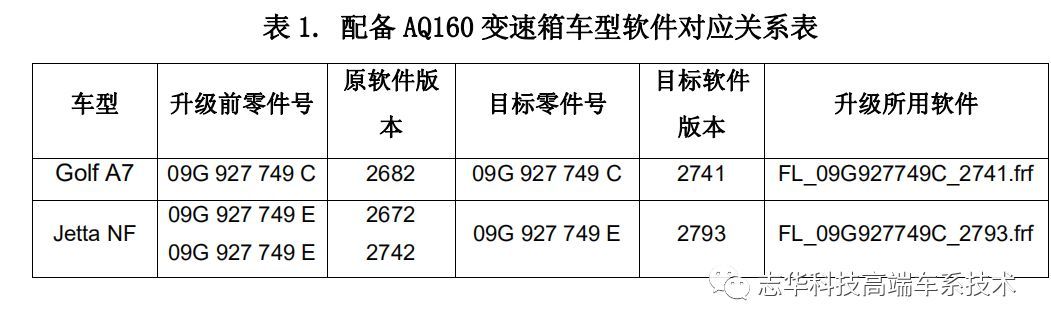

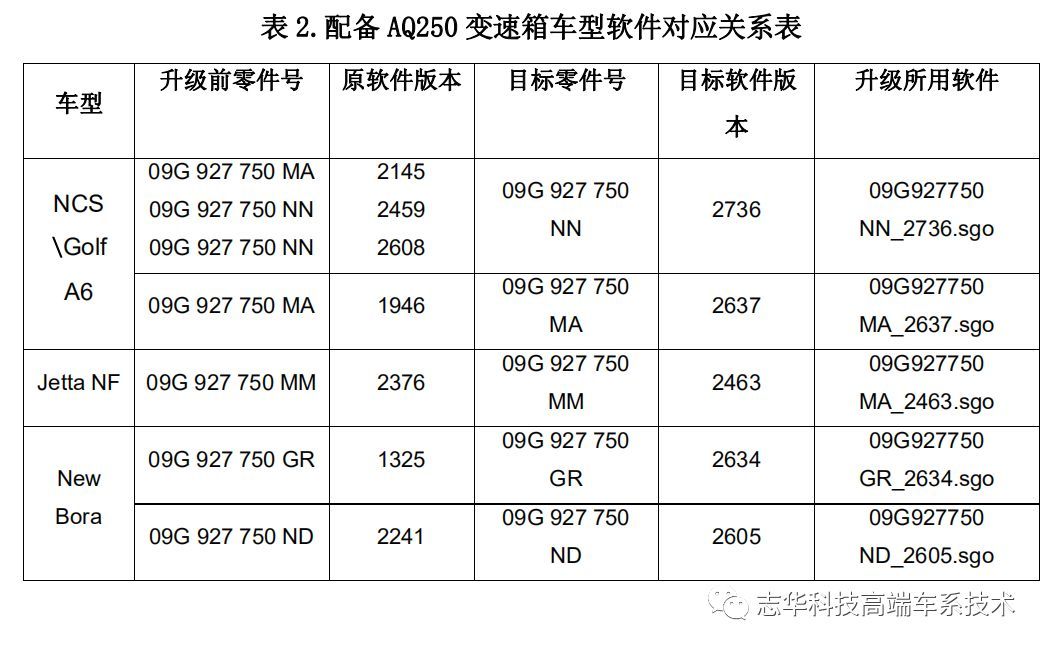

3、 各车型的最新软件对应关系见下表 1、表 2 所示,供参考。
