素材获取方式见文末

参数化建模一直是SU发展的趋势之一

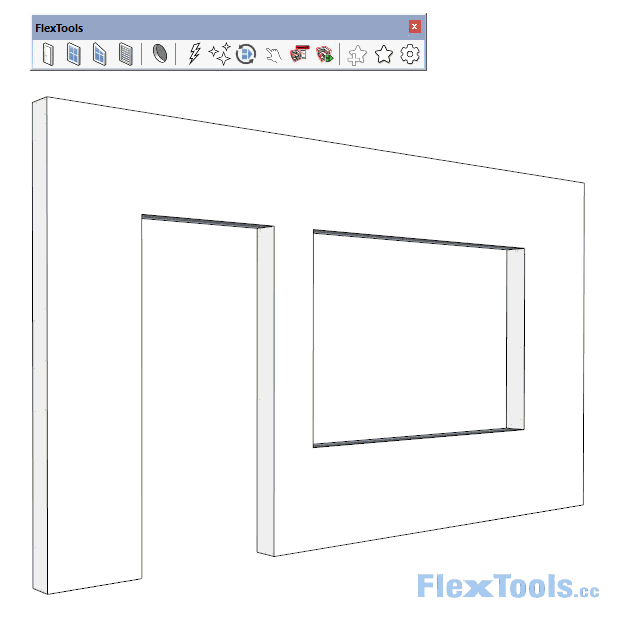

从不久前分享过的Profile Builder轮廓放样插件到最近很火的FlexTools▼

可以看出更SU插件开发者们更倾向于在参数化构件和动态组件上做文章

而今天向大家推荐的一个SU老牌插件

Dibac for SketchUp

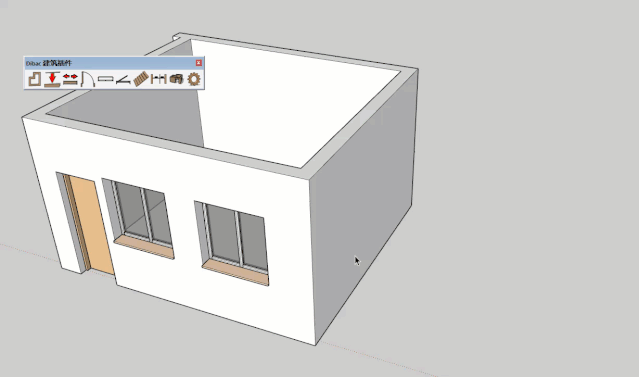

则另辟蹊径，将CAD画图+Revit建模的思维在SU建模上结合，被网友戏称为SU版天正：

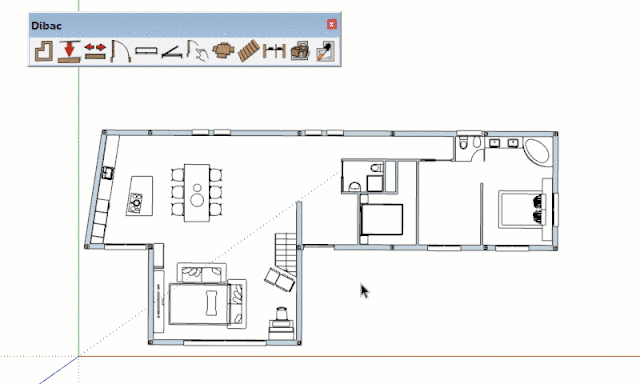

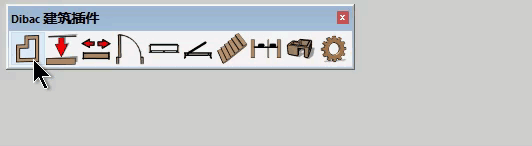

一.插件面板

以Dibac2015版本为例，插件主要包含10个功能，分别为：点对点绘制墙体、平行边线绘制墙体、延伸缩短墙体、定制门、定制窗、放置衣柜、楼梯、连续两点标注、2D平面转3D和语言设置（最新版本包含放置家具功能）。

二.绘图工具

01墙体工具

墙体工具包含点对点绘制墙体、平行边线绘制墙体、延伸缩短墙体三部分，操作类似于天正：

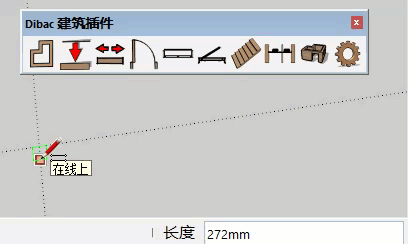

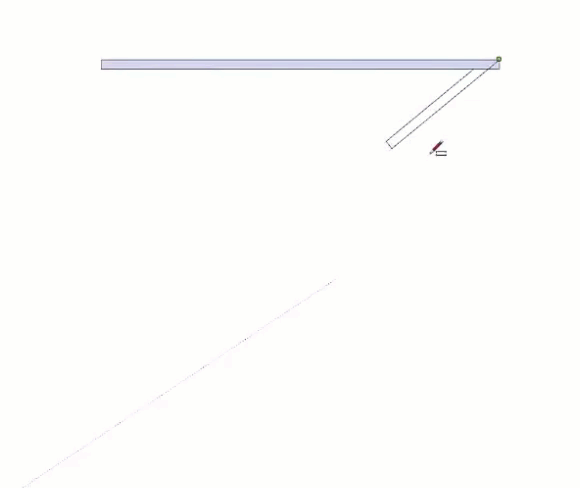

点对点绘制墙体

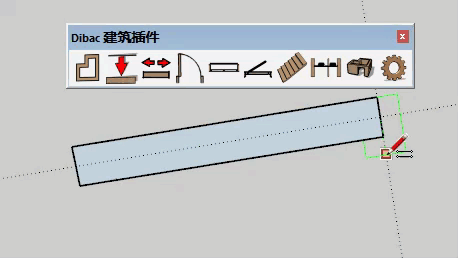

平行边线绘制墙体

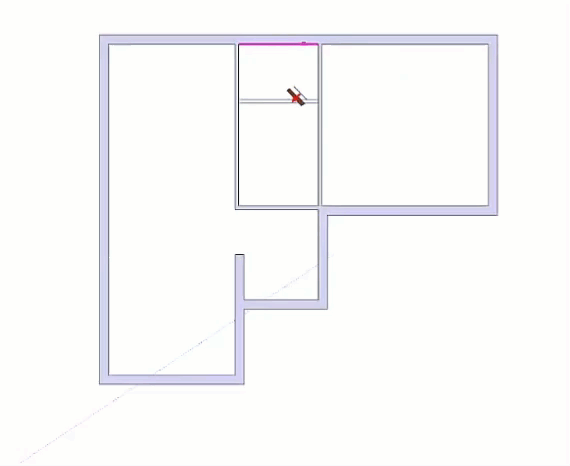

延伸缩短墙体

可以自定义墙体厚度▼

画图时按ctrl键可切换墙体连接点▼

可输入墙体长度值，按ESC键可停止画图▼

02门、窗、柜子工具

dibac的门窗和衣柜工具同样类似于天正，可以并且只能依附在用墙体工具绘制的墙体上：

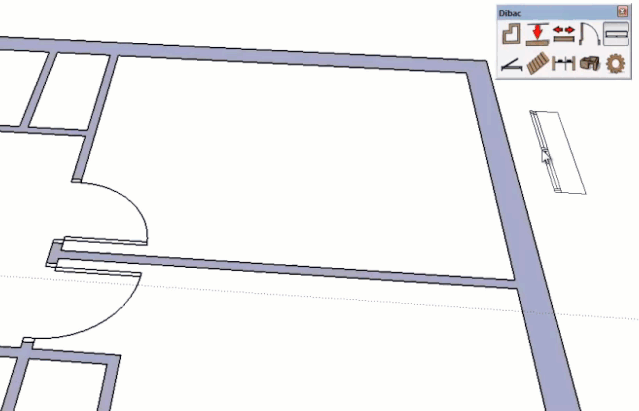

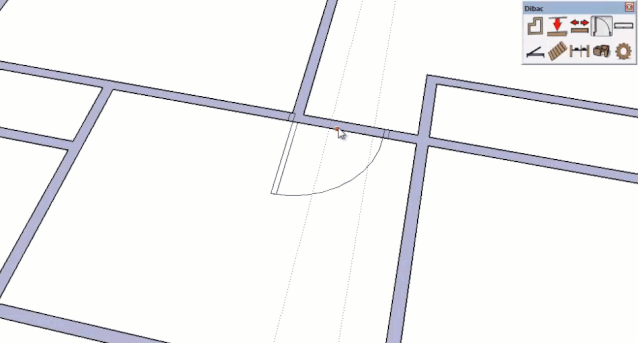

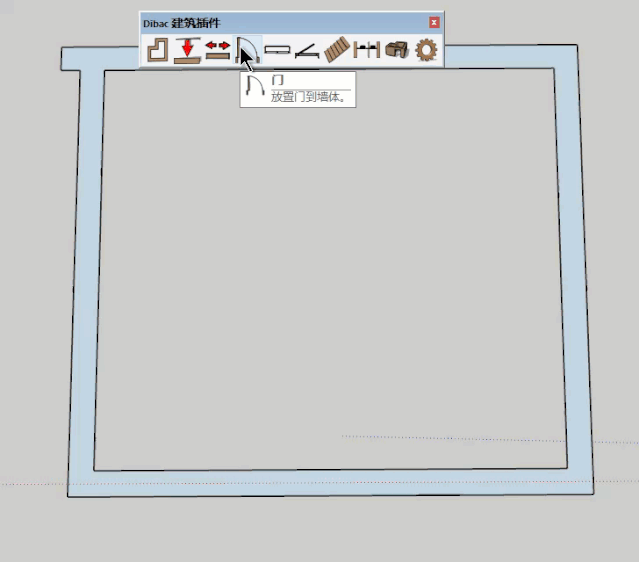

插入门

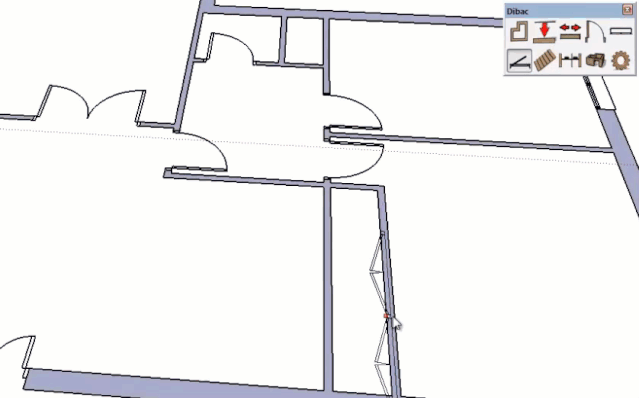

插入窗

插入衣柜

插入前可自定义各项参数以及插入点▼

按Ctrl键同样可切换插入点▼

03楼梯工具

楼梯工具可生成自定义的楼梯平面，结合2D转3D工具生成3D楼梯：

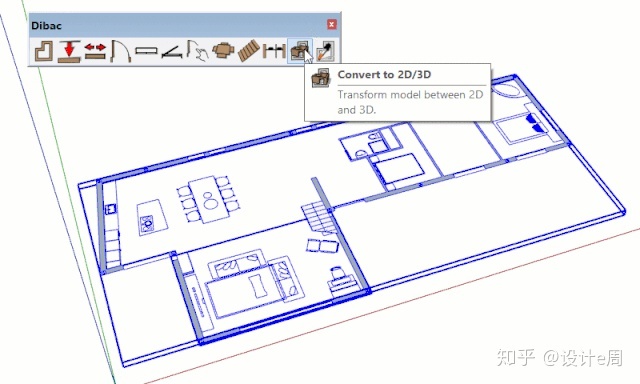

04.2D转3D工具

作为dibac最核心的功能，2D转3D工具可将用dibac工具栏画好的图赋予层高，一键转化为3D模型，省去了门窗建模和开洞之烦：

新版本更是支持将dibac自带家具也转化为3D模型，如此一来，建完一套带家具的普通室内SU模型，可能只需要几分钟：

剩余的其他功能相对简单，就不再赘述

最后，附上dibac插件汉化版

善加利用，可以显著提高室内建模效率！

插件汉化版
