ensp删除静态路由命令_eNSP的静态路由配置2(实验)

虚拟机:eNSP

实验名称:静态路由器的配置

拓扑图展示:


1.将拓扑图中的设备启动

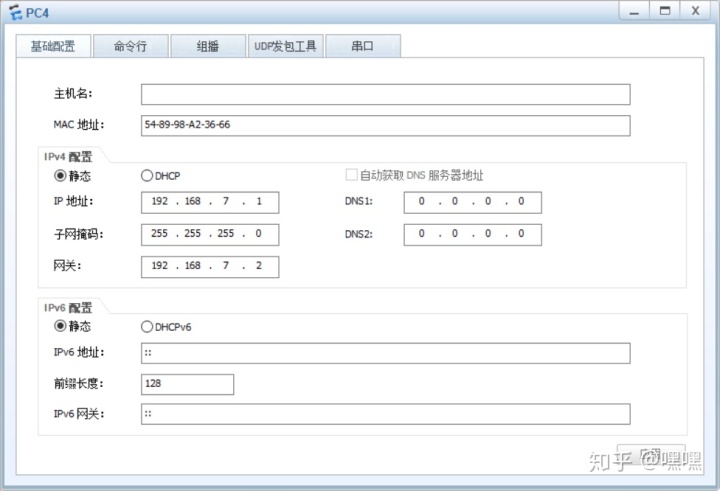

2.当机器的节点由红变绿后,给pc端配置ip和网关(注意一定要点击应用按钮)

pc1

pc2

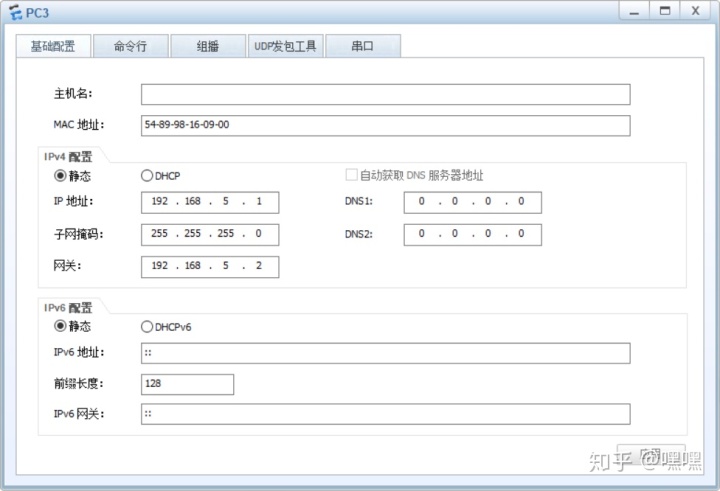

pc3

pc4

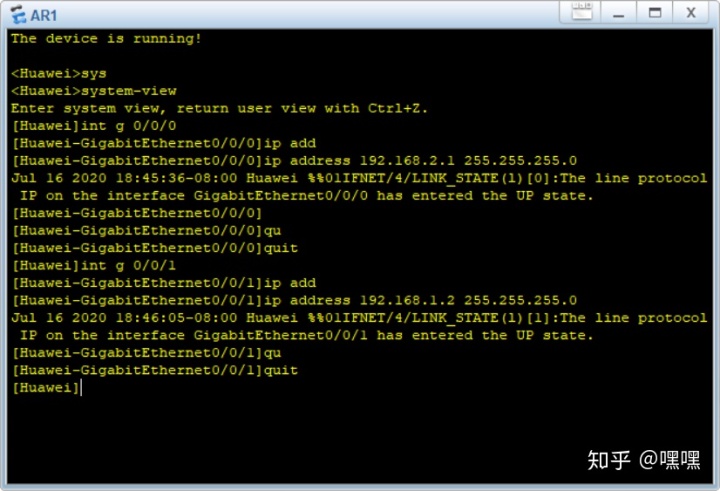

3.给路由器每个端口配置ip

对路由器端口进行ip配置的语句如下:

<Huawei>system-view

[Huawei]int g 0/0/0(这是缩写)

[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 255.255.255.0

[Huawei-GigabitEthernet0/0/0]quit

router1

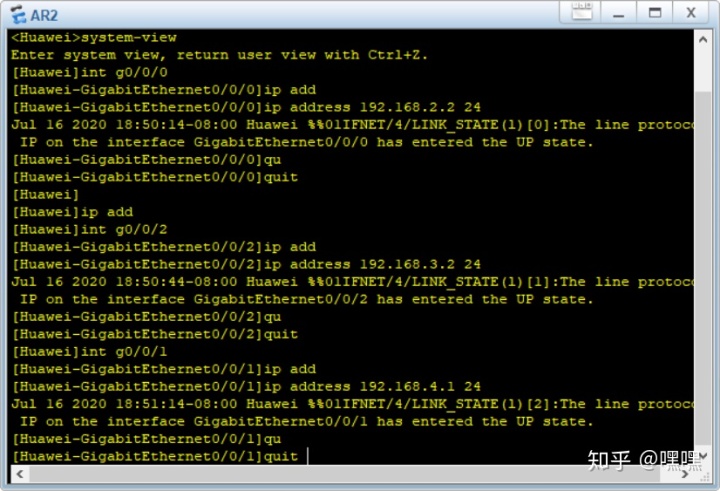

router2

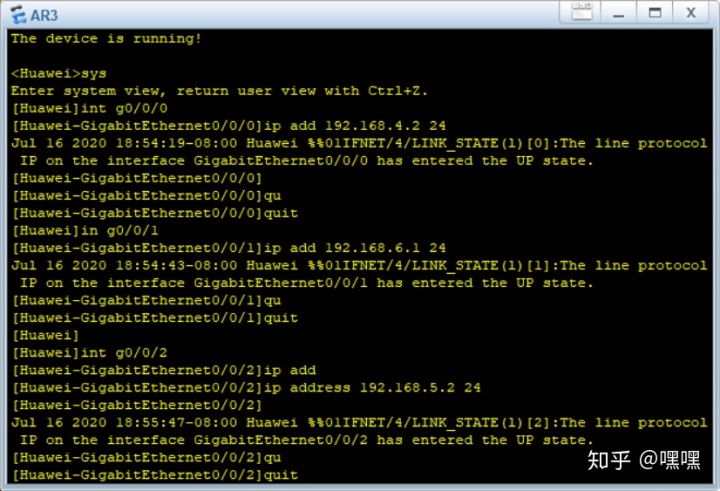

router3

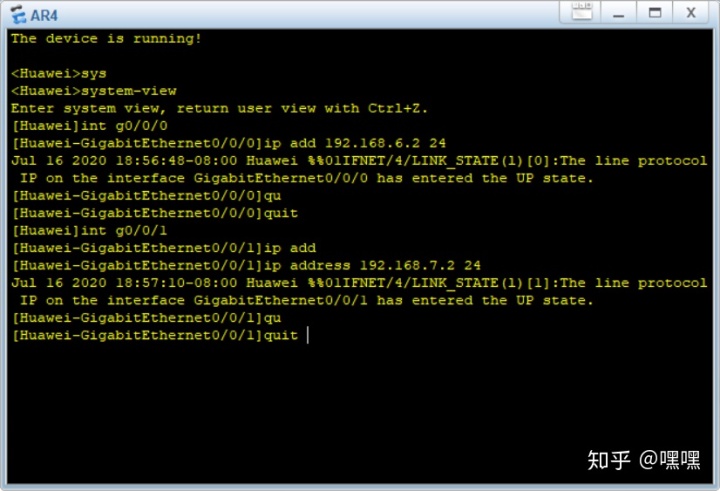

router4

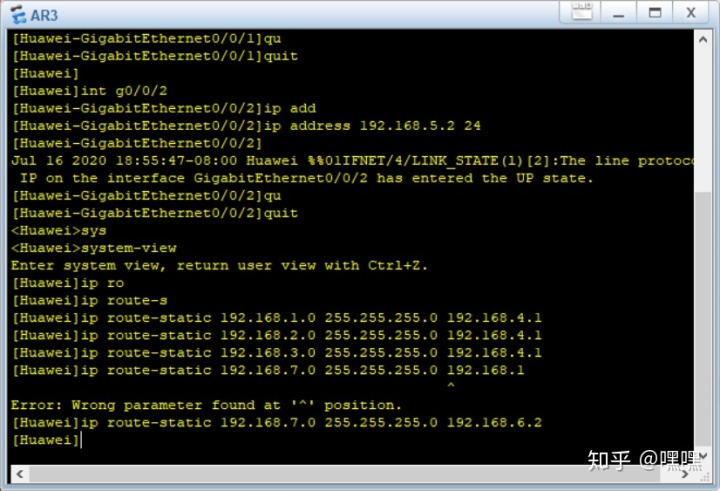

4.配置静态路由

[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2

[Huawei]ip route-static 目的网段 子网掩码 下一跳地址

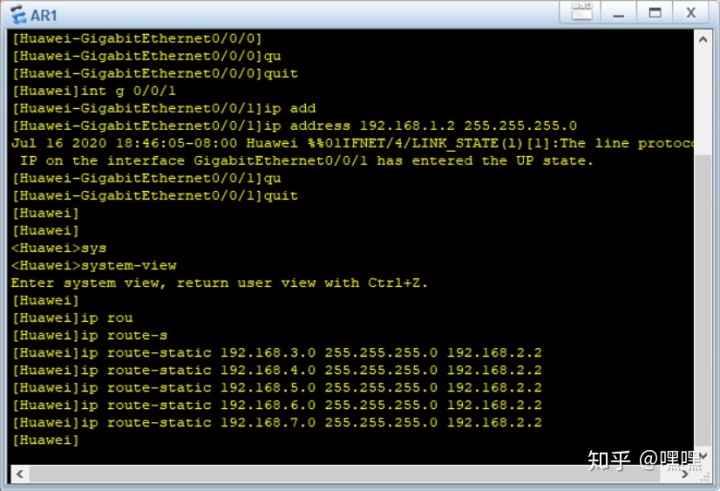

router1

router3

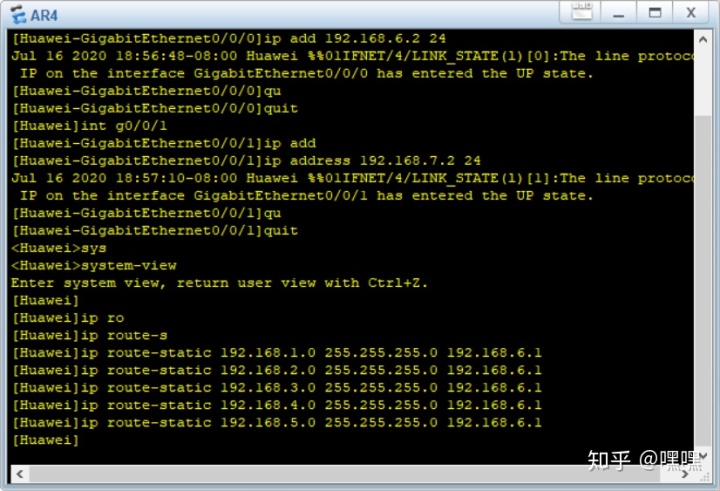

router4

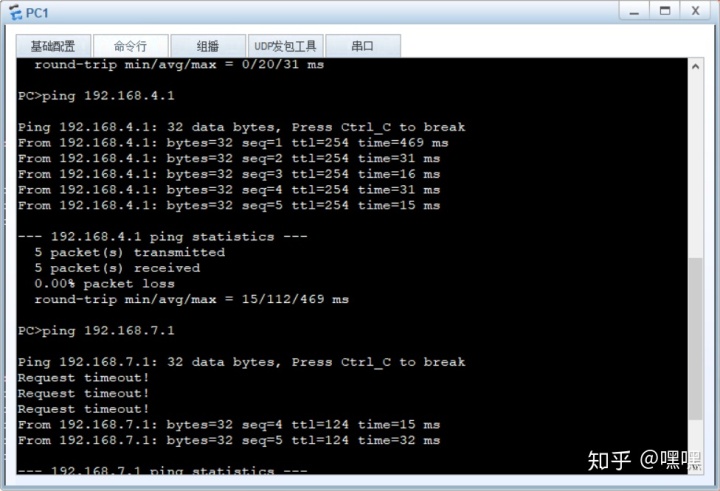

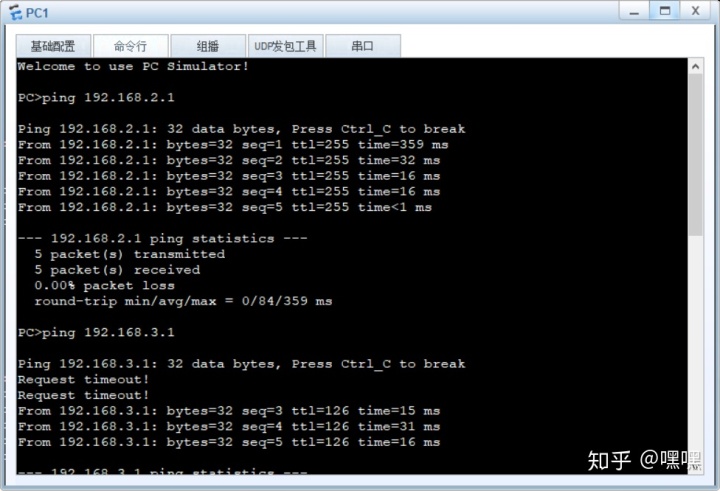

5.检查
