历史设置篇：

打印需要设置的通常有两种：图幅和打印样式。

一般PDF打印比较常用，这里以PDF打印为例。

图幅设置：

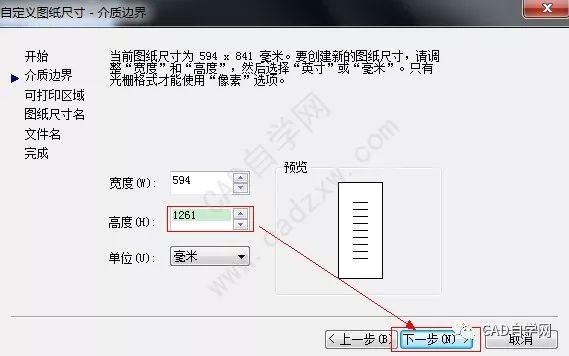

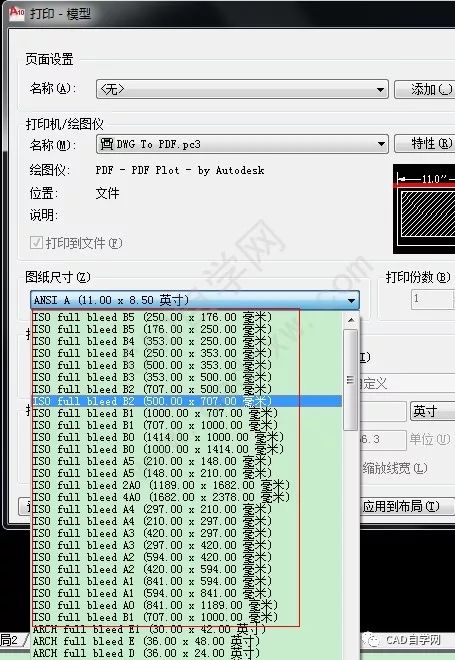

1.PDF绘图仪pc3中默认的图纸尺寸是没有加长尺寸的，比如A1+1/2等。那么你的图纸如果是A1+1/2图幅的，则需要自定义。自定义尺寸大家比较熟，稍带一下，A1+1/2(长x宽)是1261x594。

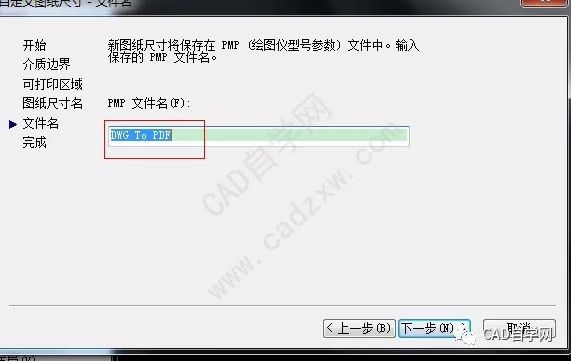

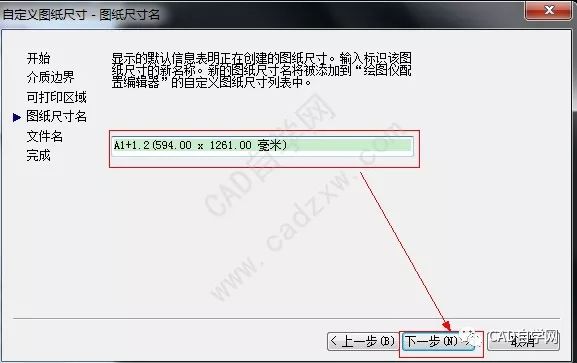

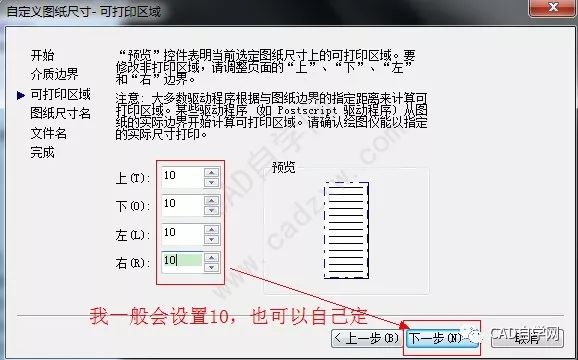

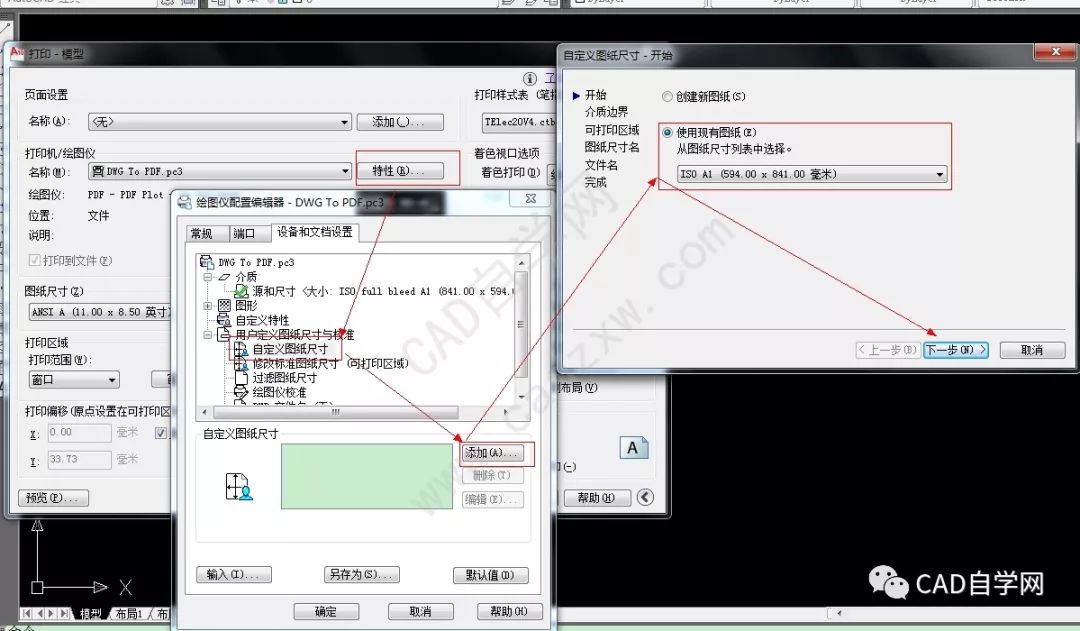

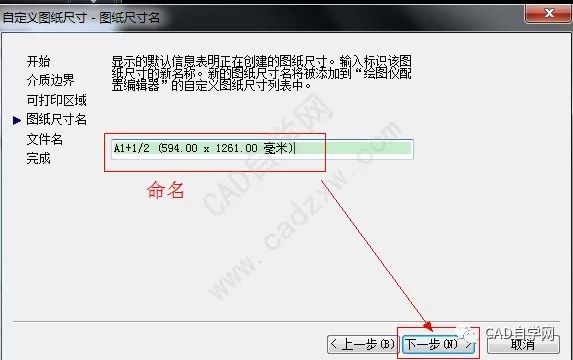

2.单击特性，选择自定义图纸，选择现有图纸(这样会跳出现有尺寸，很多时候大家不记尺寸，这时直接算即可)，根据提示一直进行下去，命名时由于不能出现斜杠，用其他符号代替，我通常命名为A1+1.2用点代替。接下来会出现一个PMP文件命名，这个不用改，这是自动生成一个文件。记住文件名即可，DWG TO PDF.pmp。下一步即完成，将前面窗口的确认键点完即可。

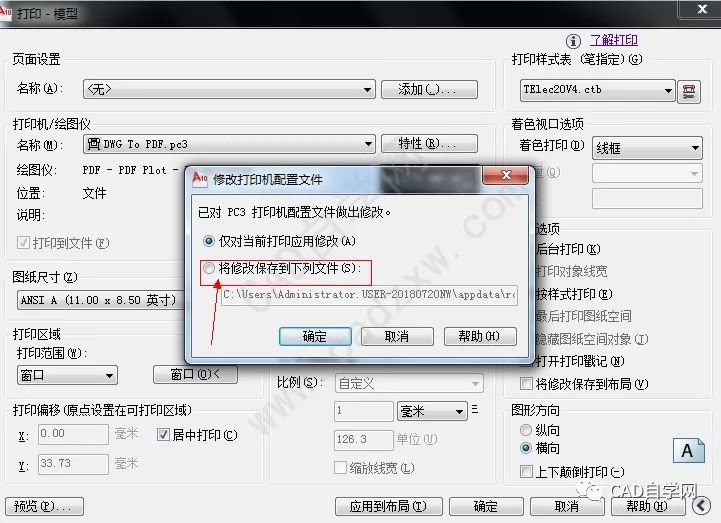

3.最后跳出的一定要选择保存到文件中。这就会成为你的设置文件。

打印样式设置：

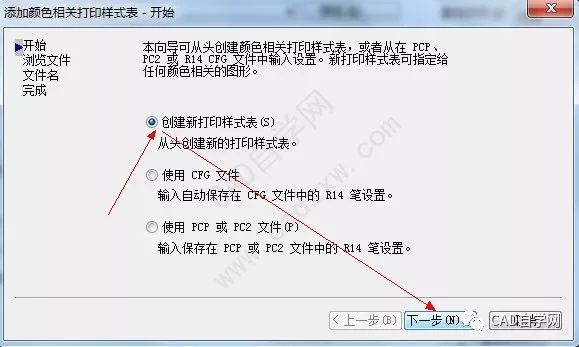

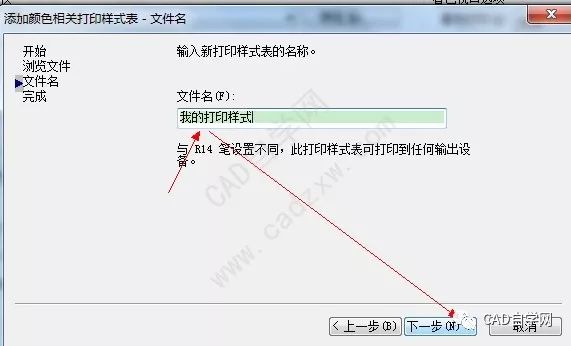

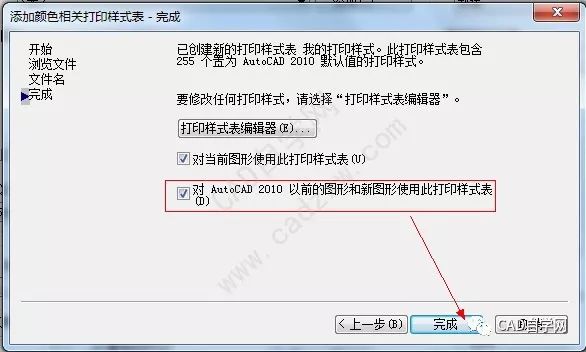

新建打印样式表。命名一个名字叫做“我的打印样式”。

巧用历史设置文件：

打印设置好后，那么设置的文件去哪了。

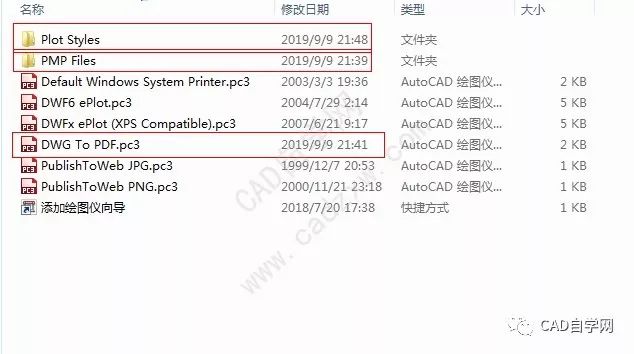

文件——打印——管理绘图仪。这些设置的文件都在这里，只要不重装软件，就不会丢，换电脑，分享给朋友从这里复制即可。那么发给朋友后，他所需要放的位置，也是你现在看到的位置。放在管理绘图仪中的相应的文件夹中才能使用。

看下时间，即知DWG TO PDF.pc3是刚才自定义了图幅的pdf绘图仪文件。PC3扩展名文件即是绘图仪文件。

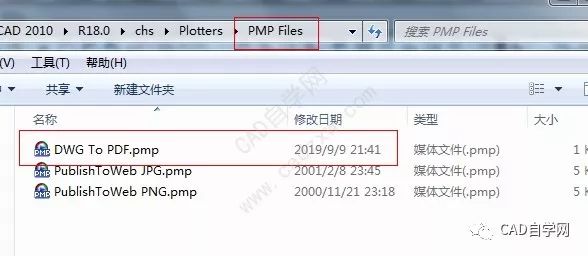

第二个文件夹pmp files即是刚才提到注意记住的文件，他是一旦定义图幅，自动生成的校准pmp文件。也就是说你要发给另一个人使用，要发DWG TO PDF.pc3的同时也要发pmp files文件夹中的DWG TO PDF.PMP文件。DWG TO PDF.pc3和DWG TO PDF.PMP配套使用，才可以使用曾历史设置的图幅。

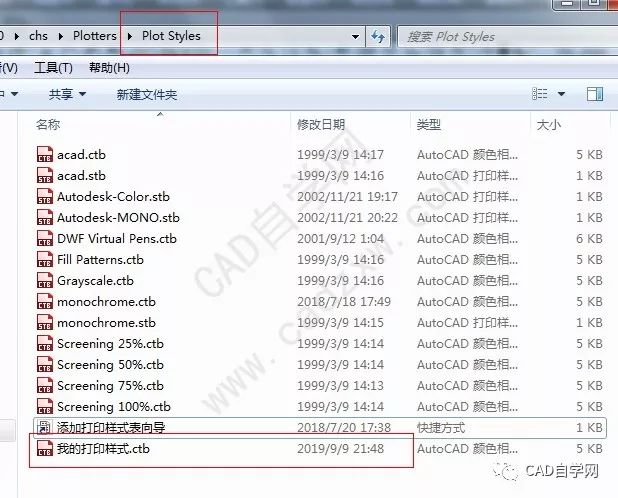

第一个文件夹plot styles，即打印样式文件夹。新建的“我的打印样式”即在此处。在别的电脑中使用自己设置好的打印样式，直接复制它放到plot styles文件中即可。

END
