小清河防洪综合治理——建筑物工程

典型泵站工程

(1)引渠、前池及进水池

①引水渠

引水渠连接赵王河，将涝水引入泵站前池，总长29.5m，断面为矩形，渠底宽15.94m，渠底高程18.00m，翼墙顶高程24.20，渠道挖深6.00m，引水渠渠底采用平坡。在引水渠末端，前池前端设清污机段，清污闸长12.50m，为C30钢筋混凝土U型结构，共3孔，每孔净宽为4.50m，底板顶高程为18.00m，墙顶高程为24.20m，底板厚为1.00m，中墩厚1.0m，边墙厚为1.00m。

②清污闸

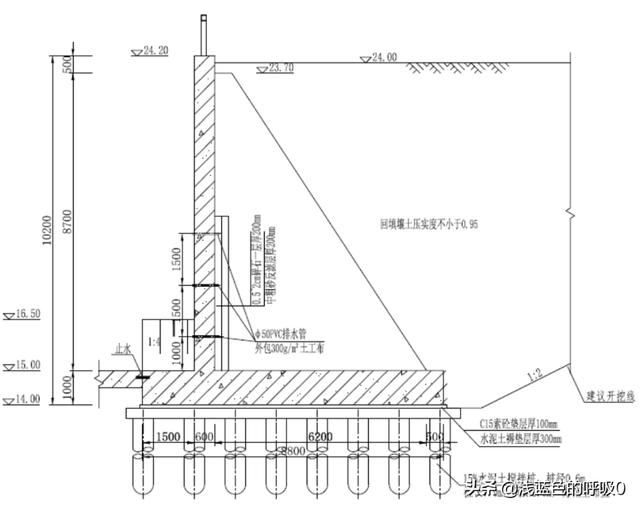

在引水渠末端，前池前端设清污机段，清污闸长12.50m，为C30钢筋混凝土U型结构，共3孔，每孔净宽为4.50m，底板顶高程为18.00m，墙顶高程为24.20m，底板厚为1.00m，中墩厚1.0m，边墙厚为1.00m，清污闸总宽17.50m，拦污栅与水平方向夹角为70°。清污闸后接长17.40m渠道，渠道位于转弯段，中心线转弯半径为15.0m，角度为55°，渠底顶高程为18.00m，两侧为悬臂式挡土墙。转弯段设导流墙，墙厚0.8m，墙长7.20m，墙顶高程21.00m。典型挡土墙样式详见下图。

③前池及进水池

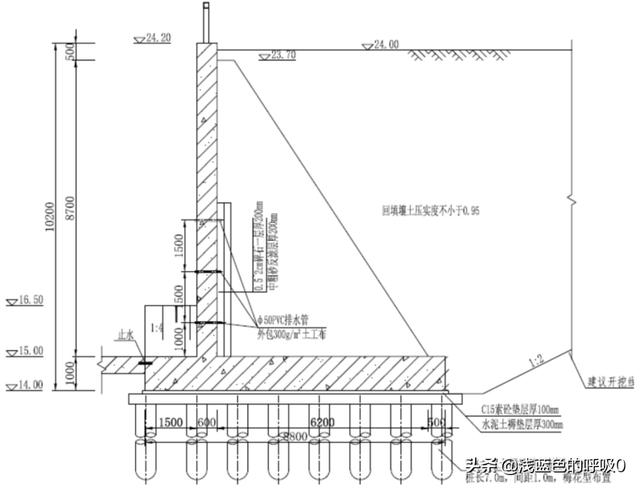

前池为C30钢筋混凝土结构陡坡段，宽度15.50m，长12.0m，底板顶高程由18.00m渐降至15.00m，墙顶高程24.20m，坡比为1：4，底宽为15.50m，与进水池进口连接，两侧为悬臂式挡土墙+空箱式挡土墙。进水池长6.0m，进水池及前池底板均采用C30钢筋混凝土结构，厚0.50m，下设C15素混凝土垫层，厚0.10m。两侧为扶壁式挡土墙。为适应变形，底板分缝，分缝采用错缝形式。为防止发生渗透破坏及满足底板抗浮稳定要求，进水池底板设反滤排水孔，排水孔直径5cm，孔距1.0m，呈梅花形排列。进水池翼墙结构见下图。

(2)主厂房

泵站进水孔为3孔，宽度4.50m，高度2.85m，为水泵的进水流道；主泵房为湿室式钢筋混凝土结构。主厂房沿垂直水流向布置，厂房内共安装设3台56ZLB-100型水泵，配电动机功率250kW，泵站总装机750kW。3台泵作一字型排列，安装间布置在主厂房左(东)端。机组间距5.5m，主厂房底板总长15.00m，基础(底板)总宽23.50m；厂房总宽22.70m。水泵层底板顶高程15.00m，电机层底板高程24.30m；

主厂房的上部结构为钢筋混凝土框架结构。

泵站主厂房内设10t电动单梁桥式起重机1台，根据机组外形尺寸和厂房布置，起重机跨度为7.5m，主要设备均在主厂房内起吊，水泵泵体均可由电机孔吊出。

为防止垃圾进入流道，每孔进水流道设一道拦污栅(与检修门共槽)，机组检修时关闭，流道尺寸4.50×2.85m(宽×高)。检修桥顶高程24.00m，检修门吊轨固定在从主厂房排架柱向上游伸出的悬臂梁上。

主厂房上部为单层工业厂房框架结构，跨度为7.5m，高度为10.30m。建筑面积208.39m2(不含地下厂房面积)；建筑物安全等级二级，设计使用年限50年。

(3)副厂房

副厂房建筑面积412.2m2；采用框架结构。地上一层，层高4.8m；内设10KV配电室、电容器室，室内外高差0.30m。二层由中央控制室、保护室、低压配电室、报警控制室、通讯室等房间组成层高5.5m。一层副厂房与主厂房有机连接共设3处直通室外的出口，门宽3m一扇、1m两扇。室内设疏散楼梯一部，宽1.3m，二层报警控制室设一部室外应急楼梯。

(4)出水池

泵站出水池平面呈矩形布置，水平段长9.00m，出水池净宽15.50m，出水池总宽22.90m，底板宽23.50m，兼副厂房基础，底板顶高程19.00m，顶板顶高程为22.30m。出水池底板采用C30钢筋混凝土整体结构，厚0.80m，下设C15素混凝土垫层，厚0.10m。副厂房底板顶高程与主厂房平，为24.30m；副厂房底板采用梁板式，出水池顶板与副厂房底板之间的空间为电缆层，出水池后接穿堤涵洞。出水池每两台机组中间设导流墩，墩厚1.0m，墩长3.70m。出水池与主厂房之间设止水。

(5)出口涵闸及出水渠

出水池后接小清河穿堤涵洞，穿堤涵洞为C30钢筋混凝土双孔箱涵结构，洞径2.5m×2.5m(宽×高)，涵洞长13.5m，洞身分缝处设止水。小清河堤顶高程为25.01m，堤身采用壤土填筑，压实度不小于0.95。

根据《泵站设计规范》，采用拍门或快速闸门断流的泵站，其出水侧还应设置事故闸门或经论证设置检修闸门，故在穿堤涵洞出口设置闸门。当排涝泵站开启排涝时，开闸泄水；否则关闸挡水，防止河水倒灌及运行时事故检修。

穿堤涵洞后接出水涵闸，为钢筋混凝土涵闸结构，涵闸每孔净宽2.5m，闸门及涵洞净高2.5m，共设2孔，总净宽5.0m。闸室顺水流方向长9.0m，闸底板高程19.00m，厚度1.0m，边墩厚0.8m，中墩厚1.10m。设有2扇2.5m×2.5m钢闸门，闸上设有机架桥及启闭机房。

水流出穿堤涵闸接13.86m长度钢筋混凝土U型槽，后接1：5.682坡度的钢筋混凝土段，即进入小清河主河槽。坡脚设2m深齿，河道内设2m深抛石防冲槽，顺小清河水流方向长35.70m，垂直于小清河水流方向长10.00m，与河底衔接采用1:2坡度。为防止冲刷破坏，穿堤涵闸两侧15m范围内的堤内边坡及10m宽的滩地均采用150mm厚的C30预制板进行衬砌，下设碎石垫层厚150mm，砂垫层厚100mm，土工布300g/m2。

(6)防渗设计

泵站主厂房底板底高程13.90m，主要位于Ⅰ-③壤土顶部，黄褐色、褐黄色，呈可塑～硬塑状态。含铁锰质斑点，随黏粒含量与粉粒含量的不同，局部相变为黏土或轻壤土。姜石分布不均匀，含量一般小于5%，直径一般小于10mm。该层分布连续，层厚8.30～11.30m，层底高程1.25～2.47m。Ⅰ-③层壤土的渗透变形型式为流土，出口无保护条件下允许比降建议值：Ⅰ-③层壤土水平段0.28，出口段0.45。

其入渗点位于小清河内堤脚，穿堤涵闸出口翼墙处，站上、站下最高水头差3.71m，主厂房底板顺水流方向长15.00m，出水池底板长9.7m，穿堤涵洞及涵闸总长度23.000m，主厂房底板、出水池底板、穿堤涵洞、涵闸之间设分缝，但设有止水，故总渗径长度47.70m，计算平均渗流坡降值为0.077，远小于地基允许渗流水力坡降值0.45，可以保证地基渗透稳定性。为进一步防止在渗流出口发生渗透破坏，以

及预防进水池底板抗浮失稳，在进水池底板上设反滤排水孔，排水孔直径5cm，孔距1.5m，呈梅花形排列。

(7)安全防护设计

泵站在引渠、清污闸、清污桥、前池及进水池、检修桥，泵站站主副厂房及出口机架桥、U型槽等凌空部位，均设置护栏。主副厂房内洞口等部位均设置盖板、篦子等安全设施。

典型桥梁工程

沙河大桥位于干流设计桩号32+505处，沙河村的北侧，横跨小清河干流，同时连接小清河干流两侧堤顶道路和河道两侧现状道路。该桥位处小清河50年一遇设计洪水位为21.85m，100年一遇设计洪水位为23.17m，设计左堤堤顶高程24.97m，设计右堤堤顶高程24.97m。桥梁设计宽度7.0+2×0.5m=8.0m，设计桥跨5×30m=150m，斜交角0度。该桥建设规模为大桥，结构设计安全等级一级，汽车荷载等级均采用公路-Ⅱ级。桥梁净宽7.0m，两侧各设置0.5m宽防撞护栏，桥梁横坡为1.5%。

(1)上部结构设计

上部结构采用30m装配式预应力小箱梁，梁宽2.4m，预制板长29.92m，预制板高1.6m。采用防撞护栏形式。桥面铺装采用采用30mm厚细粒式沥青混凝土+50mm厚中粒式沥青混凝土+防水层+100mm厚C50桥面现浇层。在桥头和分联处设置D-80伸缩缝。支座选用氯丁橡胶支座。采取防震落梁措施，空心板端头设置抗震锚栓，并在墩台上设置横向挡块。

(2)下部结构设计

1)盖梁

盖梁长度根据桥梁宽度、桥板布置、伸缩缝和挡块尺寸确定。干流桥梁桥墩盖梁长度分别为7.6m和11.60m，桥台盖梁长度分别为8.0m和11.60m。盖梁高度根据桥梁宽度和桥梁跨径初拟尺寸，通过桥梁通软件进行验算，由于盖梁高度与墩柱位置有关，盖梁高度和墩柱位置一并确定。干流桥梁桥墩盖台梁高度初拟尺寸为1.5m。

通过以上计算最终确定盖梁尺寸和墩柱位置，干流桥梁桥墩盖梁高度1.5m，宽度2.0m；桥台盖梁高1.5m，宽度1.8m。

2)基础

干流桥梁以沙河大桥为例进行计算，桥墩单桩轴向设计值为4500kN，桥台单桩轴向设计值为3950kN。桥墩台长度按照33m进行试算，计算得桥墩单桩轴向受压承载力容许值为5230kN，桥台单桩轴向受压承载力容许值为4200kN，满足要求，桩长采用33m。

(3)桥头连接设计

1)桥头搭板设计

顺桥向，桥头设置搭板，搭板搁置在桥台盖梁牛腿上，搭板厚度30cm，长度6m，宽度与桥面净宽同宽。搭板下设置垫层50cm厚5%水泥稳定碎石。

2)引路设计

桥面高程与路面高程不一致时，桥头两侧设置引路，以纵坡5%与道路连接。引路路面结构从上到下依次为：80mm厚沥青混凝土+透层油1.0kg/m2+300mm厚5%水泥稳定碎石，台后回填土压实度要求不小于0.96。引路两侧设置平缘石。

3)护砌设计

桥台处边坡采用浆砌块石进行护砌，干流桥梁上游护砌长度80m下游护砌长度100m。边坡护砌结构形式为30cm厚M10浆砌块石护砌+10cm厚2~4cm碎石垫层+10cm厚0.5~2cm碎石垫层+10cm厚中粗砂垫层。齿墙采用C25埋石混凝土，底宽0.8m，高2.0m，齿墙前部设置5m长的水平护砌段，护砌型式采用50cm格宾石笼+10cm厚2~4cm碎石垫层+10cm厚0.5~2cm碎石垫层+10cm厚中粗砂垫层。

典型倒虹工程

小李家滞洪区分洪口门工程共分两部分，其中南滞洪区推荐采用临时爆破方式；北滞洪区新建穿小清河左堤及南水北调干渠倒虹1座，设计分洪能力29m3/s，洞身共3孔，单孔净尺寸2.0m×2.5m，钢筋混凝土结构，进口设3孔、2.0m×2.5m平面钢闸门，倒虹洞身顶高程底于南水北调输水渠底2.0m以下，全长117m。倒虹工程由进口连接段、进口涵闸、倒虹洞身、出口连接段组成。

进口连接段：用10m长护坡、护底连接分洪渠道，护坡为厚0.12m混凝土连锁块、护底为M10浆砌石，下设0.1m厚碎石垫层。新开挖分洪渠道底宽9.0m，底高程17.0m，边坡1:2.5，渠深3.0m。

进口涵闸：进口涵闸共3孔，单孔净尺寸2.0m×2.5m，设固定式拦污栅。涵闸为C30钢筋混凝土结构，总长6m，底板厚0.7m，边墩厚0.7m，中墩厚1.0m，墩厚逐渐收缩至洞壁尺寸。涵洞段长3m，闸室段长3m，底板高程同渠底高程。

墩顶设机架桥，机架桥顶高程24.91m，上设启闭设备和启闭机房。

倒虹洞身：洞身为C30钢筋混凝土箱型结构，洞身下设C15素混凝土垫层，洞身周边设截渗环、洞身间分缝处设垫梁，底板顶高程同渠底高程。

出口连接段：包括C30钢筋砼消力池U型槽、M10浆砌石海漫及0.12m厚混凝土连锁块护坡、抛石防冲槽等。消力池长8m，池深0.5m，下设反滤结构。海漫总长10.0m，后接5m长抛石防冲槽，边坡总长15m，坡度1:2.5，下设0.1m厚碎石垫层；后接分洪渠道。

典型口闸工程

支流口闸功能为支流排涝和干流防洪。考虑到尽可能快的下泄涝水，闸底板高程不宜过高。义和闸按照现状河底高程确定。

根据水力计算确定的闸孔规模，义和闸为3孔，单孔净宽6m，拟采用整体式闸室结构。

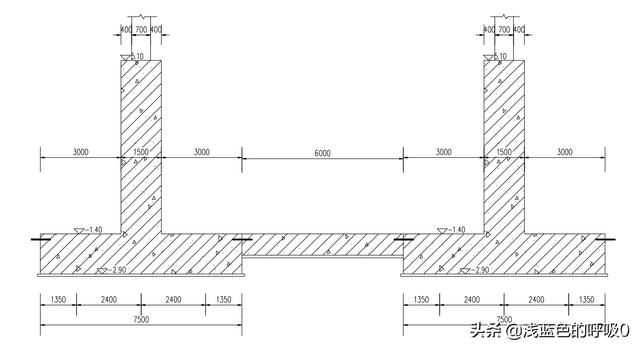

闸室结构：闸室采用大、小底板分离式结构形式，大底板厚1.50m，宽7.30m，小底板厚1.0m，宽6.0m，大、小底板之间设止水。

翼墙结构：，本次设计推荐采用扶壁式挡墙。

义和闸位于干流桩号139+560处，主要由上游连接段、闸室段、下游连接段等组成。上游防冲槽段长8m，深2m。上游护底为C20混凝土灌砌石结构，顶高程4.50m，长10m，厚0.4m。铺盖段为C30钢筋混凝土结构，顶高程4.50m，长10m，厚0.5m。上游翼墙为C30钢筋混凝土结构，顺水流向长20m，墙底高程4.50m，墙顶高程9.20~12.38m，墙顶设防护栏杆。上游护坡长15m，为C20混凝土灌砌石结构，厚0.30m，护坡底部设有深1.0m、宽0.6m齿墙，护坡顶部设有深0.6m、宽0.4m齿墙。

闸室段为C30钢筋混凝土结构，共3孔，单孔净宽6m，总净宽18m，三孔一联整体式结构。闸室段顺水流向长15m，闸底板顶高程4.50m，墩顶高程12.40m。

闸底板厚1.0m，中墩厚1.2m，边墩厚1.0m，闸室总宽22.4m。闸墩顶设排架，上部设机架桥和启闭机房，机架桥顶高程20.40m。闸室上游侧设检修桥，下游侧设交通桥，桥宽为净6+2×0.5m。闸室设1道工作闸门和1道检修闸门，工作闸门采用露顶平面钢闸门，启闭设备为双吊点固定卷扬式启闭机。上游侧设1套检修门，检修闸门采用叠梁式检修闸门，启闭设备选用双速移动式电动葫芦。

消力池为C30钢筋混凝土结构，总长35m。消力池首端设1.0m宽平台，平台后接1:4斜坡段，斜坡段长19.4m，斜坡段后接14.6m长水平段。消力池顶高程4.50m，池底高程-0.35m。消力池底板厚0.8m，下游端齿坎厚0.8m。消力池水平段底板设排水孔，间距2m，梅花形布置，排水孔范围内设反滤层。下游翼墙顺水流向长45m，采用C30钢筋混凝土结构。

海漫后接抛石防冲槽，长10m，深3.0m。下游护坡长10m，采用C20混凝土灌砌石结构，护坡厚度0.30m，下设有0.1m厚碎石垫层，护坡底部设有深1.0m、宽0.6m齿墙，护坡顶部设有深0.6m、宽0.4m齿墙。

典型穿堤涵闸工程

(1)拆除重建涵闸

涵洞由进口连接段、洞身、涵闸、出口连接段组成，分为单孔、两孔，共两种形式。

进口连接段：用12m长护坡、护底连接原渠道，下设碎石垫层，分为两节。首节长5m，底宽同原渠道；第二节长7m，底宽由原渠底宽渐变为洞身过水宽，护底下设反滤，护底高程同原渠道底高程，边坡坡度1:2.5。

洞身段：洞身为C30钢筋混凝土箱型结构，孔数及尺寸由原洞身规模及水力计算、结构计算确定。洞身下设C15素混凝土垫层，洞身周边设截渗环、洞身间分缝处设垫梁，底板高程同渠底高程。洞周采用复堤土料回填，压实度不小于0.95，复堤至设计堤顶高程，堤顶设沥青混凝土路面。

涵闸段：涵闸为C30钢筋混凝土结构，总长6m，底板厚0.7m，边墩厚0.7m，中墩厚1.0m，墩厚逐渐收缩至洞壁尺寸。涵洞段长3m，闸室段长3m，底板高程同渠底高程。墩顶设机架桥，上设启闭设备。

下游连接段：包括C30钢筋砼消力池U型槽、M10浆砌石海漫及0.12m厚混凝土连锁块护坡、抛石防冲槽等。消力池长8m，池深0.5m，下设反滤结构。海漫总长10.0m，后接5m长抛石防冲槽，边坡总长15m，坡度1:2.5，下设0.1m厚碎石垫层；后接原排水渠道。

(2)加固接长涵闸

接长涵闸由洞身接长段、出口连接段组成，涵闸规模维持现状。

洞身接长段：洞身为C30钢筋混凝土箱型结构，孔数及尺寸与原洞身规模一致。洞身下设C15素混凝土垫层，底板高程同现状洞底高程。洞身设截渗环，洞周采用复堤土料回填，压实度不小于0.95，复堤至设计堤顶高程，堤顶路面设计见堤顶路部分。出口连接段与拆建涵闸一致。

典型提灌泵站复建工程

(1)非复航段

提灌站主厂房分两种类型，其中流量0.2m3/s和0.4m3/s的主厂房长10.6m，宽5.5m；流量0.65m3/s和1.1m3/s的主厂房长12.3m，宽6.5m，主厂房内设宽度为1.2m的巡视平台，巡视平台高程比现状滩地高程高0.5m。厂房内均布置2台机组，泵房采用C30钢筋砼结构，边墙厚均为0.5m，底板厚度为0.6m，下设0.1m厚的C15素砼垫层。主厂房与出水池采用钢管连接，出水池分为两种类型，分别为长6.05m，宽4.0m和长7.1m，宽4.0m，出水池设于堤外，顶高程低于堤顶高程0.5m，采用C30钢筋砼结构，出水池出口设消能连接段，与现状灌溉渠道衔接。

(2)复航段固定泵站

复航段固定泵站本工程只包含泵站后的连接及穿堤部分，结构形式与非复航段一致。

(3)复航段移动泵站

移动泵站穿堤工程由堤内蓄水池、穿堤涵管、泄水槽及出口连接段组成。蓄水池为C30钢筋砼结构，长2.91m，宽1.62m，净高1.02m，壁厚0.3m，底板厚0.3m。穿堤涵管为混凝土承插管，直径600mm，管底面高程高于小清河设计洪水位0.1m，管底下设0.3m厚水泥土垫层。穿堤涵管出口为M10浆砌石泄槽，槽深0.8m，底板厚0.3m。泄槽后接M10浆砌石消能及连接段，总长5m。

(4)管道埋深和覆土要求

按照《室外给水设计标准》(GB50013-2018)和《给水排水管道工程施工及验收规范》(GB50268-2008)的规定，对管道的埋深、管沟横断面、管道基础及地基处理等进行设计。提灌站穿堤钢管敷设方式为直接地埋式开挖施工，最小管顶覆土深度为1.0m，压实度不小于0.95。

(5)钢管制造及要求、防腐蚀设计

管材选用涂塑复合钢管，基管为螺旋钢管，焊接连接，钢管、管件材质为Q235B。钢管、管件的内、外防腐前应进行表面预处理。除锈前应对管道表面所有可见油污、尘土等污物进行擦拭和清洗，并视污物的具体情况选择处理方法和工艺。除锈等级应达到《涂覆涂料前钢材表面处理表面清洁度的目视评定》GB/T8923.1-2011中规定的Sa2.5级。内表面锚纹深度应达到40~100um，外表面锚纹深度应达到50~90um。钢管、管件的内防腐采用热熔结环氧树脂粉末防腐处理，执行标准《给水涂塑复合钢管》(CJT120-2016)，内涂层厚度≥0.45mm。

钢管、管件的外防腐采用三层结构挤压聚乙烯防腐，执行标准《埋地钢质管道聚乙烯防腐层》(GB/T23257-2017)，其外防腐层自内向外及涂层厚度要求分别为：第一层环氧粉末涂层厚度≥150μm，中间胶粘剂层厚度≥170μm，外层聚乙烯防腐层最小厚度厚度≥2.9mm；焊口及不能采用挤压聚乙烯防腐的，采用环氧底漆和辐射交联聚乙烯热收缩套(弯管采用热收缩带)处理措施，环氧底漆厚度不得小于150μm，搭接长度应不小于100mm。

典型节制闸改扩建工程

节制闸扩建工程选取扩建橡胶坝方案。

(1)原节制闸改建部分

拆除原节制闸右岸上下游挡墙、边坡及部分护底，保留右闸墩；海漫下游段增设格宾石笼防冲槽。

(2)橡胶坝布置

为满足现状节制闸排涝需求，根据分洪道子槽扩挖方向，本次设计在原节制闸右侧新建橡胶坝1孔，橡胶坝宽16.0m，橡胶坝最大挡水高度为加大输水位。扩建后，经计算新、老两闸在除涝水位工况下，满足除涝分洪流量要求。当遭遇50年一遇洪水时，滩地与闸孔(坝)联合行洪，根据分洪道部分过流能力分析，满足50年一遇分洪流量行洪要求。新建橡胶坝顺水流方向上依次为上游连接段、橡胶坝段、下游连接段。

(3)工程布置(以大张橡胶坝为例)

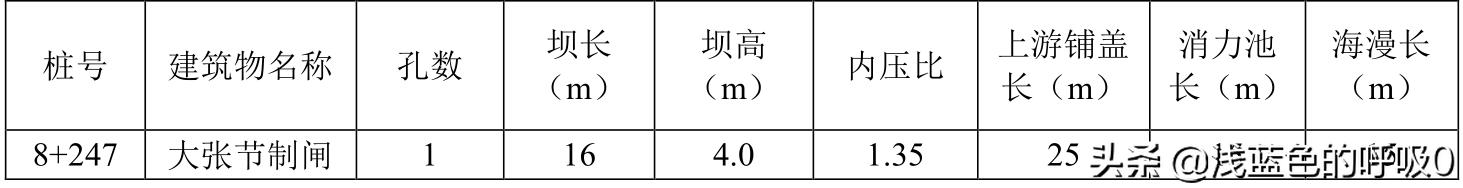

上游连接段主要包括铺盖、护坡和上游翼墙。铺盖采用C30钢筋混凝土结构，顺水流方向长25.0m，垂直水流方向与节制闸现状铺盖连接，厚0.4m。上游连接段右侧按顺水流方向依次为10.0mC30预制混凝土连锁块护坡和15.0m长C30钢筋混凝土悬臂翼墙。预制混凝土连锁块护坡厚0.15m，坡度1:3。左侧为C30钢筋混凝土裹头，裹头与节制闸边墩上游端连接，裹头顺水流方向长15.0m，墙顶设石栏杆，裹头兼作橡胶坝取水井。

橡胶坝采用堵头式充水坝袋，双锚固布置，橡胶坝净宽16.0m，共1孔，坝高3.5m，坝顶高程7.99m，挡水高度3.35m，挡水位7.84m。橡胶坝顺水流向长15.0m，边墩厚0.7m，左边墩背水侧为空箱结构，兼做充排水泵房。

橡胶坝段下游端设交通桥与原交通桥连接，桥面净宽4.5m，因原节制闸交通桥桥下净空不满足分洪道子槽除涝水位的要求，需将原交通桥桥面抬高，抬高后桥面高程与橡胶坝上交通桥桥面高程相同。

下游连接段包括消力池、海漫、防冲槽。消力池为C30钢筋砼结构，长15.0m，池深0.6m，底板厚0.5m，下设排水孔及反滤层。C30钢筋砼海漫长15.0m，厚0.5m。格宾石笼防冲槽长10.0m，最大厚度1.0m，下设1层300g/m2土工布。下游连接段右侧为15.0mC30钢筋砼翼墙和100.0mC30预制混凝土连锁块护坡。

护坡厚0.15m，坡度1:3。左侧为C30钢筋混凝土裹头，裹头与节制闸边墩下游端连接，下游裹头顺水流方向长20.0m，墙顶设石栏杆。

(4)橡胶坝上交通桥设计

闸上交通桥荷载等级为参照公路-Ⅱ级，桥面总宽5.5m，净宽4.5m，交通桥共1孔，净跨16.0m，桥面高程10.34m。桥梁跨径17.4m，上部结构采用装配式先张法预应力混凝土空心板；空心板板长为17.36m，板宽1.24m，预制板高0.95m。桥梁采取防震落梁措施，即在空心板两端头铰缝处设置防侧向位移的防震锚栓。本桥空心板结构体系为简支结构。桥面铺装采用150mm厚C40防水混凝土桥面现浇层；桥面双向横坡为1.5%，由桥面铺装的高度变化形成。支座采用圆板式橡胶支座GYZ-200×42mm。支座的技术性能应符合《公路桥梁板式橡胶支座》(JT/T4-2004)的规定。支座预埋钢板采用Q235B钢板，应符合《碳素结构钢》的规定。全桥共设置设2道D40伸缩缝，设在边墩处。两侧防护设施采用石栏杆。

典型分水闸重建工程

(1)分水水位和闸底高程

分水水位按分水闸原设计水位确定，闸底板顶高程按照本次治理后的河底高程确定。

(2)工程布置

工程布置以樊家林分水闸为例。

樊家林分水闸位于分洪道桩号3+894处，设计分水流量5m3/s。闸室布置在输水渠道左岸大堤处，为单孔钢筋混凝土整体式结构，闸孔净宽2.0m，闸室内设一道平板钢闸门，卷扬式启闭机。闸室上游连接段为C30钢筋砼U型槽长16.5m，槽净宽为2.0～12.0m，下游消力池采用C30钢筋砼结构，长13.0m，池深0.6m，消力池厚0.5m。消力池下游接15.0mM10浆砌石海漫，海漫厚0.3m，海漫两侧为M10浆砌石扭曲面，长15.0m。
