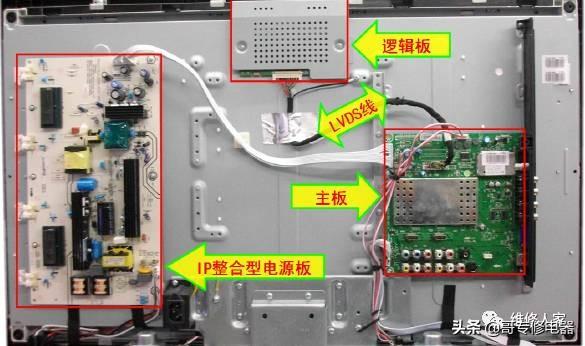

液晶电视机的整机结构如图1-1所示，它主要包括四大部分：分别是电源板(提供电压)、高压板(点灯用)、驱动板(处理信号)、逻辑板(处理驱动板送过来的信号变成液晶屏可以识别的信息)。
图1-1

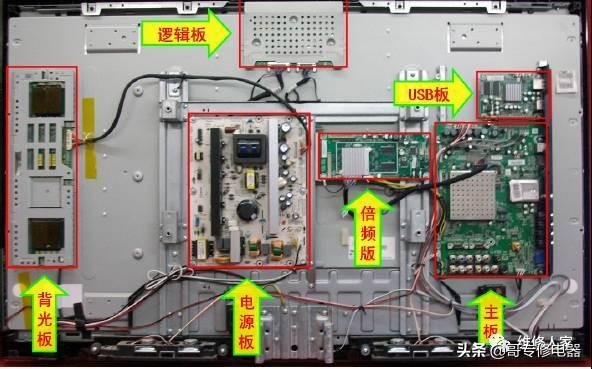

其它结构的液晶电视内部如图1-2所示，可以看出，虽然和第一台机器不完全一样，但是大同小异，都有四大部分所构成，这个机器是一台超高清的机器，因此它有一块120HZ的倍频板，主要用来提高扫描频率，提高清晰度，再一个就是这个机器支持读取USB设备里的图片、音乐、视频等资料，属于比较先进的机型。
图1-2
倍频板如图1-3所示，倍频板主要作用是提高扫描频率，用来提高清晰度，扫描频率可以达到120HZ，这样就可以在很大的程度上去提高清晰度。
图1-3

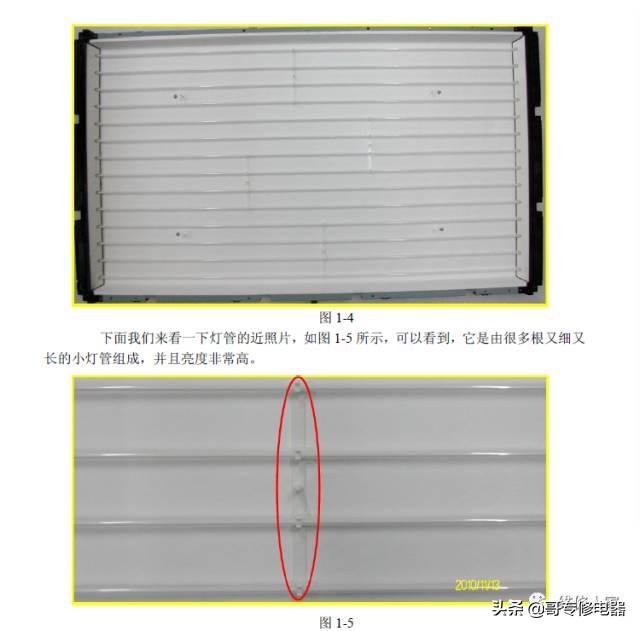

液晶电视机的灯管如图1-4所示，它和液晶显示器是不一样的，液晶显示器的灯管一般在背光板的上面和下面分布，而液晶电视由于屏幕尺寸大，因此它的灯管会全部分布在液晶屏的后面，从上到下，规则排列。
接下来我们来看一下各种电源板，电源板基本都可以通代的，代换原则是大代小，也就是说，大屏幕尺寸的电源板可以代替小屏幕的，大电流的电源板可以代替小电流的电源板。

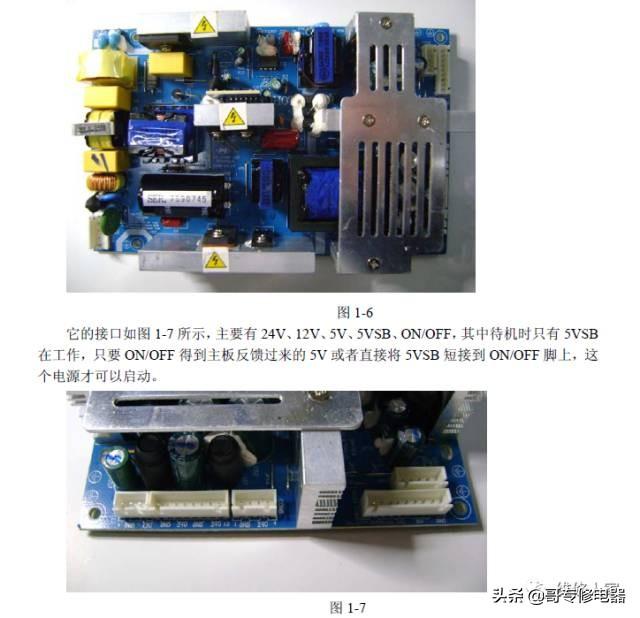

32寸的电源板如图1-6所示。

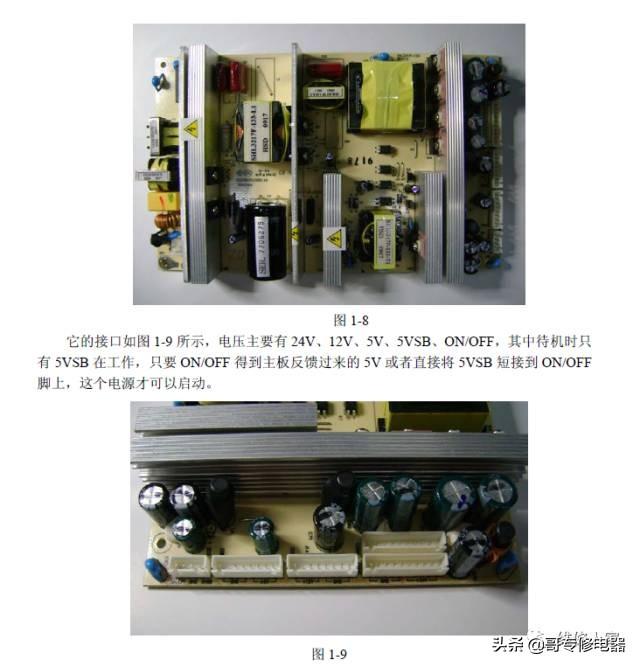

37寸的电源板如图1-8所示，可以看到，它的体积比32寸的要大，也就是说，越大尺寸的液晶电视，它的电源板的功率也就越大，相应的体积也就越大。

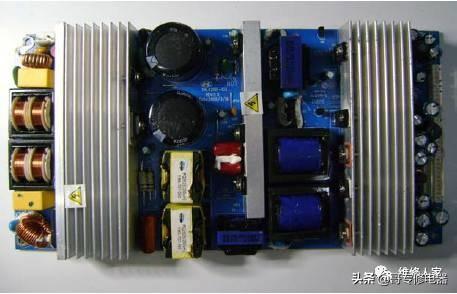

42寸的液晶电视电源如图1-10所示，这个电源在图中看的可能比较小，而实际上这个电源的体积是非常大的。
图1-10

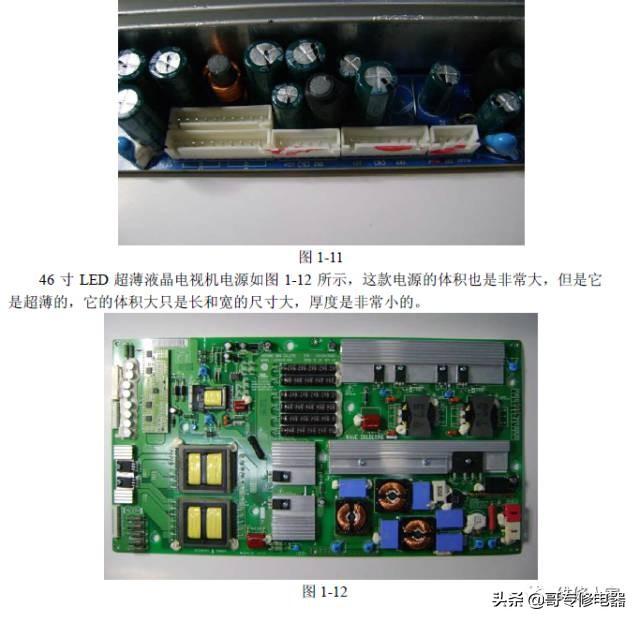

它的接口电路如图1-11所示，它的输出电压主要有24V、12V、5V、5VSB、ON/OFF，其中待机时只有5VSB在工作，只要ON/OFF得到主板反馈过来的5V或者直接将5VSB短接到ON/OFF脚上，这个电源才可以启动
液晶电视的高压板

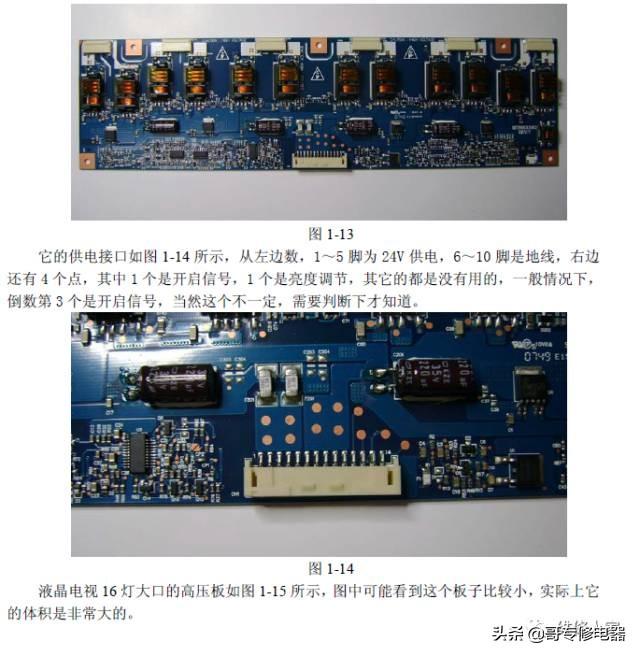

液晶电视的高压板，基本是24V的，这一点是和显示器不同的，显示器(24寸或以下)的高压板一般是12V的，24V的电源直接来源于液晶电视的开关电源，还有一点和液晶显示器不同的是，液晶电视的灯管接口，一个口是管2个灯，而显示器的高压板，一个口是管一个灯，和液晶显示器相同的是：液晶显示器和液晶电视的高压板都有大口和小口之分，如图1-13所示，这是一款12灯大口的通用型液晶电视高压板。

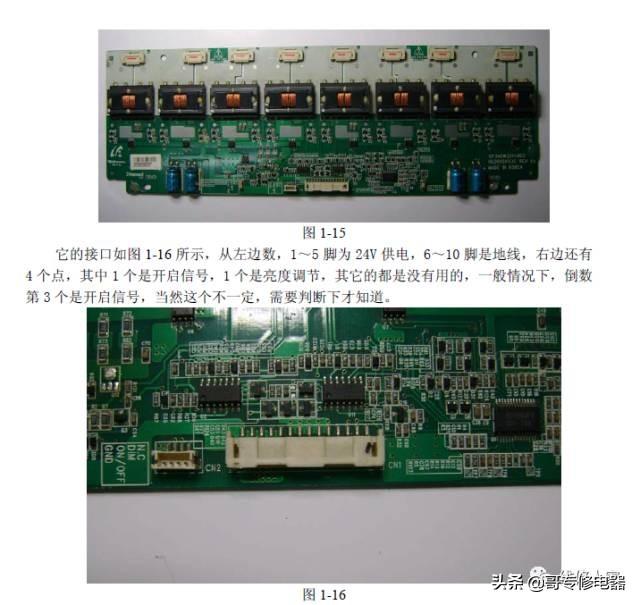

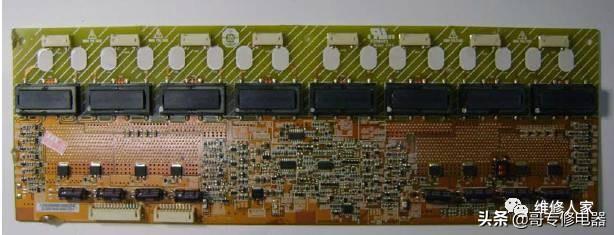

液晶电视16灯小口的高压板如图1-17所示，这块板的体积也是非常大的，它安装了8个高压线圈，其中1个线圈负责1个灯口，也就是管2个灯。

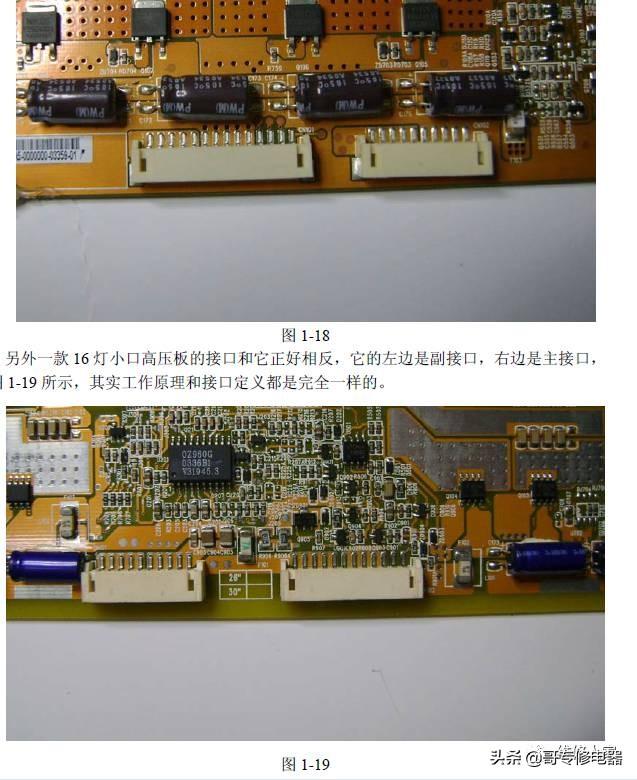

它的接口如图1-18所示，可以看到，它有2个供电接口，其中左边的接口是主接口，右边的接口是为了提高电流而设置的副接口，也可以不接，从左边数，1～5脚为24V供电，6～10脚是地线，右边还有4个点，其中1个是开启信号，1个是亮度调节，其它的都是

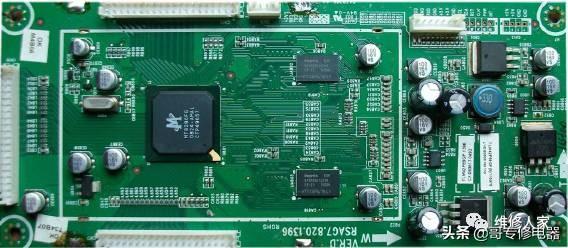

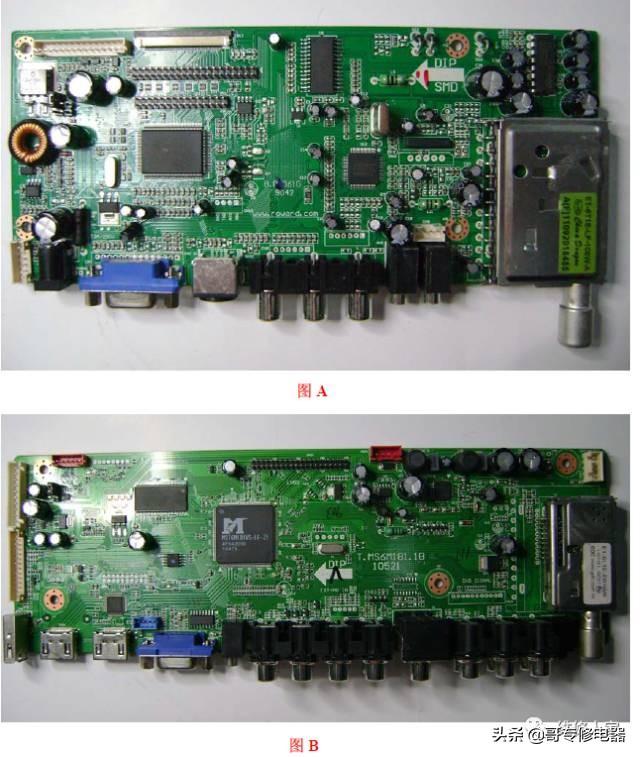

通用驱动板
逻辑板

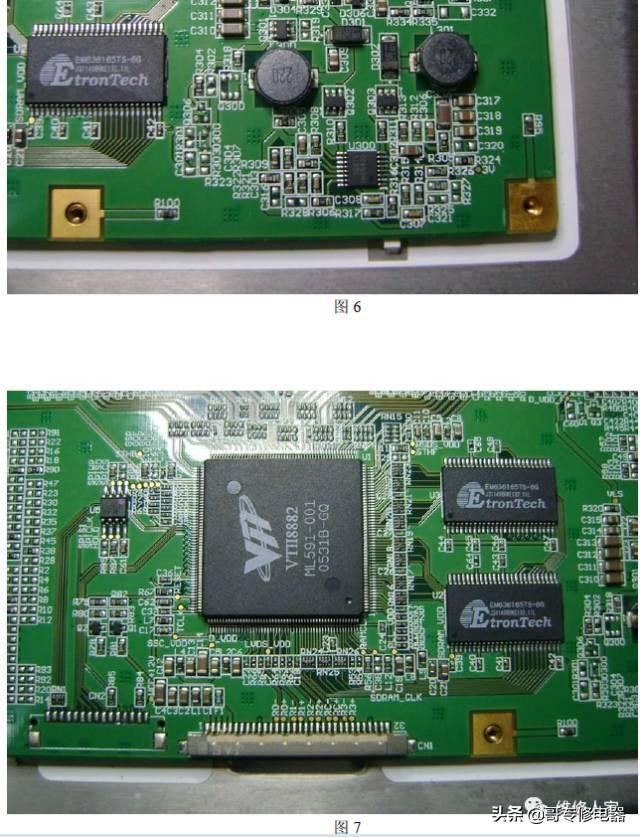

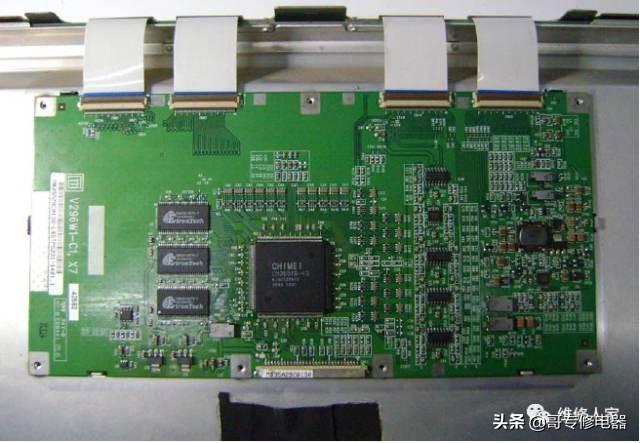

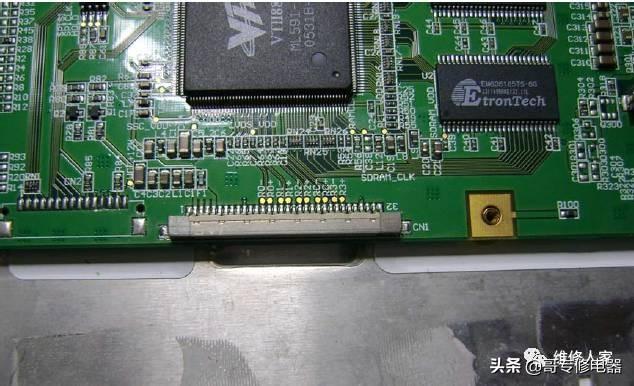

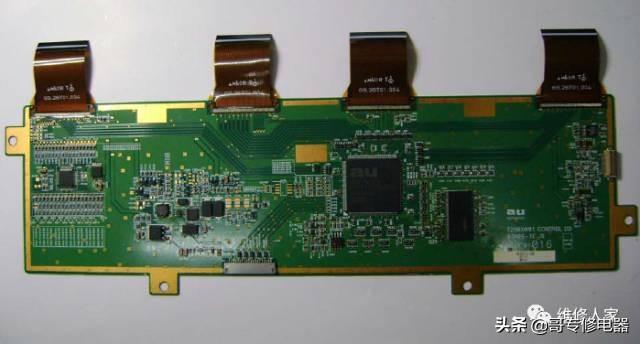

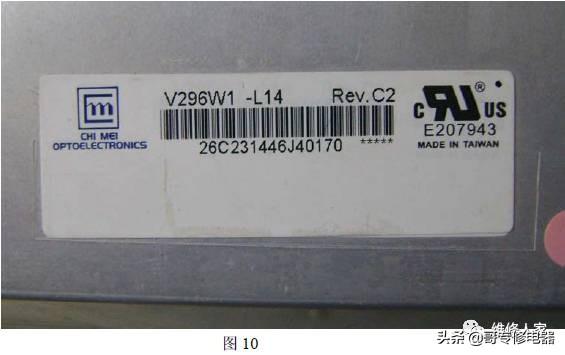

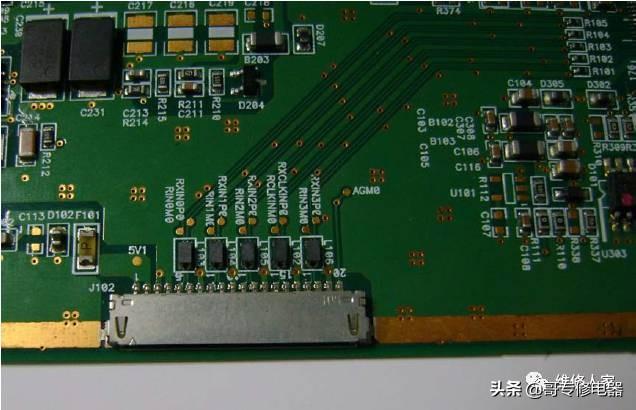

液晶屏的逻辑板主要是用来将驱动板送过来的LVDS信号经过再次处理，输送给液晶屏，从而控制液晶屏上每个像素的工作情况，液晶屏要正常显示图像，什么样的屏，配什么样的驱动板，也是和逻辑板有很大的关系的，这里我们首先要讲一个液晶屏的接口类型。
液晶屏的接口类型请看其它课件。

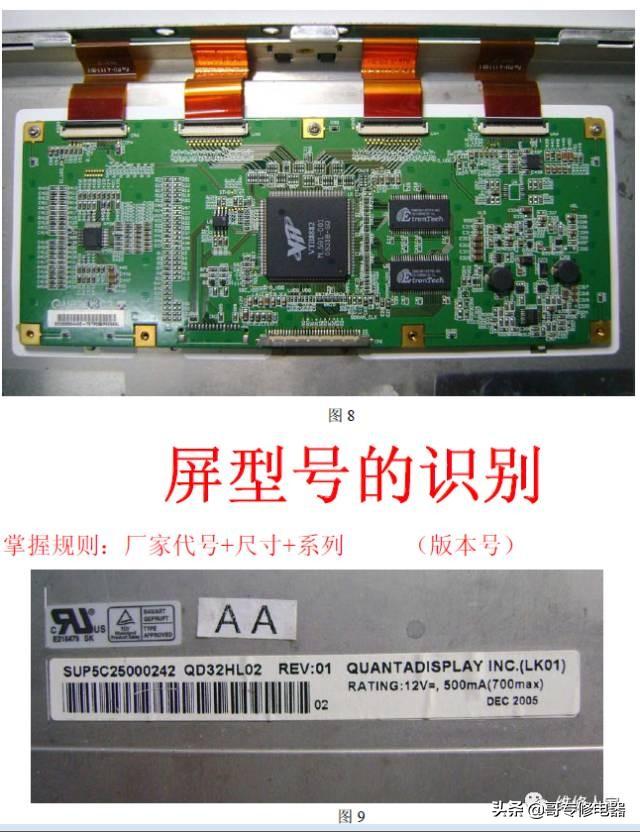

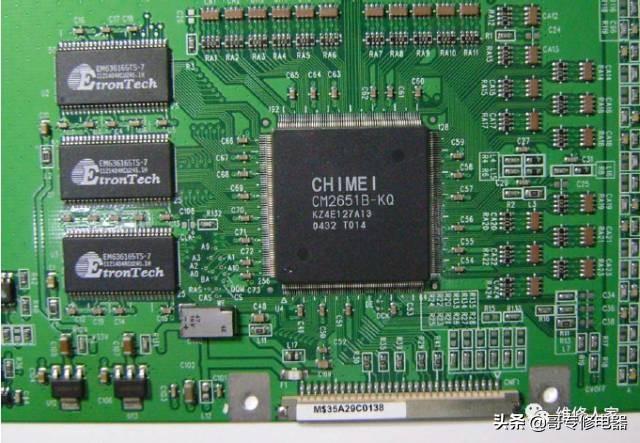

逻辑板的相关知识，我们用以下图片配合讲解，慢慢学习。学完接口类型及逻辑板后，我们将重点学习点屏、配板、刷程序等高疑难的技术。
图1
图2
图3
图4
图5
