卡比是个好游戏，这次的切屏和loading画面也是可爱得不行。先放出这篇文章想要重现的效果：

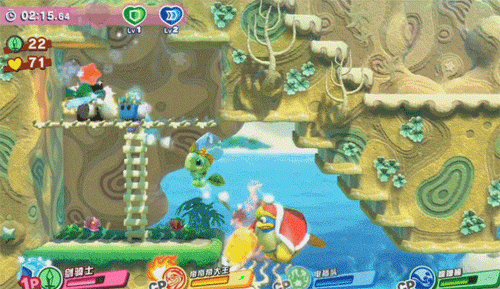

卡比的进门切屏效果

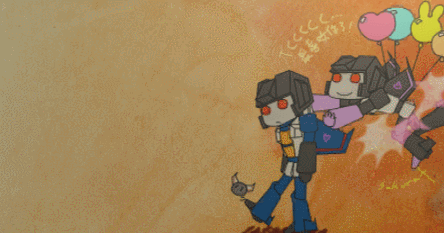

接下来放出我们最终实现的效果：

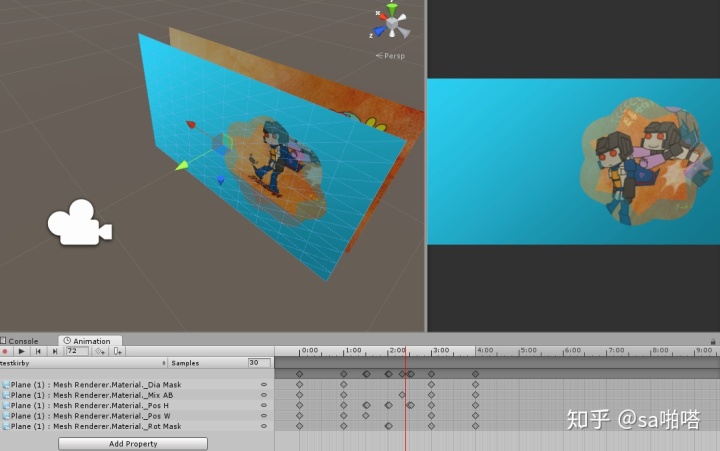

使用起来也是十分简单的，以上效果连动画系统都可以完成。

分析一番后，我们可以将卡比的切屏特效拆分成几个部分：

1.沿一个方向移动的halftone图形
2.两张贴图/颜色的切换
3.任意形状的mask贴图以指定轴旋转缩放

那么从第一步开始，绘制一个halftone图形。
要绘制halftone dots 并让它们在画面中移动，首先需要一个property来确定图形的位置。

  Properties {
	 _MainTex ("Texture A", 2D) = "black" {}
	 _MainTexB ("Texture B", 2D) = "black" {}
	 [Space(10)]
	 _Position("Halftone Position", Float)=1
	 _Diameter("Diameter", Range(0,1) )=0.25
	 _Num("Length", Range(1,16)) = 3.0
 }

这里面还定义了dots的直径 _Diameter ，和halftone过渡区域的长度 _Num

struct v2f {
	float4 pos : SV_POSITION;
	half2 uvTA: TEXCOORD0;
	half2 uvTB: TEXCOORD1;
	half2 uvORI: TEXCOORD2;//original
};

v2f vert(appdata_img v) {
	v2f o;
	o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
	o.uvTA=(v.texcoord-_MainTex_ST.zw)*_MainTex_ST.xy ;
	o.uvTB=(v.texcoord-_MainTexB_ST.zw)*_MainTexB_ST.xy ;
	o.uvORI.xy=v.texcoord;
	return o;
}

这里两张贴图可以使用tillng和offset，而绘制halftone的uv则使用原始的值。

之后以position为基础，将uv划分为若干网格。最后以每个格子的中心点为圆心画出圆点。

    fixed4 frag(v2f i) : SV_Target {
	float _rd;
	fixed2 posCenter;
	fixed indexOfGrid=floor((i.uvORI.x-_Position)/_Diameter);//num of grids between uv and PosW
	posCenter.x=_Position+(indexOfGrid + 0.5)*_Diameter;
	posCenter.y=(floor(i.uvORI.y/_Diameter) + 0.5)*_Diameter;
	_rd=0.5*_Diameter* abs(indexOfGrid)/_Num;//radius of the current grid
	fixed inCircle=step(distance(i.uvORI,posCenter),_rd);
	inCircle=clamp(inCircle,0,1);

	fixed4 texA=tex2D(_MainTex, i.uvTA).rgba;
	fixed4 texB=tex2D(_MainTexB, i.uvTB).rgba;
	fixed4 sum= lerp(texB,texA,inCircle);
	return sum;
}

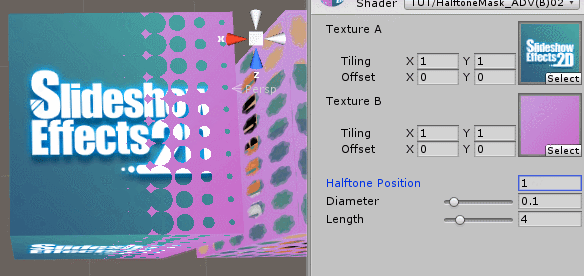

看一下效果，似乎出现了一些问题呢

可以发现，position的左右两侧同时出现了对称的圆点，解决这个问题，只需要让uv大于position的部分直接显示textureB即可。

if(indexOfGrid>=1){
	return tex2D(_MainTexB, i.uvTB).rgba ;//return texture A when uv is in front (larger) of PosW
}

另一个问题是，圆点的半径根据和position的距离是一个递增的关系，在后方的格子里，圆点的半径超过了格子的尺寸时，并不会在相邻的格子里显示出来。
这个问题在格子里画方块时不会看出异常

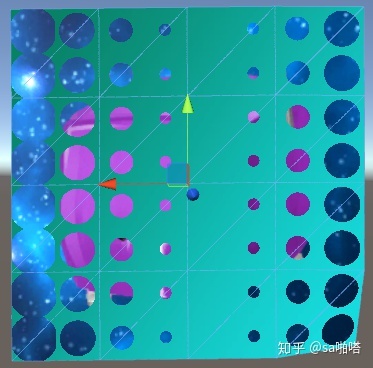

画圆点的时候就可以发现出现了一些明显的直线(上上图的第一列圆点处)，画方块的时候就满看不出来了

这时就需要在计算时将后方法格子一起考虑进去了

	float _rdNext=_rd+0.5*_Diameter/_Num;
	fixed2 posCenterNext= posCenter-fixed2(diameterW,0); //center of up-next grid
	//fixed inCircle=step(abs(i.uvORI.x-posCenter.x),_rd)*step(abs(i.uvORI.y-posCenter.y),_rd); //Square
	fixed inCircle=step(distance(i.uvORI,posCenter),_rd)+step(distance(i.uvORI,posCenterNext),_rdNext); //Dot

现在，一个可以移动的halftone图形就画出来了

但是这和我们常见的半调图形还有一些不同……

是的，格子之间没有偏移，完全是横平竖直的分布，显得一点也不好看，这就需要加上一个参数来让它在y方向有一个偏移，之后为了让图形更加自然，在y方向偏移时，x方向也进行一定压缩。于是我们对frag进行以下修改

fixed4 frag(v2f i) : SV_Target {
	float _rd;
	fixed2 posCenter;
	fixed diameterW,diameterH;
	diameterW=_Diameter*(1-_rotOffset/2);//width of grid , reduce when _rotOffset is larger than zero
	diameterH=_Diameter;
	fixed indexOfGrid=floor((i.uvORI.x-_Position)/diameterW);//num of grids between uv and PosW
	if(indexOfGrid>=1){
		return tex2D(_MainTexB, i.uvTB).rgba ;//return texture A when uv is in front (larger) of PosW
	}

	posCenter.x=_Position+(indexOfGrid+0.5)*diameterW;
	fixed modOffset=frac(indexOfGrid*_rotOffset)*_Diameter;
	posCenter.y=(floor((i.uvORI.y-modOffset)/diameterH)+ 0.5)*diameterH+modOffset;

	_rd=0.5*diameterH* abs(indexOfGrid)/_Num;//radius of the current grid
	float _rdNext=_rd+0.5*diameterH/_Num;
	fixed2 posCenterNextUp=posCenter-fixed2(diameterW,_Diameter*(_rotOffset-1));
	fixed2 posCenterNextDown=posCenter-fixed2(diameterW,_Diameter*_rotOffset); //center of down-next grid
	float _rdPrev=_rd-0.5*diameterH/_Num;
	fixed2 posCenterPrevUp=posCenter+fixed2(diameterW,_Diameter*(_rotOffset-1));
	fixed2 posCenterPrevDown=posCenter+fixed2(diameterW,_Diameter*_rotOffset); //center of down-next grid
	//fixed inCircle=step(abs(i.uvORI.x-posCenter.x),_rd)*step(abs(i.uvORI.y-posCenter.y),_rd);//Square
	fixed inCircle=step(distance(i.uvORI,posCenter),_rd);
	inCircle+=step(distance(i.uvORI,posCenterNextUp),_rdNext)+step(distance(i.uvORI,posCenterNextDown),_rdNext);
	inCircle+=step(distance(i.uvORI,posCenterPrevUp),_rdPrev)+step(distance(i.uvORI,posCenterPrevDown),_rdPrev);
	inCircle=clamp(inCircle,0,1);

	fixed4 texA=tex2D(_MainTex, i.uvTA).rgba;
	fixed4 texB=tex2D(_MainTexB, i.uvTB).rgba;
	fixed4 sum= lerp(texB,texA,inCircle);
	return sum;
}

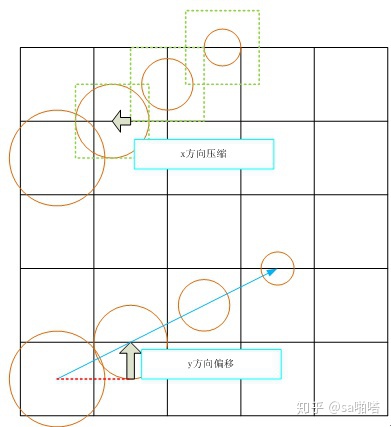

因为在uv方向上都有了偏移，所以绘制一个格子里的内容时需要左上左下、右上右下四个格子。

在properties中，添加

_rotOffset("Offset Between Points",  Range(0,0.5)) = 0.0

由于圆点是对称图形，偏移量的取值范围只需要是格子尺寸的一半。

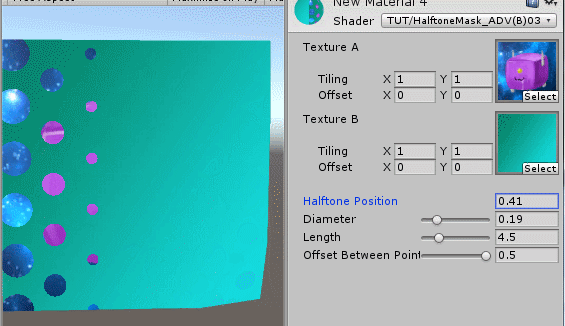

至此，一个可以移动位置的halftone切图效果就完成了。

说到这里，大家可能会想，这个跟直接使用一张贴图作为遮罩有什么不同呢？答案是，确实没什么不同，目前为止的效果是完全可以使用一张遮罩实现的。使用遮罩甚至还能达成更多花哨的效果，但遮罩也有它所不能完成的事情。接下来修改格子划分的方法，让格子的位置不再跟随position变化，再改变一下计算圆点半径的方法，作出圆点一个个弹出的效果。

修改一下格子划分的方法，让格子的位置不再跟随position变化：

fixed indexOfGrid=floor((i.uvORI.x)/diameterW);//num of grids between uv and PosW
posCenter.x=(indexOfGrid+0.5)*diameterW;
fixed modOffset=frac(indexOfGrid*_rotOffset)*_Diameter;
posCenter.y=(floor((i.uvORI.y-modOffset)/diameterH)+ 0.5)*diameterH+modOffset;

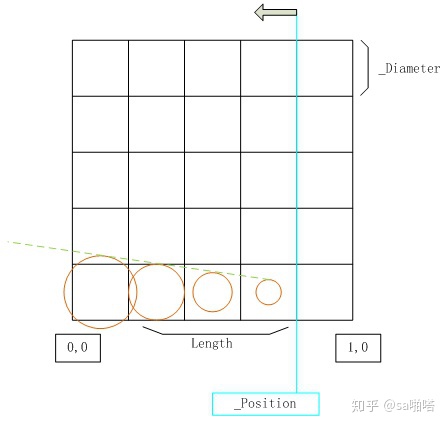

然后再改变一下计算圆点半径的方法，让其根据uv和position 的关系变化：

 _rd=0.5*(_Position-posCenter.x)/_Num;//radius of the current grid
 float _rdNext=_rd+0.5*diameterW/_Num;
 float _rdPrev=_rd-0.5*diameterW/_Num;

这里计算前后格子中的半径时，需要改用压缩过的diameter，不然就会出现不太对劲的效果。由于划分格子的方法已经发生了变化，原本的if(indexOfGrid>=1)的时候，直接输出textureB已经无效了，实际上，判断的条件应该是圆点半径小于0。

接下来，需要一个表明角度的property，来让图形按照一个方向移动，而不是只能从左到右。

   _Rotation("Rotation", Range(0,360)) = 0.0

旋转角度的算法，在很多地方都可以找到。这里直接转换计算halftone时使用的uv坐标，而textureA和B的uv不受影响。由于各个顶点之间的uv变化是线性的，这一转化可以放在vert函数中完成。

o.uvORI.xy=v.texcoord; fixed2 offsetXY=fixed2(0.5,0.5);
 float Rot = _Rotation * (3.1415926f/180.0f);
 float s = sin(Rot);
 float c = cos(Rot);
 float2x2 rMatrix = float2x2(c, -s, s, c);
 rMatrix *= 0.5;
 rMatrix += 0.5;
 rMatrix = rMatrix * 2 - 1;
 o.uvORI.xy = mul(o.uvORI.xy-offsetXY, rMatrix)+offsetXY;

这个_Rotation换成弧度角也是完全可以的。 _Rotation("Rotation", Range(0,6.283)) = 0.0 ，到时候就不需要进行乘PI再除180的计算。

现在看一下示例场景

SlideshowEffect: Halftone and Popupsakuraplus.github.io

里面的halftone切图的效果基本完成了。

至此，重现halftone切图效果的重点部分已经完成，下一话讲一讲很简单的mask旋转和缩放。

saku一只松鼠：[Unity+shader]绘制halftone动画，实现星之卡比新星同盟切屏效果（下）

如果对更多的好玩特效感兴趣，可以到这里先睹为快～
