首先不要问我为什么不去直接用Nginx+keepalive, 而在这里费劲巴拉的配置Windows 下HA环境， 而且还是tomcat 和 sqlserver。

概述：IIS的负载均衡中我们用到了微软的ARR(Application Request Route), 在此基数之上我们再借助NLB服务就可以实现Windows高可用类似linux 中的Nginx + Keepalive实现的功能；ARR算是应用级别的负载均衡方案，而NLB则是服务器级别的负载均衡方案

软件：IIS 10 + tomcat8 + java8 + ARR

环境：两个tomcat应用节点+两个NLB（NLB+IIS在一台机器上）节点

描述	软件	IP
NLB节点1	windows server 2019 + IIS 10+ARR	192.168.1.12
NLB节点2	windows server 2019 + IIS 10+ARR	192.168.1.13
tomcat应用节点1	windows server 2019 + tomcat 8.5 + java 8	192.168.1.16
tomcat应用节点2	windows server 2019 + tomcat 8.5 + java 8	192.168.1.17
NLB集群虚拟IP		192.168.1.101

以上节点均已加入域nginx.com, 如何加入域：

杜隆坦：windows server 2019加域​zhuanlan.zhihu.com

一，安装&配置NLB

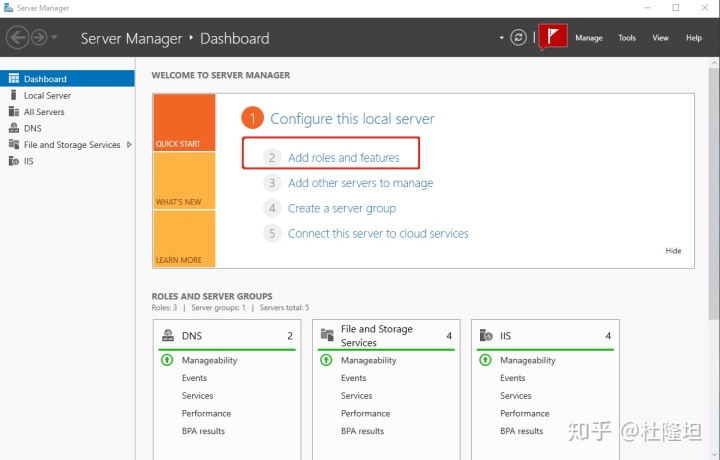

1，安装NLB服务（NLB节点1， NLB节点2都需要安装）

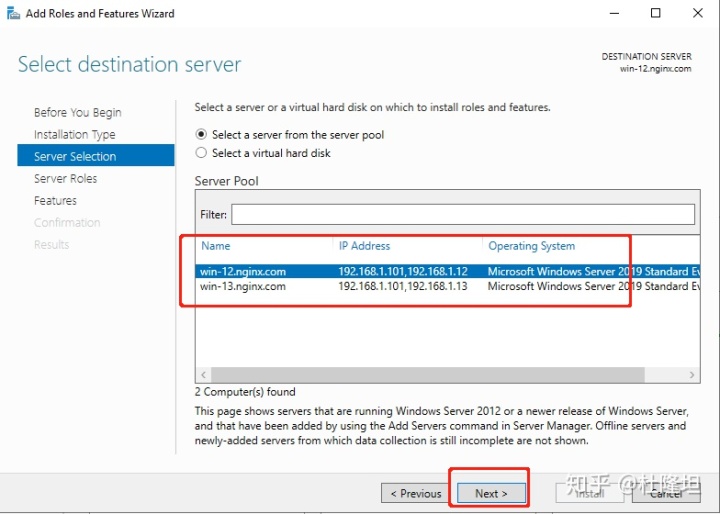

下面第一框里面要是你还没安装NLB则只是会看到一行就是本机的name 和 IP, 我这里是因为我先安装了然后来做截图；所以你会看到两行

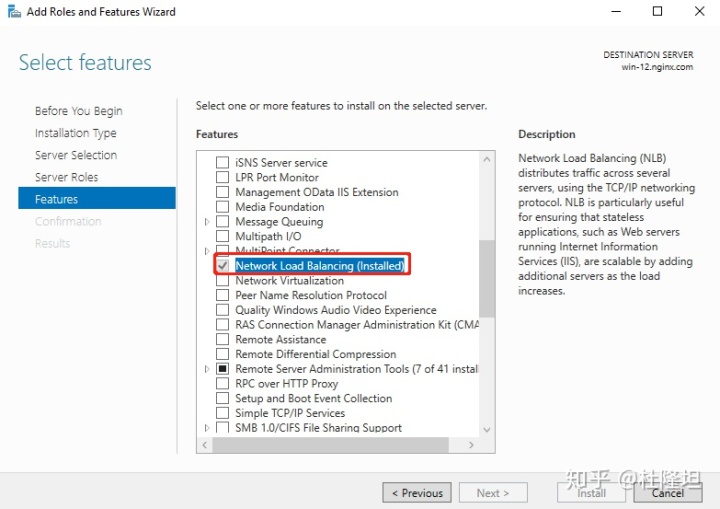

这里同样， 我是事后截图； 所以你会看到（installed）; 你首次安装需要勾选这个

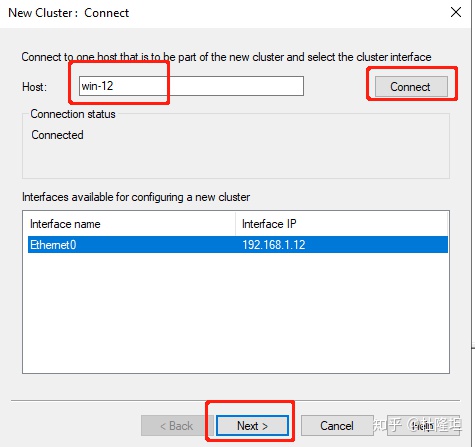

2，配置NLB（NLB节点1）

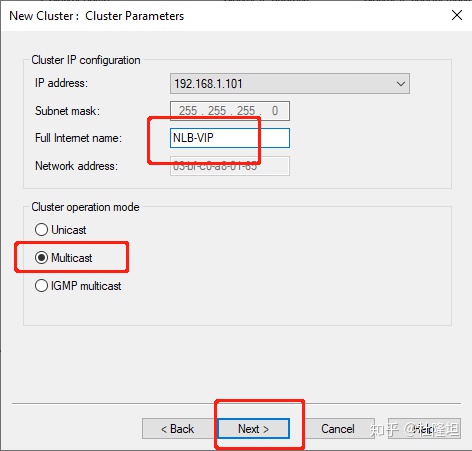

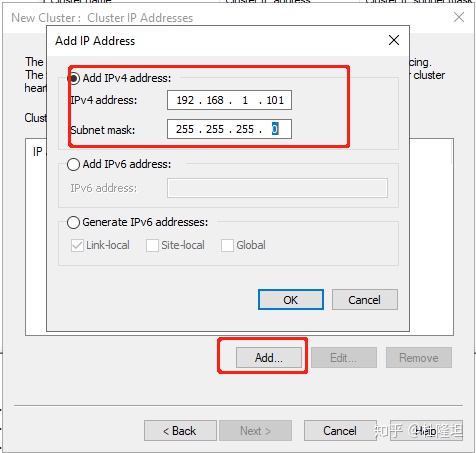

下面我们创建集群的虚拟IP: 192.168.1.101

单播

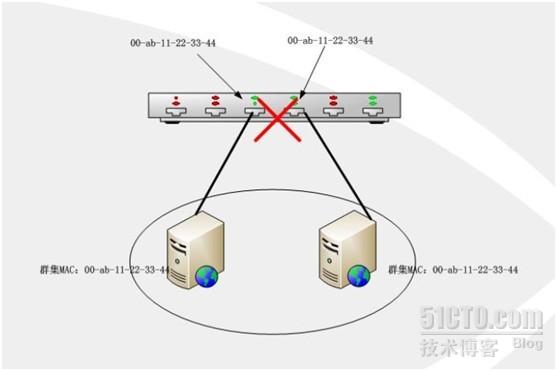

在单播模式下，NLB重新对每个NLB节点中启用NLB的网络适配器分配MAC地址（此MAC地址称为群集MAC地址），并且所有的NLB节点均使用相同的MAC地址（均使用群集MAC地址），同时NLB修改所有发送的数据包中的源MAC地址，从而使交换机不能将此群集MAC地址绑定在某个端口上。 工作在单播模式下的NLB可以在所有网络环境下正常运行，但是由于它的工作特性，具有以下两个限制： 由于NLB所使用的群集MAC地址没有绑定在某个具体的交换机端口上，所以所有的NLB通讯均通过在交换机的所有端口上广播进行，而不管此端口是否连接了NLB节点，这造成了额外的网络流量负担； 由于所有的NLB节点具有相同的MAC地址，NLB节点之间不能通过自己原有的专用IP地址进行通讯。若我们在NLB创建时选择单播的模式，在“群集IP配置”中的“网络地址”是以“02 - BF”开头，后面紧跟IP地址的十六进制表示，该网络地址与实际主机的MAC地址相同，后续加入的主机也将修改为此MAC地址。

多播

在多播模式下，NLB不会修改NLB节点启用NLB的网络适配器的MAC地址，而是为它再分配一个二层多播MAC地址专用于NLB的通讯（此MAC地址称为群集MAC地址），这样NLB节点之间可以通过自己原有的专用IP地址进行通讯。但是在多播模式中，NLB节点发送的针对群集IP地址MAC地址ARP请求的ARP回复会将群集IP地址映射到多播MAC地址，而许多路由器或者交换机（包括CISCO的产品）会拒绝这一行为。当出现这种情况时，你必须在路由器和交换机上手动添加静态映射，将群集IP地址映射到群集的多播MAC地址。 Windows Server 2003提供了一个新的特性，称为IGMP 多播，它可以通过使用IGMP协议支持来使交换机只将NLB通讯发送到连接NLB节点的端口，而不是所有交换机端口。但是此特性必须要求交换机支持IGMP侦听，并且要求群集工作在多播模式下。若我们在NLB创建时选择多播的模式，在“群集IP配置”中的“网络地址”是以“03 -BF”开头，后面紧跟IP地址的十六进制表示。在IGMP多播模式下，将采用“01 – 00 - 5E”开头的MAC地址。在多播的模式下，实体主机之间可以互相通信。

如何选择

一般来说，在NLB的创建时，单网卡多播，双网卡单播。双网卡单播时，因为主机之间不能互相通信，将设置内网通讯的网卡，也就是群集设置中的心跳。在微软 官方推荐在NLB设置时，首先考虑单播模式，除非单播不能满足其要求，若要解决流量扩展的方法，推荐使用VLAN。

所以我们这里选择多播， 因为是虚拟机行单个网卡

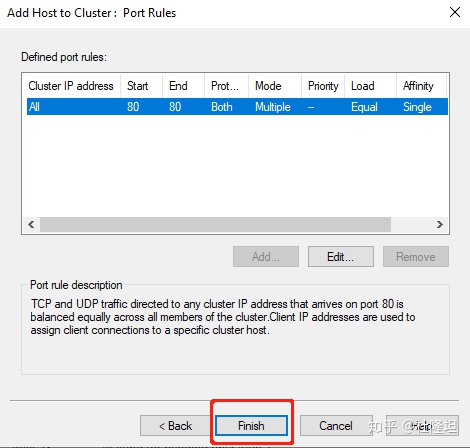

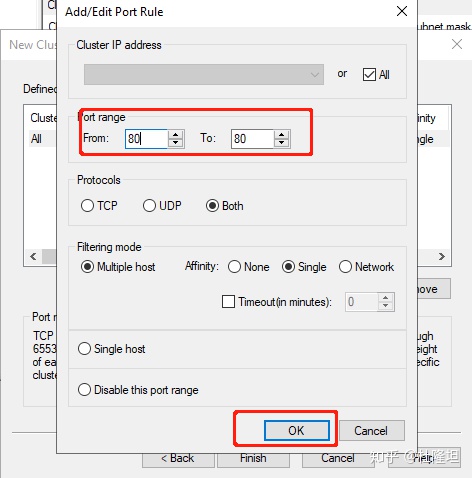

这里我们只要集群的80端口开放， 当让你可以根据你的需要配置

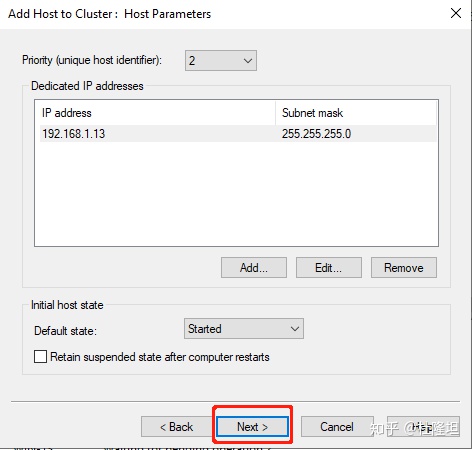

增加NLB的第二个节点

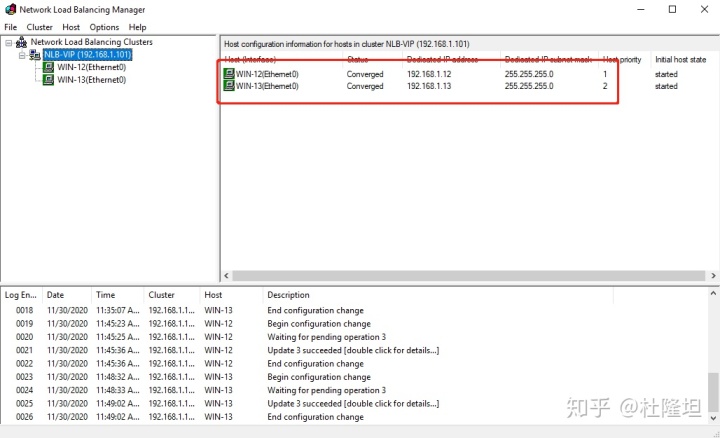

不出意外你就会看下面的页面， 说明创建成功！

二，安装&配置IIS

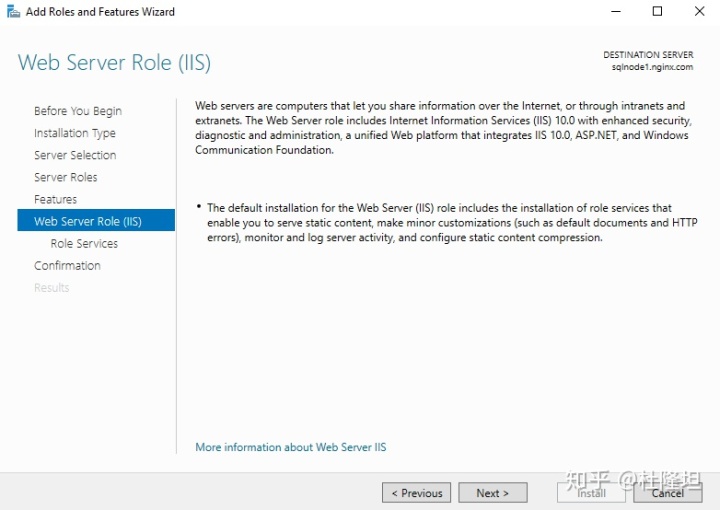

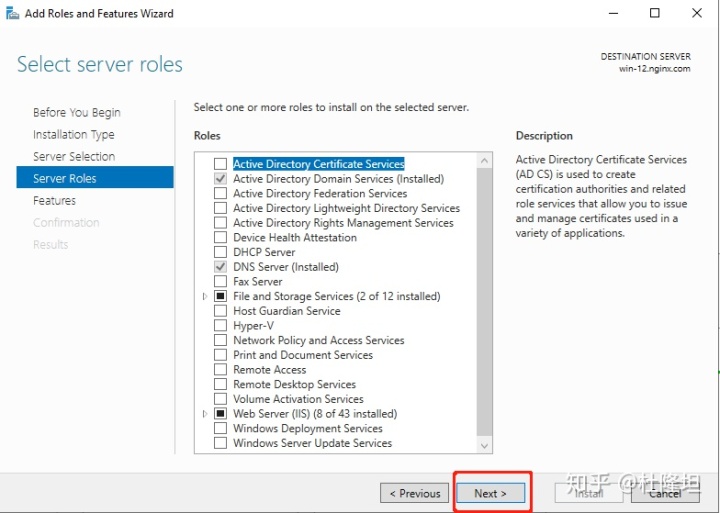

1，安装IIS（NLB节点1， NLB节点2都需要安装）

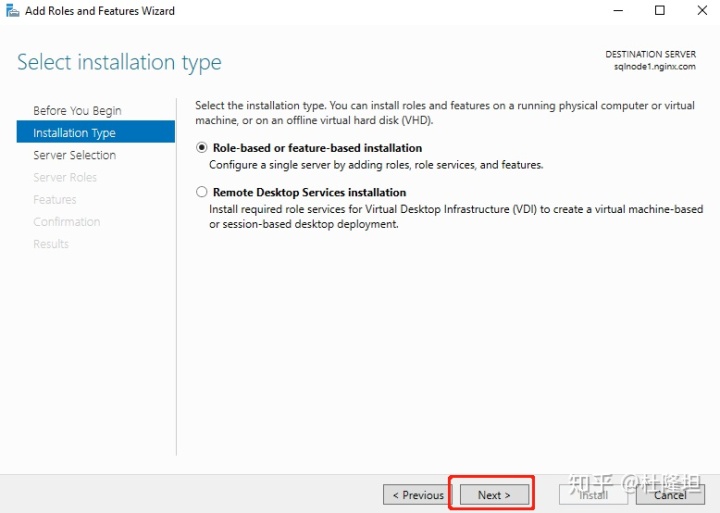

继续下一步

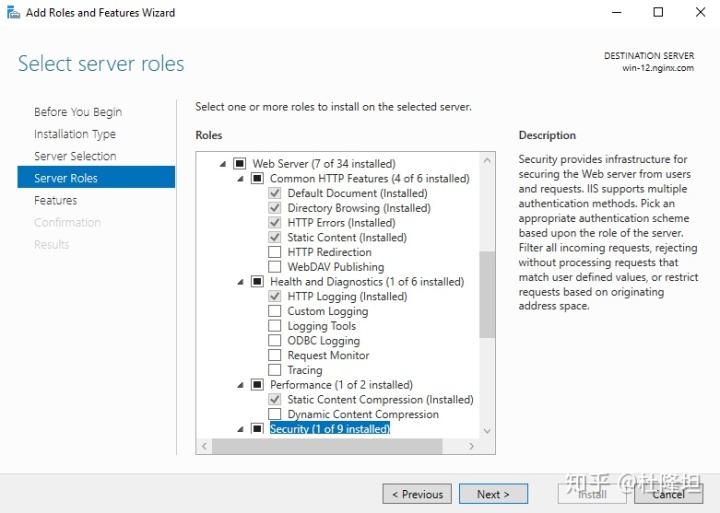

这个可以根据需要勾选， 我这里默认

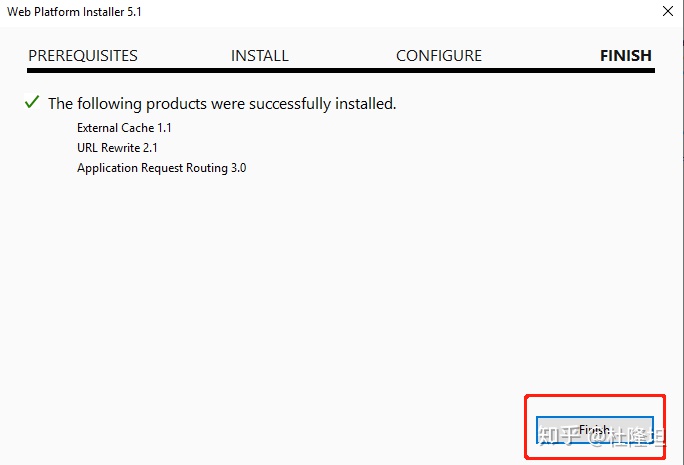

2，安装ARR（NLB节点1， NLB节点2都需要安装）

下载地址：

Application Request Routing​www.iis.net

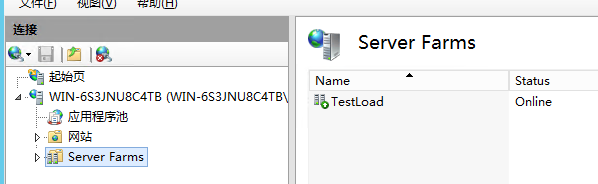

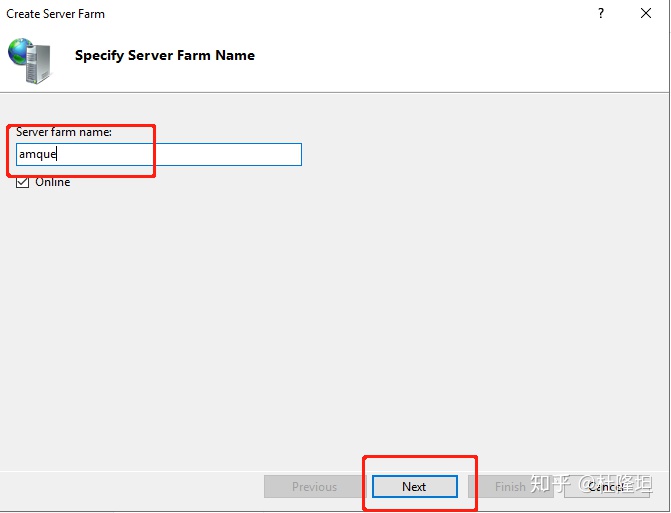

3，配置IIS（NLB节点1）

下面打勾

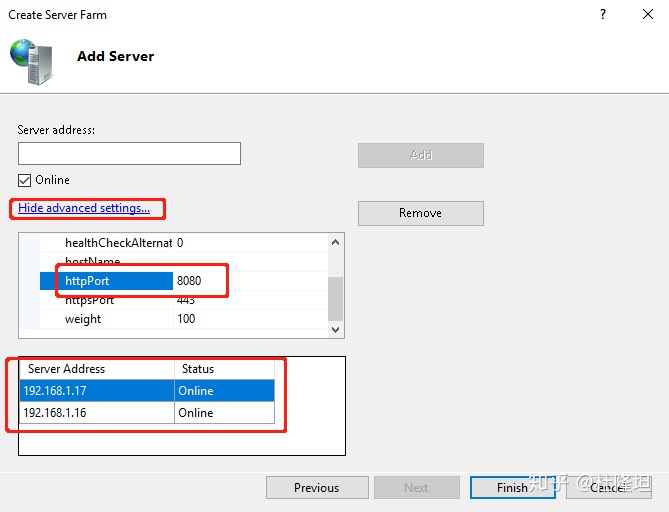

通过下面的框把tomcat的两个节点添加进去

分别点击Hide advanced setttings...然后修改htttport 为8080； 让然你可以修改成tomcat节点上的tomcat的端口； 因为我用了默认8080端口

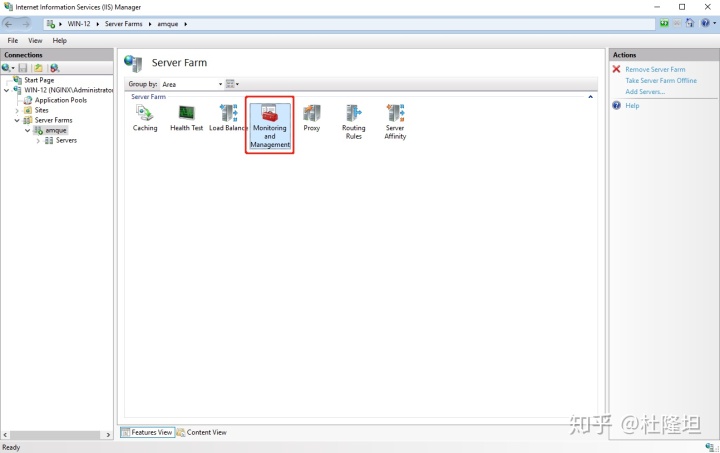

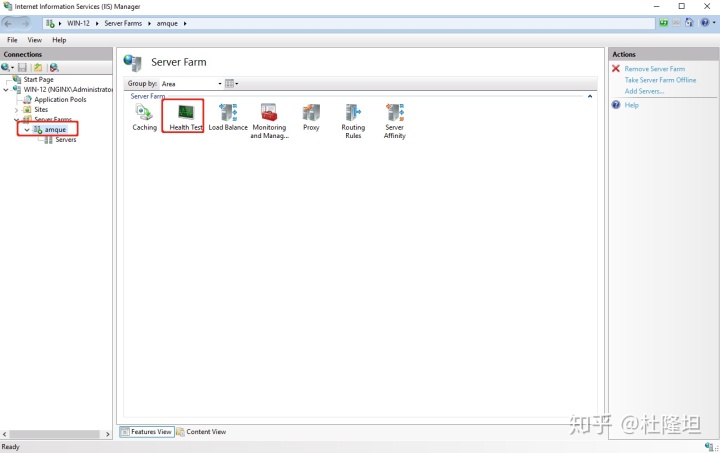

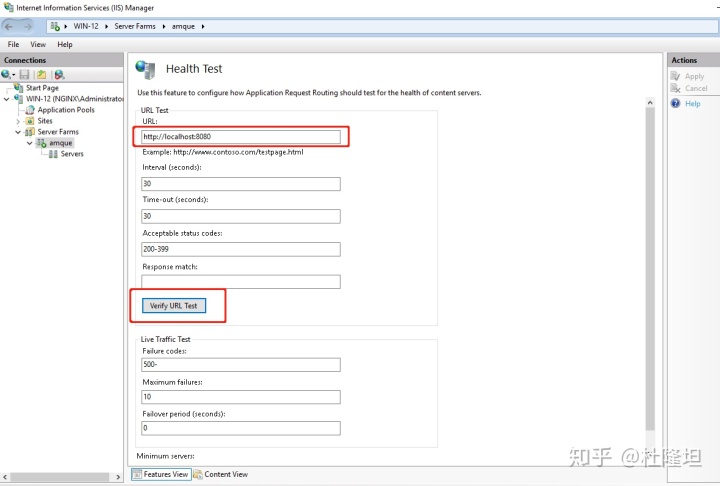

注意：下面这个很关键， 因为通过这个心跳检测tomcat节点上的tomcat应用是否可用

三， 安装java && tomcat(tomcat应用节点1 和 tomcat应用节点2)

1， 下载和安装java8

Java架构成长之路：Java基础篇——环境配置​zhuanlan.zhihu.com

2，下载和安装tomcat

下载tomcat地址：

https://mirrors.tuna.tsinghua.edu.cn/apache/tomcat/tomcat-8/v8.5.60/bin/apache-tomcat-8.5.60.exe​mirrors.tuna.tsinghua.edu.cn

安装就不截图了， 一直下一步就行了（前提是配置好java环境）

然后各自都启动好tomcat

四，测试NLB集群

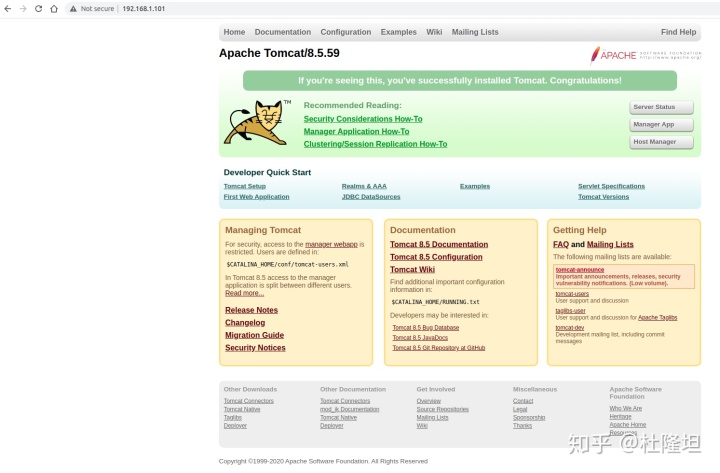

浏览器输入： http://192.168.1.101/ 看到tomcat的界面说明成功
