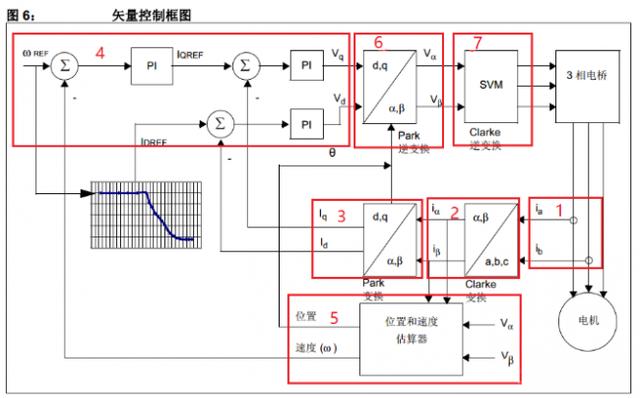

今天讲一下永磁电机FOC矢量控制具体操作流程，先放一张矢量控制框图：

一、FOC矢量控制电路框图

验证三相逆变模块的正确输出。不接电机，使用高级定时器输出6路互补PWM，改变占空比，测量三相逆变模块的U、V、W对地波形的占空比是否正常。

二、测试相电流采样电路的功能

1、不接电机，连续采样相电流，此时采样值为相电流为0时的值，此时值应该比较稳定，变化不大，如果变化比较大，说明有问题。

2、接上电机，给U相设置占空比为5%，V、W占空比为0，此时可以用万用表测量取样电阻上的电压值，应该已经有值。再用adc采样相电流，计算相电流采样极性和大小是否正常。根据正电压产生正电流的电动机原则，U相电流应该是正的，V、W两相电流应该是负的，且V、W两相电流应基本相同。若正负号不对，需要进行调整。

三、测试变换程序的正确性

矢量控制的核心其实就在Clark与Park变换上，通过这两个变换实现了直轴与交轴的解耦。如果使用的是官方的库，可以不管本步骤。如果是自己写的，需要通过仿真测试等手段，确保程序的正确性。

四、调试SVPWM模块

通过SVPWM模块可以把FOC的控制结果转换为定时器6个通道的占空比，从而驱动三相逆变模块控制定子绕组产生旋转磁场，拖动转子旋转。为了验证SVPWM模块的功能，需要使用上图中的6、7即反pa
