马上就要进入2020年的5月了，疫情期间如果你有购买SSD的打算，本篇以及后续更新的文章可能是最全的一个选购指南。

第一部分：固态硬盘的接口类型

对于一些对计算机硬件不太了解的朋友来讲，固态硬盘中的SATA，mSATA, M.2 SATA,M.2 NVME这些不同的格式有什么区别可能根本分不清楚，下面我将会一一介绍。

1. SATA

SATA标准全称：Serial Advanced Technology Attachment，2000年11月由“Serial ATA Working Group”团体所制定，取代旧式PATA（Parallel ATA或旧称IDE）接口的旧式硬盘，因采用串行方式传输数据而得名。现时，SATA分别有SATA 1.5Gbit/s、SATA 3Gb/s和SATA 6Gb/s三种规格。目前SATA 6Gb/s是我们市面上常见的采用SATA接口的固态硬盘使用的标准，这个接口需要一根线与主板连接。

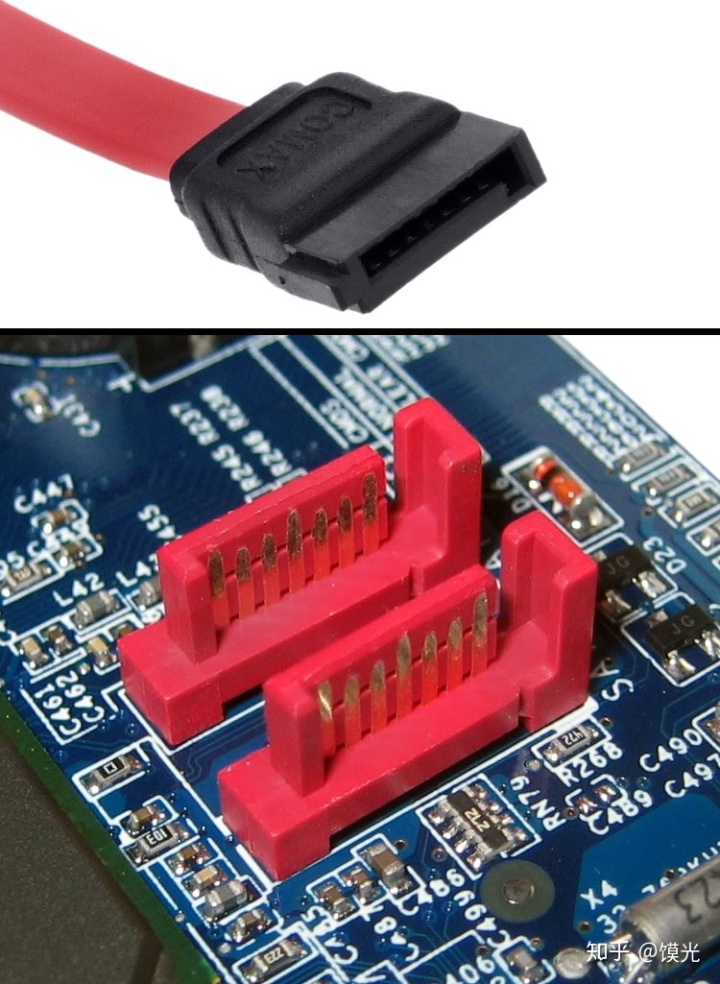

图片来自维基百科

SATA标准也是战场上的老兵了，如果您是打算组装一台新电脑，那么就没有必要选用SATA接口的固态硬盘了，现在更为快速的接口为PCIE，等会儿我们会说到。

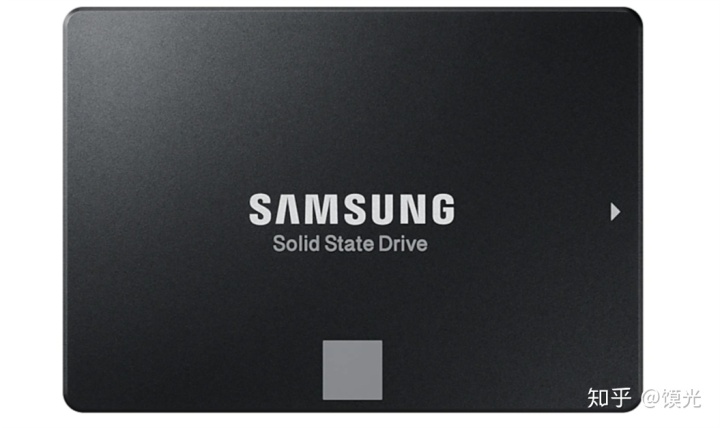

采用标准SATA接口的三星860EVO固态硬盘，图片来自三星官网

2.mSATA

SATA接口在21世纪诞生之初相比与老旧的IDE接口真是小到不知道哪里去了，但是进入2010年后，英特尔提出了超级本的概念，这个接口对于内部空间寸土寸金的超极本来讲还是太大了。所以于2011年7月SATA3.1发布了，mSATA固态硬盘形似mini PCI-E扩展卡，体积大幅度缩小。

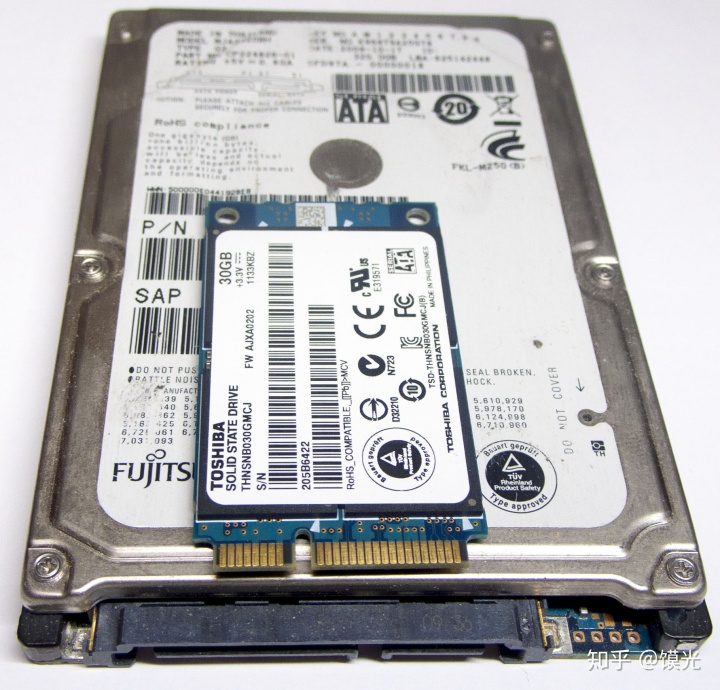

mSATA和2.5英寸机械硬盘的对比，图片来自维基百科

非常遗憾的是，mSATA接口在速率上相对于SATA3没有任何区别，现在市面上已经买不到全新的mSATA接口的硬盘了，大家不用考虑，只是要特别注意mSATA和M.2固态硬盘的区别不要买混了。大部分mSATA会相较于M.2宽一些。

3.M.2接口(SATA总线)

顾名思义，这种接口是采用了M.2接口，但是走的通道是南桥的SATA总线，可以这么说，速度还是SATA的速度，但是采用了M.2的外观，可以说是非常不推荐此类产品，因为大部分产品价格高昂，容量偏小，速度也只能达到SATA3的600M以内，是一个非常非常不划算的选择，主流的产品有三星860evo (SATA总线版）和东芝的Q200EX(M.2版本)。

https://item.m.jd.com/product/6435501.html?pc_source=pc_productDetail_6435501 (二维码自动识别)

这里教大家一个辨认M.2 SATA协议和NVME协议固态硬盘的小技巧

在2280长度的M.2固态中，一般SATA协议采用的是B M key形式，就是接口上有两处中断的地方

图片来自https://blog.csdn.net/shuai0845/article/details/98330290

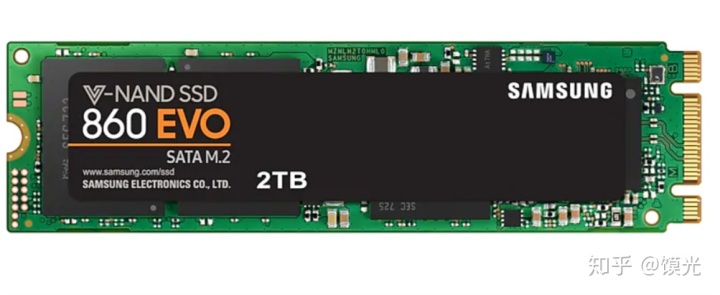

走SATA协议的M.2固态硬盘，图片来自三星官网

而走nvme协议的固态硬盘会连着M key一起使用，就只有一处中断的地方了

走PCIe3.0 x4 的nvme协议固态，图片来自三星官网

但是注意了，在2242长度的固态硬盘中，无论是SATA接口还是nvme接口几乎都是采用的有两个缺口的B M key 形式，这时候可以通过贴纸上是否有nvme标识辨别。

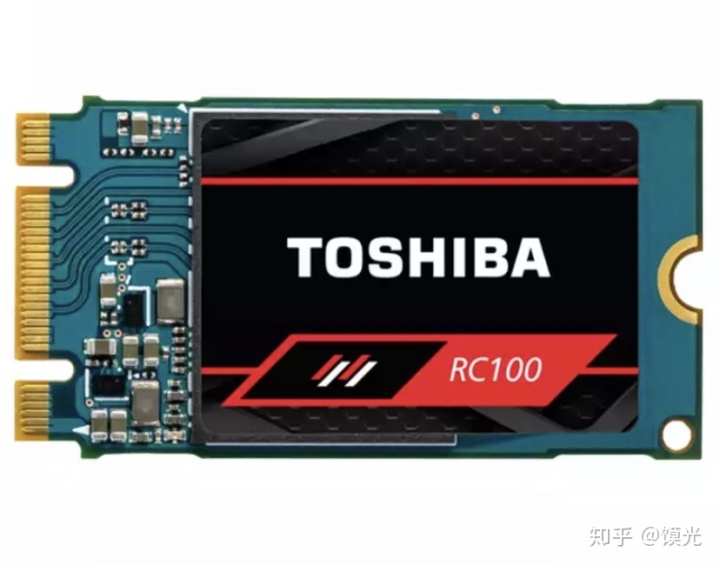

采用nvme协议的东芝RC100

4.NVME固态硬盘

在SSD诞生后的一大段日子里，民用固态硬盘的市场都被SATA所占据，但是SATA有一个非常明显的缺点，那就是对于固态硬盘来讲，SATA接口已经满足不了他们对速度的渴望了，他们需要一种更新，更强，更快的传输协议来让固态硬盘的速度达到一个新的高度，于是乎， Intel在2009年开始着手寻找SATA的替代方案。SATA作为串行接口，采用AHCI规范，其已经成为制约SSD速度的瓶颈。AHCI只有1个命令队列，队列深度32.而NVMe可以有65535个命令队列，每个队列都可以深达65536个命令。NVMe也充分使用了MSI的2048个中断向量优势，延迟大大减小。NVME Express协议出现了，这种协议的出现极大的提升了SSD的性能，PCIe3.0 x4的带宽是32Gb/s，而从SATA接口仅仅为6Gb/s，理论性能直接提升了5倍之多。但是，这里注意了！！！

不是每一块采用NVME协议的固态硬盘都能达到相传的PCIe3.0 x4的速度，有一大批的固态硬盘只能达到PCIe3.0 x2的速度，大部分性能会弱于x4接口的固态硬盘，但是强于SATA接口，东芝的RC500是采用的PCIe x4的接口，但是速度达不到x4的标准，我猜想与其采用的四通道主控有关。采用PCIe3.0 x2的产品有东芝的RC100，金士顿A1000，威刚 XPG SX6000 ，西部数据的SN500（非SN550）这些固态不是不能买，只是速度会低一点，平均不会突破2000Mb每秒。

PCIe x4接口但是采用四通道主控的东芝RC500

PCIe x4八通道接口的恺侠XG6（东芝存储独立后的品牌）

第二部分：固态硬盘的主控

主控是SSD非常重要的一部分，相当于固态硬盘的大脑，这脑子好不好使直接决定了SSD的顺序读写，随机读写性能，并且SSD 的寿命也与主控的设计有着非常紧密的关系。现在主流的主控厂商有慧荣（SMI），群联，马维尔，以及三星的phoenix和东芝的定制主控。首先要消除几个错误的观念。第一个就是只要主控相同性能就差不多，这实在是太片面了，决定性能的还有每个厂商采用的不同颗粒质量和不同的主控固件。第二个错误就是某某品牌的主控一定就很好，这是很多人津津乐道的话题，但是这也是片面的，我用自己的两块英睿达SSD就可以说明。

第一块是采用SMI主控的英睿达MX500

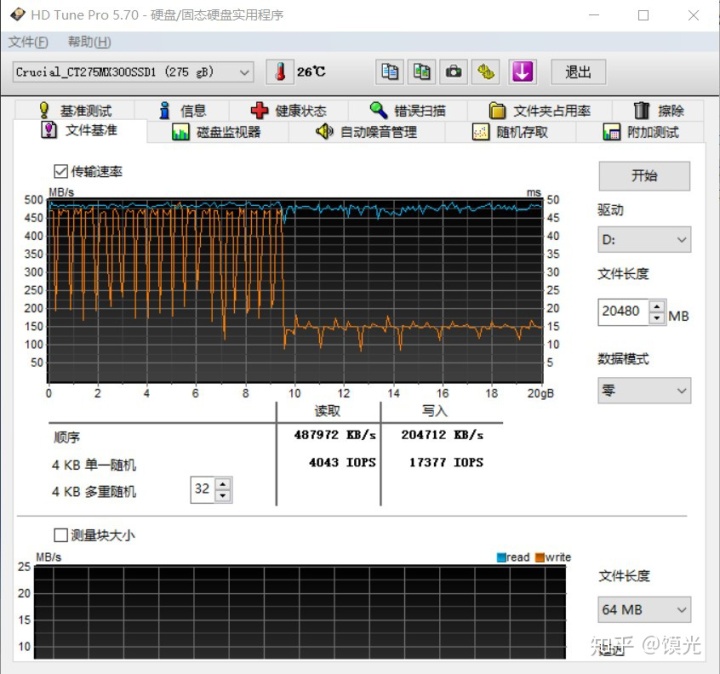

第二款是采用Marvell主控的英睿达MX300

结果一目了然，MX500 20G填盘下速度非常稳定，始终保持在500Mb上下，而MX300就像抽风了一样，一上一下，速度机器不稳定，到接近10G时直接掉到了150Mb上下，所以没有哪个品牌的主控就一定好或者一定差。 里面确实有产品比较差的比如群联Phison主控，群联第一次被广大DIYer所熟知是因为他的U盘主控，而随着SSD的发展和普及，越来越多的SSD厂商采用群联的SSD主控，比如东芝Tr200也是定制的群联主控。

第三部分：固态硬盘的颗粒

单层单元（Single Level Cell，简称SLC）

单层单元闪存俗称SLC，这种类型的闪存在读写数据时具有最为精确，并且还具有持续最长的数据读写寿命的优点。SLC擦写寿命约在9万到10万次之间。这种类型的闪存由于其使用寿命，准确性和综合性能，在企业市场上十分受众。但由于储存成本高昂。

优点：

读写速度最快的NAND闪存芯片规格。

与任何其他类型的闪存相比，擦写寿命和读写循环的周期最长。

读取/写入错误的发生几率更小，并可在跨度更大的温度范围内正常运行。

缺点：

市场上最昂贵的NAND闪存类型。

通常容量较小。

建议使用对象：家用不用考虑了，基本上买不到。

多层单元（Multi Level Cell，简称MLC）

多层单元俗称MLC，它的命名来源于它在SLC的1位/单元的基础上，变成了2位/单元。这样做的一大优势在于大大降低了大容量储存闪存的成本，因为闪存作为SSD的核心，其生产成本通常都会反映在SSD的价格上并最终转嫁到消费者的身上。对于消费类SSD在前几年SSD开始普及的阶段起到了中流砥柱的作用。现在主要留存在高端以及企业级SSD市场

优点：

速度快

比TLC闪存表现更加稳定。

缺点：

不如SLC闪存那般超级耐用可靠。

建议使用对象：专业级用户和对于耐久性有高要求的消费者。

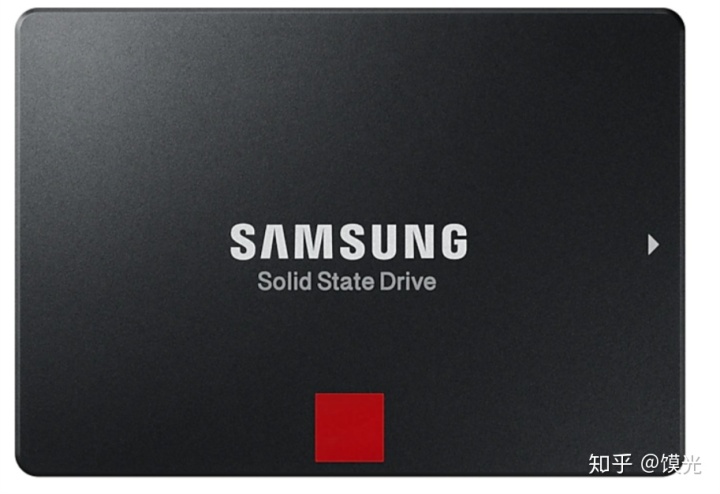

昂贵的三星860PRO

三层单元（Triple Level Cell，简称TLC）

TLC闪存是闪存生产中最低廉的规格，其储存达到了3位/单元，虽然高储存密度实现了较廉价的大容量格式，但其读写的生命周期被极大地缩短，擦写寿命只有短短的500~1000次，同时读写速度较差，但是在现在主控算法和多层堆叠的技术更迭下，现在的TLC固态硬盘已经达到了非常稳定耐用的水平，消费者可以放心的选购TLC的SSD固态。

优点：

较低的生产成本开启了廉价大容量SSD市场。

在新技术的加持下也拥有了超快的速度

缺点：

与SLC、MLC相比，TLC储存单元的擦写寿命要短。

比较糟糕的缓存外速度。

建议使用对象：绝大多数普通消费者

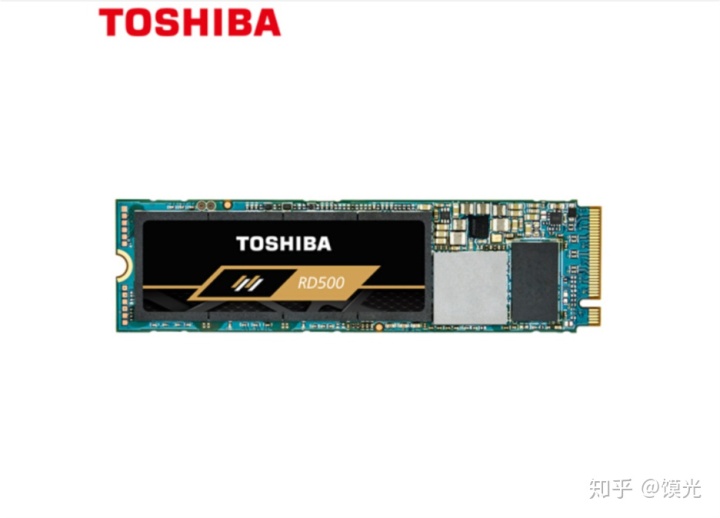

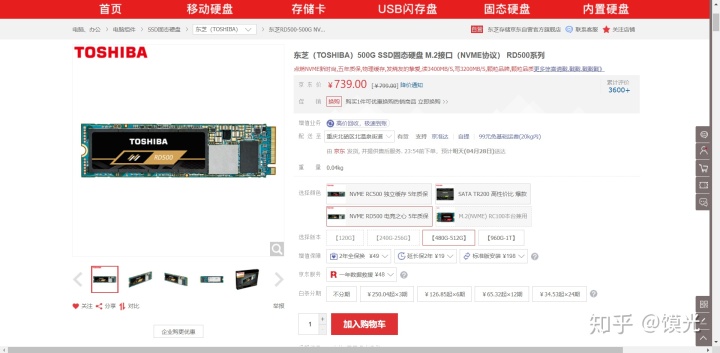

性能非常优秀的TLC SSD（东芝RD500）图片来自京东

四层单元（Quad-level cells，简称QLC）

QLC每个单元可储存4bit数据，跟TLC相比，QLC的储存密度提高了33%。QLC不仅能经受1000次编程或擦写循环（与TLC相当，甚至更好），而且容量提升了，成本也更低。

优点：QLC总成本更低，进行存储时依靠更少驱动器来实现。此外，QLC还具有更多容量，储存密度高，从而获得更好的效益。

缺点：与SLC、MLC相比，QLC的性能和写入寿命有所降低，缓外速度十分糟糕。

建议使用对象：比较适合把QLC SSD作为数据仓库的用户，游戏用户。

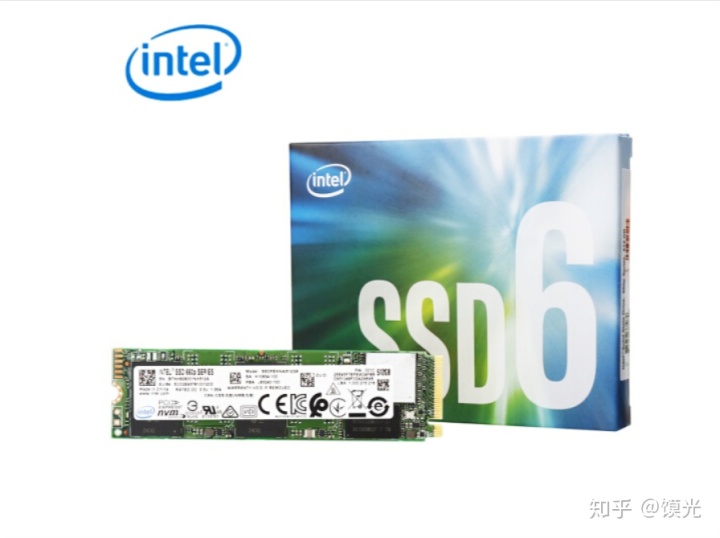

采用QLC颗粒的INTEL 660P

下面说一下什么黑片白片自封片的事情，这个对于普通消费者没有任何纠结的意义，任何一个能生产颗粒的SSD厂商都不会在自家SSD上用垃圾颗粒，也就是说英特尔，东芝，英睿达，三星这些厂商的颗粒是没有任何问题的，但是一众便宜的国产的SSD就要小心了。

什么是原片？

原片，品质，合格率都过关，经过原厂严格检测，封装才出厂，都打着原厂LOGO。

Intel、镁光、三星、海力士、东芝、闪迪（西部数据）等。

什么是黑片：

黑片不是原厂封装的，是下游厂商自己封装，所以外观看起来就很粗糙，而且往往不打标。 很多廉价的MP3、U盘，即采用黑片制作，现在也流向SSD市场。在原厂中，黑片是规定要淘汰掉，不能流入SSD市场。但是，利益的驱使，让这些黑片从不同渠道流入市场，这种当垃圾处理掉的废品，价格会非常低，工厂里都是按照吨计算。

这些黑片会流向哪里呢？一些山寨SSD厂商，拿到这些SSD拆开一看，连个闪存的编码都没有。搜索一下淘宝，很多这种黑心厂商，SSD卖价格非常便宜，实则绝大部分闪存用得都是黑片。这种SSD不建议大家购买，使用一段时间，各种问题，掉速比较严重，稳定性差，反正出问题都是大问题，足够烦人。

那什么又是白片：

那么“白片”又是什么呢？ 其实 白片就是封装后的原片中再检测到有瑕疵的颗粒，然后淘汰下来的垃圾。 原厂的NAND中是不能有白片的。 但晶圆厂为了回收一部分制造成本，也会将未打标的颗粒白片给下游渠道，然后这些渠道再将白片上打上其他标识。

黑片与白片的区别：

黑片是在原料阶段就被淘汰的部分，白片则是成品后再检测不合格的瑕疵品。虽然有瑕疵，但不可完全浪费掉，在这里面又有一个产业链，也就是晶片行业的废品回收再利用。

从质量上说，黑片NAND是很糟糕的，因为原厂就已经给其判了死刑，只是下游厂将其缩减容量后卖出，也就是阉割，但质量还是很差，购买这种颗粒也等同于赌博。白片NAND的品质还是有一定保证，再经过筛选，在性能与寿命的指标就比较接近原片了。

第四部分：关于SSD的外置缓存

由于TLC SSD堆叠层数的问题，原生的读取速度相较于MLC,SLC已经有较大的下降，那么这么来弥补呢？其中一个方法就是添加外置DRAM，拥有DRAM缓存可以对写入和耐久性带来巨大的提升，目前稍微高端一点的SSD都会带有64Mb到1G的DRAM缓存。DRAM是什么呢？简单来说DRAM就是一块内存颗粒，当你写入数据时可以做到充当缓存的作用，降低TLC带来的性能损失，一般来讲DRAM的大小大概是1MB对应1GB的分配方式。还有一种集成在主控内的缓存称为SRAM，这种缓存一般容量较小，例如DRAM-less设计的东芝TR200就只有32MB的SRAM。在NVMe协议下也给出了优秀的解决方案：——HMB主机内存缓冲。相当于SSD的主控向内存借了一部分空间来充当缓存。该功能就出现在了东芝最新的迷你单芯片NVMe固态硬盘BG4当中。

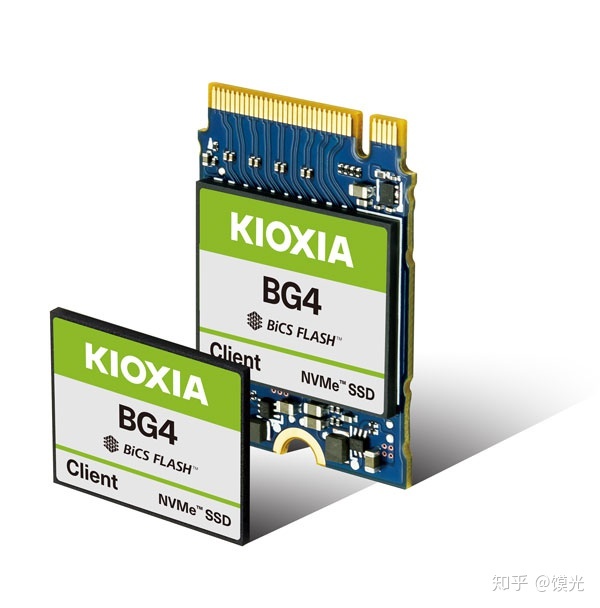

运用了HBM技术的恺侠（东芝）BG4 SSD，图片来自恺侠官网

第五部分：产品推荐

相信您看到这里已经对固态硬盘有了一个大概的了解，那么就说几款代表性产品吧。

高端满血NVME SSD:

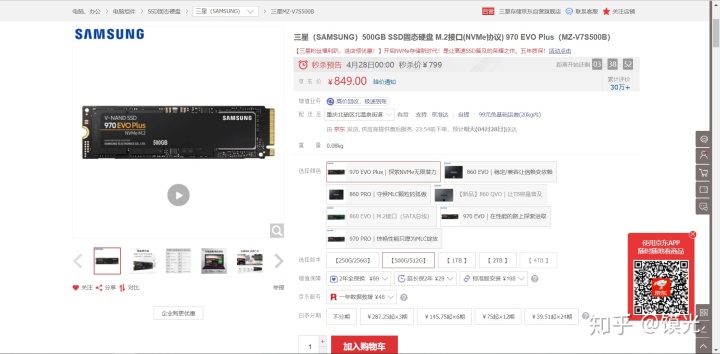

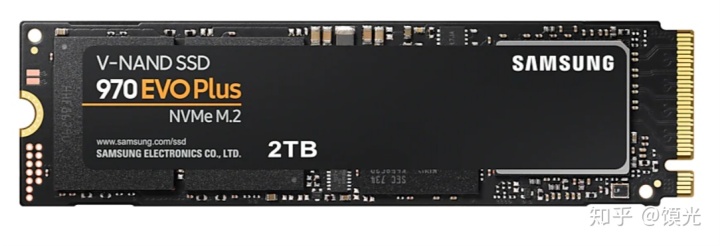

1.三星（SAMSUNG）M.2接口(NVMe协议) 970 EVO Plus

2.东芝（TOSHIBA）M.2接口（NVME协议） RD500系列

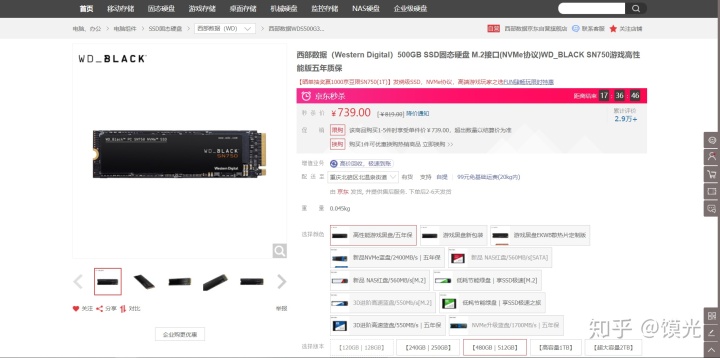

3.西部数据（Western Digital）M.2接口(NVMe协议)WD_BLACK SN750

进阶级nvme：

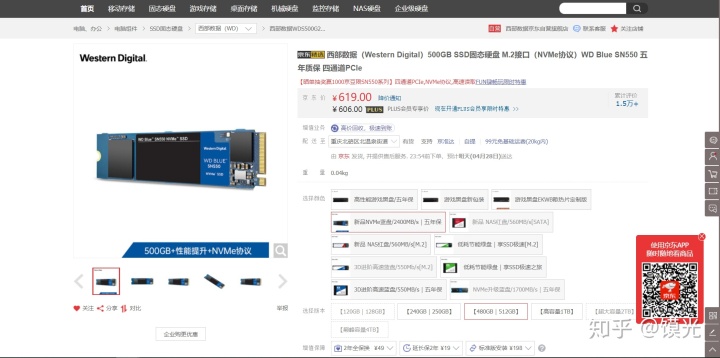

1.西部数据（Western Digital） M.2接口（NVMe协议）WD Blue SN550

tomshardware说这是最好的无缓存SSD

可靠的SATA SSD:

1.英睿达(Crucial) SATA3.0接口 MX500系列

https://item.m.jd.com/product/6164595.html?pc_source=pc_productDetail_6164595 (二维码自动识别)

2.三星（SAMSUNG）SATA3.0接口 860 EVO

https://item.m.jd.com/product/6212482.html?pc_source=pc_productDetail_6212482 (二维码自动识别)

这里说下为什么不推荐西部数据的蓝盘SATA，这个盘本身没什么问题，但是西部数据的绿盘SSD实在是太恶心了，根本就不能称作硬盘，完全就是一个大号U盘，这样难免会对一些小白用户产生困扰。

便宜但性能过得去的SSD：

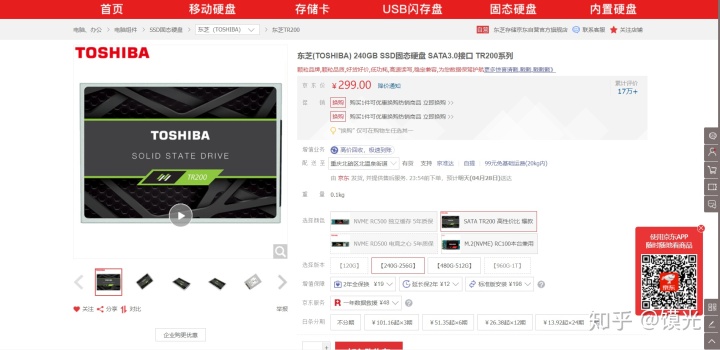

1.东芝TR200系列

还是涨价了不少

尾声

写到这里整篇文章已经接近尾声了，希望能够帮到一些在挑选SSD时产生困扰的人们，如果您觉得这篇文章对您有帮助，劳驾各位动手点下赞同或者关注我，如果点赞数高的话，我会在下一期带来各款SSD的详细性能数据，继续带来不同的新内容，谢谢大家阅读。
