最近新接触华为存储，不免有些生疏，本文将记录华为DeviceManager模拟器配置过程，方便给有需要的朋友查阅，文中若有不正之处，还望在评论区中指出，谢谢。

存储不同于服务器与网络，有比较完善/权威的模拟器，而存储只有各种功能参差不齐的比较垃圾的模拟器，或采用操作系统安装软件来模拟存储的方案，可以体验一下存储的操作。

其中华为的DeviceManager模拟器，比较轻量，只需要笔记本有安装JAVA的JDK，然后下载解压就可以使用。但是DeviceManager与其说是个存储模拟器，倒不如说其实就是华为存储硬件的WEB管理界面，单独提取出来了，做成了没有存储硬件，但也可以给大家点一下体验一下操作WEB UI界面而已。实际上你点击完，例如划分一个LUN(逻辑卷)出来，你的笔记本/虚拟机，根本不能连接到画出来的LUN，然后往里面读写数据，所以纯粹就是个界面而已。但是纯粹作为入门学习存储知识，动手体验一下存储的日常管理工作，还是个不错的选择。(毕竟对硬件没要求，免费，容易安装，可视化UI界面等，已经有很多优点)

1、模拟器下载

华为存储模拟器官网下载​support.huawei.com里面有很多个，其实功能大同小异的，主要是针对华为存储不同系列，由于功能不同，管理界面也会不一致，随便下了一个“OceanStor V5 系列 V500R007C60 DeviceManager Demo安装包”。(如果对特定系列/型号有兴趣，可以按需下载特定型号的)安装过程基本上就是解压，然后下一步下一步安装，最后点击在桌面新增的快捷方式，这里不在详述。

2、基本操作

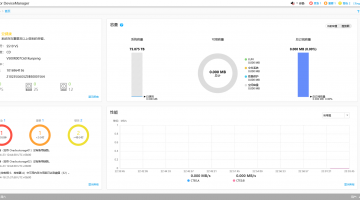

能够看到仪表板，查看存储设备的总体状况。

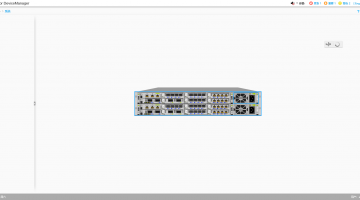

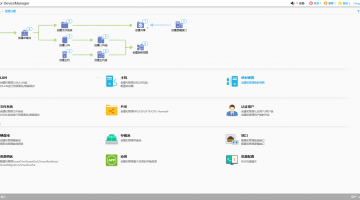

点击右侧的“系统”，可以查看硬件设备的面板图，以及每一块磁盘的运行状况。点击旋转的按钮，还能查看背面面板，可以看到具体的接口数量、类型、电源、风扇。点击右侧“资源分配”标签，这是系统最核心的一部分了，划LUN，建映射全都在这里，界面非常友好，因为上面会有每一步你需要干什么的一个傻瓜式的示意图。

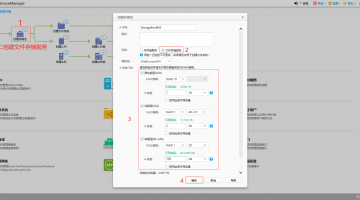

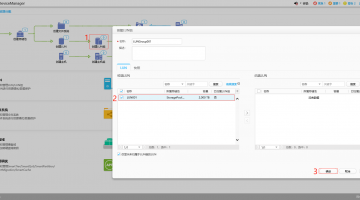

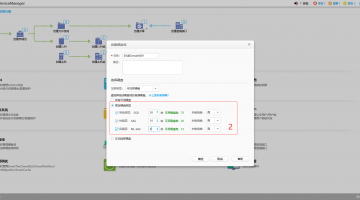

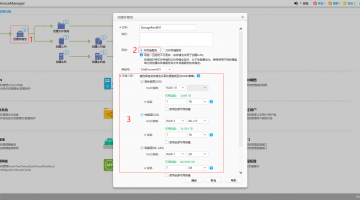

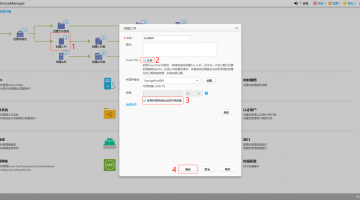

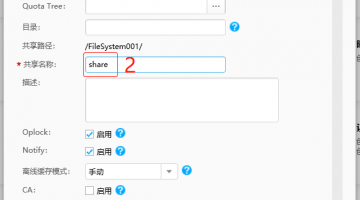

为了后面可以做数据保护的配置，这边创建硬盘域时不要把全部空间分配了。创建存储池，可以看到能选择块存储与文件存储，如果选择文件存储，就能够直接做NFS/CIFS文件共享了，相当于这个存储还能做NAS。我们先不要把存储池的空间分配完，留一部分后面分配文件共享。创建LUN，就是创建逻辑卷，勾上SmartThin可以启用瘦供给。创建LUN组，不是为了把多个逻辑卷揉在一起使用，而是为了与主机做映射关系(相当于网络的ACL，控制那些LUN可以给哪些服务器访问)。创建映射关系后，就可以在主机上面发现到对应的LUN了。(然而因为DeviceManager只是个WEB界面，不会真正产生存储空间，无法用笔记本连接上来测试。)再创建文件共享的存储池。然后就能进行文件系统格式化了。然后可以创建文件共享，可以选择NFS与CIFS。然后创建端口组，主要是选择控制器网口，配置IP地址，讲道理，例如创建CIFS文件共享，创建完，windows的客户端机器应该通过“\IP地址\共享目录名”就能访问该共享。

3、数据保护

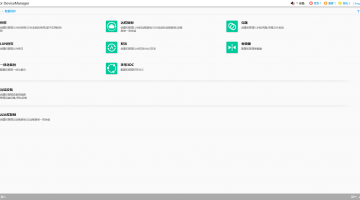

数据保护功能，主要是要对存储做高可用、备份、容灾等配置。其中各种名词可能与行业不准不一定完全契合，华为有自己对各个名词的解释。一下子列出了10个功能，好像很强大，其实逐一点进去配置测试一下，就会发觉这几个概念其实差不多两两是同样的功能，区别在于跨设备还是不跨设备而已。

1)最低级保护(快照)

快照：本地设备，对LUN做快照之后，增量写入，原有数据块的修改不直接覆盖，所以一旦选择快照恢复，可以找到快照那个时间点的原有数据。

2)第二级保护(文件系统备份)

一体化备份：可以本地，可以跨设备，对文件系统及数据进行备份。

3)第三级保护(卷复制)

克隆：本地设备，单个硬盘域内(可在同样/不同的存储池内)，将LUN克隆直接克隆一个LUN。(这种操作都是一次性手工触发的，类似备份的作用，但是是对逻辑卷不是对文件系统的。)LUN拷贝：功能同“克隆”，可以跨硬件设备，将LUN在另外一套磁盘阵列上面克隆一个LUN。

4)第四级保护(同步复制、容灾)

卷镜像：跨硬盘域(还是在单套磁盘阵列内)，LUN实时/异步复制同步到另外一个LUN。(自动的，实时/按规定周期复制，确保两个LUN数据一致性，一旦源LUN故障，系统自动切换到目标LUN，数据基本上没有丢失，实时同步下，两边LUN数据是一致的)

远程复制：功能同“卷镜像”，但是可以跨设备(跨磁盘阵列)。

5)第五级保护(双活)

双活：这个最牛B，类似于服务器的负载均衡，可以通过一个虚拟的IP/ISCSI-target/FCID对外提供服务，两边磁盘阵列的LUN是双写的，而服务器可以就近从距离近的磁盘阵列读数据，双活的磁盘阵列在主主模式，真正把两台的读写性能发挥到最大。

6)第六级保护(两地三中心)

环形3DC：就是同时配置双活节点与远程异步复制节点(其实这样是不对的，两地三中心应该是双活节点+备份节点才对，而远程异步复制节点其实是容灾的角色，不是备份的角色；备份与容灾的区别后面再另开篇章介绍)，而且异步复制周期应该设置长一点，因为一旦出现数据层面的逻辑故障/数据丢失、异常之类的，本地与远端节点是双写的，所以两边都会有问题，这个时候就要靠远程异步复制节点没有问题的数据，往本地与远端恢复了。
