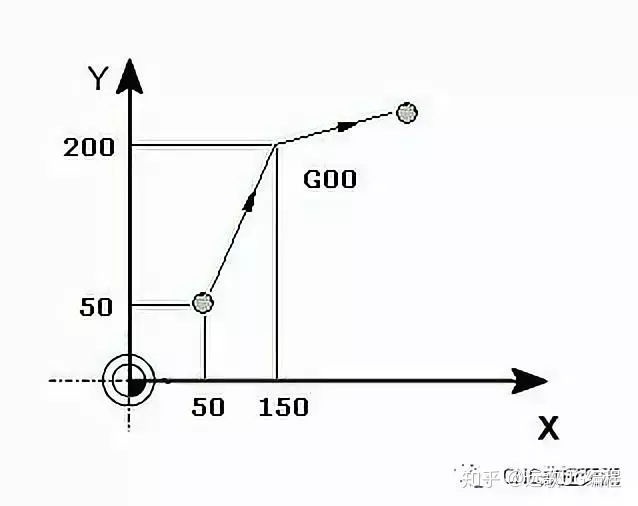

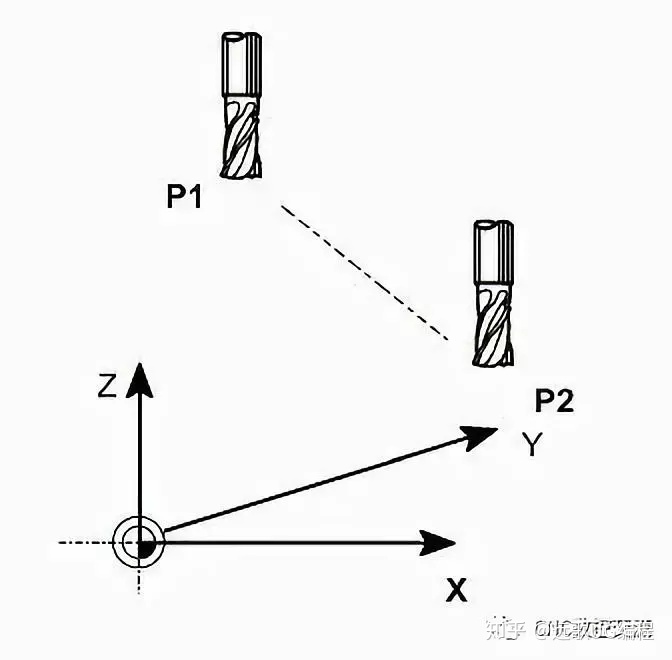

G00 定位

1. 格式
G00 X_ Y_ Z_
这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)， 或者移动到某个距离处 (在增量坐标方式下)。
2. 非直线切削形式的定位
我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位
刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

4. 举例
N10 G0 X100 Y100 Z65

G01 直线切削进程

1. 格式
G01 X_ Y_ Z_F_
这个命令将刀具以直线形式按Ｆ代码指定的速率从它的当前位置移动到命令要求的位置。对于省略的坐标轴，不执行移动操作；而只有指定轴执行直线移动。位移速率是由命令中指定的轴的速率的复合速率。

2. 举例
G01 G90 X50. F100;
或
G01 G91 X30. F100;
G01 G90 X50. Y30. F100;
或
G01 G91 X30. Y15. Z0 F100;
G01 G90 X50. Y30. Z15. F100;

G02/G03G17/G18/G19 圆弧切削 (G02/G03, G17/G18/G19)

1. 格式
圆弧在 XY 面上
G17 G02 ( G03 ) G90 ( G91 ) X_ Y_ F_;
或
G17 G02 ( G03 ) G90 ( G91 ) I_ J_ F_;
或
G17 G02 ( G03 ) G90 ( G91 ) R_ F_;

圆弧在 XZ 面上
G18 G02 ( G03 ) G90 ( G91 ) X_ Z_ F_;
或
G18 G02 ( G03 ) G90 ( G91 ) I_ K_ F_;
或
G18 G02 ( G03 ) G90 ( G91 ) R_ F_;

圆弧在 YZ 面上
G19 G02 ( G03 ) G90 ( G91 ) Y_ Z_ F_;
或
G19 G02 ( G03 ) G90 ( G91 ) J_ K_ F_;
或
G19 G02 ( G03 ) G90 ( G91 ) R_ F_;

圆弧所在的平面用G17, G18 和G19命令来指定。但是，只要已经在先前的程序块里定义了这些命令，也能够省略。圆弧的回转方向像下图表示那样，由 G02/G03来指定。在圆弧回转方向指定后，指派切削终点坐标。G90 是指定在绝对坐标方式下使用此命令；而 G91 是在指定在增量坐标方式下使用此命令。另外，如果G90/G91已经在先前程序块里给出过，可以省略。圆弧的终点用包含在命令施加的平面里的两个轴的坐标值指定 ( 例如，在 XY平面里，G17用 X, Y 坐标值 ) 。终点坐标能够像 G00 和 G01 命令一样地设置。圆弧中心的位置或者其半径应当在设定圆弧终点之后设置。圆弧中心设置为从圆弧起点的相对距离，并且对应于 X，Y 和Z 轴表示为 I, J 和 K。圆弧起点坐标值减去圆弧中心对应的坐标值得到的结果对应分配给 I、J、K。
2. 举例

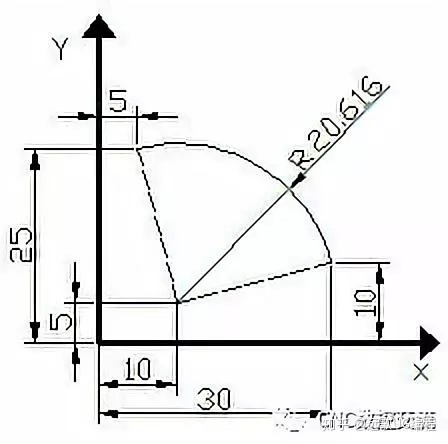

圆弧起点的 X 坐标值 ------------ 30.
圆弧中心的 X 坐标值 ------------ 10.
因此，“I” 就是 20. (10 - 30 = 20)
圆弧起点的 Y 坐标值 ------------ 10.
圆弧中心的 Y 坐标值 ------------ 5.
因此，“J” 就是 5. (10 – 5 = 5)
结果，这个情况下圆弧命令如下所列：
G17 G03 G90 X5. Y25. I-20. J-5.;
或者，
G17 G03 G91 X-25. Y15. I-20. J-5.;
因为圆弧半径通常是已给了的，也能够用圆弧半径给命令赋值。
在已给的例子里，圆弧半径是 20.616。因此，该命令能够如下表示：
G17 G03 G90 X5. Y25. R20.616.;
或者，
G17 G03 G91 X-25. Y15. R20.616;
注意 1) 把圆弧中心设置为 “I”, “J” 和 “K”时，必须设置为圆弧起点到圆弧中心的增量值 (增量命令).
注意 2) 命令里的“I0”, “J0” 和 “K0” 可以省略。偏移值指定要求。
G15/G16 极坐标指令

G15/G16 极坐标指令

坐标值可以用极坐标（半径和角度）输入。
角度 的正向是所选平面的第1轴正向的逆时针转向，而负向是顺时针转向。
半径和角度两者可以用绝对值指令或增量值指令（G90,G91）
用绝对值指令指定角度和半径
N1 G17 G90 G16
指定极坐标指令和选择XY平面，设定工件坐标系的零点作为极坐标系的原点。
N2 G81 X100.0 Y30.0 Z-20.0 R-5.0 F200.0
指定100mm的距离和30度的角度
N3 Y150.0
指定100mm的距离和150度的角度
N4 Y270.0
指定100mm的距离和270度的角度
N5 G15 G80
取消极坐标指令
用增量值指令角度，用绝对值指令极径
N1 G17 G90 G16
指定极坐标之林和和选择XY平面，设定 工件坐标系的零点作为极坐标的原点
N2 G81 X100.0 Y30.0 Z-20.0 R-5.0 F200.0
指定100mm的距离和30度的角度
N3 G91 Y120.0
指定100mm的距离和＋120度的角度增量
N4 Y120.0
指定100mm的距离和＋120度的角度增量
N5 G15 G80
取消极坐标指令

G28/G30 自动原点返回 (G28, G30)

1. 格式
第一原点返回：
G28 G90 ( G91 ) X_Y_Z_;
第二、三和四原点返回：
G30 G90 ( G91 ) P2 ( P3, P4 ) X_Y_Z_;
#P2, P3, P4: 选择第二、第三和第四原点返回
( 如果被省略，系统自动选择第二原点返回 )
由 X, Y 和 Z 设定的位置叫做中间点。机床先移动到这个点，而后回归原点。省略了中间点的轴不移动；只有在命令里指派了中间点的轴执行其原点返回命令。在执行原点返回命令时，每一个轴是独立执行的，这就像快速移动命令（G00）一样；通常刀具路径不是直线。因此，要求对每一个轴设置中间点，以免机床在原点返回时与工件碰撞等意外发生。
2. 举例

G28 (G30) G90 X150. Y200.;
或者，
G28 (G30) G91 X100. Y150.;
想学UG编程在QQ群304214709可以帮助你。

注意：在所给例子里， 去中间点的移动就像下面的快速移动命令一样。
G00 G90 X150. Y200.;
或者
G00 G91 X100. Y150.;
如果中介点与当前的刀具位置一致（例如，发出的命令是 - G28 G91 X0 Y0 Z0;），机床就从其当前位置返回原点。如果是在单程序块方式下运行，机床就会停在中间点；当中间点与当前位置一致，它也会暂时停在中间点（即，当前位置）。

G40/G41/G42 刀具直径偏置功能 (G40/G41/G42)

1. 格式
G41 X_ Y_;
G42 X_ Y_;

当处理工件 (“A”) 时，就像下图所示，刀具路径 (“B”) 是基本路径，与工件 (“A”)的距离至少为该刀具直径的一半。此处，路径 “B” 叫做由 A 经 R 补偿的路径。因此，刀具直径偏置功能自动地由编程给出的路径 A以及由分开设置的刀具偏置值，计算出补偿了的路径B。就是说，用户能够根据工件形状编制加工程序，同时不必考虑刀具直径。因此，在真正切削之前把刀具直径指派为刀具偏置值；用户能够获得精确的切削结果，就是因为系统本身计算了精确的补偿了的路径。

在编程时用户只要插入偏置向量的方向 (举例说， G41：左侧， G42：右侧)和偏置内存地址 (例如， D2：在“D” 后面是从 01 到 32的两位数字)。所以用户只要输入偏移内存号码 D (根据 MDI)，只不
过是由精确计算刀具直径得出的半径。
2. 偏置功能
G40: 取消刀具直径偏置
G41: 偏置在刀具行进方向的左侧
G42: 偏置在刀具行进方向的右侧

G43/G44/G49 刀具长度偏置 (G43/G44/G49)

1. 格式
G43 Z_ H_;
G44 Z_ H_;
G49 Z_;

2. 偏置功能
首先用一把铣刀作为基准刀，并且利用工件坐标系的 Z 轴，把它定位在工件表面上，其位置设置为 Z0。(☼ 见 G92：坐标系设置)
请记住，如果程序所用的刀具较短，那么在加工时刀具不可能接触到工件，即便机床移动到位置 Z0。反之，如果刀具比基准刀具长，有可能引起与工件碰撞损坏机床。

为了防止出现这种情况，把每一把刀具与基准刀具的相对长度差输入到刀具偏置内存，并且在程序里让 NC 机床执行刀具长度偏置功能。
G43: 把指定的刀具偏置值加到命令的 Z 坐标值上。
G44: 把指定的刀具偏置值从命令的 Z 坐标值上减去。
G49: 取消刀具偏置值。
在设置偏置的长度时，使用正/负号。如果改变了 (+/-) 符号， G43 和 G44 在执行时会反向操作。因此，该命令有各种不同的表达方式。举例说：
首先，遵循下列步骤度量刀具长度。
1.把工件放在工作台面上。
2.调整基准刀具轴线，使它接近工件表面上。
3.更换上要度量的刀具；把该刀具的前端调整到工件表面上。
4.此时 Z 轴的相对坐标系的坐标作为刀具偏置值输入内存。
通过这么操作，如果刀具短于基准刀具时偏置值被设置为负值；如果长于基准刀具则为正值。因此，在编程时仅有 G43 命令允许您做刀具长度偏置。

3. 举例
G00 ZO; G00 G43 Z0 H01;
G00 G43 Z0 H03;
或者 G00 G44 Z0 H02;
或者
G00 G44 Z0 H02;
G43, G44 或 G49 命令一旦被发出，它们的功效会保持着，因为它们是 “模态命令”。因此， G43 或 G44 命令在程序里紧跟在刀具更换之后一旦被发出；那么 G49 命令可能在该刀具作业结束，更换刀具之前发出。
注意 1) 在用 G43 (G44) H 或者用 G 49 命令的指派来省略 Z 轴移动命令时，, 偏置操作就会像 G00 G91 Z0 命令指派的那样执行。也就是说，用户应当时常小心谨慎，因为它就像有刀具长度偏置值那样移动。
注意 2) 用户除了能够用 G49 命令来取消刀具长度补偿，还能够用偏置号码 H0 的设置(G43/G44 H0) 来获得同样效果。
注意 3) 若在刀具长度补偿期间修改偏置号码，先前设置的偏置值会被新近赋予的偏置值替换。
标系就被取消。以上命令也能够用于取消局部坐标系。注意 (1) 当用户执行手动原点返回时，局部坐标系执行原点返回的轴的原点与工件坐标系就等同了。
也就是说，这个操作与 [G52a0;] 命令一样 (a: 是执行原点返回进程的那个轴)。注意 (2) 即便已经设置了局部坐标，工件坐标系或者机床坐标系不会被改变。注意 (3) 工件坐标系是用 G92 命令设置的。如果各个坐标值未设置， 局部坐标系里未给坐标值的轴将被设置成先前各轴一样的值。注意 (4) 在刀具直径偏置方式下，用 G52 命令来暂时取消该偏置功能。注意 (5) 当移动命令紧跟在 G52 程序块功能之后发出时，通常必须采用绝对命令。

G53 选择机床坐标系 (G53)

1. 格式
( G90 ) G53 X_ Y_ Z_;
2. 功能
刀具根据这个命令执行快速移动到机床坐标系里的 X_Y_Z 位置。由于 G53 是 “一般” G 代码命令，仅仅在程序块里有 G53 命令的地方起作用。
此外，它在绝对命令 (G90) 里有效，在增量命令里 (G91) 无效。为了把刀具移动到机床固有的位置，像换刀位置，程序应当用 G53 命令在机床坐标系里开发。注意 (1) 刀具直径偏置、刀具长度偏置和刀具位置偏置应当在它的 G53 命令指派之前提前取消。否则，机床将依照指派的偏置值移动。注意 (2) 在执行G53指令之前，必须手动或者用G28 命令让机床返回原点。这是因为机床坐标系必须在G53命令发出之前设定。

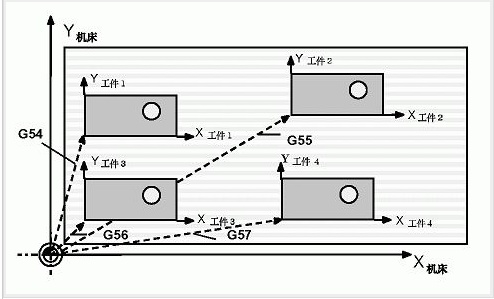

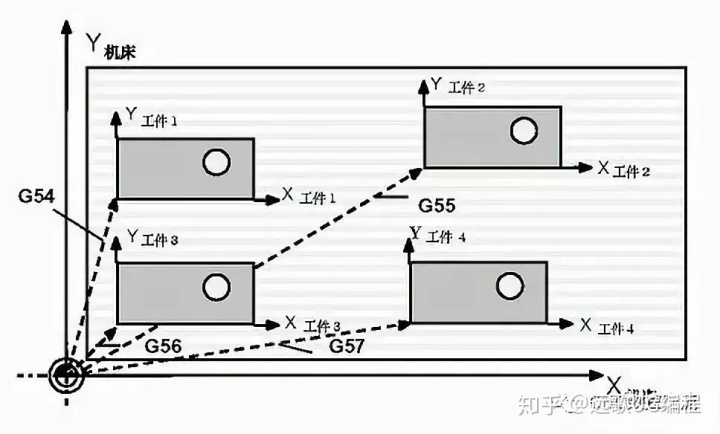

G54-G59 工件坐标系选择(G54-G59)

1. 格式
G54 X_ Y_ Z_;
2. 功能

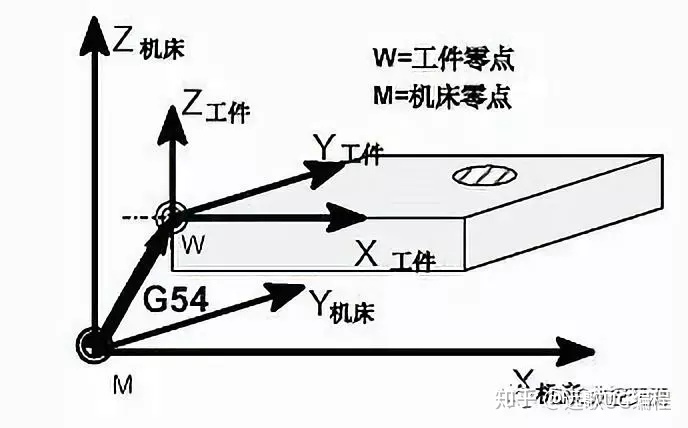

通过使用 G54 – G59 命令，来将机床坐标系的一个任意点 (工件原点偏移值) 赋予 1221 – 1226 的参数，并设置工件坐标系（1-6）。该参数与 G 代码要相对应如下：
工件坐标系 1 (G54) ---工件原点返回偏移值---参数 1221
工件坐标系 2 (G55) ---工件原点返回偏移值---参数 1222
工件坐标系 3 (G56) ---工件原点返回偏移值---参数 1223
工件坐标系 4 (G57) ---工件原点返回偏移值---参数 1224
工件坐标系 5 (G58) ---工件原点返回偏移值---参数 1225
工件坐标系 6 (G59) ---工件原点返回偏移值---参数 1226
在接通电源和完成了原点返回后，系统自动选择工件坐标系 1 (G54) 。在有 “模态”命令对这些坐标做出改变之前，它们将保持其有效性。
除了这些设置步骤外，系统中还有一参数可立刻变更G54~G59 的参数。工件外部的原点偏置值能够用 1220 号参数来传递。

G73 高速深孔钻削循环(G73)

1. 格式

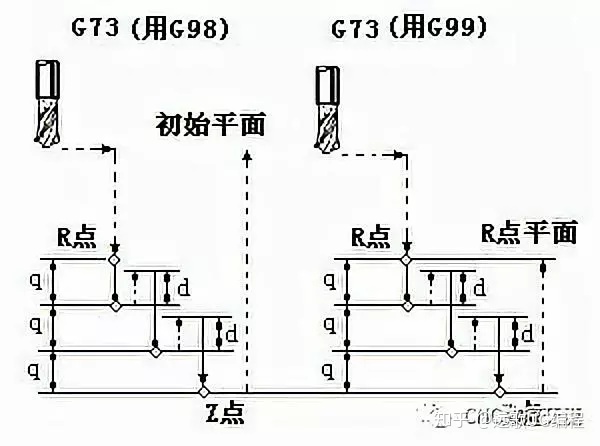

G73 X__Y__Z__R__Q__P__F__K__
X_ Y:孔位数据
Z_:从R点到孔底的距离
R_:从初始位置到R点的距离
Q_:每次切削进给的切削深度
P_:暂停时间
F_:切削进给速度
K_:重复次数

2. 功能
进给 孔底 快速退刀。

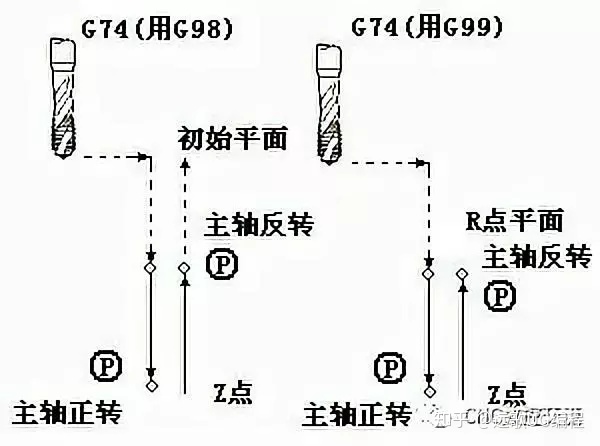

G74 左螺旋切削循环(G74)

1. 格式
G74 X__Y__Z__R__Q__P__F__K__
X_ Y:孔位数据
Z_:从R点到孔底的距离
R_:从初始位置到R点的距离
Q_:每次切削进给的切削深度
P_:暂停时间
F_:切削进给速度
K_:重复次数

2. 功能
进给 孔底 主轴暂停 正转 快速退刀。

G76 精镗孔循环(G76)

1. 格式
G76 X__Y__Z__R__Q__P__F__K__
X_ Y:孔位数据
Z_:从R点到孔底的距离
R_:从初始位置到R点的距离
Q_:每次切削进给的切削深度
P_:暂停时间
F_:切削进给速度
K_:重复次数

2. 功能
进给 孔底 主轴定位停止 快速退刀。

G 80 取消固定循环进程 (G80)

1. 格式
G80;
2. 功能
这个命令取消固定循环方式，机床回到执行正常操作状态。孔的加工数据，包括 R 点， Z 点等等，都被取消；但是移动速率命令会继续有效。(注) 要取消固定循环方式，用户除了发出G80 命令之外，还能够用 G 代码 01 组 (G00, G01, G02, G03 等等) 中的任意一个命令。

G 81 定点钻孔循环(G81)

1. 格式

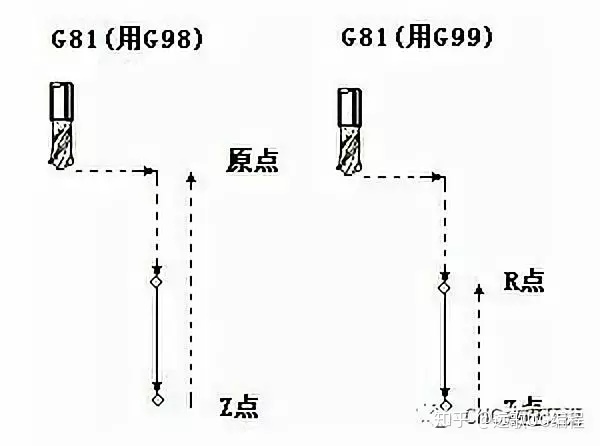

G81 X_Y_Z_R_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
F_:切削进给速度
K_:重复次数 （如果需要的话）

2. 功能

G81 命令可用于一般的孔加工。

G 82 钻孔循环(G82)

1. 格式
G82 X_Y_Z_R_P_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
P_:在孔底的暂停时间（单位：毫秒）
F_:切削进给速度
K_:重复次数 （如果需要的话）

2. 功能

G82 钻孔循环,反镗孔循环

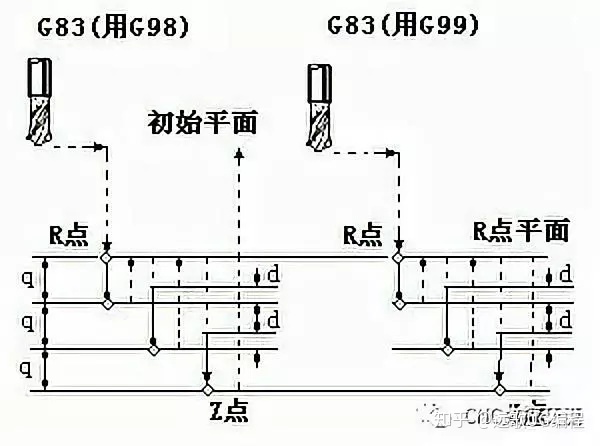

G83 深孔钻削循环(G83)

1. 格式
G83 X_Y_Z_R_Q_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
Q_:每次切削进给的切削深度
F_:切削进给速度
K_:重复次数
2. 功能

G83 中间进给 孔底 快速退刀。

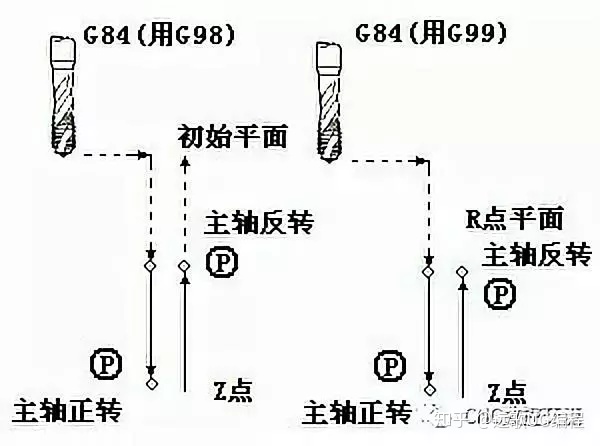

G84 攻丝循环(G84)

1. 格式
G84 X_Y_Z_R_P_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
P_:暂停时间
F_:切削进给速度
K_:重复次数

2. 功能

主轴顺时针旋转执行攻丝，当到达孔底时，为了回退，主轴以相反方向旋转，这个过程生成螺纹。
在攻丝期间进给倍率被忽略，进给暂停不停止机床，直到返回动作完成。
在指定G84之前，用辅助功能使主轴旋转。
当G84指令和M代码在同一个程序段中指定时，在执行第一个定位动作的同时，执行到R点的同时加偏置。

G84 进给 孔底 主轴反转 快速退刀。

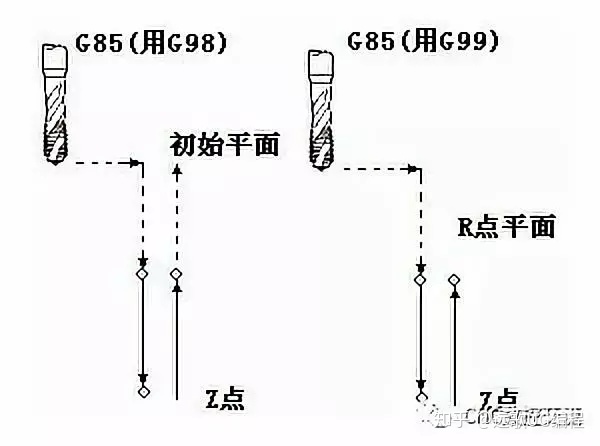

G85 镗孔循环(G85)

1. 格式
G85 X_Y_Z_R_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
F_:切削进给速度
K_:重复次数

2. 功能

G85 中间进给 孔底 快速退刀。

G86 镗孔循环(G86)

1. 格式

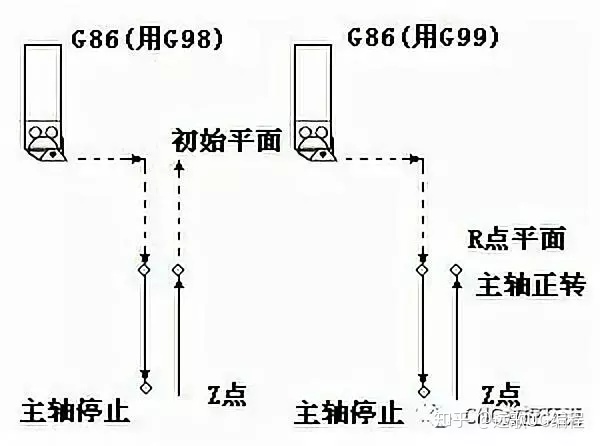

G86 X_Y_Z_R_F_L_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
F_:切削进给速度
K_:重复次数

2. 功能

G86 进给 孔底 主轴停止 快速退刀。
例：
N005 G80 G90 G0 X0 Y0 M06 T1；换 ?20镗刀
N010 G55 ；调用G55工件坐标系
N020 M03 S1000
N030 G43 H1 Z50 ；调用长度补偿
N040 G86 Z-30 R1 F200 ；镗孔循环
N050 G80 G0 Z50 ；取消固定循环???
N060 M05
N070 M30

G87 反镗孔循环(G87)

1. 格式

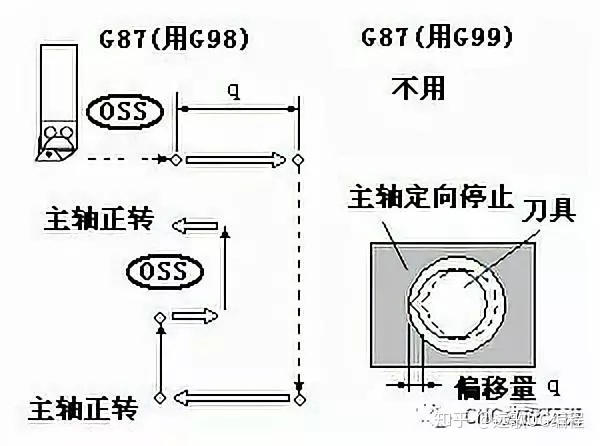

G87 X_Y_Z_R_Q_P_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
Q_:刀具偏移量
P_:暂停时间
F_:切削进给速度
K_:重复次数

2. 功能

G87 进给 孔底 主轴正转 快速退刀。

例:
N005 G80 G90 G0 X0 Y0 M06 T1 ；换 20镗刀
N010 G55 ；调用G55工件坐标系
N020 M03 S1000
N030 G43 H1 Z50；调用长度补偿
N040 G87 Z-30 R1 Q2 P2000 F200 ；反镗孔循环
N050 G80 G0 Z50 ；取消固定循环
N060 M05
N070 M30

G88 镗孔循环(G88)

1. 格式

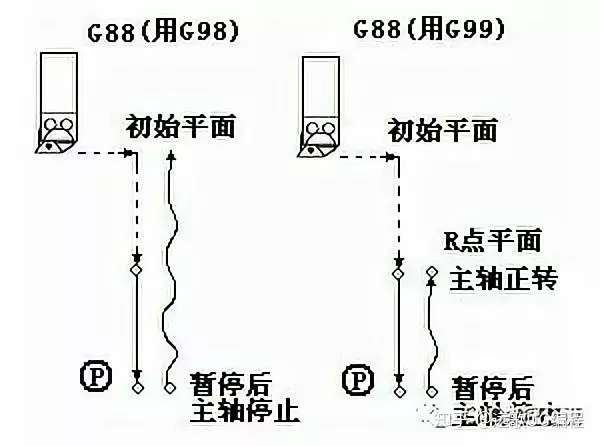

G88 X_Y_Z_R_P_F_K_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
P_:孔底的暂停时间
F_:切削进给速度
K_:重复次数

2. 功能

说明：沿着X和Y轴定位以后，快速移动到R点，然后，从R点到Z点执行镗孔，当镗孔完成后，执行暂停，然后主轴停止。刀具从孔底手动返回到R点，在R点，主轴正转，并且执行快速移动到初始位置。
在指定G88之前，用辅助功能旋转主轴。
当G88指令和M代码在同一程序段中指定时，在第一个定位动作的同时执行M代码，然后，系统处理下一个镗孔动作。
当指定重复次数K时，只对第一个孔执行M代码，对第二或以后的孔，不执行M代码。对第二或以后的孔，不执行M代码。
当在固定循环中指定刀具长度偏置（G43/G44或G49）时，在定位到R点的同时加偏置。限制
轴切换?? 必须在切换镗孔轴之前取消固定循环
镗加工?? 在不包含X.Y.Z或任何其它轴的程序段中，不执行镗加工。
P??????? 在执行镗孔加工的程序段中指定P，如果在不执行镗孔加工的程序段中指定，P不能作为模态数据被贮存。
取消???? 不能在同一程序段中指定01和G代码和G88，否则G88将被取消。
刀具偏置? 在固定循环方式中，刀具偏置被忽略。

G89 镗孔循环(G89)

1. 格式

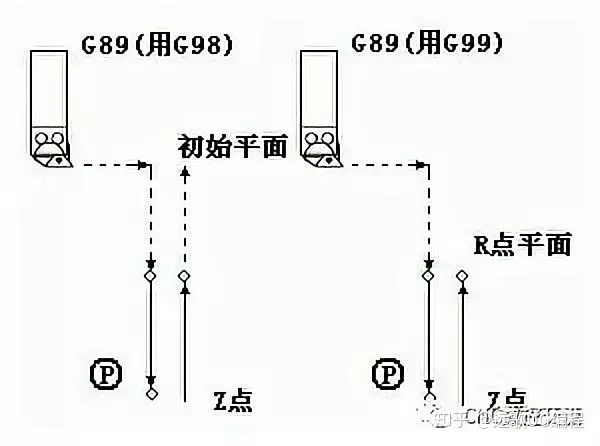

G89 X_Y_Z_R_P_F_L_;
X_ Y:孔位数据
Z_:孔底深度（绝对坐标）
R_:每次下刀点或抬刀点（绝对坐标）
P_:孔底的停刀时间
F_:切削进给速度
K_:重复次数

2. 功能

G89 进给 孔底 暂停 快速退刀。

G90/G91 使用 绝对值命令/增量值命令 (G90/G91)

此命令设定指令中的 X, Y 和 Z 坐标是绝对值还是相对值，不论它们原来是绝对命令还是增量命令。含有 G90 命令的程序块和在它以后的程序块都由绝对命令赋值；而带 G91 命令及其后的程序块都用增量命令赋值。

G98/G99返回点平面

当刀具到达孔底后，刀具可以返回到R点平面或初始位置平面，由G98和G99指定，一般情况下，G99用于第一次钻孔面G98用于最后钻孔，即使在G99方式中执行钻孔，初始位置品平面也不变。
