0603贴片电阻阻值对照表_读贴片电阻阻值再也不头疼，只要掌握E24和E96两类标注法...

现在电子产品都在往轻量小型化方向制作，所以贴片电阻的使用也就很广泛。这里给大家介绍一下贴片电阻值的读数方法，在介绍读数方法之前首先要告诉大家，一些体积过小的电阻，比如0402封装或者0201封装的没有把阻值印在电阻背面，因为太小了，这种有没有好办法直接读取电阻值呢？没有，真的没有，只能用万用表量！

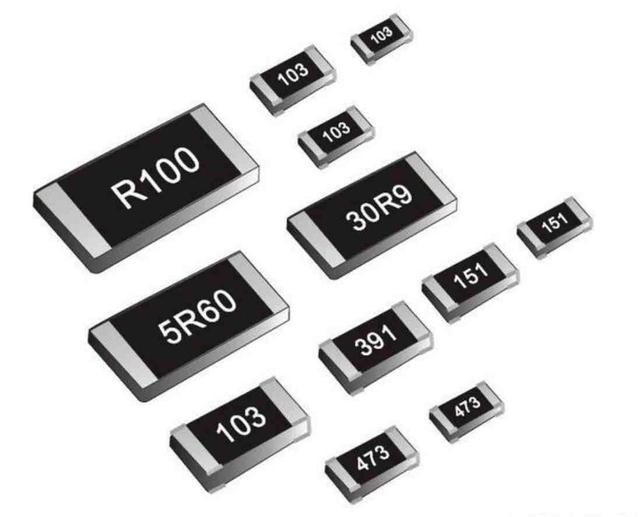

贴片电阻大体上分为两种阻值标注方法，一是E24标准的标注方法，另一种是E96标准的标注方法。

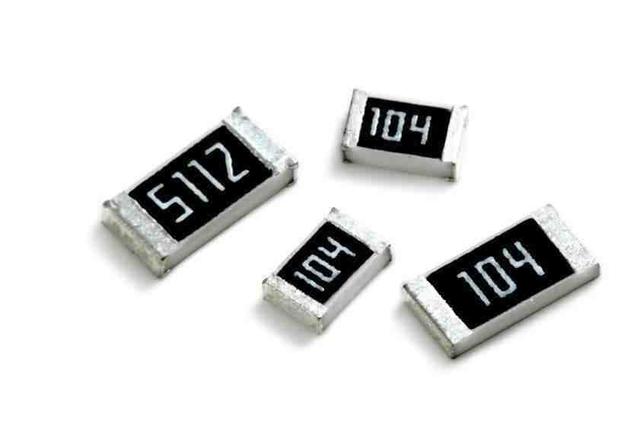

E24标注法

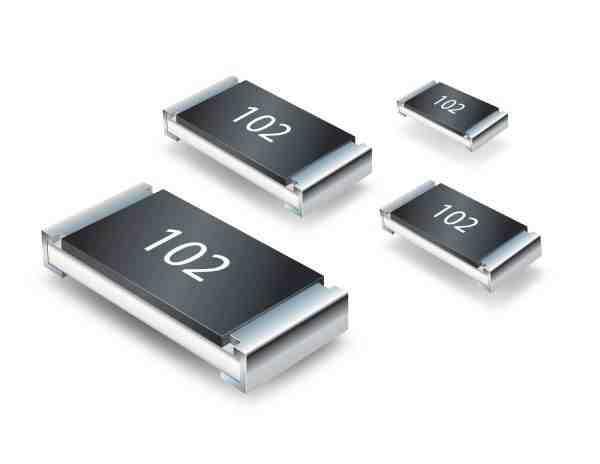

对于E24标注法如果是三位数字，则前两位是电阻值的有效数字，第三位是10的倍率，比如数字是103的电阻阻值就是10*10^3 = 10K，而470则是47*10^0 = 47欧，而不是470欧。

对于阻值小于10欧的则用R代表单位为欧姆的阻值的小数点或者用m代表阻值单位为毫欧的小数点，比如1R0表示1.0欧，5R1表示5.1欧，R20则表示0.2欧，4m7表示4.7毫欧。

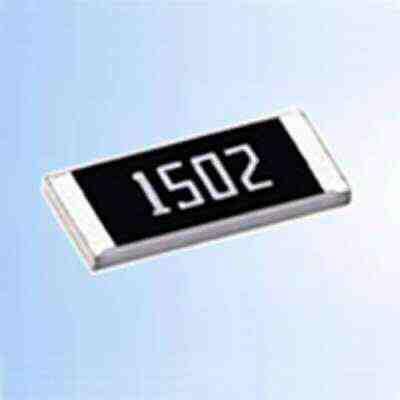

E96标注法

对于E96标注法一般常规的是使用4位数字表示阻值，前三位数字表示电阻的有效值，最后一位则是10的倍率，比如1003，前三位100是有效值，就是一位是3是10^3，所1003=100*10^3=100K，如果是4700则前三位是470，就后一位的0表示10的0次方，所以4700=470欧，而不是4.7K。

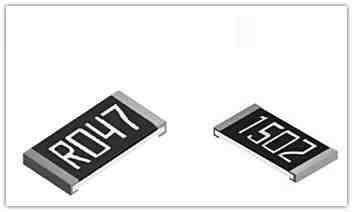

对于阻值小于10欧的也和E24标注法类似，只是变成四个字符，比如下面几种：

1R00 = 1.00Ω

5R10 = 5.10Ω

R200 = 0.200Ω

R007 = 7.00mΩ

4m70 = 4.70mΩ

E96标注法还有一种特殊情况，就是称为MulTIplier Code标注法

这种标注方法会出现一些字母，比如18A=150欧或者02C=10.2K等，这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω。前两位代表的真实有效值需要查表，比如上面的18代表150，02代表102，这种方法要记住就很难了。所以如果不方便用万用表量的话就只能查表了。

比如:

元件上标识为：01C 和 50D的电阻值分别是:

01C = 100*10^2=10KΩ

50D = 324*10^3=324kΩ

以上元件为±1%误差.

其实比较常用的就是这两在类标注法，当然有时还会遇到国际通用的标注和英制标注的区分，这时如果分不清就只能求助于万用表了，关于贴片电阻阻值读取方法就介绍这么多了，感觉文章有用不要忘了点赞哦！
