细微的对象切割

极致的多级缓存

精准的位图管理

这是Go内存分配

各位看官，你希望从这篇文章中得到什么？

阅读的前置知识

什么是内存、虚拟内存、常见的分配算法、内存分配的目标、TCmalloc

Go语言内存分配全局视野

span与元素

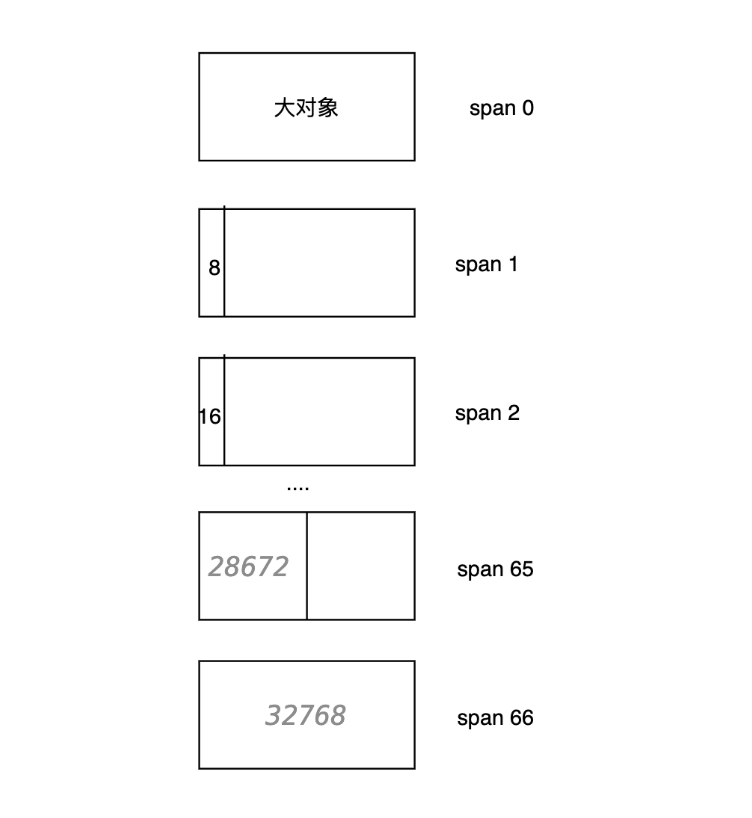

Go语言将内存分成了大大小小67个级别的span，其中0级代表特殊的大对象，其大小是不固定的。当具体的对象需要分配内存时，并不是直接分配span，而是分配不同级别的span中的元素。因此span的级别也不是以每个span大小为依据，而是以span中元素的大小为依据。

	 span等级   元素大小   span大小  对象个数
    1          8        8192     1024
    2         16        8192      512
    3         32        8192      256
    4         48        8192      170
    5         64        8192      128
		...
    65      28672       57344      2
    66      32768       32768      1

如上所示，第一级元素大小为8字节，span的大小为8192字节，因此第一级中每一个span拥有8192/8 = 1024个。每一个span的大小和span中元素的个数都不是固定的，例如span 65 级别的span大小为57344字节，每一个对象为28672字节，元素个数为2个。Span大小虽然不固定，但其是8K或更大的连续内存区域。

运行时，每一个具体的对象在分配的时候，都需要对齐到指定的大小，例如分配17字节的对象，最终会对应到分配比17字节大并最接近它的元素级别，即等级为3的级别32字节。因此，这种分配方式不可避免的会带来内存的浪费。

三级对象管理

为了能够方便的对span进行管理、加速span对象的访问和分配。Go语言采取了三级管理结构，分别为：mcache、mcentral、mheap。

Go 像 TCMalloc 一样为每一个逻辑处理器P 提供一个本地span缓存称作 mcache。如果协程需要内存可以直接从 mcache 中获取，由于在同一时间只有一个协程运行在逻辑处理器P上，所以中间不需要任何锁的参与。mcache 包含所有大小规格的 mspan 作为缓存，但是每种规格大小只包含一个。除class0外，mcache的span都来自于mcentral中。

mcentral是被所有逻辑处理器P共享的

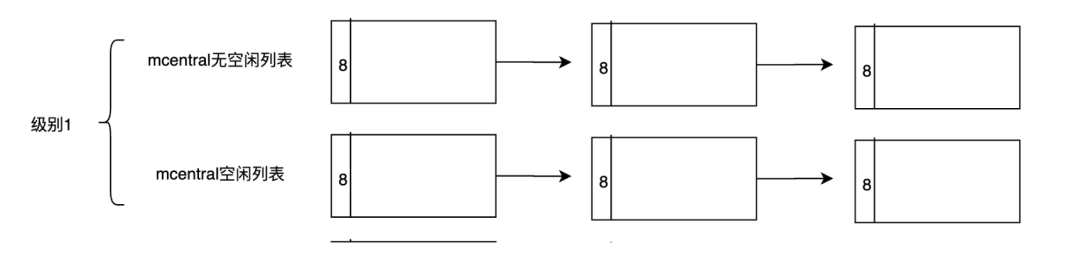

mcentral 对象收集所有给定规格大小的 span。每一个 mcentral 都包含两个 mspan 的链表：
做这种区主要是为了更快的分配span到mcache中。
除了级别0，每一个级别都会有一个mcentral，管理span列表。
- nonempty mspanList -- 有空闲对象的 span链表
- empty mspanList -- 没有空闲对象或 span 已经被 mcache 缓存的 span 链表

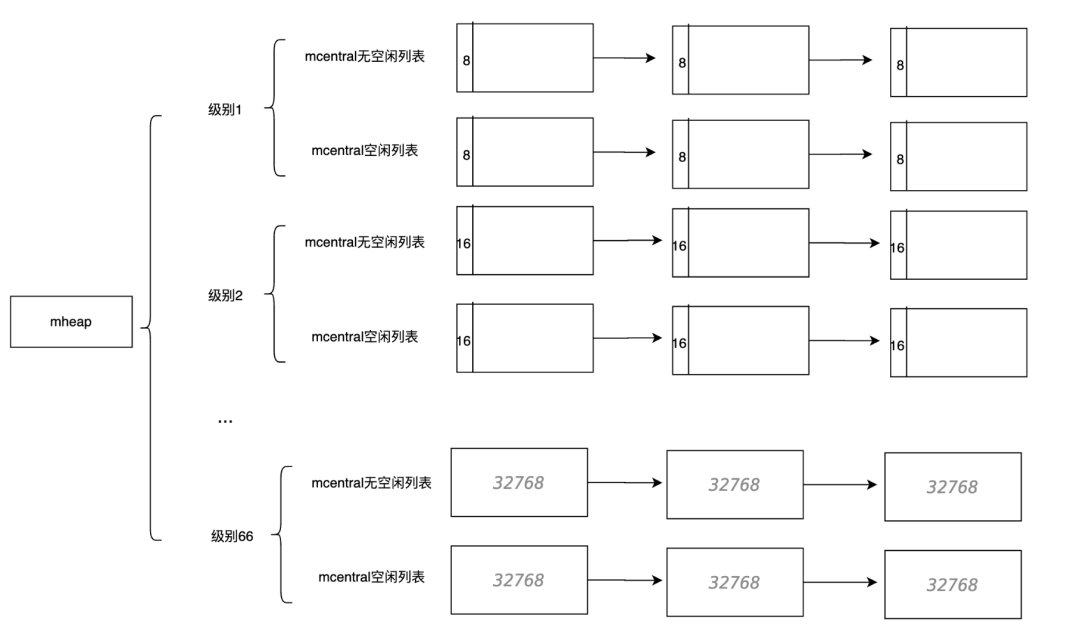

而所有级别的这些mcentral，其实是一个数组，由 mheap进行管理。

central [numSpanClasses]struct {
		mcentral mcentral
		pad      [cpu.CacheLinePadSize - unsafe.Sizeof(mcentral{})%cpu.CacheLinePadSize]byte
	}

mheap的作用不只是管理central,另外大对象也会直接通过mheap进行分配。mheap实现了对于虚拟内存线性地址空间的精准管理，建立了span与具体线性地址空间的联系，保存了分配的位图信息，是管理内存的最核心单元。后面我们还会看到，堆区的内存还被分成了HeapArea大小进行管理。对heap进行的操作必须得全局加锁，而不管是mcache、mcentral都只能看做是某种形式的缓存。

四级内存块管理

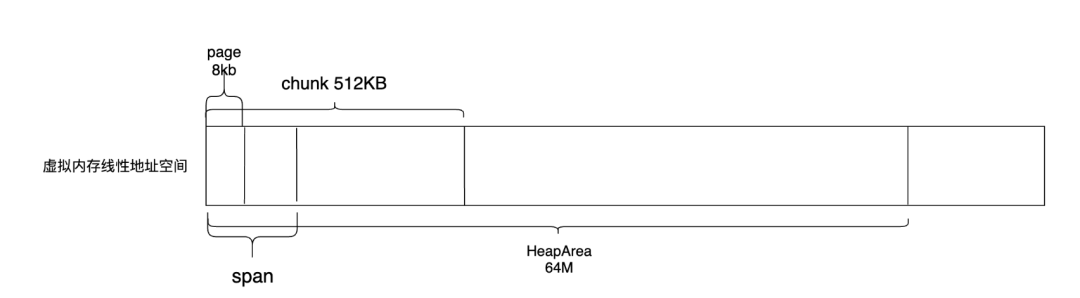

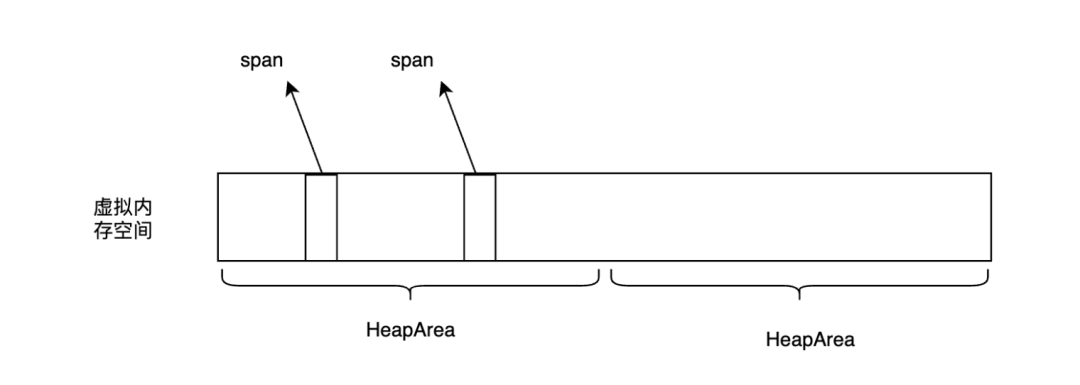

根据对象的大小，Go语言将堆内存中的块分成了HeapArea、chunk、span与page 4种进行管理。其中HeapArea最大，是平台相关的，在uinx 64位系统中占据64M，chunk占据了512KB，span根据级别大小的不同而不同，但是是page的倍数。而一个page占据了8KB。不同的内存块主要用于不同的场景当中，用于高效地对内存进行管理，后面还会详细介绍。

对象分配

正如前面介绍的，根据对象的不同大小会分配到不同的span中去，在这一小节中，将具体看一看其分配细节。在运行时分配对象的逻辑主要位于mallocgc函数中，这个名字很有意思，malloc代表了分配，gc代表了垃圾回收。意味着此函数还会为了gc做一些位图标记工作。在本小节中，主要关注于内存的分配。

func mallocgc(size uintptr, typ *_type, needzero bool) unsafe.Pointer {
	// 判断是否小对象, maxSmallSize当前的值是32K
	if size <= maxSmallSize {
		if noscan && size < maxTinySize {
			// 微对象分配
		} else {
			// 小对象分配
	}else{
		// 大对象分配
}}

按照对象的大小划分，分为了tiny微小对象、小对象、以及大对象。tiny微小对象是可能的分配流程最长，逻辑链路最复杂的对象分配。并且在介绍tiny微小对象的分配时，其实就已经将小对象、大对象的分配流程介绍了，因此，下一小节，将重点介绍tiny微小对象，并对比介绍几种不同大小对象在分配上的不同。

tiny微小对象

对于小于16字节的对象，Go语言将其划分为了tiny对象。划分tiny对象的主要目的是为了处理极小的字符串和独立的转义变量。对json的基准测试表明，使用tiny对象减少了12%的分配次数和20%的堆大小[1]

tiny对象会被放入class为2的span中，由上例中知道，class为2的span元素大小为16字节。首先对tiny对象按照2、4、8进行字节对齐。例如字节为1的元素会分配2个字节，字节为7的元素会分配8个字节。

	if size&7 == 0 {
				off = alignUp(off, 8)
			} else if size&3 == 0 {
				off = alignUp(off, 4)
			} else if size&1 == 0 {
				off = alignUp(off, 2)
			}

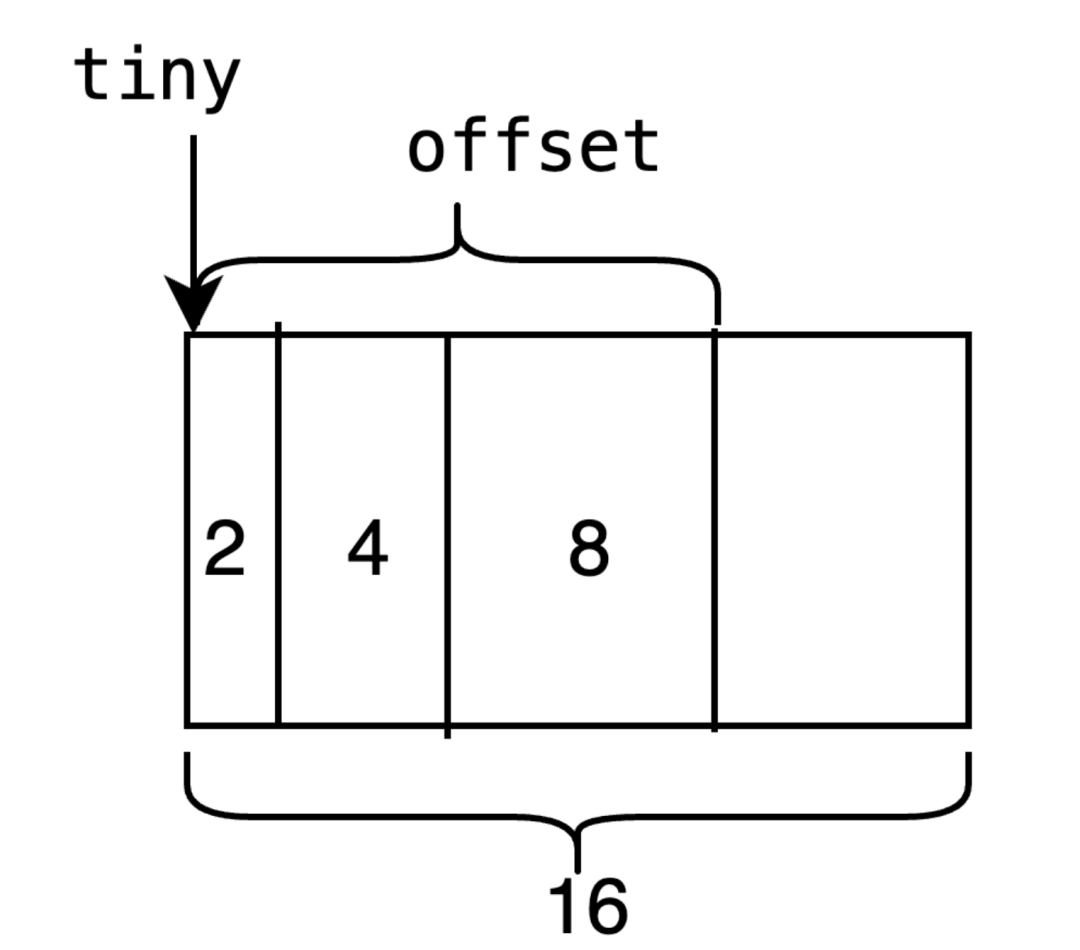

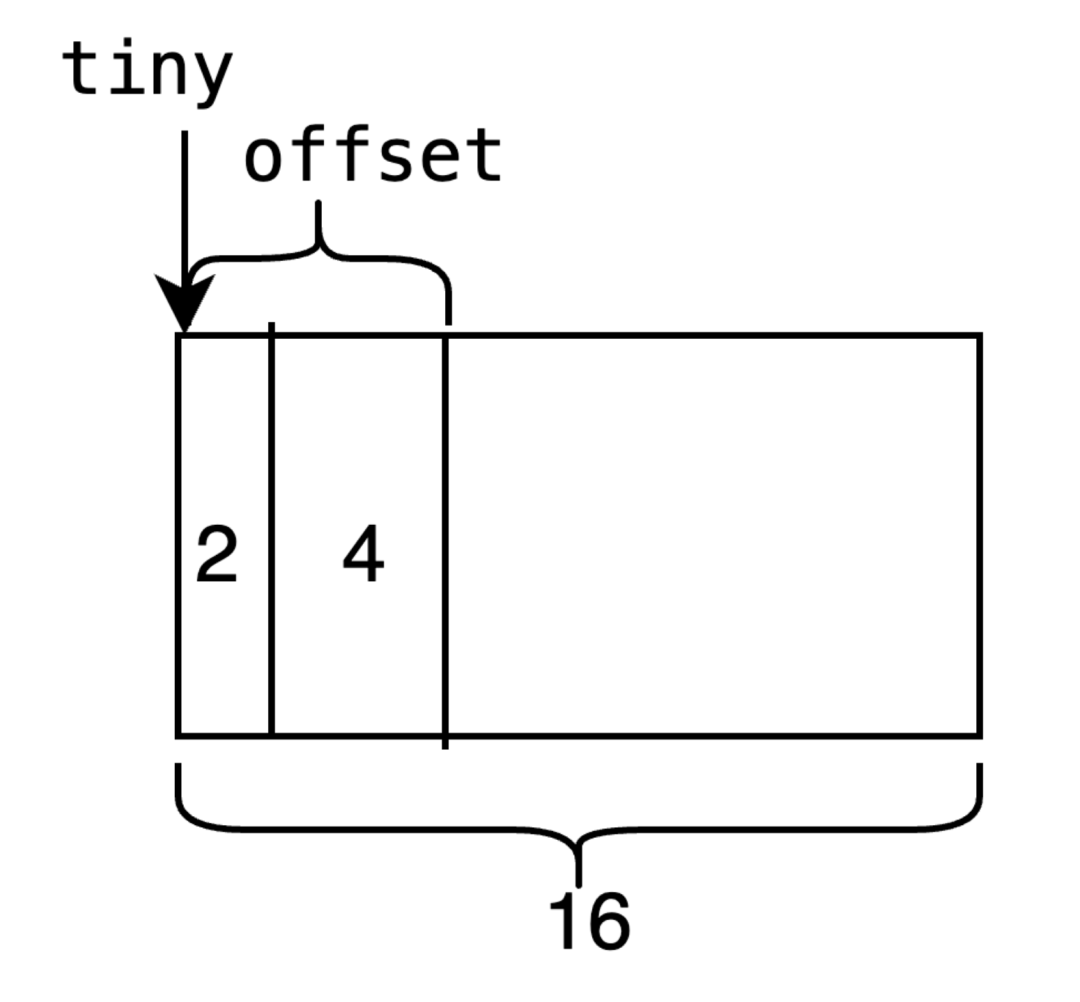

首先查看之前分配的元素中是否有空余的空间。如下所示，如果当前对象要分配8个字节，并且当正在分配的元素可以容纳大小为8，则返回tiny+ooffset的地址，意味着当前的地址往后8个字节都是可以被分配的。

并且现在offset的位置也进行了偏移，为了下一次分配做准备。

如果当前要分配的大小不够，例如要分配16字节的大小，这时就需要找到下一个空闲的元素。因此，tiny分配的第一步是尝试利用分配过的前一个元素的空间，达到节约内存的目的。

off := c.tinyoffset
if off+size <= maxTinySize && c.tiny != 0 {
				x = unsafe.Pointer(c.tiny + off)
				c.tinyoffset = off + size
				return x
}

当前一个元素中没有空间时，第二步将尝试从mcache中查找元素。

mcache缓存位图

首先需要从mcache 中找到对应级别的mspan，mspan中拥有allocCache字段，其作为一个位图，用于标记span元素中的大小。由于allocCache元素为uint64大小，因此其最多一次缓存64位的大小。

func nextFreeFast(s *mspan) gclinkptr {
	theBit := sys.Ctz64(s.allocCache)
	if theBit < 64 {
		result := s.freeindex + uintptr(theBit)
		if result < s.nelems {
			freeidx := result + 1
			if freeidx%64 == 0 && freeidx != s.nelems {
				return 0
			}
			s.allocCache >>= uint(theBit + 1)
			s.freeindex = freeidx
			s.allocCount++
			return gclinkptr(result*s.elemsize + s.base())
		}
	}
	return 0
}

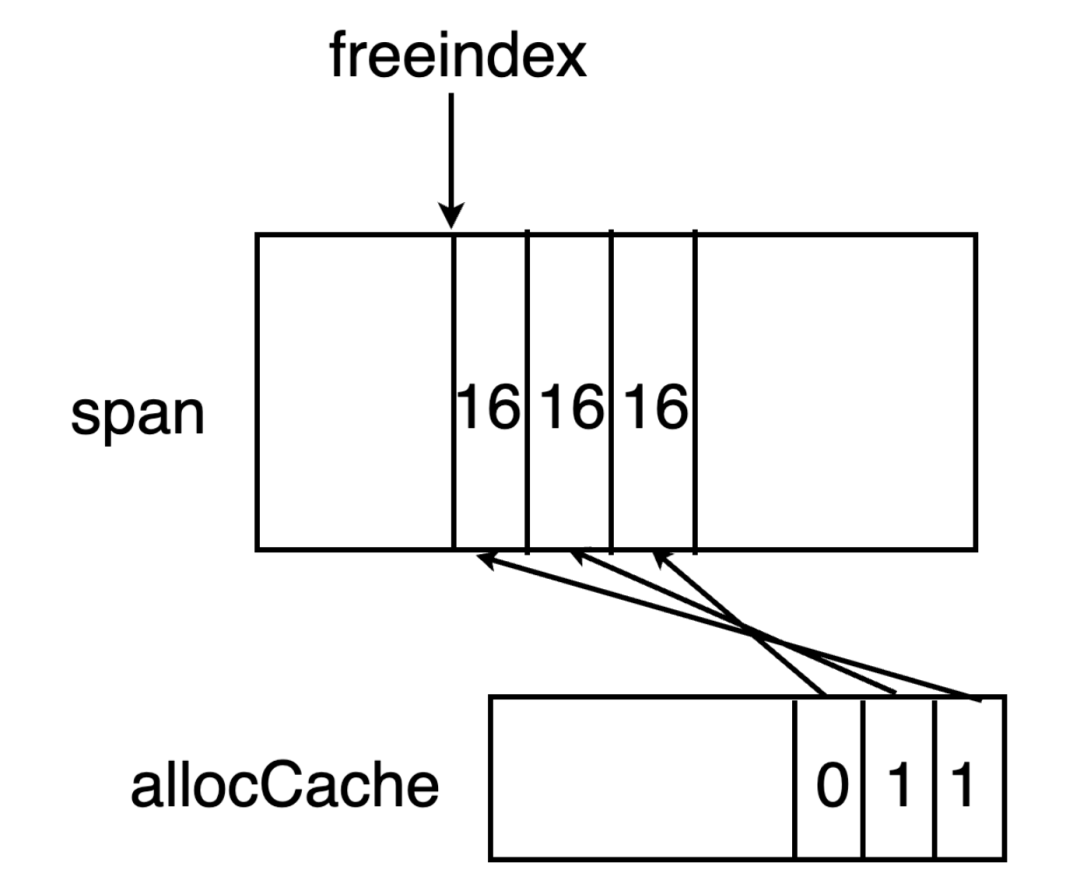

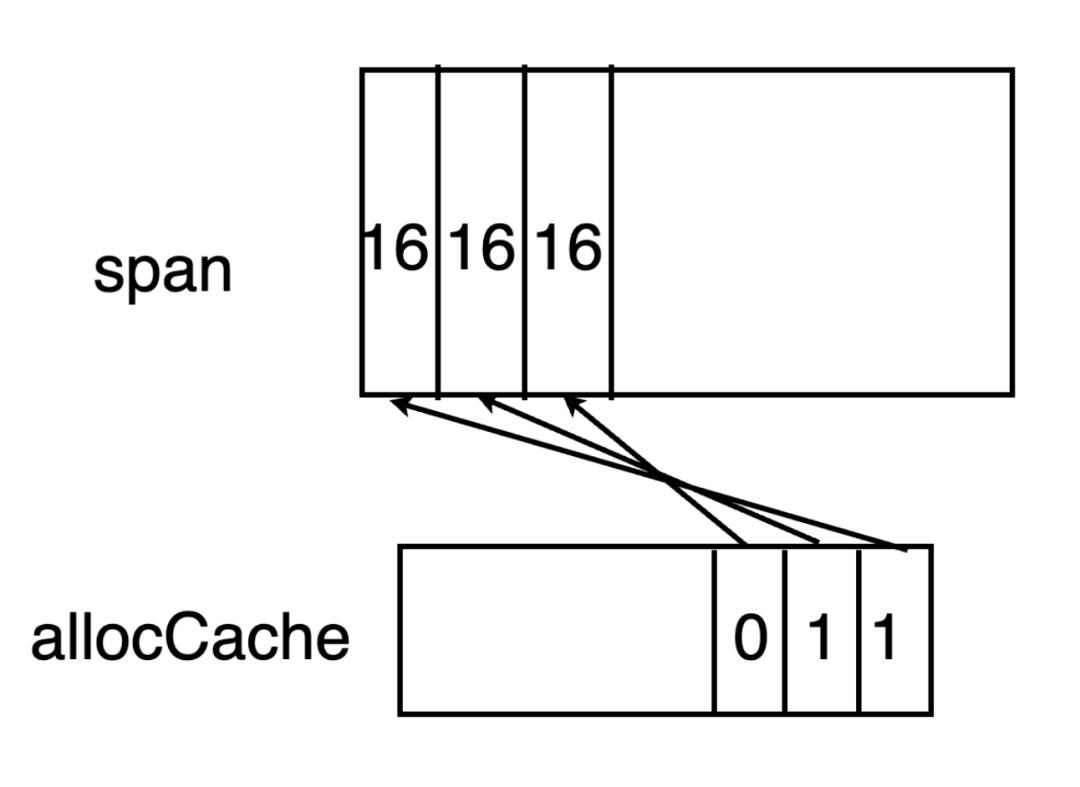

allocCache使用从后往前的方式与span中元素对应起来。例如allocCache中最后一个bit位对应的是span元素中最前的一个元素。

有时候，span中元素的个数大于64个，因此需要专门有一个字段freeindex来标识当前span中元素分配到了哪里。在span中小于freeindex序号的元素意味着都已经分配了，将从freeindex开始继续分配。

因此，只要从acclocCache开始找到哪一位为0即可。假如找到了X位为0，那么X + freeindex 为当前span中可用的元素序号。当allocCache中全部都已经标记为1后，就需要移动freeindex ，并更新allocCache。一直到达span元素末尾为止。

mcentral遍历可用span

如果当前的span中并没有可以使用的元素，这时就需要从mcentral中加锁查找。

之前介绍过，在mcentral中有两种类型的span链表，分别是有空闲元素的nonempty，以及没有空闲元素的empty链表。会分别遍历这两个列表,查找是否有可用的span。有些读者可能会有疑问，既然是没有空闲元素的empty列表，怎么还需要去遍历呢？这是由于有些span可能已经被垃圾回收器标记为空闲了，只是还没有来得及清理。这些Span在清扫后仍然是可以使用的，因此需要遍历。

func (c *mcentral) cacheSpan() *mspan {
	var s *mspan
	for s = c.nonempty.first; s != nil; s = s.next {
		c.nonempty.remove(s)
		c.empty.insertBack(s)
		unlock(&c.lock)
		goto havespan
	}
	//
	for s = c.empty.first; s != nil; s = s.next {
		...
	}

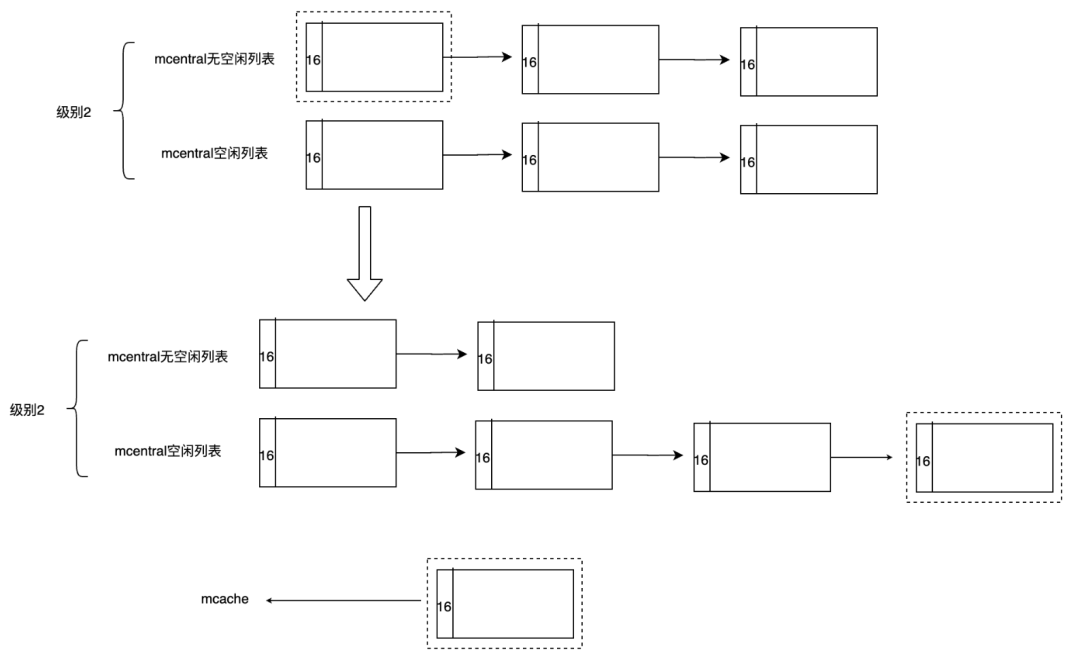

如果在mcentral元素中查找到有空闲元素的span，则将其赋值到mcache中，并更新allocCache，同时还需要将span添加到mcentral的empty链表中去。

mheap缓存查找

当在mcentral中找不到可以使用的span后，就需要从mheap中查找。在Go1.12的时候,Go语言采用了Treap 进行内存的管理，Treap 是一种引入了随机数的二叉树搜索树，其实现简单，并且引入的随机数以及必要时的旋转保证了比较好的平衡特性。Michael Knyszek 提出[2]这种方式具有扩展性的问题，由于这棵树是mheap管理，当操作此二叉树的时候都需要维持一个lock。这在密集的对象分配以及逻辑处理器P过多的时候，会导致更长的等待时间。Michael Knyszek 提出用bitmap来管理内存页,并在每个P中维护一份page cache。这就是现在Go语言实现的方式。因此在go1.14之后，我们会看到在每个逻辑处理器P内部都有一个cache。

type pageCache struct {
	base  uintptr
	cache uint64
	scav  uint64
}

mheap会首先查找在每个逻辑处理器P中pageCache字段的cache。cache也是一个位图，其每一位都代表了一个page(8 KB) 因此，由于cache为uint64类型，其一共可以存储64*8=512KB的缓存。这512KB是连续的虚拟内存。在cache中，1代表未分配的内存，而0代表已分配的内存。base代表该虚拟内存的基地址。当需要分配的页数小于 512/4=128KB时，需要首先从cache中分配。

例如，假如要分配n pages，就需要查找cache中是否有连续n个1位。如果存在，则说明在缓存中查找到了合适的内存，用于初始化span。

mheap基数树查找

当要分配的page过大或者在逻辑处理器P的cache中没有找到可用的页数时，就需要对mheap加锁，并在整个mheap管理的虚拟地址空间的位图中查找是否有可用的pages。而且其在本质上涉及到Go语言是如何对线性的地址空间进行位图管理的。

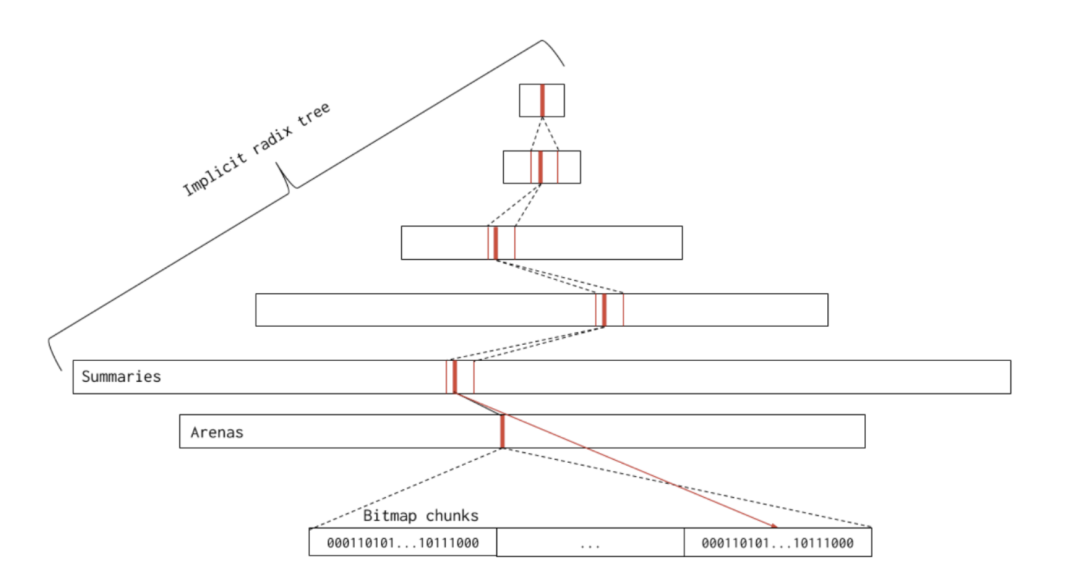

管理线性的地址空间的位图结构叫做基数树(radix tree)，他和一般的基数树结构有点不太一样，这个名字很大一部分是由于父节点包含了子节点的若干信息。

在该树中的每一个节点对应一个pallocSum结构。其中最底层的叶子节点对应的一个pallocSum结构包含了一个chunk的信息(512 * 8 KB),而除了叶子节点外的节点都包含了连续8个子节点的内存信息。例如,倒数第二层的节点包含了8个叶子节点(即8*chunk)的连续内存信息。因此，越上层的节点，其对应的内存就越多。

type pallocSum uint64

func (p pallocSum) start() uint {
	return uint(uint64(p) & (maxPackedValue - 1))
}

// max extracts the max value from a packed sum.
func (p pallocSum) max() uint {
	return uint((uint64(p) >> logMaxPackedValue) & (maxPackedValue - 1))
}

// end extracts the end value from a packed sum.
func (p pallocSum) end() uint {
	return uint((uint64(p) >> (2 * logMaxPackedValue)) & (maxPackedValue - 1))
}

pallocSum虽然是一个简单的uint64类型，但是分成了开头、中间、末尾3个部分，开头语末尾部分占据了21bit,中间部分占据了22bit。它们分别包含了在这个区域中连续空闲内存页的信息。包括了在开头有多少连续内存页，最大有多少连续内存页，在末尾有多少连续内存页。对于最顶层的节点，由于其中间的max位为22bit，因此一颗完整的基数树最多代表2^21 pages=16G内存。

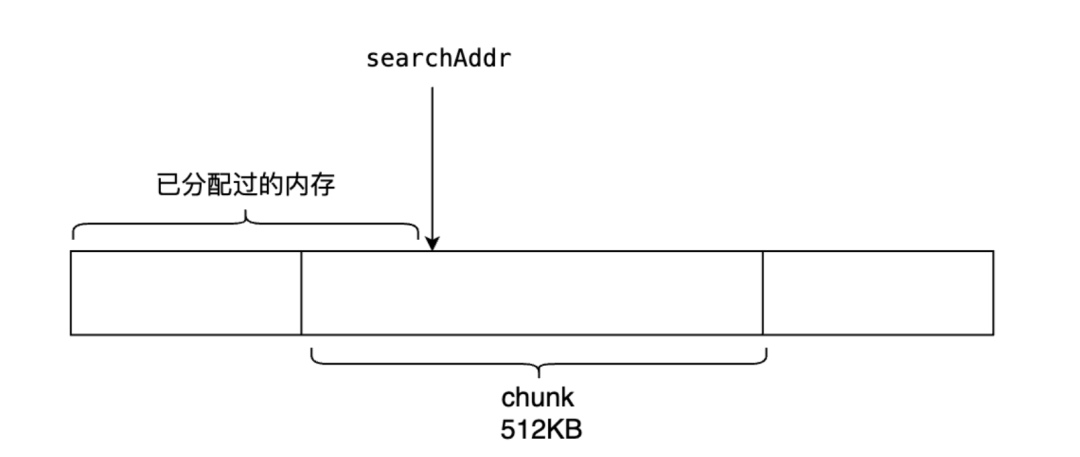

Go语言并不是一开始就直接从根节点往下查找的，而是首先做了一定的优化，类似于又一级别的缓存。在Go语言中，存储了一个特别的字段searchAddr，看名字就可以猜想到是用于搜索可用内存时使用的。searchAddr有一个重要的设定是在searchAddr地址之前一定是已经分配过的。因此在查找时，只需要往searchAddr地址的后方查找即可跳过查找的节点，减少查找的时间。

在第一次查找时，会首先从当前searchAddr的chunk块中查找是否有对应大小的连续空间。这种优化主要是针对比较小的内存分配(至少小于512KB)时使用的。Go语言对于内存有非常精细化的管理，chunk块的每一个page(8 KB)都有位图表明其是否已经被分配。

每一个chunk都有一个pallocData结构，其中pallocBits管理其分配的位图。pallocBits是一个uint64的大小为8的数组。由于每一位对应着一个page，因此pallocBits总共对应着64*8=512KB，恰好是一个chunk块的大小。位图的对应方式和之前是一样的。

type pallocData struct {
   pallocBits
   scavenged pageBits
}

type pallocBits [8]uint64

而所有的chunk pallocData都在pageAlloc结构中进行管理。

type pageAlloc struct {
	chunks [1 << pallocChunksL1Bits]*[1 << pallocChunksL2Bits]pallocData
}

当所有的内存分配过大或者当前chunk块没有连续的npages空间时，就需要到基数树中从上到下进行查找。基数树有一个特性，即当要分配的内存越大时，它能够越快的查找到当前的基数树中是否有连续的空间能够满足。

在查找基数树的过程中，从上到下，从左到右的查找每一个节点是否符合要求。首先计算

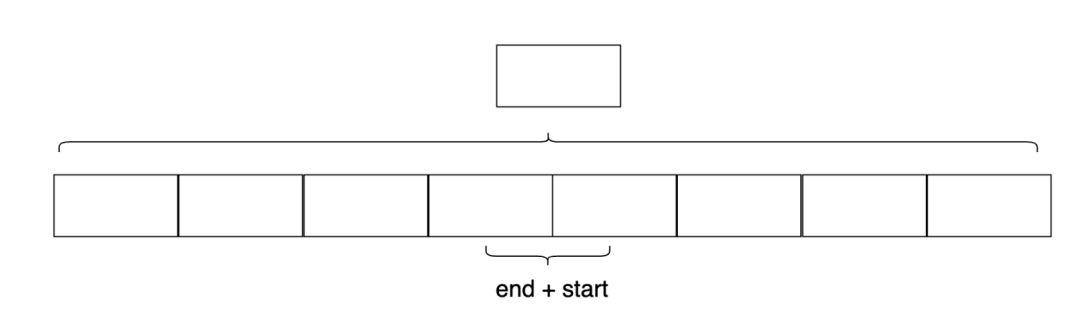

pallocSum字段的开头start有多少连续的内存空间。如果start大于npages，说明我们已经查找到了可用的空间和地址。没有找到时，会计算pallocSum字段的max，即中间有多少连续的内存空间。如果max大于npages，我们需要继续往基数树当前节点对应的下一级继续查找。原因在于，max大于npages，表明当前一定有连续的空间满足npages，但是我们并不知道具体在哪一个位置，必须要继续往下一级查找时才能找到具体可用的地址。如果max也不满足，是不是就不满足了呢？不一定，因为有可能两个节点可以合并起来组成一个更大的连续空间。因此还需要将当前pallocSum计算的end与后一个节点的start加起来查看是否能够组合成大于npages的连续空间。

每一次从基数树中查找到内存，或者事后从操作系统分配内存的时候，都需要更新基数树中每一个节点的pallocSum。

操作系统分配

当在基数树都查找不到可用的连续内存时，就需要从操作系统中索取内存。

从操作系统获取内存的代码是平台独立的，例如在unix系统中，最终使用了mmap系统调用向操作系统申请内存。

func sysReserve(v unsafe.Pointer, n uintptr) unsafe.Pointer {
	p, err := mmap(v, n, _PROT_NONE, _MAP_ANON|_MAP_PRIVATE, -1, 0)
	if err != 0 {
		return nil
	}
	return p
}

每一次向操作系统申请内存时，Go语言规定必须为heapArena 大小的倍数。heapArena是和平台有关的内存大小，在unix 64位系统中，其大小为64M。这意味着即便需要的内存大小很少，最终也至少向操作系统申请64M。多申请的内存可以用于下次分配使用。

Go语言中对于heapArena有精准的管理，精准到每一个指针大小的内存信息，每一个page对应的mspan信息都有记录。

type heapArena struct {
	// heapArena中bitmap用每2个bit记录一个指针大小(8byte)的内存信息，主要用于gc
	bitmap [heapArenaBitmapBytes]byte
	// spans 將 page ID 對應到 arena 裡的 mspan
	spans [pagesPerArena]*mspan
	...
}

小对象的分配

当对象不属于tiny对象时，会判断对象是否为小对象。小对象是小于32KB的对象。Go语言会计算小对象对应于哪一个等级的span，并在指定等级的span的进行查找。

此后和tiny微小对象的分配一样，经历 mcache → mcentral → mheap位图查找 → mheap基数树查找→操作系统分配的过程。(具体过程见上)

大对象分配

大对象是大小大于32KB的内存，不与 mcache 和 mcentral 沟通，并直接通过 mheap 进行分配。经历mheap基数树查找→操作系统分配的过程。每一个大对象是一个特殊的span, 它的class是0。(具体过程见上)
