实验二 DFA识别句子

一、实验目的

加深对DFA工作原理的理解。

二、实验内容

• 1.设计固定DFA。也就是说用if-then-else(一般用来实现字母表中只有两个字母的情况)、switch(大于两个字母的情况)、for(用于控制输入字符串，长度为n的字符串，for循环n次)等语句表示DFA。一个函数定义一个DFA；
• 2.设计文件形式存储DFA。设计文件格式，DFA动态生成，使用字符串来验证DFA的有效性和正确性；(使用面向对象的方法。对于k个状态的DFA，生成相应的k个状态对象；状态转换应通过对象间的消息传递来实现)
• 3.图形化表示。用java或者VC中图形功能实现图形化的dfa。(选作)

前置知识1：DFA

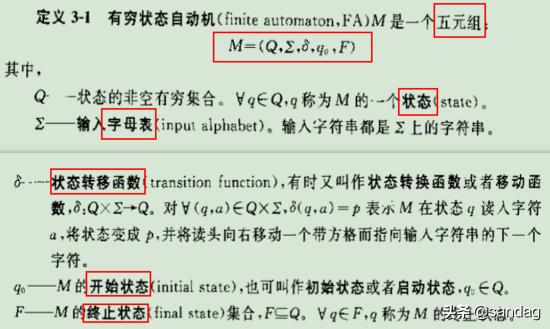

什么是FA，也叫有穷状态自动机；书上是这么说的:point_down:，是 一个五元组(状态集合，字母表，状态转移表，开始状态，终止状态集合)

什么是DFA，也是一个五元组，在FA的基础上加了一个 约束条件：每一个状态结点只能发出一条具有相同符号的边；也就是同一状态不能发出(输入字符相同的)两条边上。可以发出输入字符不同的多条边

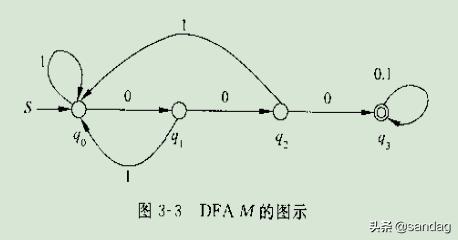

下图就是一个 DFA 栗子:point_down:

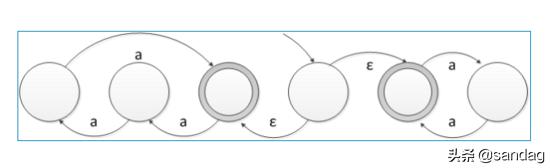

下图就是 NFA 的栗子:point_down:(允许从一个状态发出多条具有相同符号的边，甚至允许发出标有ε(表示空)符号的边)

完成这个实验，只需要知道DFA就可以了。

前置知识2：有向图

什么是有向图：由顶点和有方向的边构成的图

如何在程序中存储有向图？

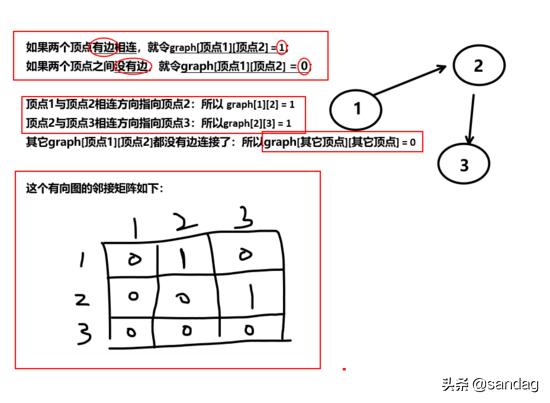

可以使用数据结构中学的“邻接矩阵”

“邻接矩阵”就是一个 “二维表”

DFA实质就是一个有向图，各个顶点和其它顶点之前，使用有向边相连接；而DFA的状态转移表，就是它的邻接矩阵。

开始写代码1.设计固定DFA

采用面向对象的方式编程，没有对象就new一个。

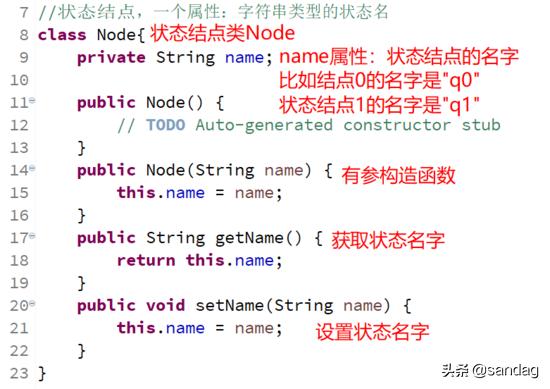

1-1：先写一个状态结点类

状态结点类的整体构造是这样的:point_down:

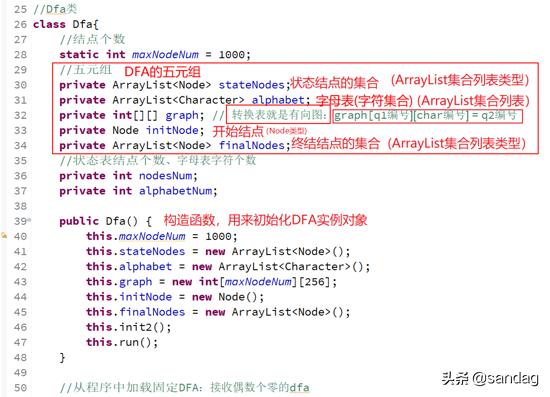

1-2：DFA类

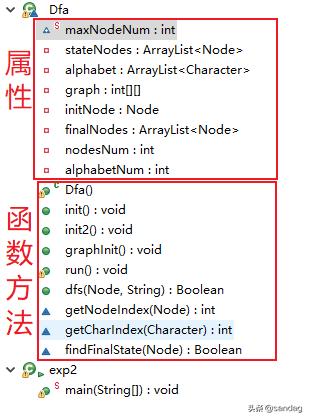

DFA的整体构造是这样的:point_down:

5元组对应5个属性，其它还应该有状态表结点个数、字母表字符个数、最大存储的结点个数等属性。:point_down:

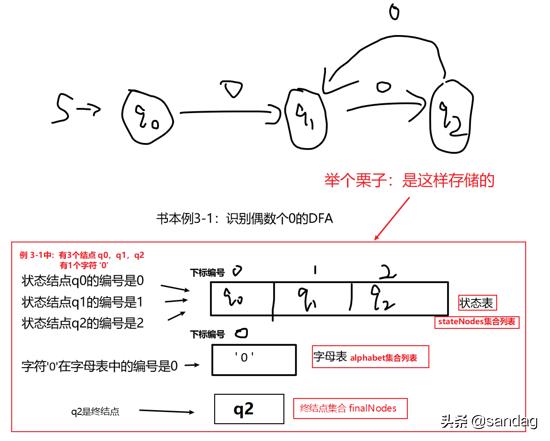

通过书上的一个DFA例子，理解一下状态集合、终结点集合、字母表集合是这样存储的:point_down:

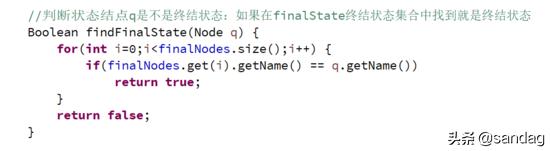

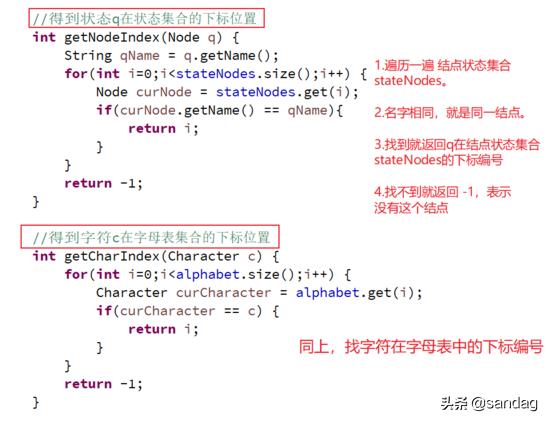

1-3：几个必要的函数

1-4：选一个栗子

选用例3-1 有穷自动机M: ({q0,q1,q2},{0},转换函数,q0,{q2}) ，作为样例

这个自动机功能是：识别偶数个0，比如00是合法的句子；而000就是非法的句子。

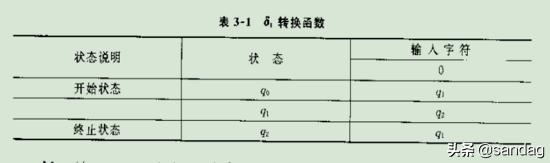

状态转换表如下

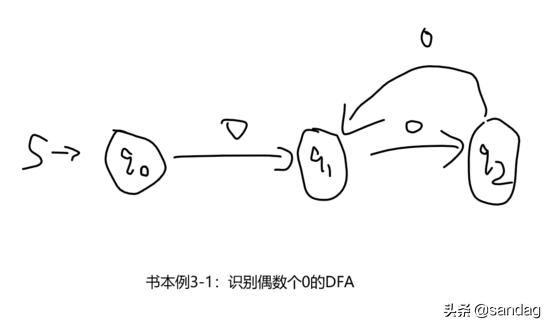

下图是例题3-1的DFA图:point_down:

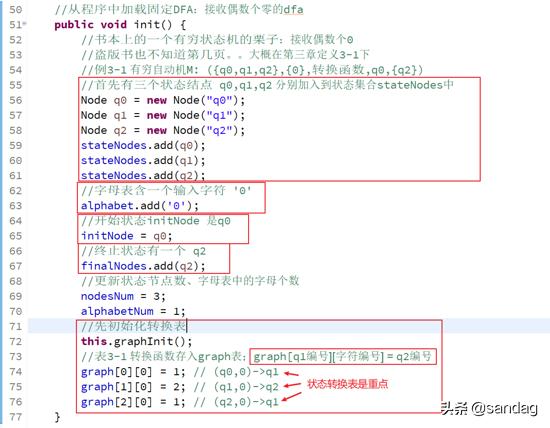

init()函数初始化例3-1的自动机:point_down:，把例3-1的五元组分别存储到实例对象的5个属性中

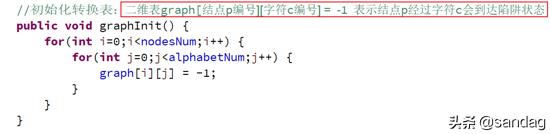

graphInit()函数初始化状态转换表

主要理解状态转换表(有向图的邻接矩阵):point_down:

状态集合、终结点集合、字母表集合是这样存储的:point_down:

然后试着理解状态转换表的存储:point_down:

1-5：核心，递归程序识别句子

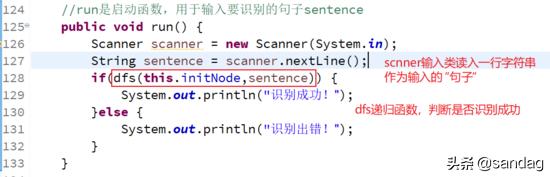

run()启动函数:point_down:

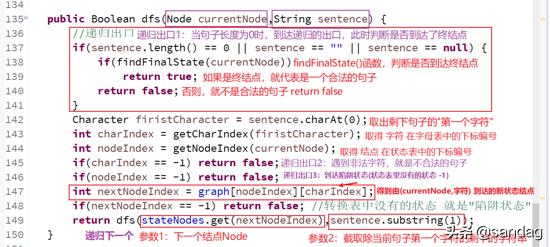

dfs()核心递归程序:point_down:

1-6：运行，效果

例3-1的DFA，功能：只识别偶数个0的句子。

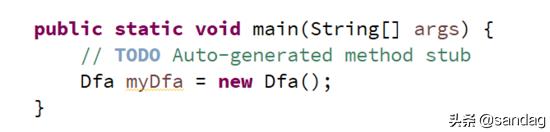

主函数：

运行效果：
