计算机电缆的表示方式,各种电缆型号的表示方法

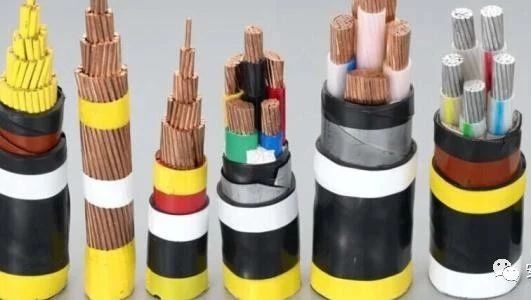

电线电缆型号的编制方法

电力电缆型号含义绝缘层导体护套外护层-------额定电压(千伏)

线芯数×线芯截面(mm2)+中性线芯(用“1”表示)×中性线芯截面(mm2)

电缆型号标识示例：

1.  YFD-NHYJV-0.6/1.0KV-4(1x300)+1(1x150)，YFD-NHYJV-0.6/1.0KV-1(4x25+1x16)

YFD：预制分支电缆

NHYJV：耐火 交联聚乙烯绝缘电缆

0.6/1.0KV：电压等级为0.6/1.0KV(相电压0.6KV，线电压1.0KV)

4(1x300)+1(1x150)：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm2

1(4x25+1x16) ：一根五芯(3ph+N+PE)电缆，四芯25mm2，一芯16mm2

2.  YJV-0.6/1KV 3*25+2*16 -SC50- WC –CC

YJV：交联聚乙烯铜芯电力电缆

0.6/1.0KV：电压等级为0.6/1.0KV(相电压0.6KV，线电压1.0KV)

3*25：3根相线(L1、L2、L3)的截面积为25mm²

2*16 ：中性线(N)和保护地线(PE的截面积为16mm²

SC50 ：穿50的焊接钢管

WC ：沿墙暗敷

CC：吊顶暗敷

型号组成简单名称代号型号组成简单名称代号

绝缘层纸绝缘

橡皮绝缘

聚氯乙烯绝缘

聚乙烯绝缘

交联聚乙烯绝缘Z

X

V

Y

YJ特征不滴油

充油

滤尘器用D

CY

C

导体铜

铝不表示

L防

腐一级

二级1

2

护套铅包

铝包

聚氯乙烯护套

非燃性护套Q

L

V

HF外

护

层麻

包

及

铠

装麻包

钢带铠装麻包

细钢丝铠装麻包

粗钢丝铠装麻包

相应裸外护层

相应内铠装外护层

聚氯乙烯护套

聚乙烯护套1

2

3

5

0

9

02

03

特征统包型

分相铅包、分相护套

干绝缘不表示

F

P

油浸纸绝缘电力电缆

油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：

类别、用途导体绝缘内护套特征外护层

Z-纸绝缘电缆T-铜

L-铝Z油浸纸Q-铅套

L-铝套CY-充油

F-分相

D-不滴油

C-滤尘用02、03、20、21、22、

23、30、31、32、33、40、41、42、43、

441、241等

备注：a.数字涵义详见以下附表。b.铜芯代表字母T一般省略不写。

例如：ZQD02

纸绝缘电缆铅护套不滴油聚氯乙烯外护套

表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆

ZLL32

纸绝缘电缆铝线芯铝护套细圆钢丝铠装聚氯乙烯外护套

表示：铝型粘性油浸纸绝缘铝套细铠装电力电缆

电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。每一数值表示说采用的主要材料和意义见下表：0无0无

1-1纤维层

2双钢带(24-钢带、粗圆钢丝)2聚氯乙烯护套

3细圆钢丝3聚乙烯护套

4粗圆钢丝(44-双粗圆钢丝)4

交联聚乙烯绝缘电力电缆

交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“J”为首位，其余各项型号编制及字母含义如下：类别、用途导体绝缘护套外护层

YJ-交联聚乙烯电缆T*-铜YJ-交联聚乙烯LW-皱纹铝套22、23

L-铝V-聚氯乙烯32、33

Y-聚乙烯42、43

Q-铅套

备注：*铜导体代号字母“T”一般省略。S-加钢丝屏蔽时。

YJV

交联聚乙烯绝缘聚氯乙烯护套

表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJVV22

交联聚乙烯绝缘铝线芯聚氯乙烯护套钢带铠装

表示：铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆

主要型号及名称见下表：型号名称

铜芯铝芯

YJVYJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJYYJLY交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJY23YJLY23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV33YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

YJV42YJLV42交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

YJV43YJLV43交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

聚氯乙烯绝缘聚乙烯护套电力电缆

聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：类别、用途导体绝缘护套外护层

V-塑料电缆T-铜V-聚氯乙烯V-聚氯乙烯22、23、32

L-铝33、42、43

……等

备注：铜导体代号字母“T”一般省略。例如：VV22

聚氯乙烯绝缘聚氯乙烯护套钢带铠装

表示：聚氯乙烯绝缘聚乙烯护套钢带铠装电力电缆

控制、型号电缆

控制、信号电缆型号含义用途导体绝缘层护套外护层-----额定电压(千伏)线芯数×线芯截面(mm2)

型号组成简单名称代号

途控制电缆

信号电缆K

P

导体铜芯

铝芯不表示

L

绝缘层橡皮

聚氯乙烯

聚乙烯X

V

Y

护套铅包

聚氯乙烯

非燃性护套Q

V

HF

外护层-----麻包

钢带铠装麻包

细钢丝铠装麻包

粗钢丝铠装麻包

相应裸外护层

相应内铠装外护层1

2

3

5

0

9

控制电缆型号编制及字母表示类别用途导体绝缘护套、屏蔽特征外护层派生、特性

K-控制电缆系列代号T-铜芯Y-聚乙烯Y-聚乙烯02、03

L-铝芯V-聚氯乙烯V-聚氯乙烯20、2280、105

X-橡皮F-氯丁胶23、30

YJ-交联聚乙烯Q –铅套32、33

P-编制屏蔽1、2

备注：铜芯代表字母“T”型号中一般省略。

电缆型号及名称见下表：型号电缆名称主要用途

KXV铜芯橡皮绝缘聚氯乙烯护套控制电缆固定敷设

KX22铜芯橡皮绝缘钢带铠装聚氯乙烯护套控制电缆固定敷设

KX23铜芯橡皮绝缘钢带铠装聚乙烯护套控制电缆固定敷设

KXF铜芯橡皮绝缘氯丁橡胶套控制电缆固定敷设

KXQ铜芯橡皮绝缘裸铅包控制电缆固定敷设

KXQ02铜芯橡皮绝缘铅包聚氯乙烯护套控制电缆固定敷设

KXQ03铜芯橡皮绝缘铅包聚乙烯护套控制电缆固定敷设

KXQ20铜芯橡皮绝缘铅包钢带铠装控制电缆固定敷设

KXQ22铜芯橡皮绝缘铅包钢带铠装聚氯乙烯护套控制电缆固定敷设

KXQ23铜芯橡皮绝缘铅包钢带铠装聚乙烯护套控制电缆固定敷设

KXQ30铜芯橡皮绝缘铅包裸缰钢丝铠装控制电缆固定敷设

KLY22

控制电缆铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层

表示：铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层控制电缆

KXQ23

控制电缆橡皮绝缘铅套钢带铠装聚乙烯外护层

表示：铝芯橡皮绝缘铅套钢带铠装控制电缆

外护层型号(数字代号)表示的涵义按GB2952规定派生及特性用的数值及字母意义为：

1-铜丝绕缠屏蔽；80-耐热+80℃塑料；R-软结构线芯；

2-铜带绕包屏蔽；105-耐热+105℃塑料。

信号电缆

信号电缆以用途的代号字母列为首位，一般按照下述规律编制：类别用途导体绝缘内护套外护套

P信号电缆T-铜芯*V-聚氯乙烯A-综合护套11、2

L-铝芯Y-聚乙烯L-铝套20、22

X-橡皮V-聚氯乙烯护套……等

备注：铜芯代表字母“T”型号中一般省略。例如：PYV29

信号电缆聚乙烯绝缘聚氯乙烯护套内钢带铠装

表示：铜芯聚乙烯绝缘聚氯乙烯护套钢带铠装信号电缆PVV

信号电缆聚氯乙烯绝缘聚氯乙烯护套

表示：铜芯聚氯乙烯绝缘聚氯乙烯护套信号电缆

外护层型号(数字编号)系代表电缆外护层结构防护等级(旧标准)，本类产品有关编号意义如下：

11-裸金属护套一级外护层；20-裸钢带铠装护层

2-钢带铠装麻被护层；     29-内钢带铠装护层

通信电缆

通信电缆组成：

类别用途—导体—绝缘—内护层—特征—外护层(数字)表示—派生—数字含义

通信电缆代号及说明：

通信电缆代号说明见下表。图中所示代号所缺的代号在派生中增加T(填充型)和G(高频)。类别用途导体绝缘内护套特征外护套派生数字含义

H-市内电话电缆T-铜芯V-聚氯乙烯H-橡胶C-自承式0

20

31第一种0-无铠装

HB-通信电缆L-铝芯Y-聚乙烯L-铝套D-带形2

02

12第二种1-0-无外护层

HE-长途通信电缆G-铁芯X-橡皮Q-铅套E-耳机用2

22252-252kHz2-双铠装1-纤维层

HH-海底通信电缆YF-V-聚氯乙烯J-交换机用2

33

2……等3-细圆钢丝2-聚氯乙烯护层

HJ-局用电缆……等P-屏蔽3

34

14-粗圆钢丝3-聚乙烯

HD-同轴电缆S-水下4

24

3

HR-电话电缆Z-综合型……等

HP-配线电缆W-尾巴电缆

HU矿用电缆

HW-岛屿通信电缆

CH-船用话缆4-

计算机屏蔽电缆

型号、规格名称

DJYVP铜芯聚乙烯绝缘对绞铜丝编织屏蔽，聚氯乙烯护套电子计算机控制用屏蔽电缆

DJYVP2铜芯聚乙烯绝缘，聚氯乙烯护套总屏蔽计算机控制用电缆

DJYP1V铜芯聚乙烯绝缘对绞铝塑复合带屏蔽，聚氯乙烯护套电子计算机控制用屏蔽电缆

DJYP1V22铜芯聚乙烯绝缘对绞铝塑复合带屏蔽，聚氯乙烯护套钢带铠装电子计算机用屏蔽电缆

DJYP2V铜芯聚乙烯绝缘对绞铜带屏蔽，聚氯乙烯护套电子计算机用屏蔽电缆

DJVYP2V22铜芯聚乙烯绝缘对绞铜带屏蔽，聚氯乙烯护套钢带铠装电子计算机用屏蔽电缆

DJYPVP铜芯聚乙烯绝缘对绞铜丝编织分屏蔽铜丝编织总屏蔽，聚氯乙烯护套电子计算机控制用屏蔽电缆

钢铝绞线

铝绞线LJ数字

L-铝   J-绞线标称截面面积

钢芯铝绞线LGJ数字

L-铝  G-钢   J-绞线标称截面面积

绝缘电线

电线型号名称

BV铜芯聚氯乙烯绝缘电线

BLV铝芯聚氯乙烯绝缘电线

BVR铜芯聚氯乙烯绝缘软电线

BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线

BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电线

BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平电线

BV-105铜芯聚氯乙烯耐高温绝缘电线

聚氯乙烯绝缘屏蔽电线(GB5023.5-85)电线型号名称

AVP铜芯聚氯乙烯绝缘屏蔽电线

RVP铜芯聚氯乙烯绝缘屏蔽软电线

RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线

RVVP1铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电线

橡皮绝缘电线(JB1601-75)型号名称

BLXF铝芯氯丁橡皮线

BXF铜芯氯丁橡皮线

BLX铝芯橡皮线

BX铜芯橡皮线

线型号及意义

QLFM型全连式理想封闭母线QLFM□□□

全连式离相封闭母线额定电流(A)额定电压(kV)Z：自冷   J：局部风冷

FQFM型分段全连式离相封闭母线FQFM□□□

分段全连式离相封闭母线额定电流(A)额定电压(kV)Z：自冷

GXFM型共箱封闭母线GXFM□□□

共箱封闭母线额定电流(A)额定电压(kV)Z：自冷

GGFM型共箱隔相母线GGFM□□□

共箱隔相封闭母线额定电流(A)额定电压(kV)Z：自冷

CCX6密集型插接式母线槽CCX6□□□□

插接式密集绝缘母线槽代号设计序号额定电流(200~2500A)功能单元代号(A干线，B连接，C~J换向，P膨胀，G1地线，Z终端，X插接馈电箱)功能单元长度(600~3000mm)相线(三3、三4、三5)
