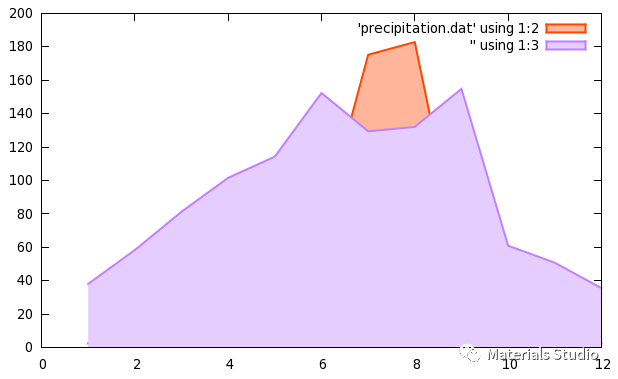

Gnuplot科学绘图 系列内容Gnuplot科学绘图(二十六)——image 绘图 Gnuplot科学绘图(二十七)——等高线图 Gnuplot科学绘图(二十八)——等高线的颜色 Gnuplot科学绘图(二十九)——table 输出 Gnuplot科学绘图(三十)——多图(multiplot) Gnuplot科学绘图(三十一)——曲线色彩填充 正如曲线风格的设置命令是 set style line，色彩填充风格的设置命令是 set style fill。我们仍然以 “precipitation.dat” 文件举例： gnuplot> set style fill solid 0.4

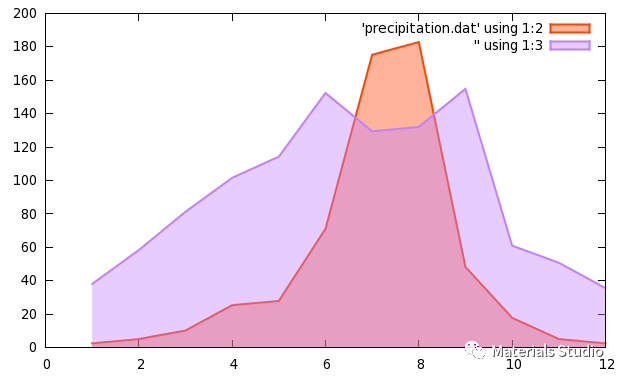

gnuplot> plot 'precipitation.dat' using 1:2 with filledcurves y1=0 lw 2 lc rgb "orange-red", '' using 1:3 with filledcurves y1=0 lw 2 lc rgb "purple" 这里的 solid 参数表示用纯色填充，后面的数字取值范围从 0 到 1，表示色彩深浅。默认情况下，填充色和曲线颜色是相同的。 这里有个问题：第一组数据有一部分被第二组数据覆盖住了。有些 terminal(例如wxt, png, pdf 等)支持透明效果，可以解决这个问题。 gnuplot> set style fill transparent solid 0.4

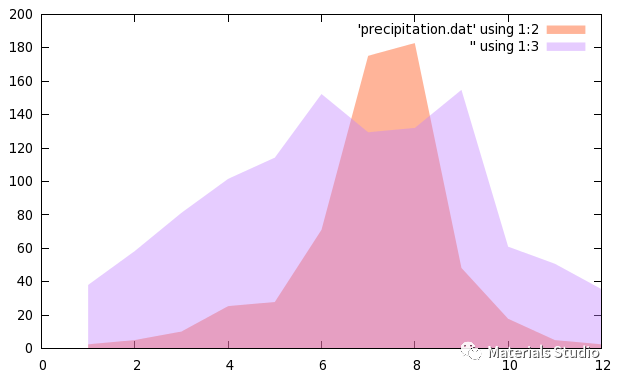

gnuplot> replot 这里使用了 transparent 参数，相应的 solid 后面的数字就变成了表示透明度(alpha 值)的参数。 如果我们希望填充区域不要有边线(曲线本身)，那么可以使用 noborder 参数： gnuplot> set style fill transparent solid 0.4 noborder

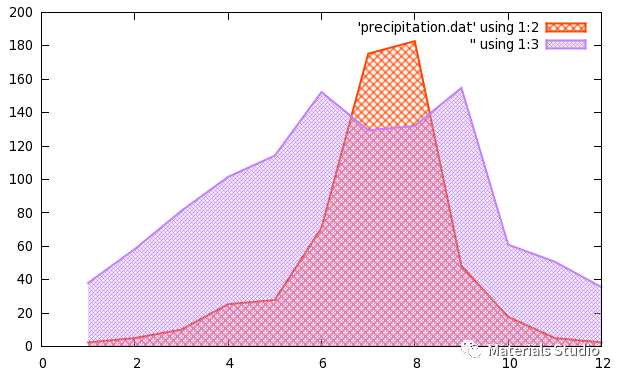

gnuplot> replot 如果需要黑白打印，我们可能希望不要用纯色填充，而是用不同的花纹填充，这时我们可以使用 pattern 参数。pattern 参数之后可以跟一个数字，表示起始使用的 pattern 编号。不同的 terminal 有不同的花纹效果，可以在某 terminal 下使用 test 命令查看该 terminal 支持哪些花纹。下面是例子： gnuplot> set style fill transparent pattern 1 border
gnuplot> replot 本文整理自马欢老师科学网博客，特此感谢原作者的分享。 Materials Studio系列内容
