写在前面

上次给大家看了一个上位机界面之后，很多人表示对那个仪表盘的开发感兴趣，今天就跟大家分享一下整个的开发过程，由于整个仪表盘开发的过程还是有些复杂的，无法将所有的代码都一一展示，所以重点跟大家分享一下开发的思路，毕竟每个人的风格都不一样。

1、效果图展示

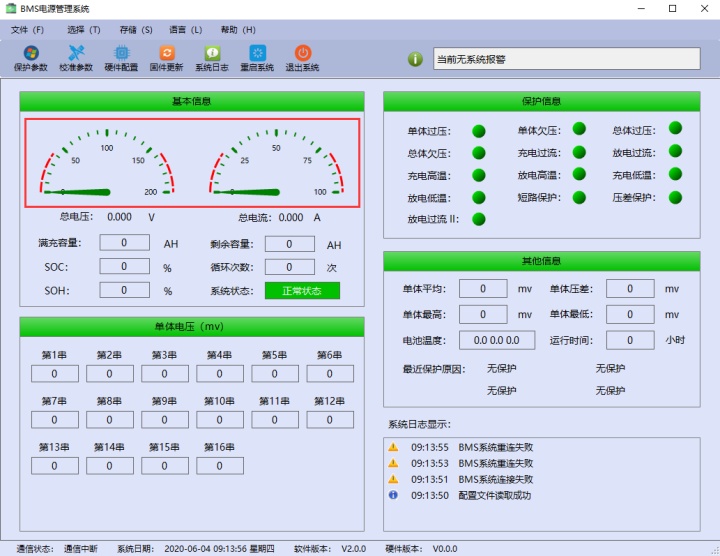

先给大家看看实际项目中的应用效果图：

上位机UI界面

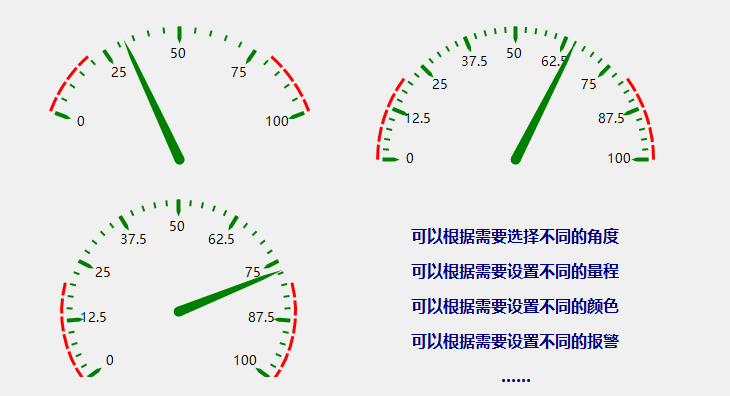

对于这种仪表盘控件的开发，只能通过GDI+来实现。实际使用中，我们可以根据需要设置不同的样式，包括颜色、角度、量程等等，下面给大家展示一下：

2、控件开发过程

GDI+开发控件其实并不是特别难，但是会比较复杂，涉及的东西比较多，需要有一定的空间想象能力，甚至是数学几何基础。

任何一个复杂的GDI+控件，里面无非就是字段（Field）、属性（Property）、方法（Method）、委托（Delegate）以及事件（Event）。其实属性是灵魂，GDI+设计及绘制就是围绕属性来进行开发的。

我们拿到这样一张效果图之后，第一步要做的事情是，确定需要设计哪些属性？

A：仪表盘部分：

1. GaugeColor：设置或获取仪表盘的边框颜色
2. PointerColor：设置或获取仪表盘的指针颜色
3. RangeMin：设置或获取量程的最小值
4. RangeMax：设置或获取量程的最大值
5. CurrentValue：设置或获取当前数值
6. RangeAlarmMin：设置或获取量程报警最小值
7. RangeAlarmMax：设置或获取量程报警最大值
8. TopGap：设置或获取整个控件的上下间隙
9. LeftGap：设置或获取整个控件的左右间隙
10. PointerRadius：设置或获取中心原点的半径
11. AlarmColor：设置或获取报警线的颜色

B：刻度值部分

1. BigScaleCount：设置或获取大刻度数量
2. SmallScaleCount：设置或获取小刻度数量
3. IsAllowFullCircle：设置或获取是否允许整圆显示
4. ScaleWidth：设置或获取刻度值的最大宽度
5. ScaleHeigth：设置或获取刻度值的最大高度

C：文本显示部分

1. TextColor：设置或获取文本颜色
2. UnitText：设置或获取显示单位
3. IsTextVisiable：设置或获取文本内容是否显示
4. TextGap：设置或获取文本显示位置与刻度的间距

通过一系列的分析之后，确定了设计以上20种属性，确定属性之后，即可通过重写OnPaint事件进行重绘，重绘步骤又是怎样的呢？

1. 确定整体核心三要素（中心点、偏移角度、圆环半径）
2. 绘制大刻度
3. 绘制小刻度
4. 绘制刻度值
5. 绘制文本
6. 绘制实时值指针
7. 绘制报警框

写在最后

本文旨在结合GDI+的相关技术介绍了一个仪表盘控件开发的整个过程，自定义控件在上位机开发中应用非常广泛，除了GDI+绘制控件以外，还有扩展控件和组合控件的应用。对于从事上位机开发的学员来说，学好GDI+是非常有必要的，可以大大增加你项目的扩展性和可视性。
