「 前 言 」
随着异形建筑和参数化设计在大陆的不断普及，越来越多的建筑学小伙伴开始选择采用Rhino&Grasshopper作为主要的建模软件，网络上也应运而生了大量关于Rhino建模的案例与教学。但是相信很多童鞋也感觉到了目前大部分的教程都集中于表皮和体块造型的建立，而对于Rhino模型的深化和后续的出图流程涉及较少，而如果采用Revit或者其他软件进行辅助深化的话又会出现不少交互上的问题和麻烦。这也就造成了许多人虽然学习了Rhino，但却因为不会深化，不会出图，而不敢在自己的实际课程设计中使用这款软件。
所以在2018年1月，我开设了第一期《玩转犀牛中的BIM课程》，想通过介绍一款小巧全面，号称Rhino中BIM的插件——VisualARQ，在造型和表皮之外，带领大家从头到尾，真正的在Rhino中完成一个建筑全模的建立与后续的出图。
不过经过近三年的发展，无论是VisualARQ还是Rhino相较于之前的版本都获得了全面的功能提升，整体软件操作界面和后续的出图工作流也发生了一定的改动，之前老的课程已经无法满足同学们学习的需要。所以时隔2年，在第三期课程中，我们会在前两期的基础上引入更多关于VisualARQ自定义组件，VisualARQ Grasshopper模块，VA模型交互以及Rhino全模建立和后续出图技巧的讲解，让大家可以更好的掌握VisualARQ和犀牛出图工作流的建立。
为什么选择VA？
WHY VA？
1.小巧简便，与Rhino交互紧密不同于Revit等其他软件动则几G的大小，VisualARQ2不过80多M，并且上手容易，操作简单。除此以外，VisualARQ作为Rhino的完全嵌入式插件，与Rhino基本建模完全通用，大家不需要再担心模型在不同软件交互过程中出现的种种问题，并且VisualARQ中的工作平面管理，剖面实时显示生成等功能，即使是对于Rhino方案阶段的体块建模也是极大的帮助。

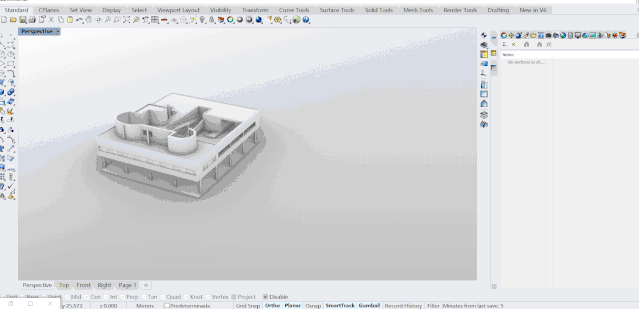

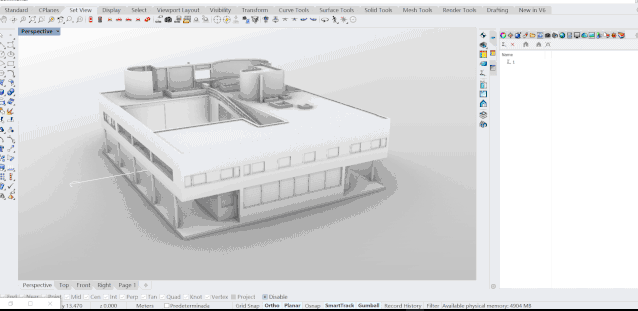

实时剖面显示
2.不单单只是深化模型，而是BIM模型虽然很多人将VisualARQ称作Rhino中的天正，但正如VisualARQ自己所称的“flexible BIM for Rhino”那样，VisualARQ实际上已经是一个相对比较完善的BIM软件了，明细表，构建尺寸等等信息，在建模过程中可以实现同步生成，极大的增强了Rhino模型的交互性与信息量。
门窗信息一键生成
3.与Grasshopper紧密结合，让我们可以随意定制属于自己的参数化构件VisualARQ从2.0版本开始，就已经和Grasshopper联动，通过创建Grasshopper Style，我们可以轻松的在VA中定义属于自己的异形参数化构件。

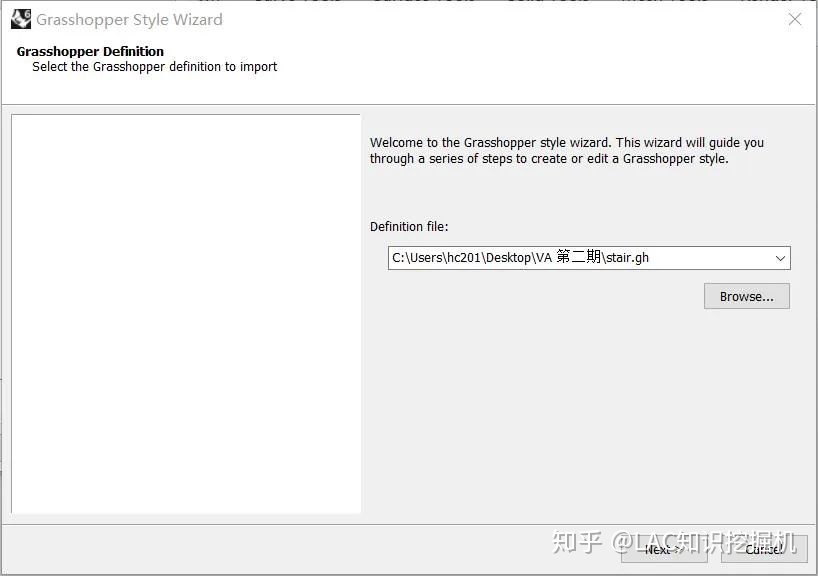

结合Grasshopper生成自定义组件
4.具有完整的grasshopper工具栏，实现参数化全模深化版本更新带来的另一个提升就是在于VA在GH中的运算器设置变得更加的全面和丰富，借助这些GH电池可以极大的提高批量模型布置和修改的效率。
家具批量布置5.交互方便借助样式的导出和导入，自定义的VA组件可以非常方便的在不同电脑中传递，并且通过IFC格式，VA全模也可以实现同其他BIM软件如Revit之间的模型交互。

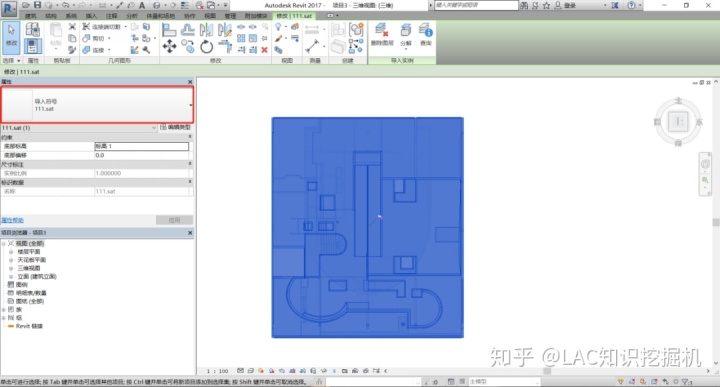

VisualARQ&Revit交互：IFC格式同传统sat格式的区别
6.对接出图VA强大的图纸管理和图纸导出功能让Rhino对接AI与PS的操作流程变得更加简便，图纸绘制轻松get。

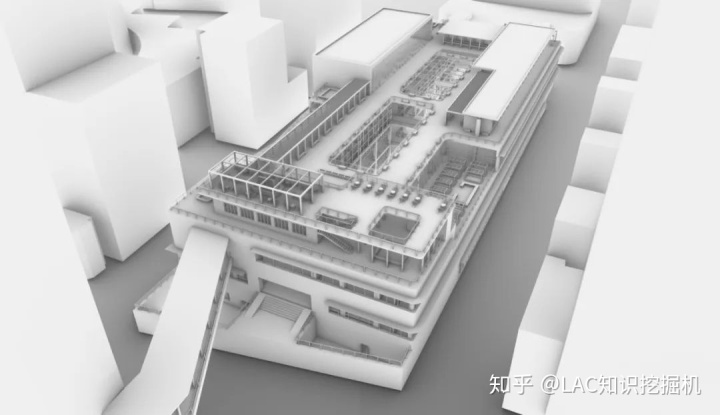

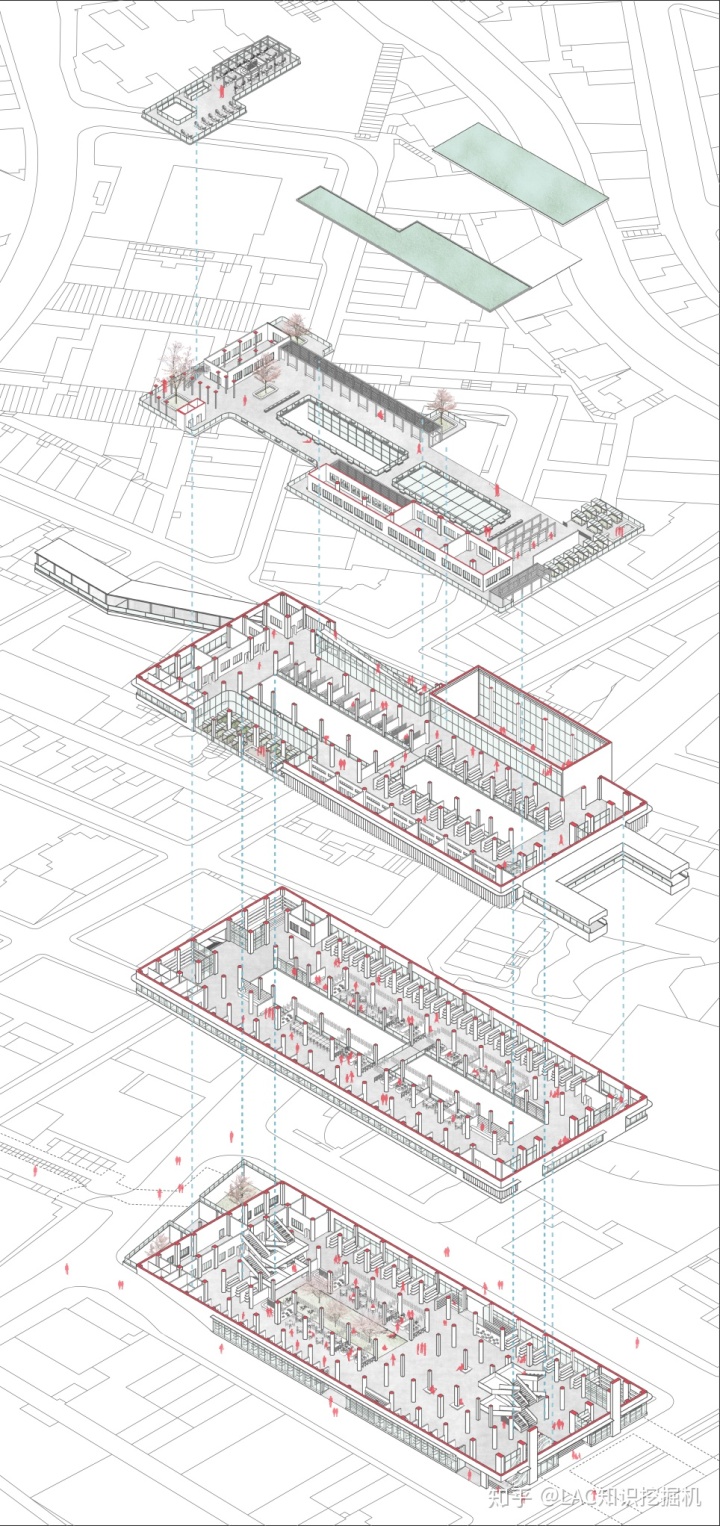

香港中环街市改造Rhino&VA&GH全模©洪宸
三大板块 六次课程带你掌握
VisualARQ2.8与Rhino全模出图工作流程
跟我们一起见证他的强大
「 课程详情 」
基本要点：本节课将带领大家了解一下VisualARQ的基本操作方法与工作流程，并带领大家掌握VA 构件的属性设置同参数调整的相关技巧。
（1）操作流程介绍：VA模板的运用，项目的建立，不同工作平面的建立选择与具体level参数的含义，基本显示模式与图层管理等等.
VisualARQ全模管理
（2）构件元素介绍：VisualARQ 物件属性，风格属性，与全局参数的对比分析；墙体，楼板，门窗，屋顶，梁柱等的建立与修改；显示修正与样式储存。
楼梯
家具

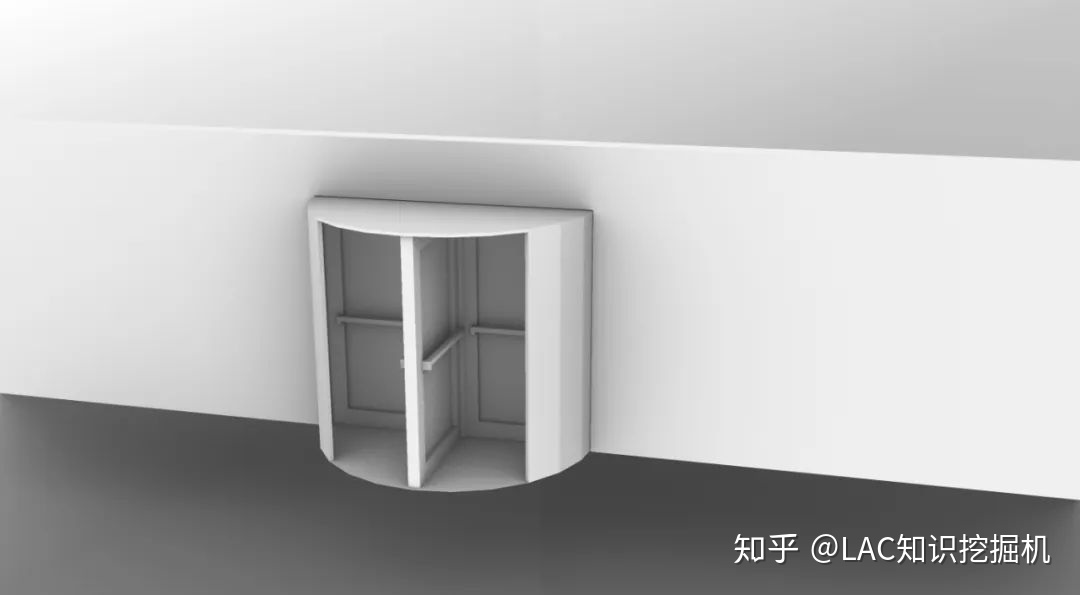

门窗

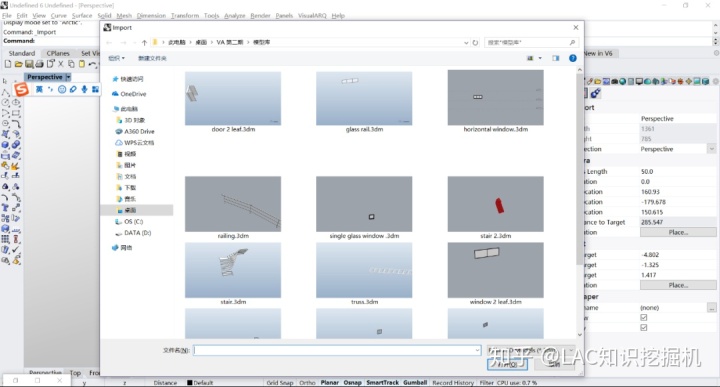

构建VA模型库
基本要点：（1）VA构件元素深化实体工具的运用与异形墙体建立；运用自定义轮廓建立构件；运用Block生成复杂构件。

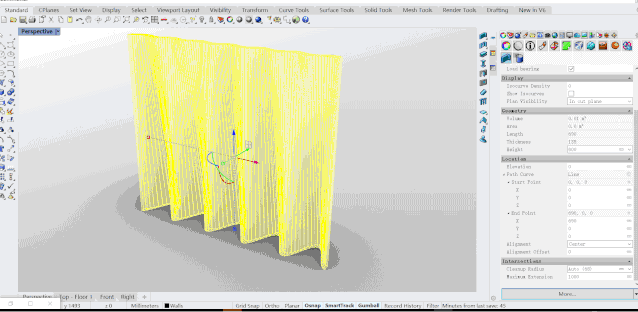

异形墙体

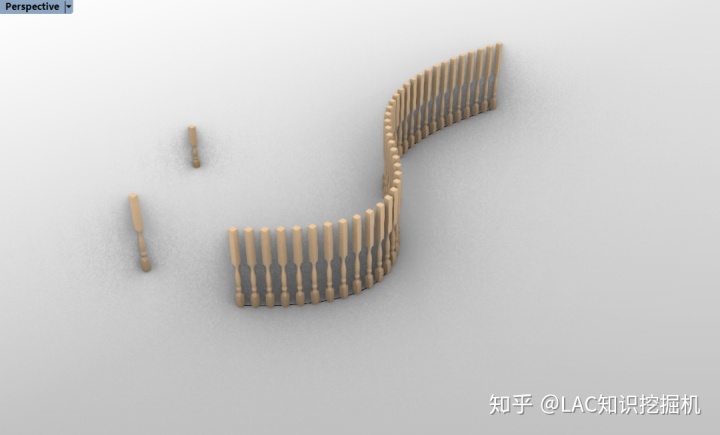

块定义构件（2）VA软件交互与图纸生成全局风格的导入与倒出；VA与AI的交互：剖面图，平面图与详图的导出；VA与Excel的交互：明细表的生成与统计信息的排序等等；VA与Revit交互：IFC格式的运用。
平面的生成

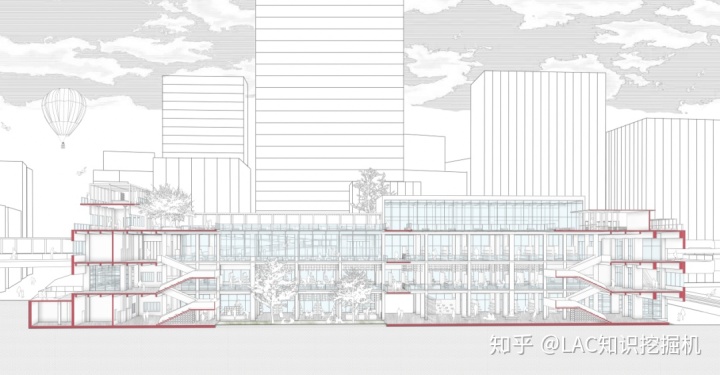

剖面的生成
基本要点：虽然VA本身的组件库以及其在Rhino中的自定义风格功能可以满足我们对于全模建立的大部分要求，但是当我们需要一些特定样式的VA模型的话，还是需要借助强大的Grasshopper，实现对于组件的自定义以及对于组件的批量修改。

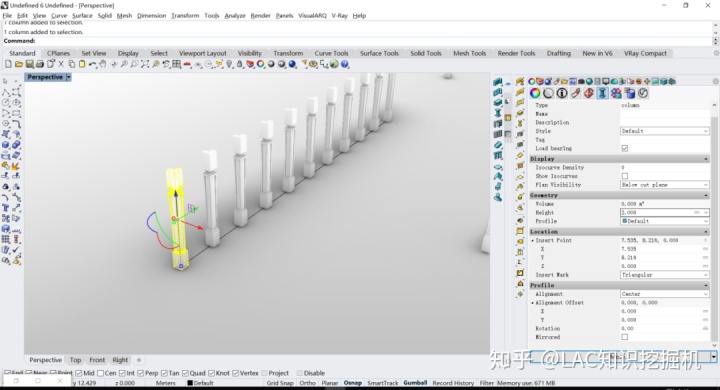

VA参数化组件

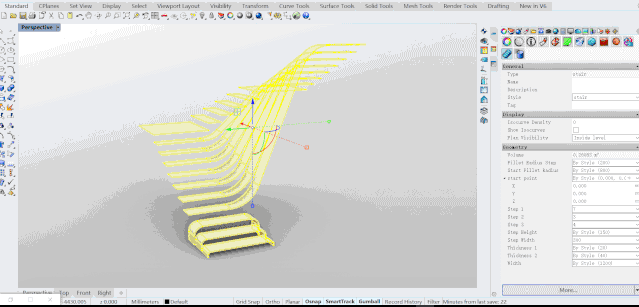

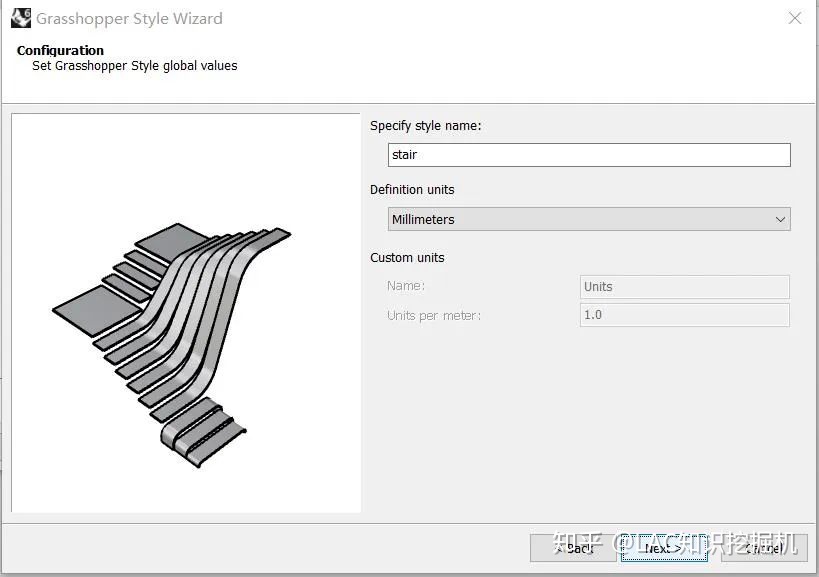

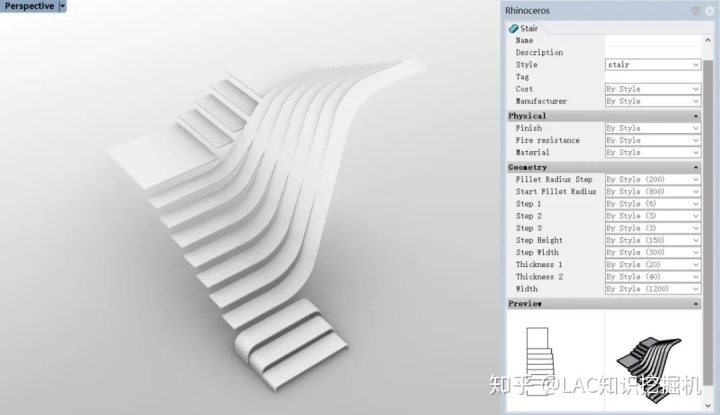

自定义楼梯

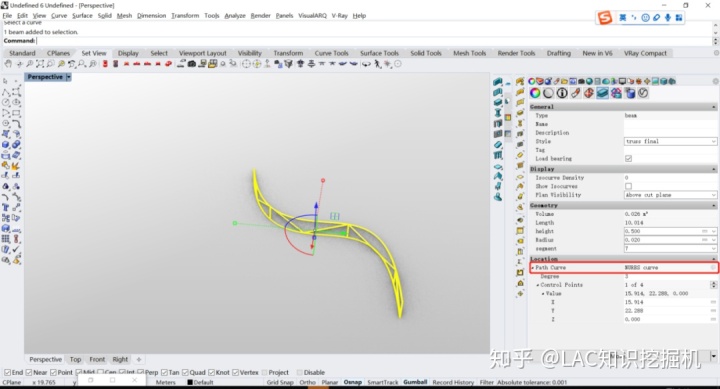

自定义桁架

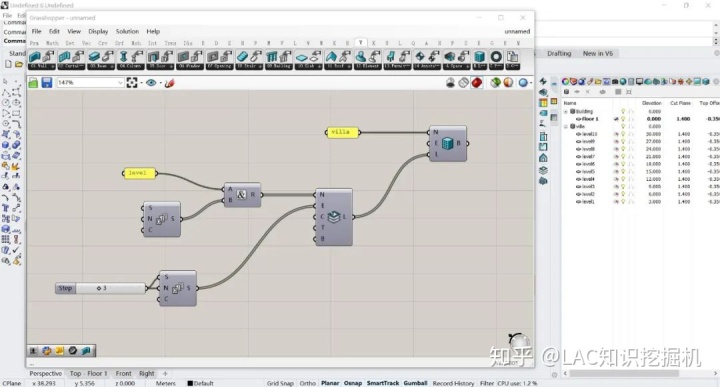

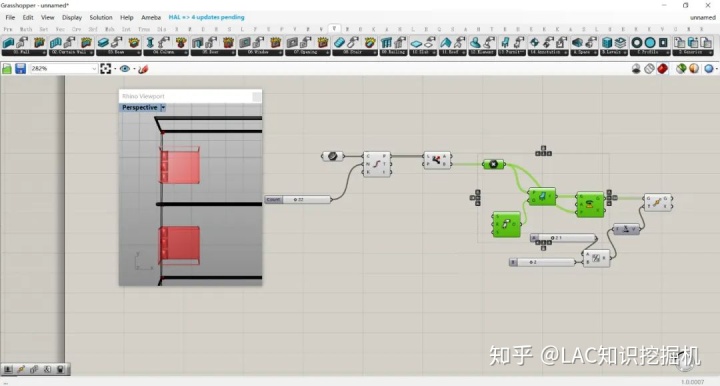

通过VA GH组件实现楼层平面批量赋予与修改
通过前面三次课程，相信大家已经基本掌握VA的使用技巧了，但是同学们在实际全模建立和后续出图过程中还是会遇到很多VA之外的问题和麻烦，那么第四节课节课咱们就主要说下说一下这些问题与麻烦相应的解决方法。
基本要点：（1）Rhino与SU交互交互格式：3ds与skp的区别；SU贴图丢失的处理方法；如何避免卡顿，对于mesh的正确处理；mesh物体线稿导出。

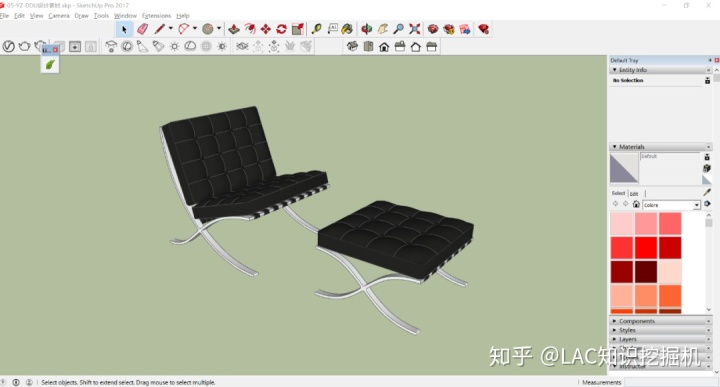

SU与Rhino交互

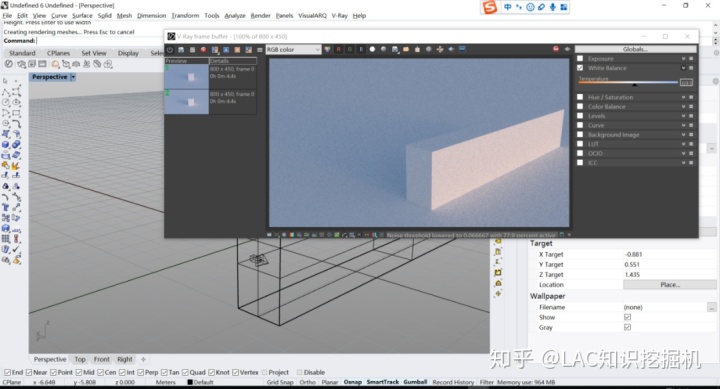

（2）Vray for Rhino渲染注意事项渲染元素选取；镜头设置；相机调整；模型法线方向。
VFR渲染（3）Rhino全模建立小技巧Rhino的分模操作，如何在学生电脑中建立超大场景；Make2D交线问题的修复；Rhino模型破面的原因和修复的方法等等。

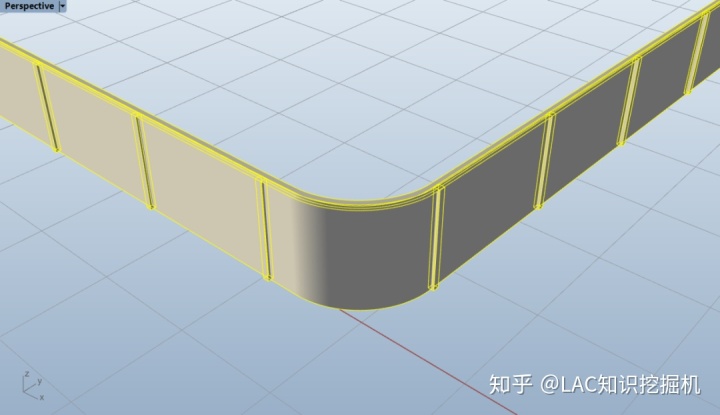

Rhino破面

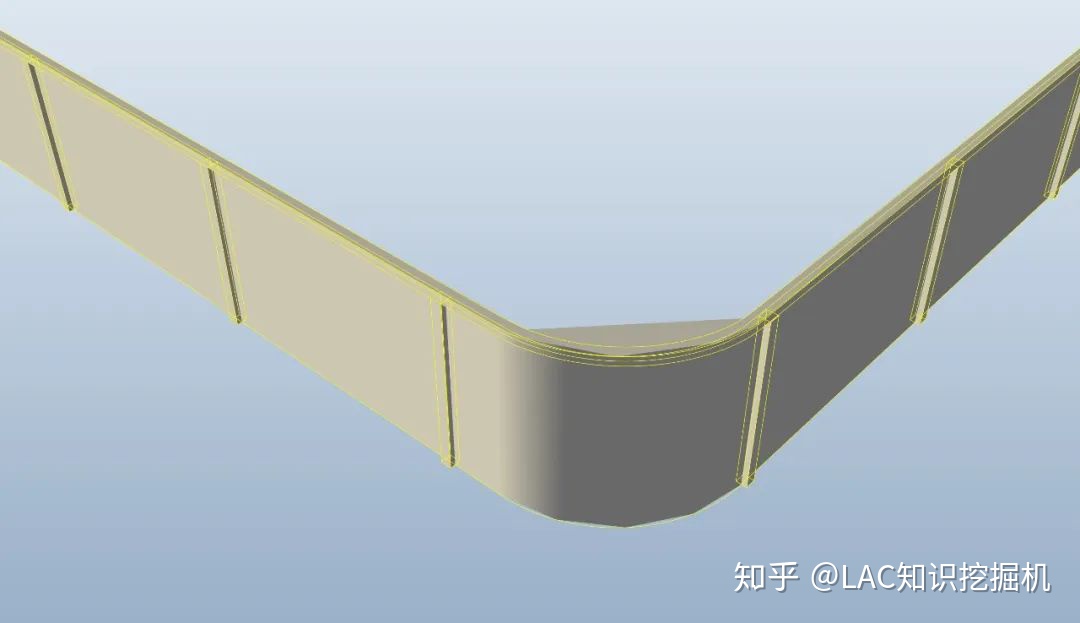

破面修复

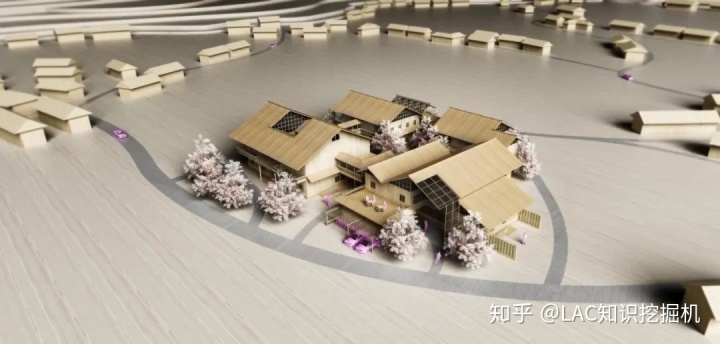

Class 5：Rhino模型风渲染出图工作流程
涉及要点模型风图纸分析如何营造模型尺度感Vray for Rhino渲染灯光设置模型反面与双面材质的使用CAD底图的叠加
©洪宸
class6：Rhino实景合成出图工作流程
涉及要点TS异形楼板的建立参数化网架的调整实景照片与模型渲染的合成画笔库的调用PS后期黑白风效果的调整
讲师临摹
「 课程详情 」
| 讲师介绍 |
洪 宸
香港大学 Research Assistant
香港大学 MArch
LAC STUDIO 建筑&媒体课程主管
LAC制图教室系列课程主讲老师
LAC软件小讲堂主创
| 直播时间 |
2020.8.25 开始
8月25日、8月28日、8月31日、9月3日
每晚19:00—21:00
共计四次直播课程与两次录播课程
| 课程价格 |
课程价格498元
前20位报名的学员优惠至438元
LAC内部学员享受原价的半价优惠
（详情请咨询教务老师）
| 合报优惠 |
同时报名（含已报名学员）
洪宸老师
《参数化绿色建筑分析综合课程》
或
《参数化力学分析与力学模拟综合课程》
额外优惠 50 元
点击图片了解课程
点击图片了解课程
点击图片了解课程
| 报名方式 |
联系LAC客服，即可报名课程
LAC内部学员联系黑色客服号报名
联合 LINKING联合而不仅是连接 → 我们搭建老师、学生之间沟通的桥梁，更联合优秀的老师，把宝贵的经验与大家互通分享。
学术 ACADEMY
学术而不仅是学院 → 我们不仅提供学院的教学环境，创造活跃，平等的课堂气氛，更注重学术知识的研究、传播。
创新 CREATION
创新而不仅是创意 → 我们培养的是学生全面的能力，不仅有好的思想，更有强大的技术，有把创意变为现实的能力。
